Огляд та тестування hAP ac lite (RB952Ui-5ac2nD): перший пристрій Mikrotik з підтримкою Dual-Band

У першому кварталі 2015-го компанія Mikrotik анонсувала вихід маршрутизатора hAP lite, а також оголосила свої плани щодо розширення модельного ряду hAP. Згідно з презентацією, у третьому кварталі ми мали побачити hAP, hAP ac lite та hAP ac. Втім, у третьому кварталі ми так і не дочекалися всіх цих моделей, за винятком hAP.

У сьогоднішньому огляді ми побуваємо довгоочікуваний hAP ac lite – перший маршрутизатор компанії з підтримкою Dual-Band. Перед тим, як приступити до безпосереднього огляду новинки, порівняємо всі моделі hAP між собою.

hAP lite hAP hAP ac lite hAP ac
Мережеві порти 4 5 5+1
Швидкість 100 Мбіт 1 Гбіт
Процесор 650 МГц, QCA9531 720 МГц
ОЗУ 32 Мбайт 64 Мбайт невідомо
PoE In - є (1)
PoE Out - є (1)
Підтримка 2,4 ГГц є є (HP)
Каналів MIMO (2,4 ГГц) 2
Підтримка 5 ГГц - є є (HP)
Каналів MIMO (5 ГГц) - 1 3
Підтримка USB - є (1)
Підтримка SFP - є (1)

hAP lite (RB941-2nD) – найдоступніша модель на ринку, незважаючи на це вона оснащена продуктивним процесором, що дозволяє без проблем справляти з каналом в 100 Мбіт. Продуктивність IPSec досить низька, що цілком очікувано домашнього рішення початкового рівня.

У третьому кварталі 2015-го було представлено базову модель hAP (RB951Ui-2nD). Завдяки збільшенню кількості мережевих інтерфейсів, а також обсягу оперативної пам'яті продуктивність вдалося підвищити до 30%. Також додалася підтримка PoE та USB. Все це робить hAP чудовим кандидатом на роль сучасного домашнього маршрутизатора.

У першому кварталі 2016 був представлений hAP ac lite (RB952Ui-5ac2nD), причому сама компанія не сильно акцентувала на цьому увагу, хоча спочатку, hAP ac lite є першим рішенням компанії з підтримкою одночасної роботи в мережах 2.4 і 5 ГГц. Що ж у ньому нового? Єдина відмінність від попередника – підтримка роботи в мережах 5 ГГц.

hAP ac офіційно ще не представлений, тому обсяг оперативної пам'яті невідомий, як і модель процесора. Зважаючи на все, обсяг оперативної пам'яті складе 128 Мбайт. Враховуючи заявлену тактову частоту 720 МГц можна припустити, що це буде QCA9556, застосовуваний в RB750Gr2 (hEX). Кількість MIMO-каналів у діапазоні 5 ГГц буде збільшено до трьох. Усі радіотракти матимуть високу потужність. Також додасться слот SFP для підключення оптики. Таким чином, hAP ac має стати флагманом домашньої лінійки, замінивши RB951G-2HnD. Дата анонсу hAP ac на даний момент невідома. З абсолютною впевненістю можна сказати, що швидше компанія анонсує флагмана – тим краще.

Неквапливість Mikrotik зіграла з нею злий жарт. Справа в тому, що наприкінці першого кварталу 2015-го, компанія Qualcomm анонсувала технологію MU-MIMO, а разом з нею і кілька нових чіпів, серед яких QCA9980, QCA9982, QCA9990 і QCA992. Стандартна технологія MIMO працює у режимі Single-User, тобто. працює в однопотоковому режимі та в конкретний момент часу працює тільки з 1 клієнтом. Нова технологія MU-MIMO привносить у мережі Wi-Fi багатопоточність, дозволяючи ділити клієнтів на групи та працювати з цими групами одночасно (Multi-User). Така реалізація дозволяє суттєво підвищити пропускну спроможність бездротової мережі. Для флагманського рішення цілком логічно було застосувати передову технологію MU-MIMO та реалізувати по 3 канали MIMO у кожному частотному діапазоні. Що ж, інженерам Mikrotik буде чим зайнятися, а зараз повернемося до огляду героя сьогоднішнього огляду.

Комплект поставки, зовнішнє виконання hAP ac lite


hAP ac lite - в закрытой коробке, поставка

Новинка не стала порушувати канони Mikrotik, тут цілком звична коробка, а крім маршрутизатора та адаптера живлення більше нічого немає. Переплачувати на листівки не хочеться, а ось якісний патч-корд у комплекті хотілося б бачити, адже далеко не кожен домашній користувач має у своєму розпорядженні зайвий кабель.

hAP ac lite - комплектация

Це ж твердження є актуальним і для тих користувачів, хто вперше встановлює роутер у себе вдома. Позиціонуючи маршрутизатор домашнього користувача, цей факт необхідно враховувати.

hAP ac lite - серийные номера

Замість листівки, що на 80% складається з непотрібної домашнього користувача інформацією, слід додати листівку з простою покроковою інструкцією по першому включенню (Step-by-Step), додатково додавши до неї посилання на посібники з конфігурування. Не завадило б додати до комплекту трафарет для настінного кріплення.

hAP ac lite - вид маршрутизатора сверху

Розміри hAP ac lite можна порівняти з hAP lite, що дозволяє встановити маршрутизатор практично в будь-якому місці. По суті, той самий корпус. Зміни зачепили індикатори, тепер вони розташовуються на верхній частині корпусу. Таке розташування зручніше, т.к. кабелі не перекривають індикацію.

hAP ac lite - вид на порты

hAP ac lite - вид на переднюю часть

Замість роз'єму microUSB тут вже повноцінний DC-джек. Пристрій підтримує вхідну напругу від 10-30 вольт, проте стандартною напругою є 24В, особливо якщо передбачається живити інші пристрої PoE. Завдяки підтримці PoE In на першому порту, пристрій можна запитати віддалено, на останньому 5-му порту підтримується PoE Out, що дозволить запитати, наприклад, зовнішню точку доступу.

hAP ac lite - передняя панель с портами

Максимальний рівень енергоспоживання, порівняно зі звичайною lite-версією, зріс суттєво – з 3 до 8 Вт, втім, це не така вже й висока цифра.

hAP ac lite - блок питания, идет в комплекте

У комплекті поставляється блок живлення 24В 1.2А, якого з головою вистачає не тільки для живлення самого пристрою, а й для повноцінної роботи PoE Out. Максимальний вихідний струм може досягати 500 мА, що дозволяє живити пристрої з енергоспоживанням до 12 Вт (24 х 0.5А).

hAP ac lite - передняя и боковая панель, с разъемом для ЮСБ

Порт USB винесений на правий борт корпусу, рішення досить стандартне для більшості маршрутизаторів, втім, це накладає деякі обмеження, адже у разі використання роз'єму USB необхідно забезпечити вільний доступ до маршрутизатора з правого боку.

hAP ac lite - боковая панель с разъемом под ЮСБ

При поточному компонуванні на передній частині для нього місця не знайшлося. Якби інженери винесли допоміжні індикатори Power і USR на верхню панель до інших індикаторів, порт USB з легкістю вмістився б поруч із мережевими інтерфейсами.

Апаратна реалізація

Щодо апаратної реалізації, hAP ac lite – абсолютно нова PCB, яка сильно відрізняється від використовуваної в RB941-2nD. Основою пристрою є процесор Qualcomm Atheros QCA9531 (MIPS 24Kc) з робочою частотою в 650 МГц. Цей процесор раніше ми вже зустрічали в інших моделях: RB941-2nD (hAP lite), RB951Ui-2nD (hAP), RB750r2 (hEX lite), RB750UPr2 (hEX PoE lite), RB750P-PB (PowerBox) та RBSXT ).

hAP ac lite - системная плата

hAP ac lite - в разобраном виде

Цей процесор у Mikrotik користується високою популярністю, і на це є низка причин. По-перше, процесор має вбудований свіч Fast Ethernet на 5 портів, завдяки чому немає потреби у застосуванні окремого апаратного свіча. По-друге, свіч має вбудований радіотракт, що працює на частоті 2.4 ГГц та підтримує сучасні стандарти 802.11 b/g/n у конфігурації MIMO 2x2:2. По-третє, чіп має низький рівень енергоспоживання і тепловиділення.

hAP ac lite - вид на системную плату

Вбудовані антени для 2.4 ГГц реалізовані шляхом витравлювання доріжок на текстоліті. Поруч із ними є сервісні роз'єми (Hirose MS-156 Coaxial Switch), які не варто плутати зі звичайними MMCX та U.Fl, що дозволяють підключити зовнішню антену. Коефіцієнт посилення вбудованих антен становить 1.5 дБі.

Об'єм оперативної пам'яті складає 64 Мбайт - мікросхема NT5TU32M16EG-AG (DDR2 SDRAM) на 512 Мбіт виробництва Nanya. Підсистема живлення побудована на звичному перетворювачі LSC LSP5523.

За підтримку стандарту 802.11ac відповідає окрема мікросхема – QCA9887, яка має свою незалежну підсистему живлення на тому самому LSP5523. Вихідні підсилювачі приховані під екраном. Для 5 ГГц використовується антена з коефіцієнтом посилення 2 дБі, розпаяна вона поруч із портом USB. На жаль, будь-якої інформації з цього чіпа нам знайти не вдалося.

hAP ac lite - процессор

Об'єм постійної флеш-пам'яті складає 16 Мбайт, розпаяний на мікросхемі Winbond 25Q128FVSG. Обсяг цілком стандартний і до нього на даний момент у нас є претензії. Для звичайної роботи його цілком вистачає, але бувають і нестандартні ситуації, наприклад, ви встановили пакет NTP і зберегли 2 бекапи з налаштуваннями на флеш-пам'яті. При спробі оновлення ви зіткнетеся з проблемою нестачі місця і, як наслідок, неможливістю оновлено. І тут допомагає видалення одного бэкапа. Але що робити, якщо користувач захоче встановити відразу кілька додаткових пакетів? Звичайно, на 16 Мбайт можна встановити хотспот, і навіть зберегти бекапи, але в ряді випадків це може вимагати від початківця знань, якими він не володіє.

Так що цілком доречно оснащувати нові пристрої вищого цінового сегмента флеш-пам'яттю на 32-128 Мбайт, а 16 Мбайт залишити для пристроїв нижнього цінового сегмента.

Тестування hAP ac lite

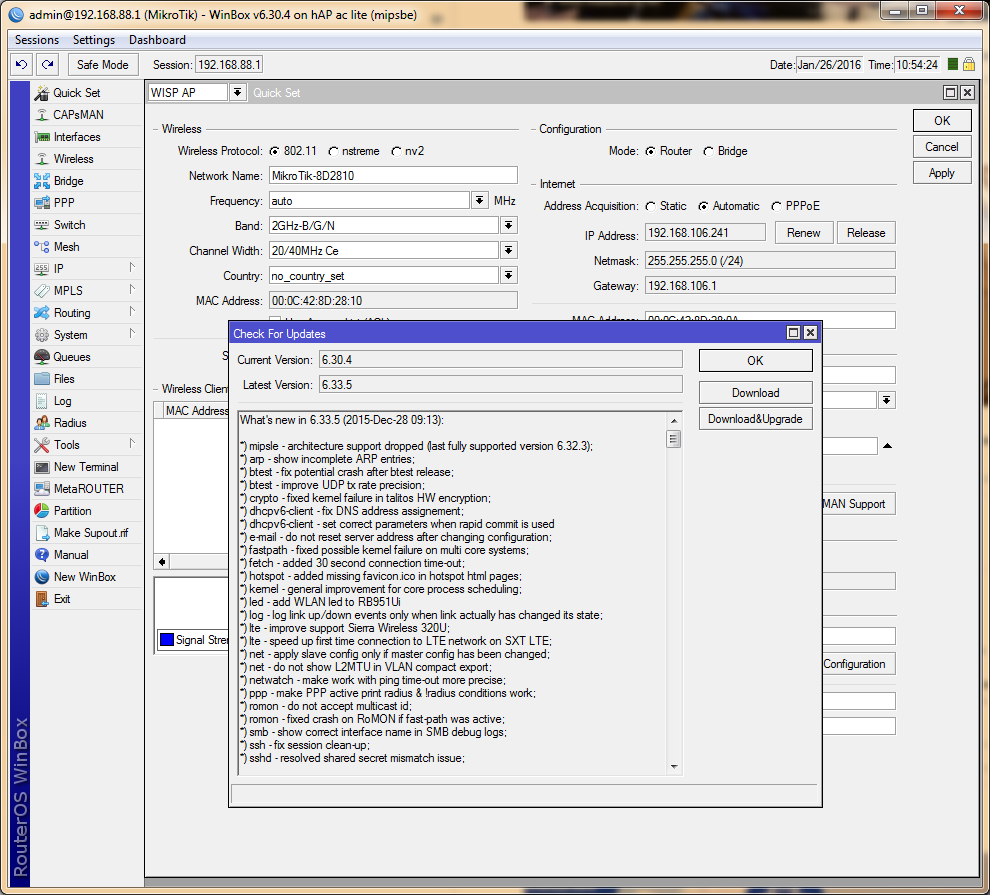

При першому включенні слід поновити версію програмного забезпечення, т.к. для нових продуктів часто випускають невеликі виправлення. На момент написання огляду є актуальною версія RouterOS 6.33.5.

hAP ac lite - обновление ОС

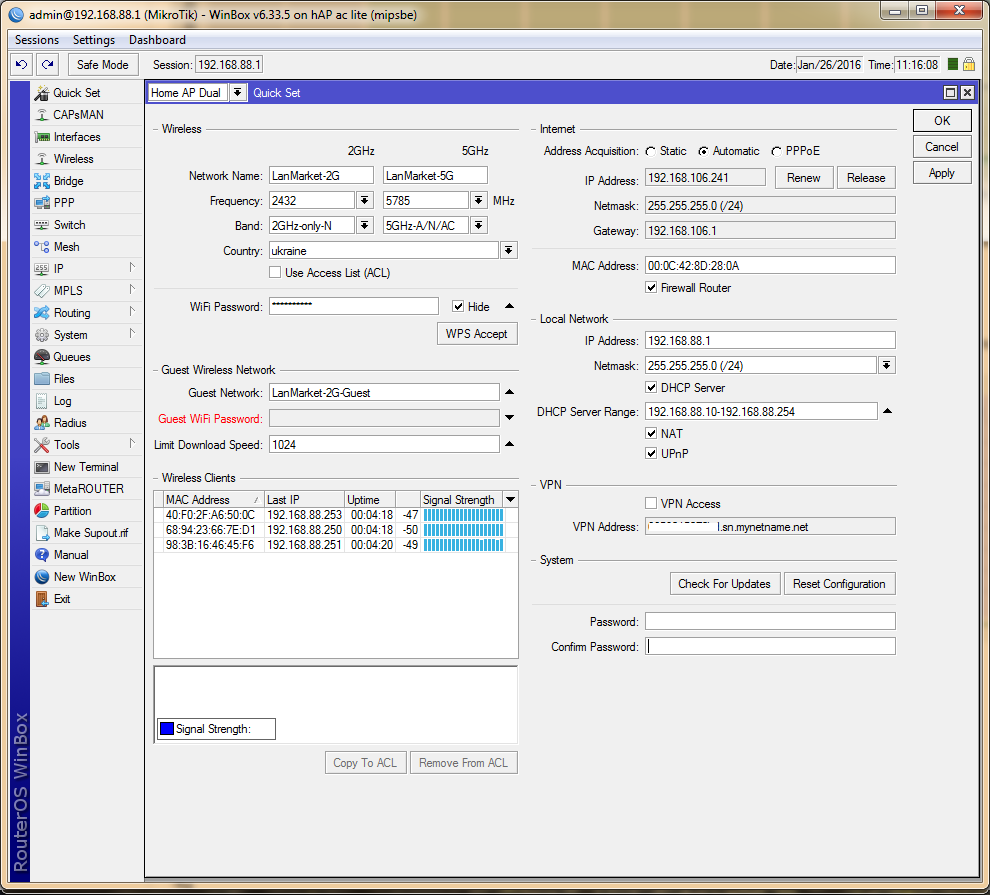

Що ж у нас є у Quick Set? Розглядатимемо ми режим Home AP Dual.

hAP ac lite - быстрая настройка

На сторінці швидкого налаштування є налаштування для мережі 2.4 і 5 ГГц. Додатково ви можете створити гостьову підмережу, за необхідності вказавши ліміт швидкості. Функція досить корисна, при цьому не потребує будь-яких знань з боку користувача. Для бездротової мережі 2.4 ГГц Quick Set доступно 7 каналів і вибір стандарту. В умовах зашумленого ефіру (коли у всіх сусідів є Wi-Fi) можна довіритися автоматичному вибору частоти. В інших випадках, коли у вас є доступ до всіх AP, можна вручну розділити їх за різними частотами, мінімізувавши інтерференцію і рівень шуму.

Для бездротової мережі 5 ГГц також є вибір стандартів, адже на цій частоті можуть працювати стандарти попередніх поколінь 802.11a/n. Для досягнення найкращих показників слід вибирати лише 802.11ac.

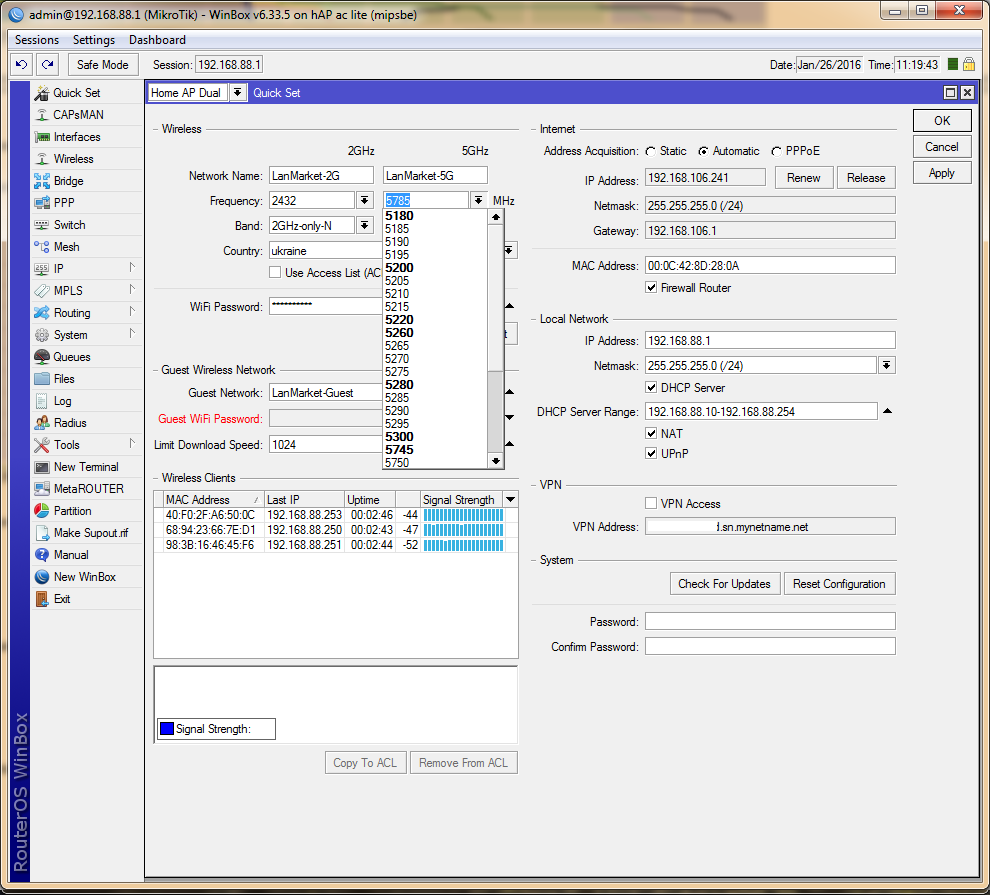

Список доступних каналів обмежується 31 каналом діапазонів UNII-1, UNII-2 (Middle) – частота 5180-5300 МГц, і навіть UNII-3 – частота 5745-5805 МГц. Жирним виділені канали, що не перекриваються, шириною 20 МГц, всього їх 10.

hAP ac lite - выбираем лучший канал

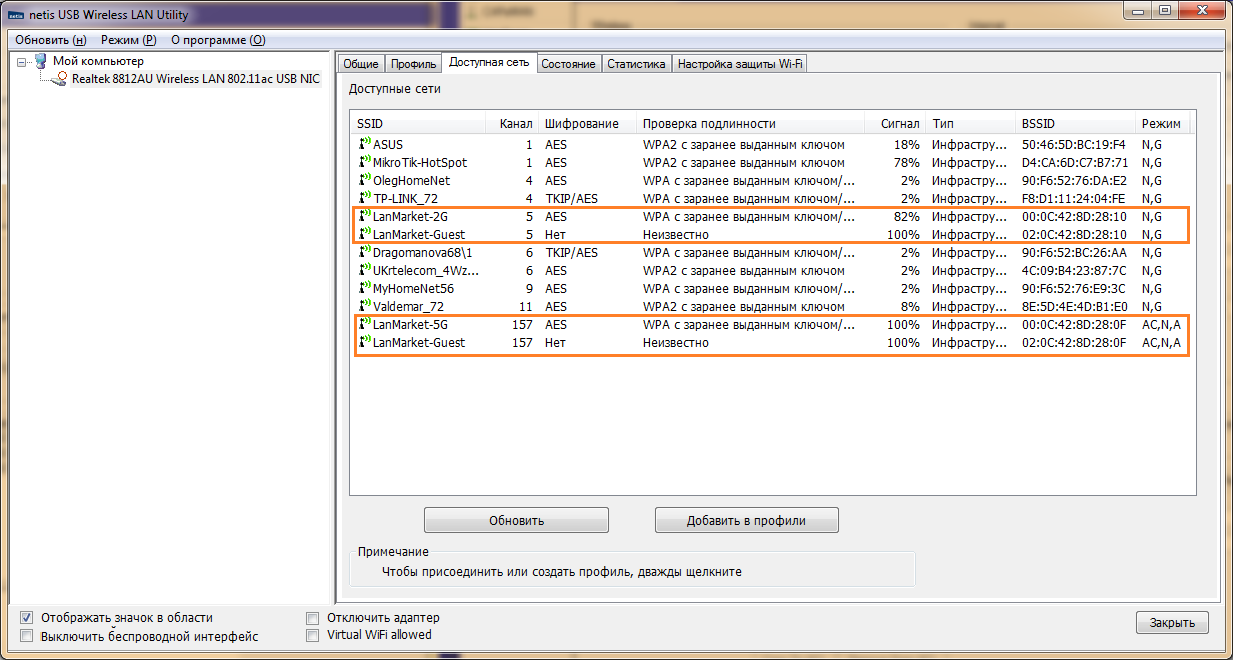

Для безпроводових мереж краще вказувати різні назви, інакше драйвер бездротового адаптера відображатиме лише 1 SSID.

hAP ac lite - указываем название соеденения

hAP ac lite - названия беспроводных соеденений

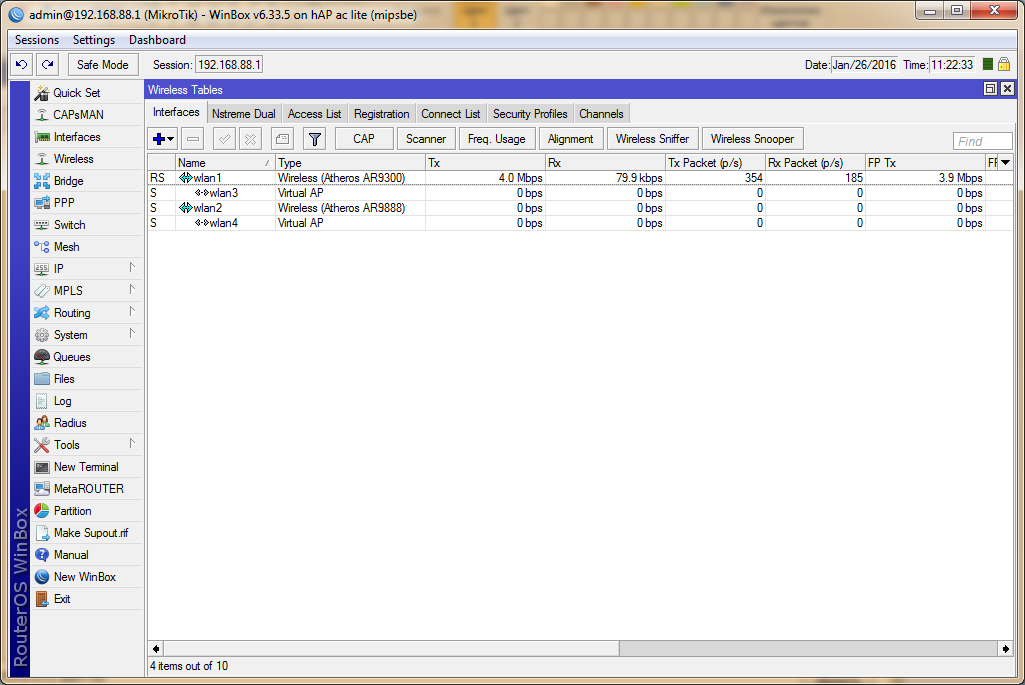

Оскільки в hAP ac lite застосовується 2 бездротові модулі, то і WLAN буде як мінімум 2 – AR90xx та AR98xx. Якщо ви створите гостьову мережу – кількість WLAN збільшиться до 4-х, гостьові мережі це Virtual AP.

hAP ac lite - количество соеденений

Mikrotik для hAP ac lite не вказав продуктивність, тому ми підемо іншим шляхом. За великим рахунком, маршрутизатор RB952Ui-5ac2nD побудований на платформі, що застосовується в RB941-2nD/RB951Ui-2nD, тому результати під час роботи з Wi-Fi у них приблизно однакові. Існують відмінності в плані продуктивності маршрутизації, пов'язані з обсягом оперативної пам'яті, і в цьому плані RB952Ui-5ac2nD та RB951Ui-2nD абсолютно ідентичні.

Нижче наведено результати тестування для процесора QCA9531 на частоті 650 МГц із 64 Мбайт оперативної пам'яті.

Конфігурація 64 байти 512 байт 1512 байт
Міст
Fast Path
111,1 480,9 493,0
Міст
25 правил
36,3 287,1 493,0
Маршрутизація
Fast Path
102,8 480,9 493,0
Маршрутизація
25 Simple Queues
46,5 326,0 493,0
Маршрутизація
25 правил
22,1 172,8 493,0

А ось перевірити продуктивність WLAN 2.4 ГГц і WLAN 5 ГГц - витівка дуже хороша.

Для першого тесту ми використали ПК. До якого було підключено бездротовий адаптер із чіпом Realtek 8812AU, що підтримує Dual-Band. Його ми підключили до бездротової мережі 5 ГГц, причому канальна швидкість склала 400 Мбіт/сек.

hAP ac lite - результаты соеденений

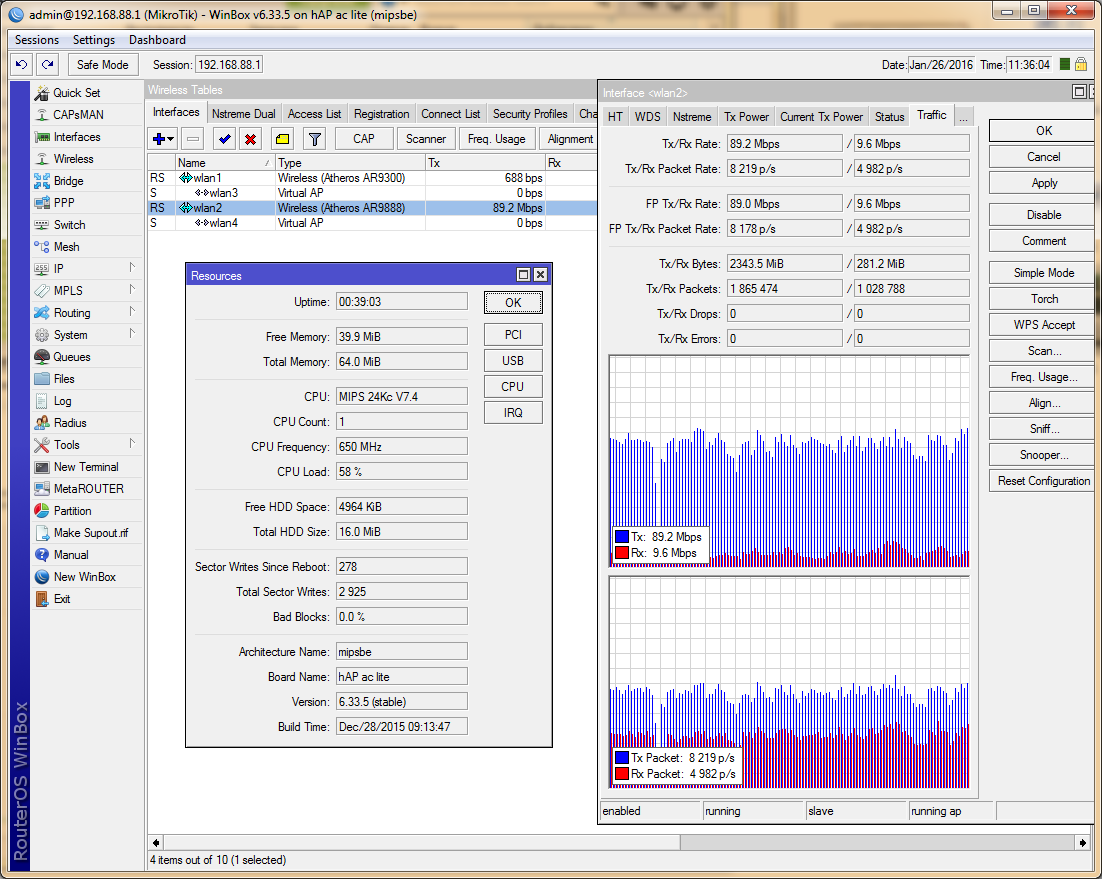

У першому тесті для навантаження був використаний клієнт uTorrent, під час тестування максимальна швидкість обмежилася можливостями тарифного плану провайдера та становила 80 Мбіт/сек. Для процесора це не склало якихось труднощів.

hAP ac lite - загрузка канала торрентом

Для другого тесту було додано ноутбук (Intel Core i3-3217U, 4 Гб DDR3), який був підключений до бездротової мережі 2,4 ГГц за стандартом 802.11n. Адаптер ноутбука Qualcomm Atheros AR956x (AR9565) з підтримкою MIMO 1x1, канальна швидкість 150 Мбіт/сек.

Враховуючи той факт, що в маршрутизаторі використовуються порти по 100 Мбіт/сек, нам було цікаво, якою є реальна ємність бездротового каналу і чи є обмеження інтерфейсу між процесором QCA9531 і бездротовим адаптером на 5 ГГц. Тест передбачає перевірку швидкості між бездротовими клієнтами WLAN 2.4 ГГц та WLAN 5 ГГц. Зверніть увагу, ноутбук задіє 1 канал MIMO із двох можливих.

hAP ac lite - тест беспроводного соеденения

hAP ac lite - тест беспроводного соеденения

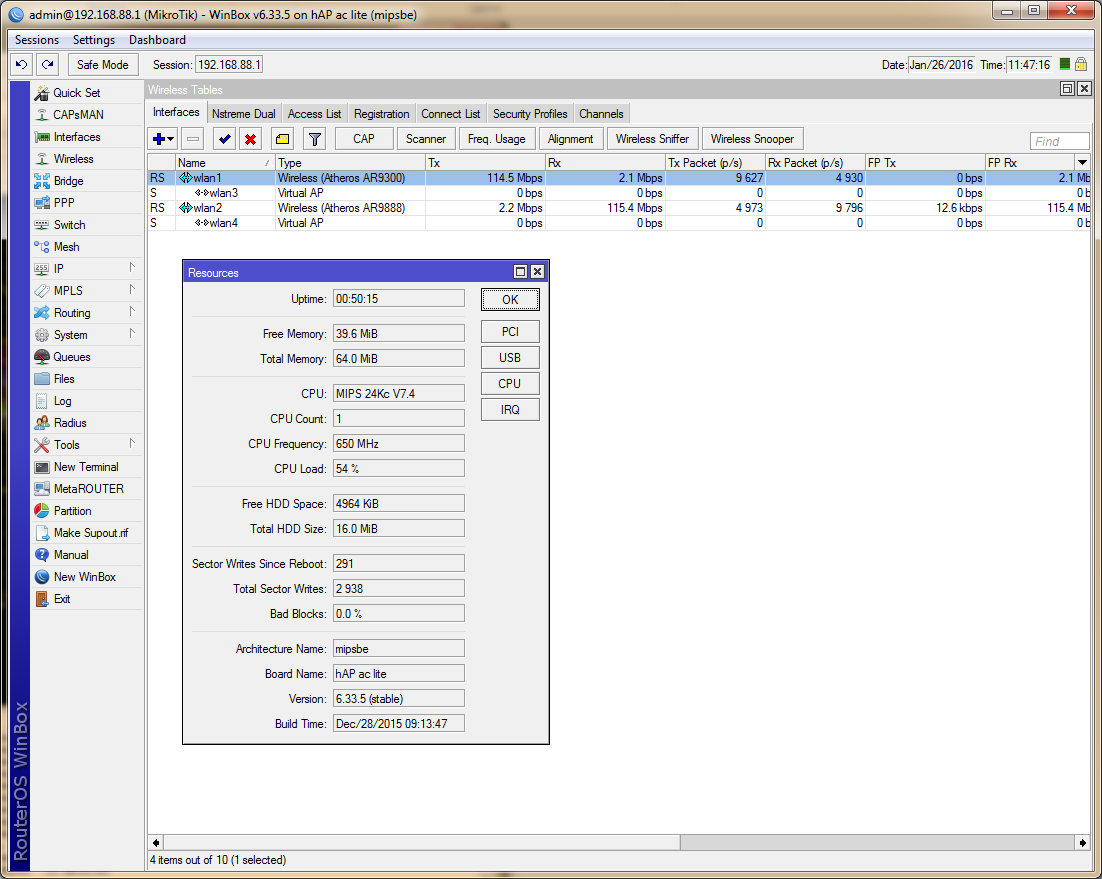

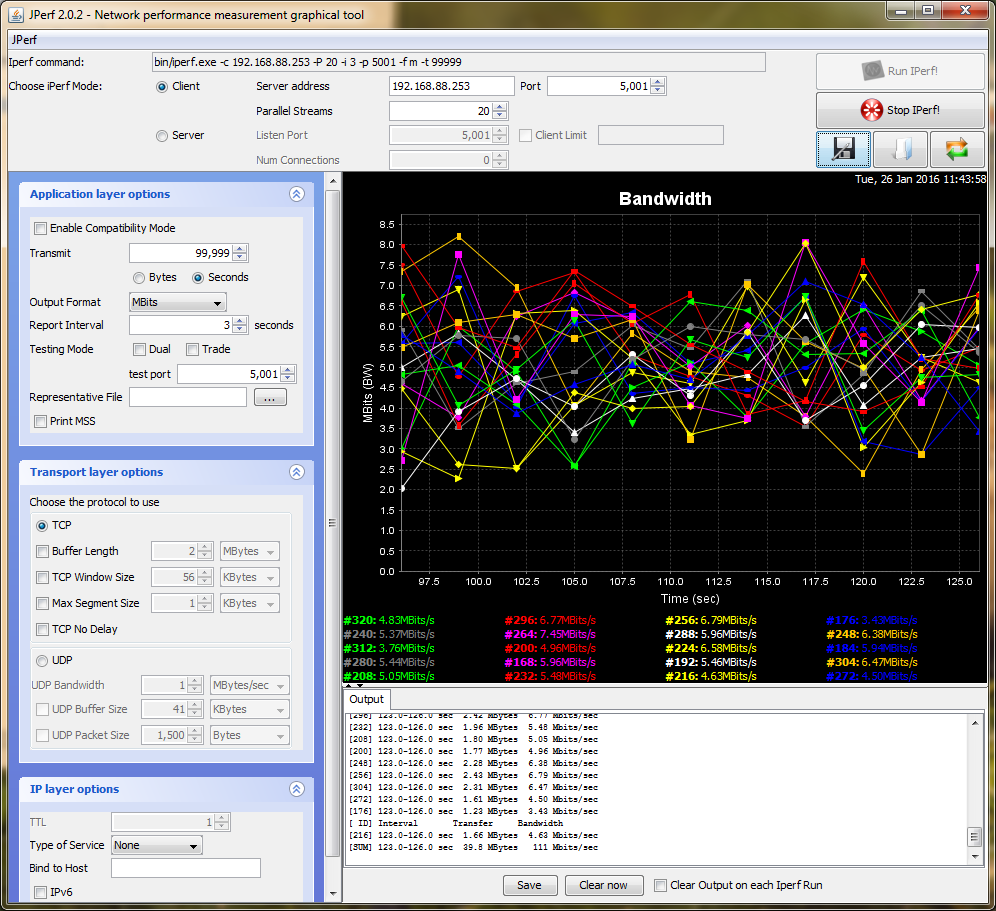

При обміні TCP-пакетами вдалося досягти швидкості 100-110 Мбіт, показник дуже гідний. Що тішить, так це завантаження процесора, яка склала всього 54%.

hAP ac lite - тест на загрузку процессора

hAP ac lite - тест на загрузку процессора

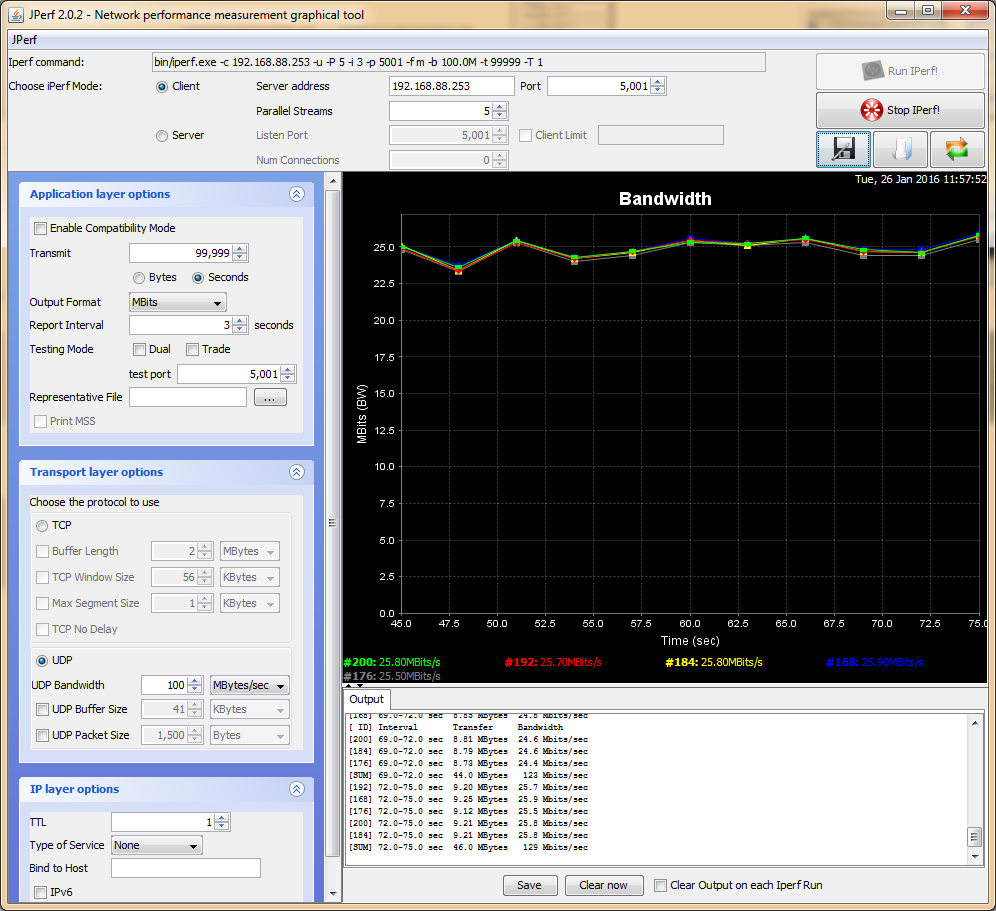

При тестуванні UDP-пакетами максимальна швидкість збільшилася до 118-125 Мбіт/сек. Завантаження процесора збільшилася пропорційно до збільшення швидкості.

Для третього тесту ми додали нетбук (Intel Celeron 847, 4Гб DDR3) за допомогою MIMO 2x2:2 (адаптер Qualcomm Atheros AR5BWB222). При використанні двох каналів швидкість має зрости. Спочатку планувалося провести тестування між ПК та нетбуком з MIMO 2x2:2. В результаті ми отримали 100-135 Мбіт/сек під час обміну UDP-пакетами (при завантаженні процесора нетбука 60-80%). У зв'язку з цим ми переформатували наш тест.

Ноутбук (150 Мбіт) і нетбук (300 Мбіт) залишилися, як і раніше, підключені до мережі 2.4 ГГц, ПК (400 Мбіт) залишився підключеним до мережі 5 ГГц:

  1. На ноутбуці був запущений клієнт uTorrent, що здійснює завантаження з Інтернет із середньою швидкістю 30 Мбіт/сек (3,7 Мбайт/сек).

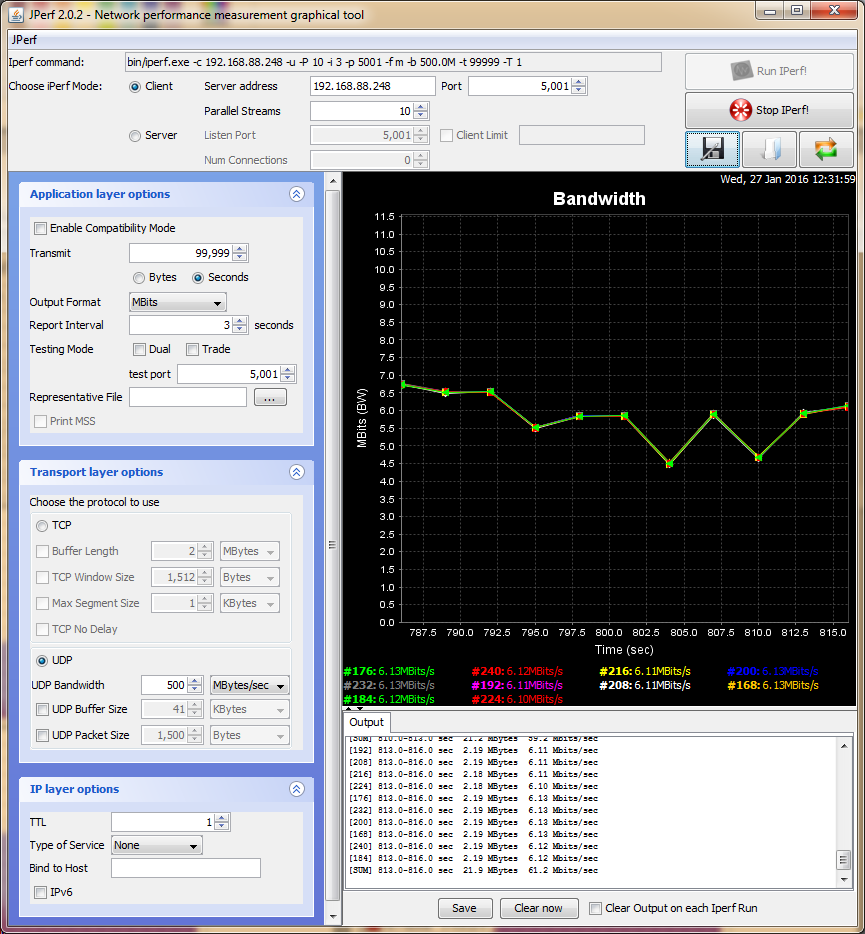

  2. На нетбуку було запущено сервер JPerf, що обмінюється з ПК на середній швидкості 60 Мбіт/сек (UDP).
  3. На ПК був запущений uTorrent, що здійснює завантаження з інтернет із середньою швидкістю 48 Мбіт/сек (6 Мбайт/сек) + клієнт JPerf, що обмінюється з нетбуком на швидкості 60 Мбіт/сек.


hAP ac lite - тесты

hAP ac lite - тесты

Що ж сталося в результаті?

  • Бездротова мережа 2.4 ГГц була сумарно завантажена в середньому на 120 Мбіт (ноутбук 30 + 60 нетбук);
  • Бездротова мережа 5 ГГц була сумарно завантажена в середньому на 108 Мбіт (пірінг 48 + JPerf 60);
  • WAN був завантажений у середньому на 80 Мбіт;

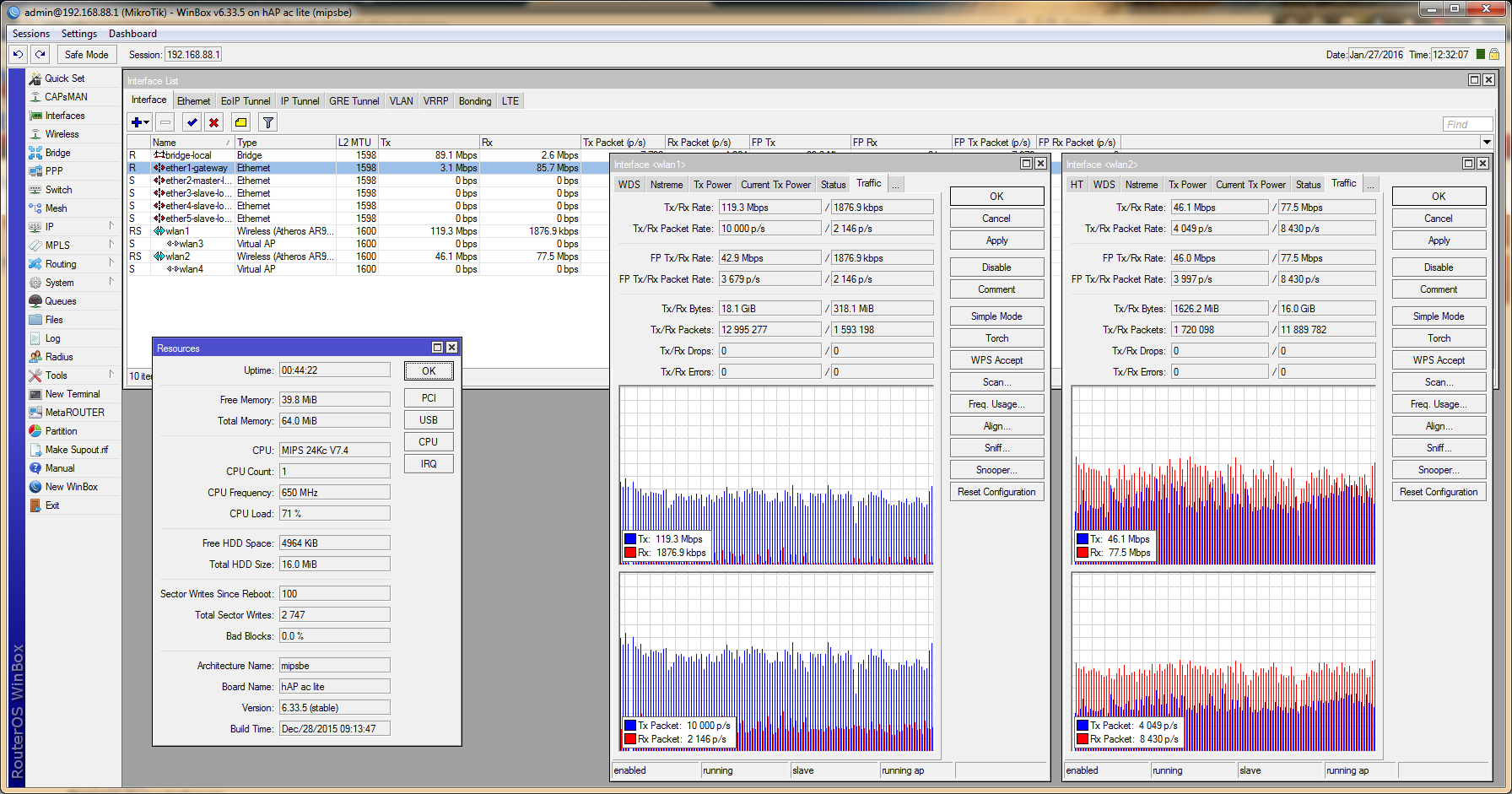

Потішила продуктивність процесора, при такому завантаженні в середньому використовувалося 70%. Використання оперативної пам'яті – 38%. Реалізація Triple Chain для 2.4 ГГц, а також Dual/Triple Chain для 5 ГГц за наявності портів по 100 Мбіт/сек явно не виправдана. Поточну конфігурацію з абсолютною впевненістю можна назвати оптимальною, вона забезпечує повноцінну роботу пристроїв, підключених до бездротової мережі, при цьому можна одночасно обмінюватися даними з вузлами в Інтернет і працювати в локальній мережі, наприклад, закачувати на ноутбук дані з локального NAS.

Якісні бездротові модулі здатні забезпечити чесних 100 Мбіт/сек по «повітря». Звісно ж, слід дотримуватися ряду умов: використовувати нове обладнання з підтримкою нових стандартів; забезпечити оптимальне розміщення маршрутизатора у приміщенні; зробити грамотне налаштування. Насамперед слід використовувати режими 802.11n-ONLY та 802.11ac-ONLY для 2,4 та 5 ГГЦ відповідно.

Зверніть увагу, бездротова мережа 2.4 ГГц має кращу далекобійність та стійкість до перешкод, у порівнянні з мережею 5 ГГц.

На закінчення

Перший продукт Mikrotik із підтримкою Dual Band однозначно вдався. Інженерам вдалося зберегти впевнений баланс усіх параметрів системи та забезпечити конкурентоспроможну ринкову вартість.

Продуктивності процесора із запасом вистачає для стабільної роботи навіть у складних конфігураціях. Якщо ви шукаєте якісний домашній маршрутизатор із підтримкою 2.4 + 5 ГГц, і для нього передбачається підключення до мережі провайдера на швидкості до 100 Мбіт/сек, новий hAP ac lite стане найкращим придбанням. Якщо ж передбачається робота на швидкості більше 100 Мбіт/сек – варто дочекатися hAP ac з гігабітними мережевими інтерфейсами.
