Огляд точок доступу Ubiquiti Rocket (M2, M5) Titanium

Однією з досить цікавих новинок від компанії Ubiquiti Networks наприкінці 2012 року стали пристрої серії Rocket, моделі M2 і M5. Які здобули ще й індекс сімейства Titanium. Що ж таке, Ubiquiti Rocket Titanium і чим ці точки доступу відрізняються від попередніх моделей ми сьогодні і розберемося.

Ubiquiti Rocket M2 Titanium

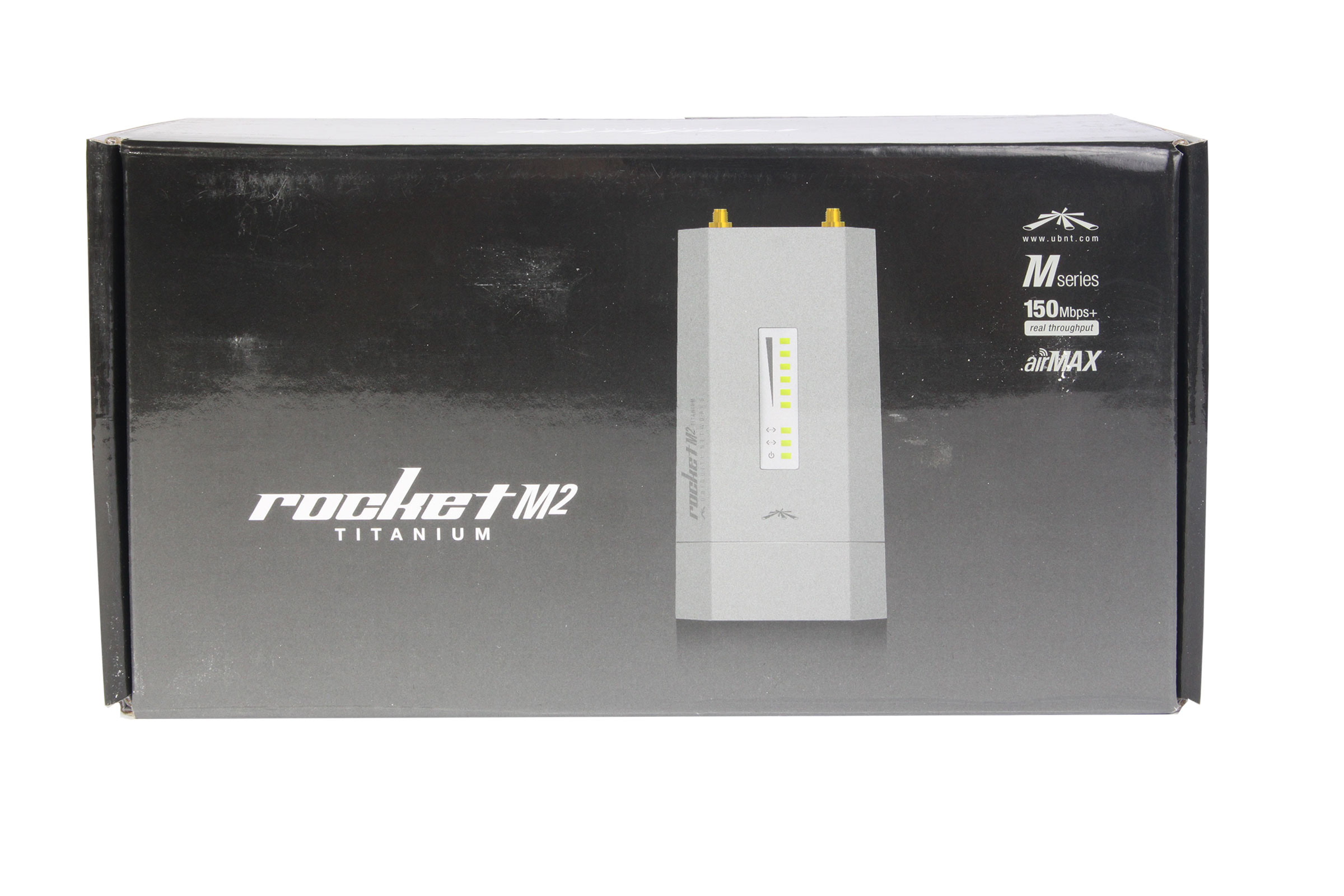

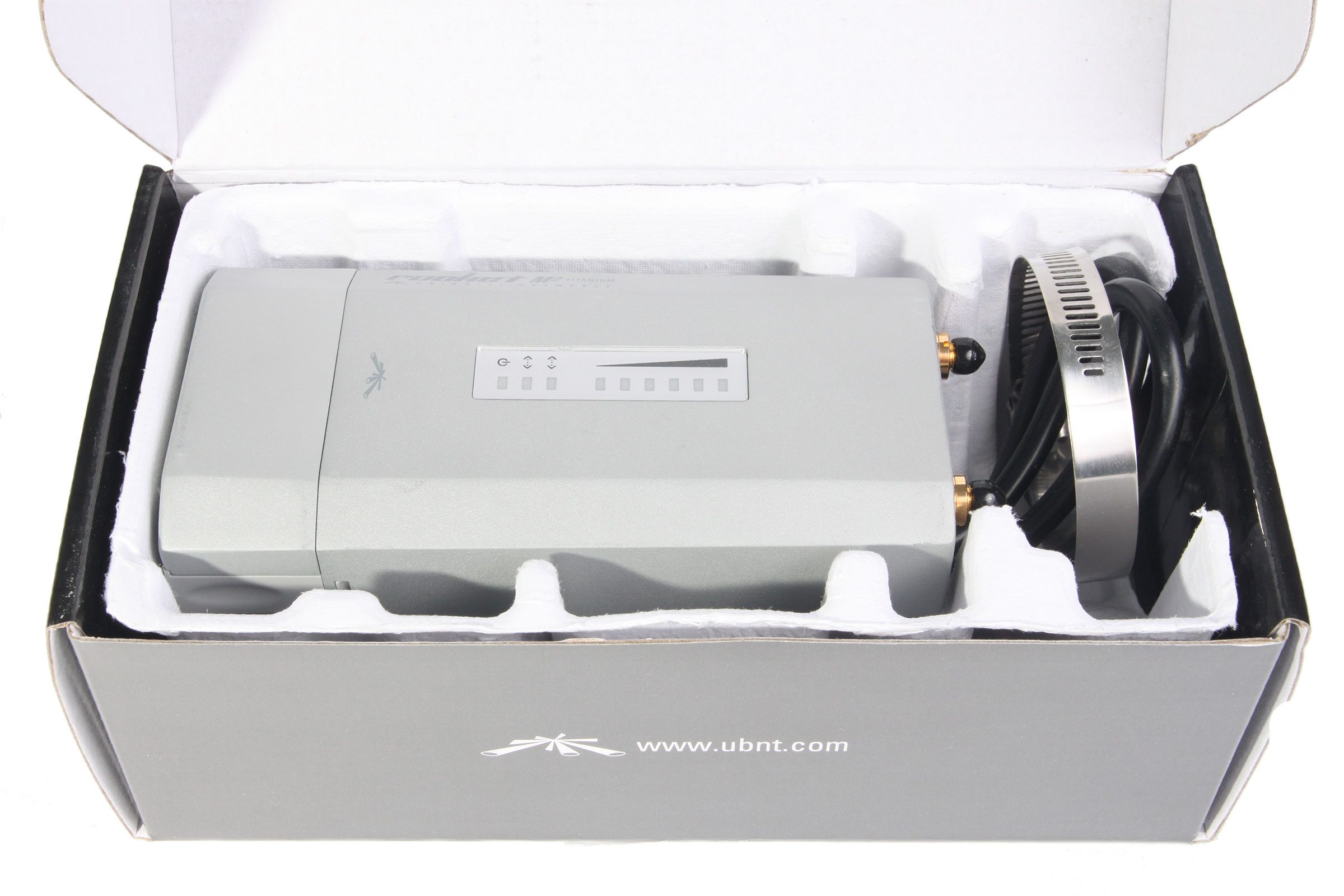

А почнемо ми з 2ГГц версії - Rocket M2 Titanium . Яка поставляється, як і більшість продуктів компанії Ubiquiti Network, у досить цікавому та представницькому виді упаковці з високоякісного, але при цьому картону, що переробляється, з глянсовою, кольоровою поліграфією. На самій упаковці, крім логотипу компанії, зображення та назви пристрою, також нанесені логотипи технологій, що використовуються в даному пристрої, комплект поставки (на зворотному боці), голограма, що свідчить про справжність продукту та наклейку з серійним номером, версію встановленого фірмового програмного забезпечення та даними інженера, який перевірив точку доступу на заводі.

Як уже було сказано, всі матеріали, що використовуються для пакування та при виробництві Rocket M2 Titanium, екологічно чисті та перероблені, про це свідчать знаки сертифікації та логотипи директив, відповідно до яких збудовано їх виробництво. Всі ці позначення та попередження про використання бездротових технологій також можна знайти на одній зі сторін упаковки.

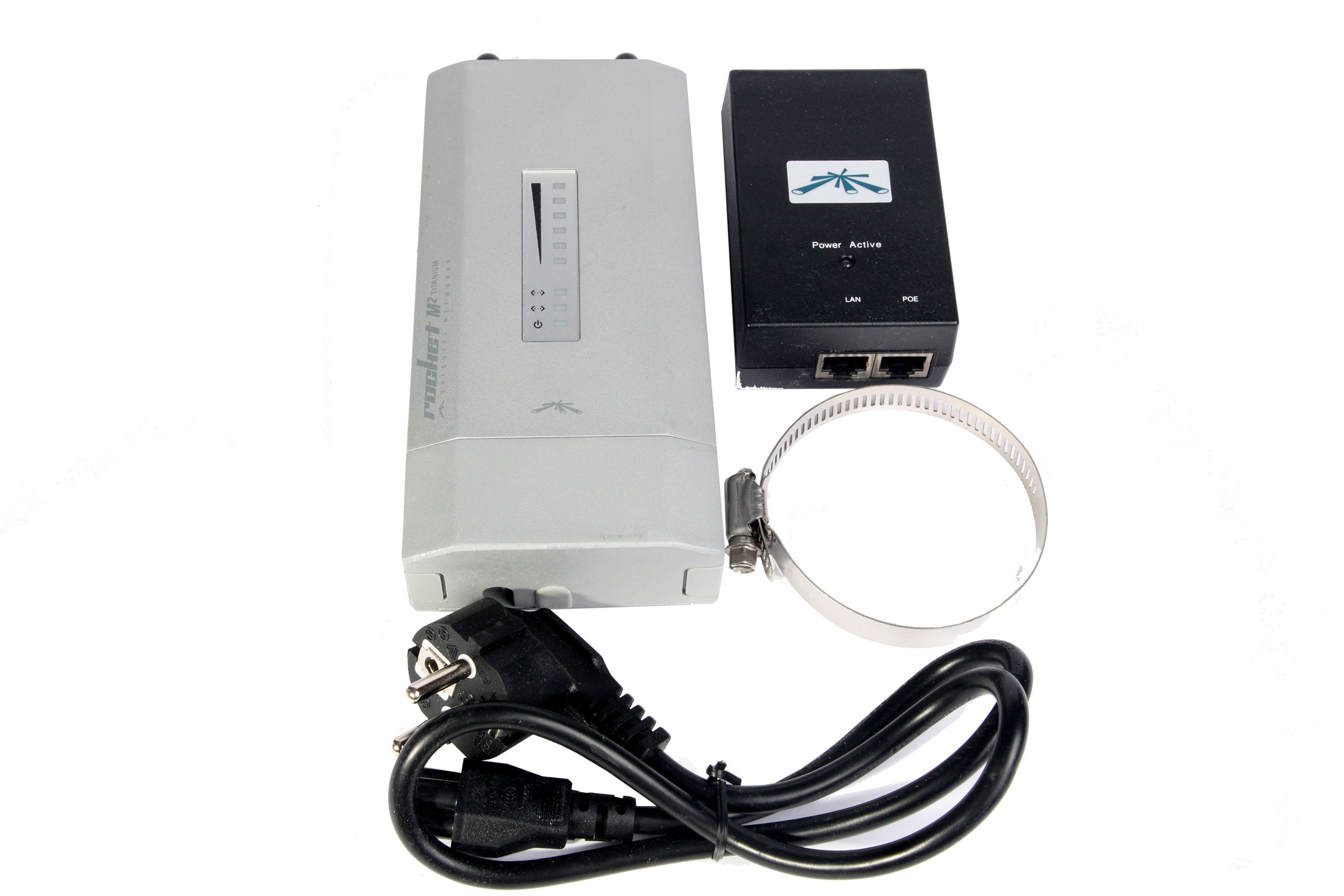

Комплект поставки

Як і завжди, у випадках з подібним обладнанням, комплект поставки, не найбагатший. У нього входить, власне, сама бездротова точка доступу Ubiquiti Rocket M2 Titanium, POE інжектор постійного струму з вихідною напругою 48V і силою струму 0.5A, шнур живлення, і "хомут" для кріплення пристрою до щогли або стійки. Все це акуратно укладено в спеціальний картонний лоток, який запобігає переміщенню всіх частин усередині упаковки в процесі транспортування, що зводить до мінімуму шанс пошкодження точки доступу або її частин.

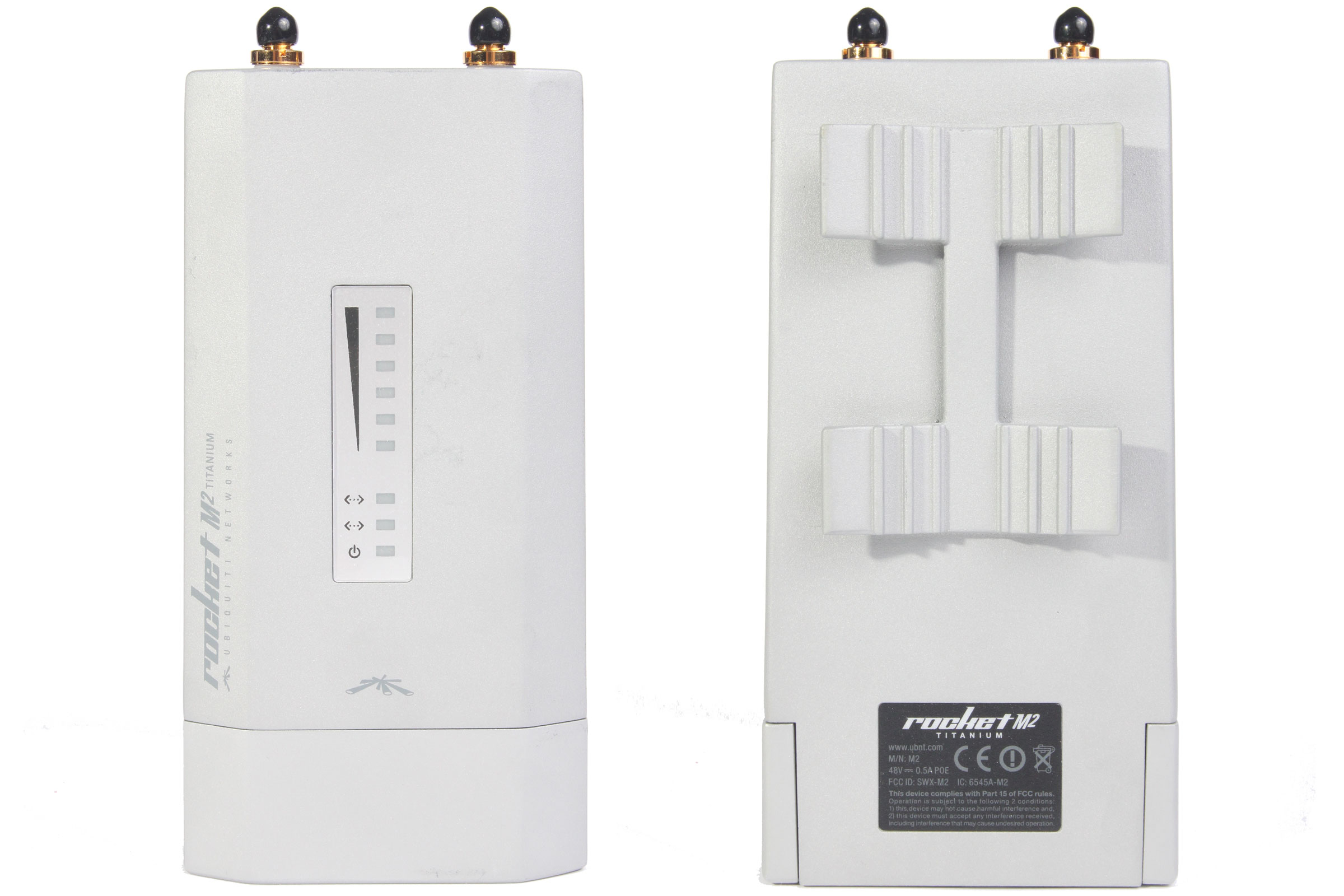

Зовнішній вигляд та інтерфейси

Забігаючи наперед, відразу хочеться відзначити, що виконання Ubiquiti Rocket M2 Titanium найвищої якості. Корпус зроблений з металевого сплаву і покритий порошковою фарбою, що робить його вкрай стійким до впливу погодних умов, і як наслідок дозволяє використовувати цю бездротову точку доступу, навіть у найсуворіших кліматичних умовах.

На передній панелі, розташовані світлодіодні індикатори, серед яких, шести-сегментний індикатор рівня сигналу, що дозволяє крім іншого, так само проводити юстирування антени, без додаткових приладів. Індикатор живлення та індикатори передачі даних по дротовому та бездротовому мережевим інтерфейсам. Всі індикатори, приховані під прозорим силіконовим покриттям, також перешкоджають проникненню вологи і пилу всередину корпусу. Тут же, на передній панелі, нанесено логотип компанії та повну назву моделі.

На задній стороні пристрою, розташована консоль кріплення, за допомогою якої можна закріпити бездротову точку доступу Ubiquiti Rocket M2 Titanium, як до стійки або щогли (спеціальний металевий хомут, що поставляється в комплекті), так і на спеціальному кріпленні антен від цієї компанії. А також, етикетка з маркою пристрою та деякою технічною інформацією.

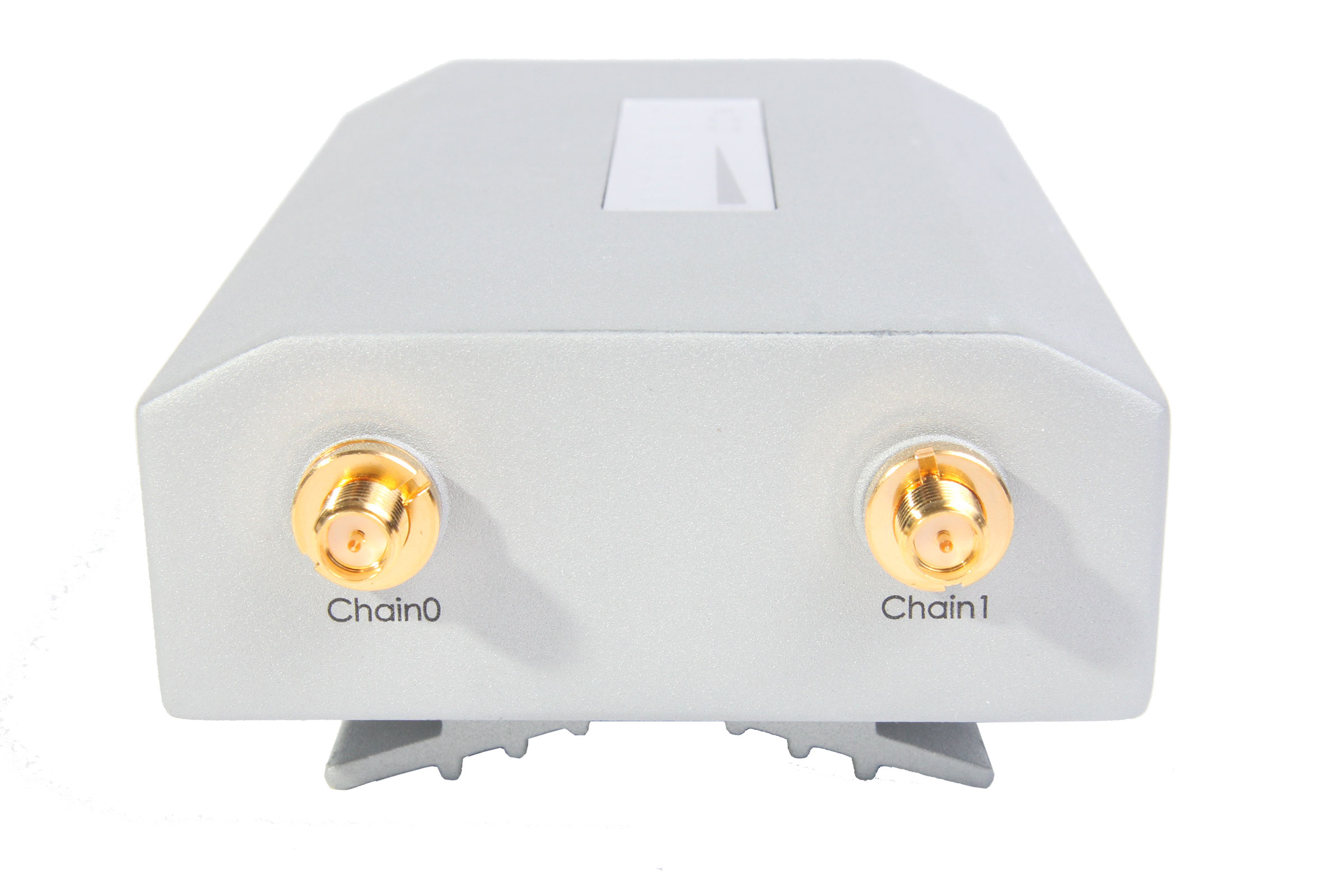

Верхня частина корпусу Rocket M2 Titanium, має два водонепроникні RP-SMA роз'єми, для підключення до зовнішньої антени. Обидва роз'єми мають маркування Chain0 і Chain1.

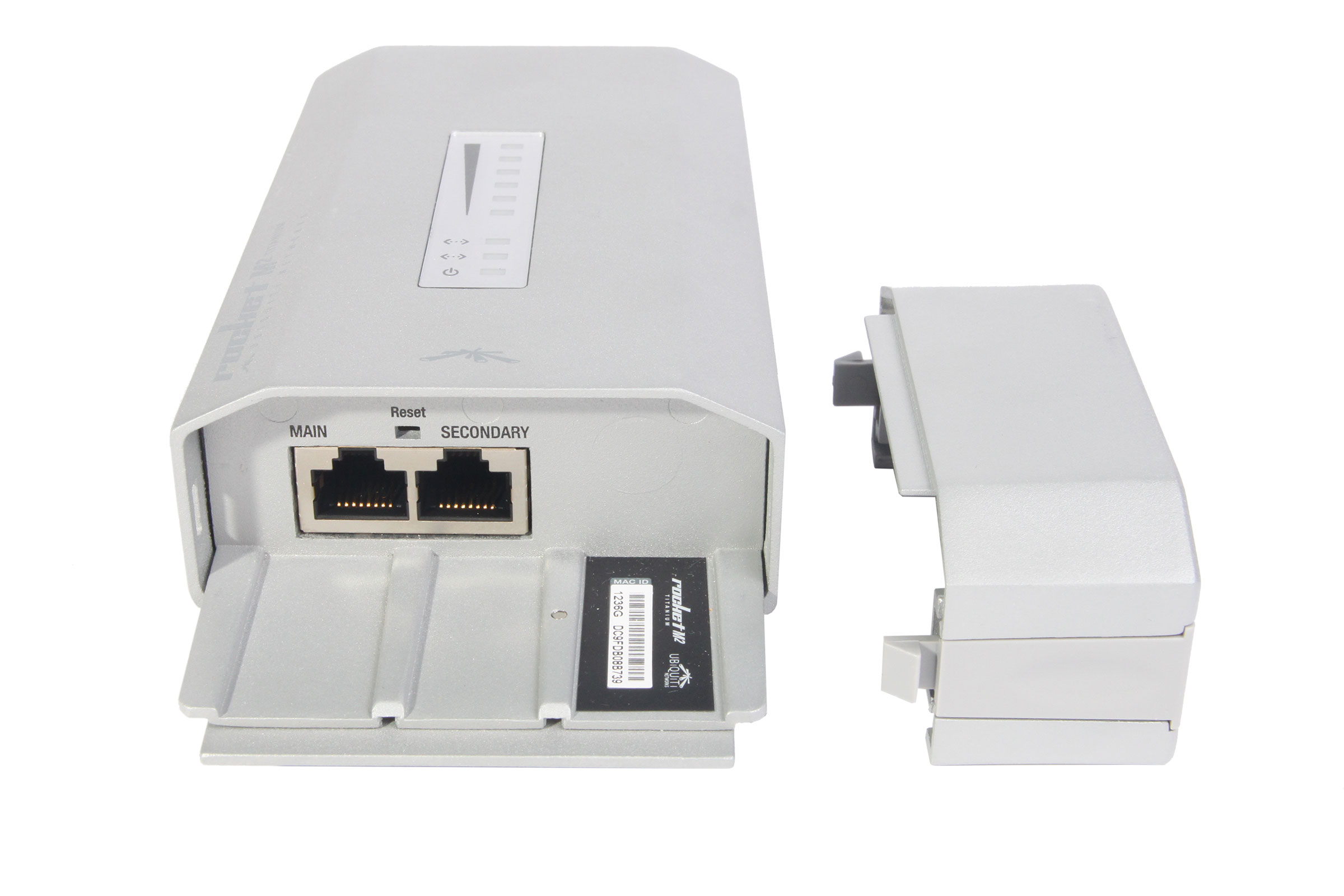

Нижня частина корпусу знімна, і фіксується двома пружними засувками. А додаткові отвори в ній спочатку герметизовані гумовими прокладками. Під нею і розташувалися всі основні інтерфейси пристрою. Це два Ethernet порти, основний (Main) і додатковий (Secondary), а також кнопка скидання (Reset).

Основний Ethernet порт має швидкість підключення 10/100/1000Mbps, а також служити для подачі на пристрій живлення за протоколом POE, з напругою до 48V постійного струму. Додатковий Ethernet порт має швидкість підключення 10/100Mbps і може бути використаний для з'єднання точки доступу з іншими пристроями локальної дротової мережі.

Також тут є ще одна етикетка, на яку нанесено MAC адресу приладу.

В цілому, точка доступу Rocket M2 Titanium, залишає відчуття досить якісного та збалансованого пристрою, який не потребує додаткових маніпуляцій з напилком. На корпусі немає якихось щілин чи інших дефектів.

Технічні можливості

Основним завданням бездротової точки доступу Ubiquiti Rocket M2 Titanium, як, напевно, не складно здогадатися, є забезпечення бездротового каналу зв'язку за типом точка-точка або роботи в якості базової станції або клієнта в мережах точка-многоточка.

Для цих цілей пристрій має високопотужний радіомодуль з вихідною потужністю до 28dBm, захищений від статичної електрики (ESD protection) з напругою до 30KV (30 000V). Повністю підтримує технології 2x2 MIMO, AirMAX та протоколи бездротового зв'язку IEEE802.11g/n. Що в сукупності дозволяють досягти стійкого з'єднання на відстані до 50км зі швидкістю передачі даних до 150Mbps.

А працює Rocket M2 Titanium на базі мережевого процесора Atheros MIPS 74KC із тактовою частотою 550MHz. Має 128MB вбудованої SDRAM оперативної пам'яті та 8MB Flash пам'яті для зберігання даних.

Ubiquiti Rocket M5 Titanium

На вигляд і в більшості технічних характеристик, бездротові точки доступу Ubiquiti Rocket M5 Titanium і Rocket M2 Titanium мало чим відрізняються. Але, крім різниці в частотному діапазоні, в якому працюють ці пристрої, є ще кілька відмінностей. І нижче ми розглянемо їх ближче.

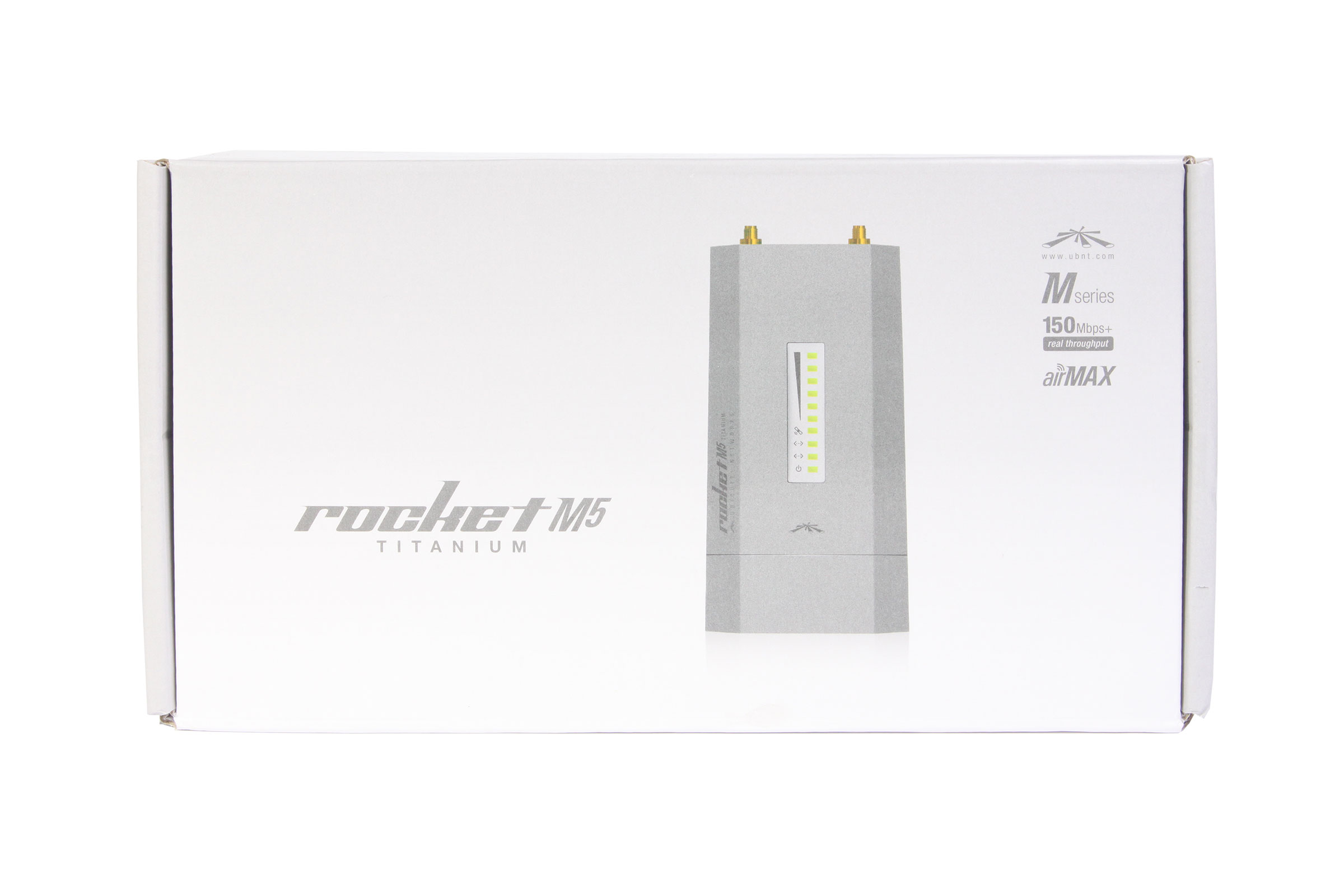

Зовнішній вигляд упаковки відрізняється тільки кольором, у випадку M2 - він білий, і назвою моделі. А так в цілому, це все той же якісний картон, що переробляється, з глянсовою кольоровою поліграфією.

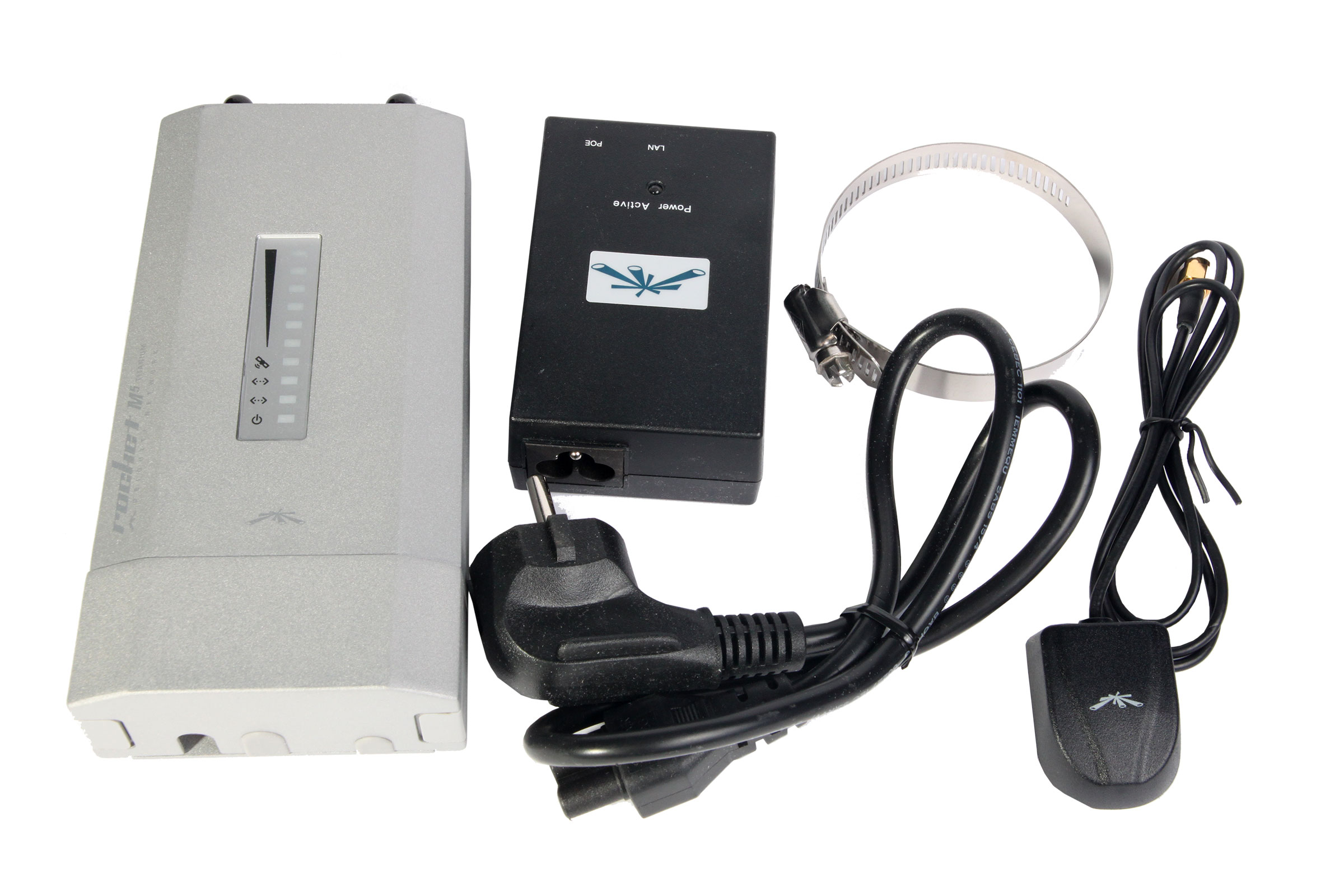

Комплект поставки

Як і в першому випадку, комплект поставки включає в себе саму точку доступу Ubiquiti Rocket M5 Titanium , POE інжектор постійного струму з вихідною напругою в 48V і силою струму в 0.5A, шнур живлення, і "хомут" для кріплення пристрою до щогли або стійки .

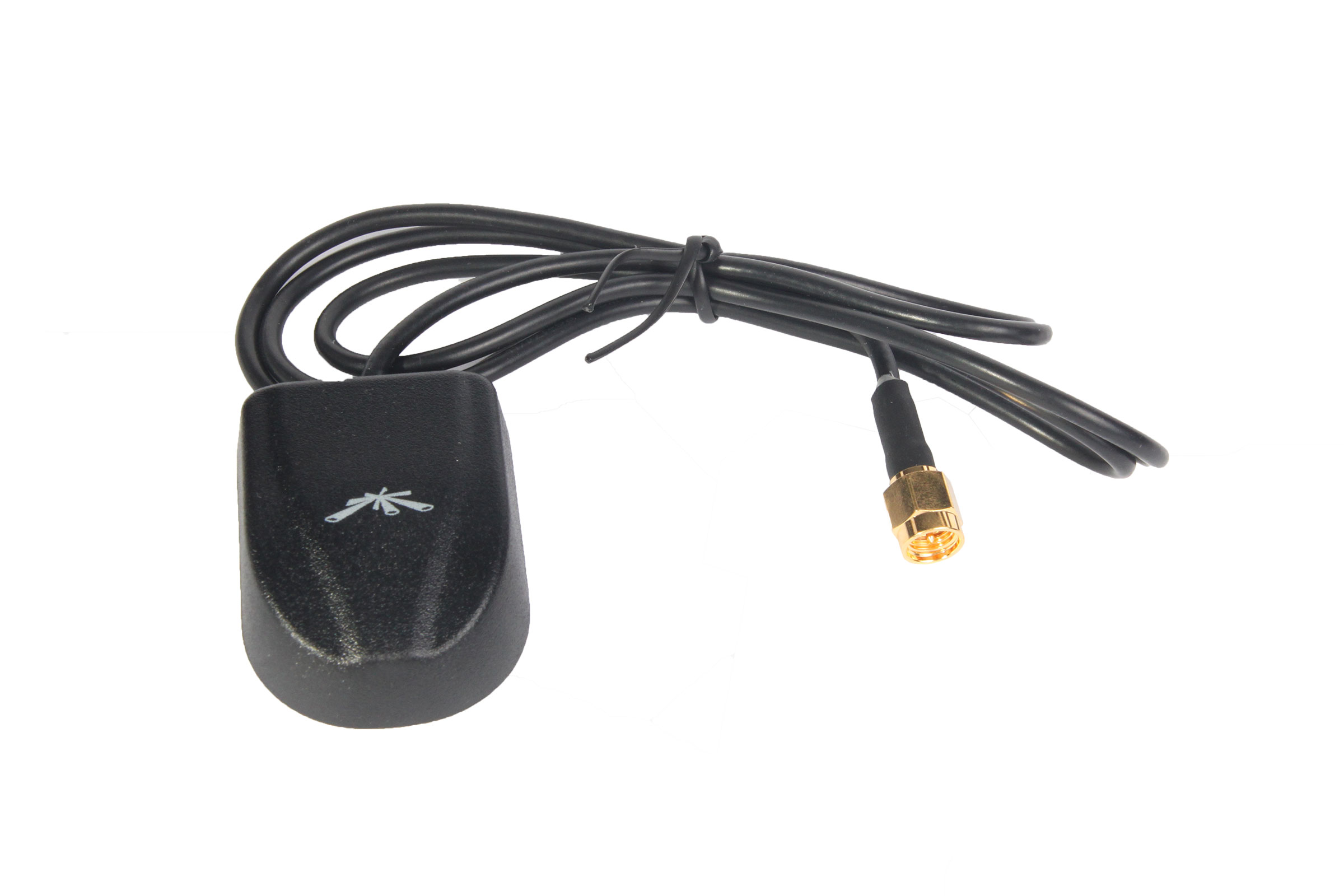

А так як ця модель підтримує GPS синхронізацію, про яку ми розповімо пізніше, то в комплект входить і зовнішній GPS приймач.

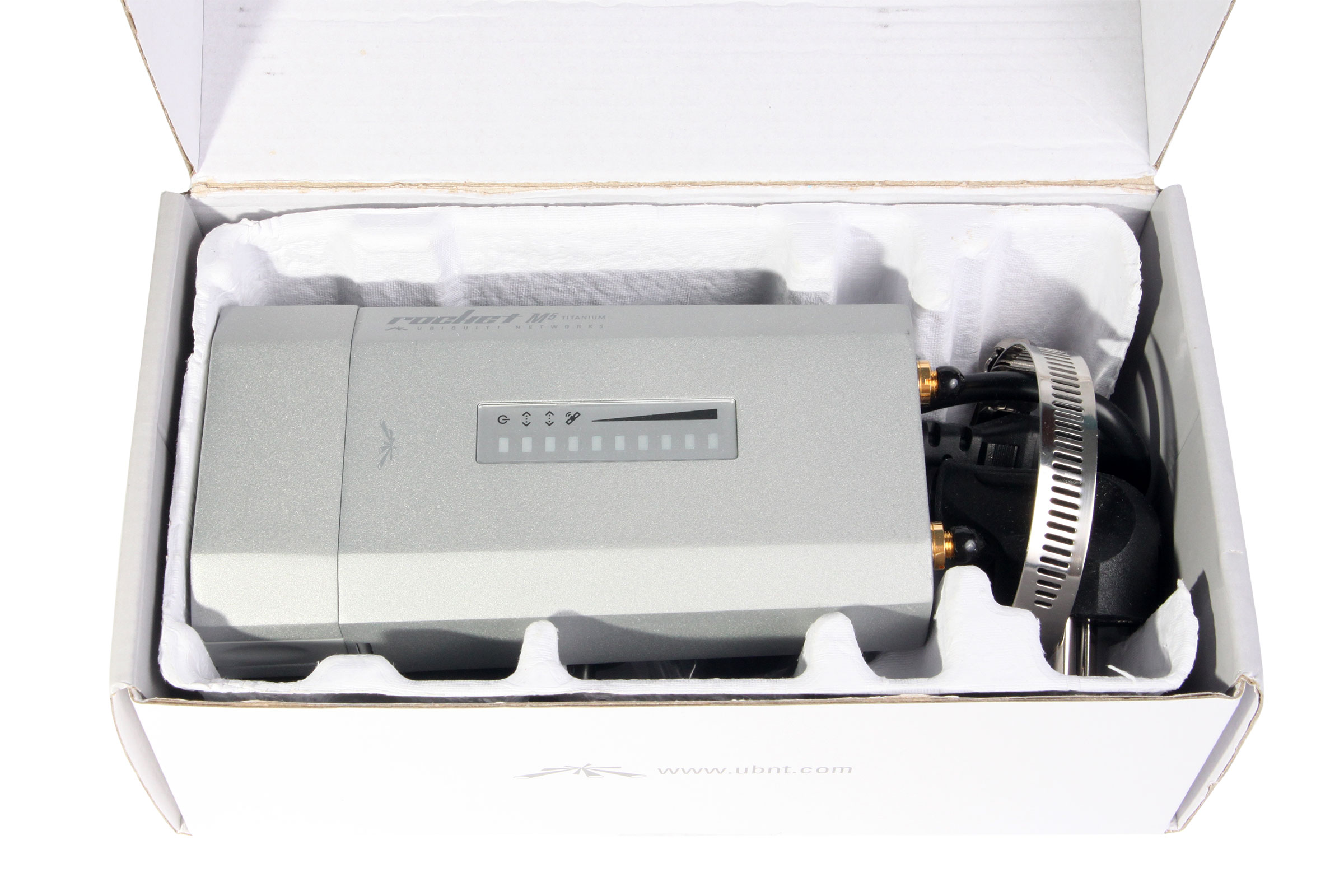

Всі компоненти акуратно розташувалися в картонному лотку, який запобігає пошкодженню в процесі транспортування.

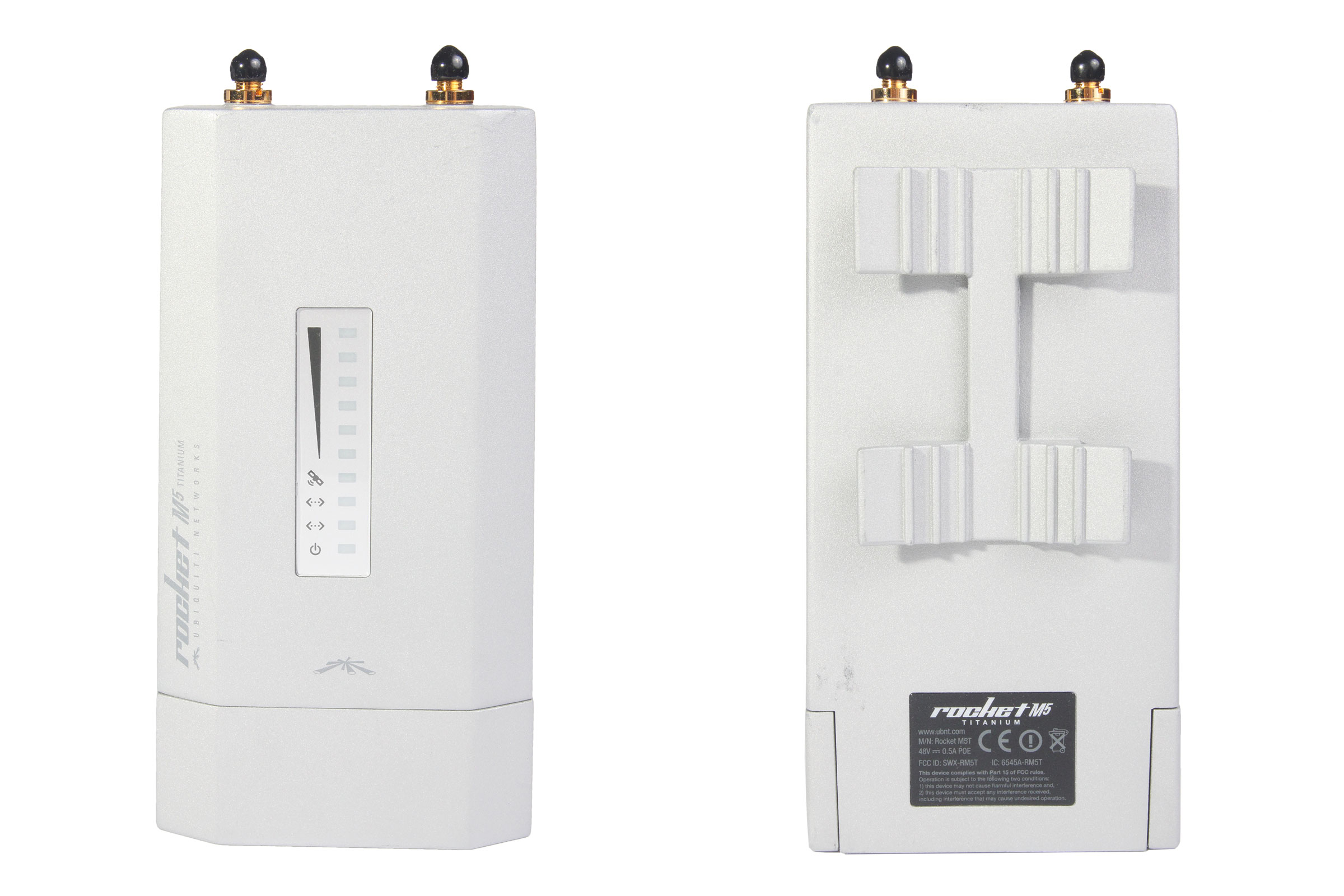

Зовнішній вигляд та інтерфейси

Все сказане про зовнішній вигляд Ubiquiti Rocket M2 Titanium, цілком справедливе і для бездротової точки доступу Rocket M5 Titanium, за винятком кількох відмінностей, пов'язаних насамперед з технологією airSync та GPS синхронізацією. Так на передній панелі цієї моделі, крім світлодіодних індикаторів рівня сигналу, живлення та активності мережевих інтерфейсів, додано ще один індикатор, який відповідає за активність приймача GPS.

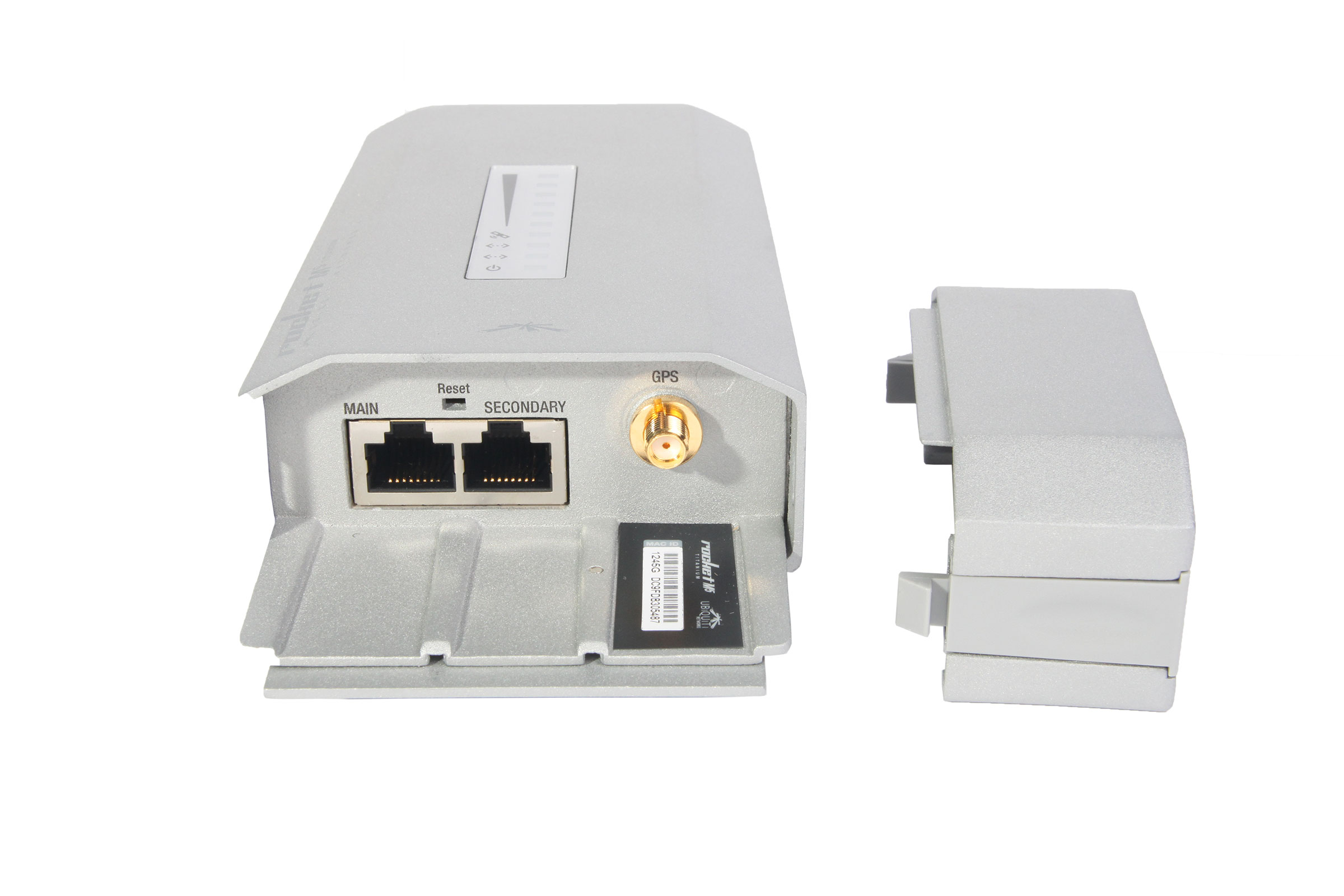

Також, саме з цією функцією, пов'язані і відмінності, інтерфейсів, розташованих під нижньою кришкою пристрою. Там поряд із відомими вже нам мережевими Ethernet інтерфейсами Main і Secondary, які, я нагадаю, мають швидкість підключення 10/100/1000Mbps, для основного порту, який також служить для подачі на пристрій живлення по протоколу POE, з напругою до 48V постійного струму, та 10/100Mbps для додаткового Ethernet порту, є один SMA роз'єм для підключення GPS приймача.

Нижня кришка фіксується двома пружними засувками, що фіксують її і запобігають випадковому її відкриття. Всі додаткові отвори, наприклад другого мережного кабелю, мають гумову герметичну прокладку, для додаткового захисту точки доступу від зовнішніх негативних факторів.

Що ж до інших частин Rocket M5 Titanium , включаючи і верхню кришку на якій розташовані два RP-SMA роз'єми для підключення антени. То вони такі самі як і у Rocket M2 Titanium.

Технічні можливості

Найголовнішою технічною відмінністю Ubiquiti Rocket M5 Titanium, крім різниці в частотному діапазоні, є вже згадана раніше можливість GPS синхронізації та фірмова технологія Ubiquiti airSync.

Ця технологія є основною перевагою даної моделі та дозволяє більш точно розраховувати часові інтервали роботи Rocket M5 Titanium, що мінімізує кількість перешкод при спільному розміщенні кількох таких точок доступу, що значно збільшує якість бездротових з'єднань. Для забезпечення технології Ubiquiti airSync, в комплект поставки входить спеціальний зовнішній GPS приймач, який може бути розташований поруч з точкою доступу.

Роботу Rocket M5 Titanium забезпечує сучасний мережевий процесор Atheros MIPS 74KC із тактовою частотою 550MHz. А також 128MB вбудованої SDRAM оперативної пам'яті та 8MB Flash пам'яті для зберігання даних.

Програмне забезпечення

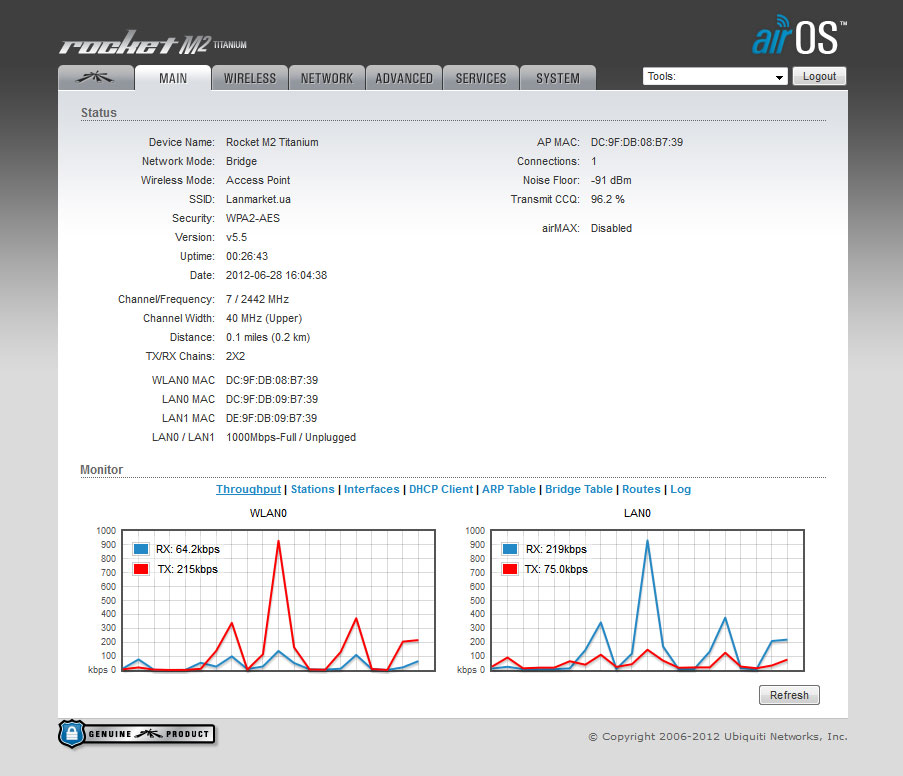

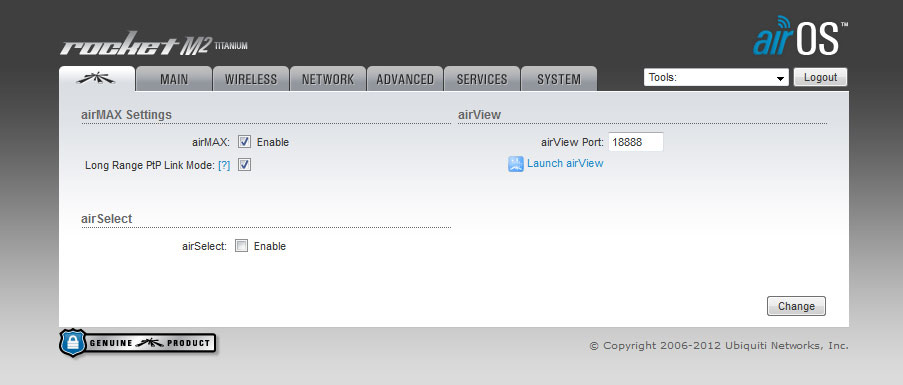

Як і всі пристрої компанії Ubiquiti Networks, обидві бездротові точки доступу працює під управлінням фірмової мережної операційної системи Ubiquiti airOS. Яка дозволяє працювати Rocket M2 Titanium і Rocket M5 Titanium як базової станції або клієнта, так і в ролі репітера або WDS точки доступу.

airOS повною мірою підтримує практично всі сучасні мережеві та бездротові протоколи та стандарти: SNMP, DHCP, NAT, шифрування: WEP/WPA/WPA2. Має досить простий та інтуїтивно зрозумілий інтерфейс, що базується на web технологіях.

А реалізація фірмової технології компанії Ubiquiti Networks - airMAX дозволяє значно збільшити відстань бездротових з'єднань побудованих на безі пристроїв, що використовують цю технологію, без втрати якості зв'язку і пропускної спроможності.

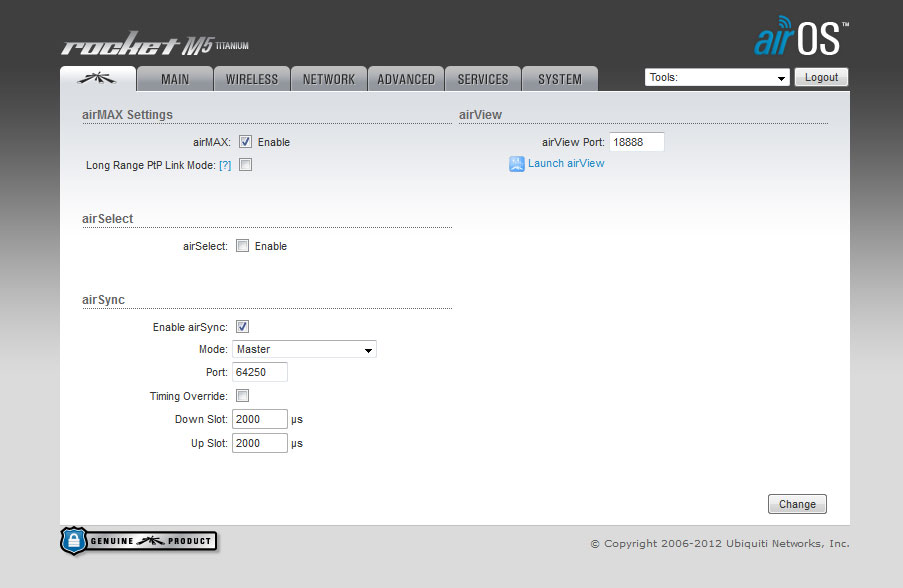

А якщо говорити про точку доступу Ubiquiti Rocket M5 Titanium, то як вже згадувалося, управління технологією airSync, що дозволяє синхронізувати кілька спільно розташованих точок доступу за допомогою сигналу з супутника (GPS), здійснюється через інтерфейс операційної системи.

Підсумок

Підсумовуючи всього вище сказану, можна легко зробити висновок, що нові точки доступу Ubiquiti Networks Rocket M2 Titanium і Ubiquiti Networks Rocket M5 Titanium це відмінне продовження лінійки пристроїв Ubiquiti Rocket для зовнішнього застосування. Компанія не перестає радувати своїх прихильників продукцією вкрай високої якості, а завдяки саме такого класу продуктам створення бездротових з'єднань на відстані до 50 км стало цілком реальним завданням, при цьому навіть не потребує великих фінансових і фізичних витрат на створення та підтримання каналів зв'язку такого роду.

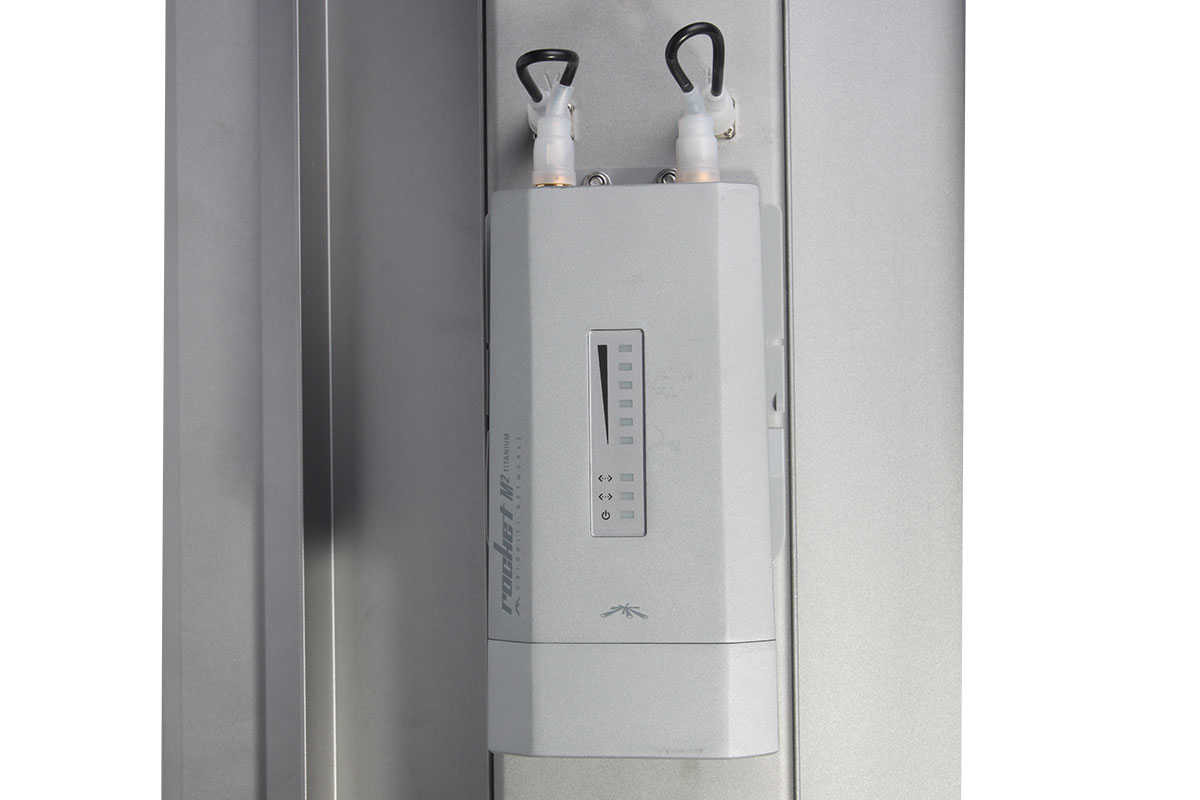

Окремо так само, хочеться виділити той момент, що застосування Rocket серії спільно з більшістю антен Ubiquiti Networks роблять це завдання ще простіше, так як конструкція цих точок доступу зроблена таким чином, що їх можна без додаткових пристроїв і інструментів, закріпити прямо на антені.

Іншими словами, якщо у вас є необхідність у бездротовому з'єднанні на середні та далекі відстані, то Ubiquiti Networks Rocket M Titanium – це саме ваш вибір.

Олексій С., спеціально для LanMarket
