Огляд бездротової точки доступу Ubiquiti NanoBeam M5 NBE-M5-400

Одна з новинок 2014 року, яка втішила шанувальників продукції від компанії Ubiquiti Networks, це найновіша бездротова точка доступу NanoBeam M5 NBE. призначена в першу чергу для розгортання бездротових каналів зв'язку за типом точка-точка (Point-to-Point). А також, тривалість використання в мережах бездротових провайдерів зв'язку (WISP), як ефективне клієнтське обладнання (CPE), з досить високими показниками.

І для тих, хто хотів би ближче познайомитися з новинкою, ми публікуємо цей огляд. У ньому ми розглянемо модель Ubiquiti NanoBeam M5 NBE-M5-400 , її зовнішній вигляд, технічні характеристики та деякі можливості.

Комплект поставки

За традицією, починаємо з комплекту постачання.

Постачається NanoBeam M5 NBE-M5-400, як і більшість пристроїв від Ubiquiti Networks, в упаковці з якісного картону, білого кольору, з нанесеною графікою, логотипом компанії, і зображенням самого пристрою. Однак це лише електронна частина. Відбивач, який у даній моделі має діаметр 400мм, та вузол кріплення, поставляються упакованими у захисний поліетиленовий пакет.

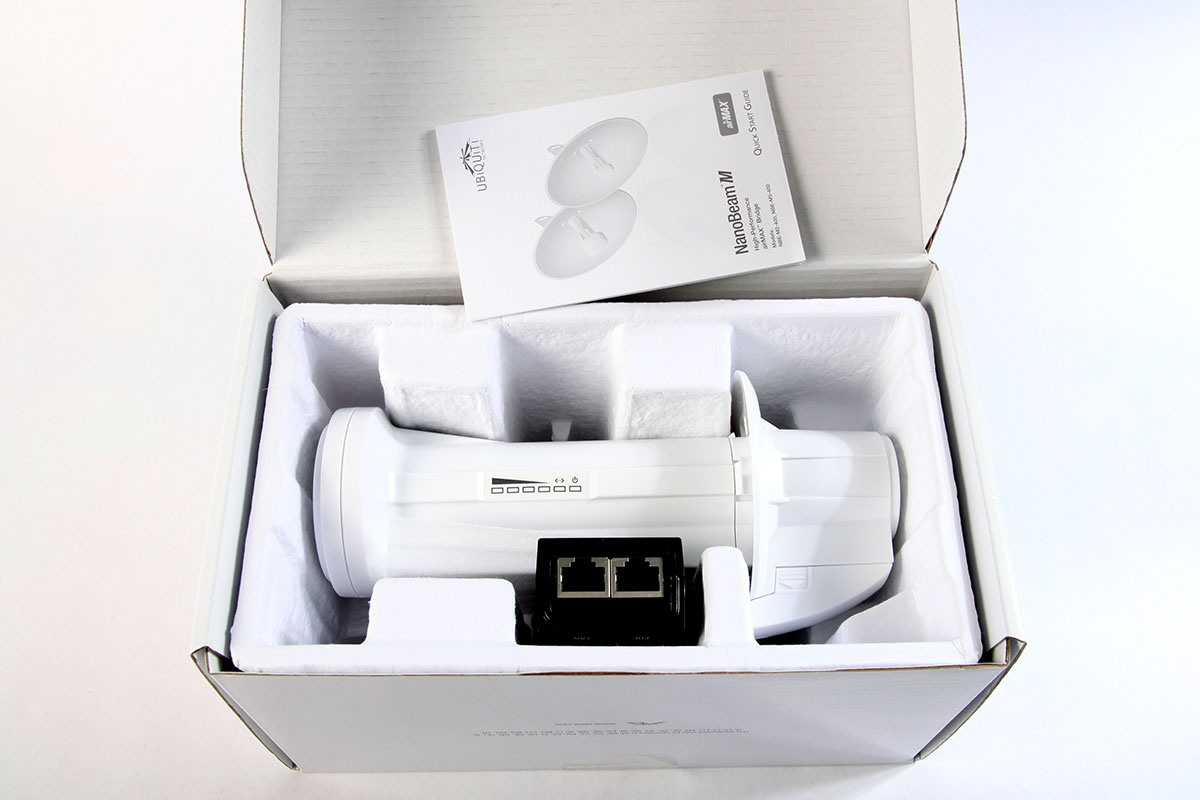

Усередині картонної упаковки, в спеціальний лоток, покладено основний електронний блок NanoBeam та інші компоненти, що входять до комплекту. Все укладено досить щільно, таким чином, запобігаючи можливим ушкодженням у процесі транспортування.

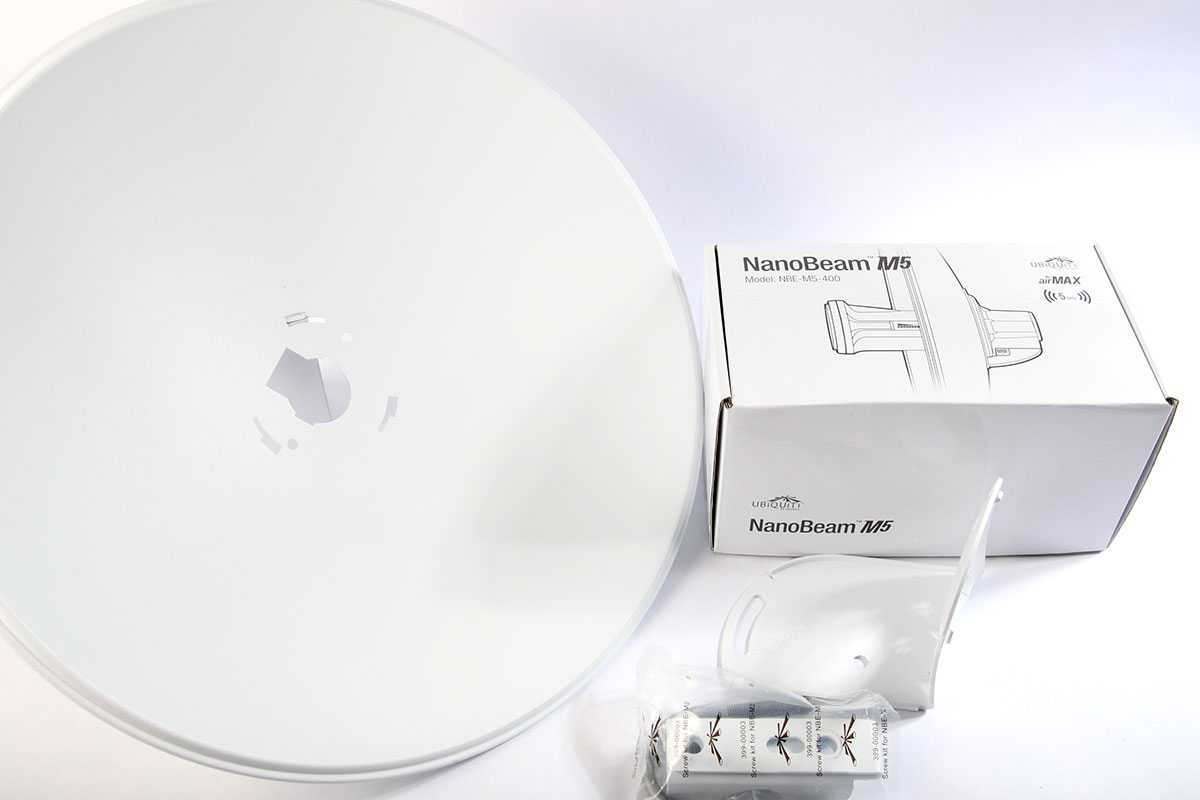

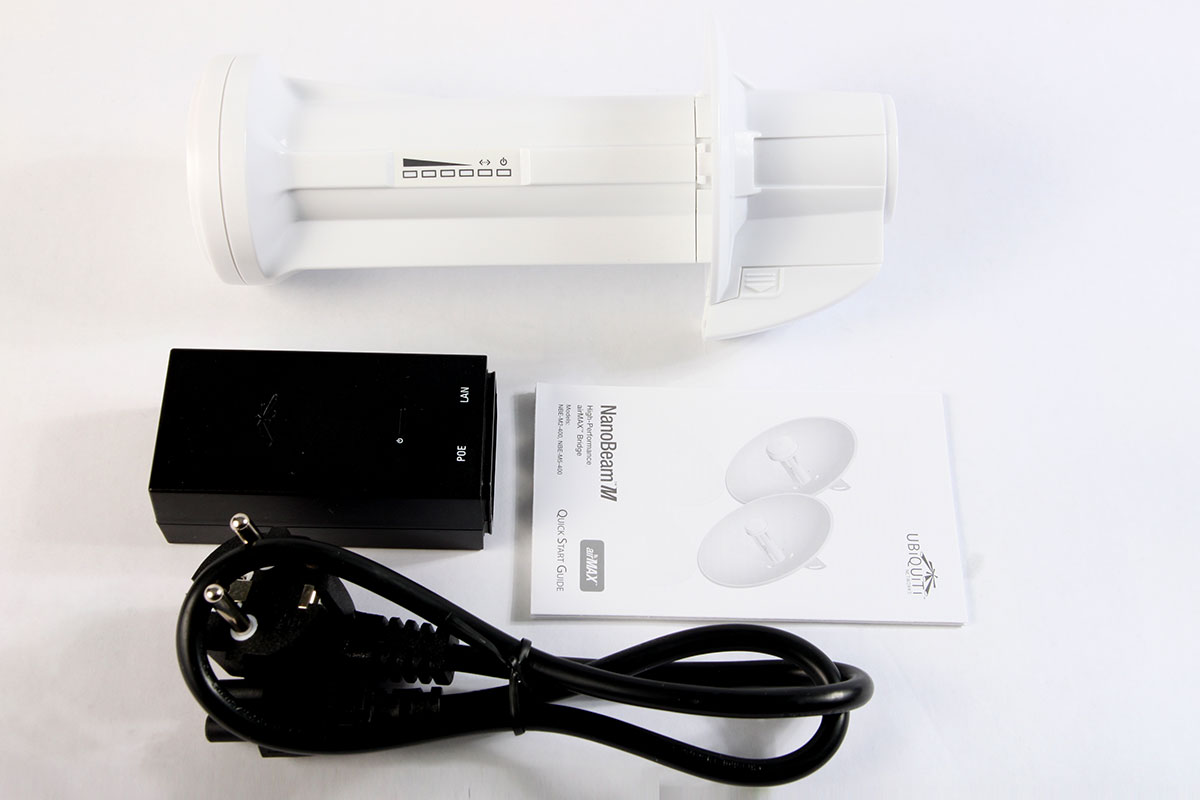

А сам комплект поставки NanoBeam M5 NBE-M5-400, крім самого пристрою, включає:
- PoE інжектор;
- мережевий шнур живлення;
- метелічний відбивач;
- Вузол кріплення;
- кріпильну фурнітуру;
- Коротку інструкцію.

І в цілому, не відрізняється від комплектів постачання більшості бездротових пристроїв цього класу.

Зовнішній вигляд та інтерфейси

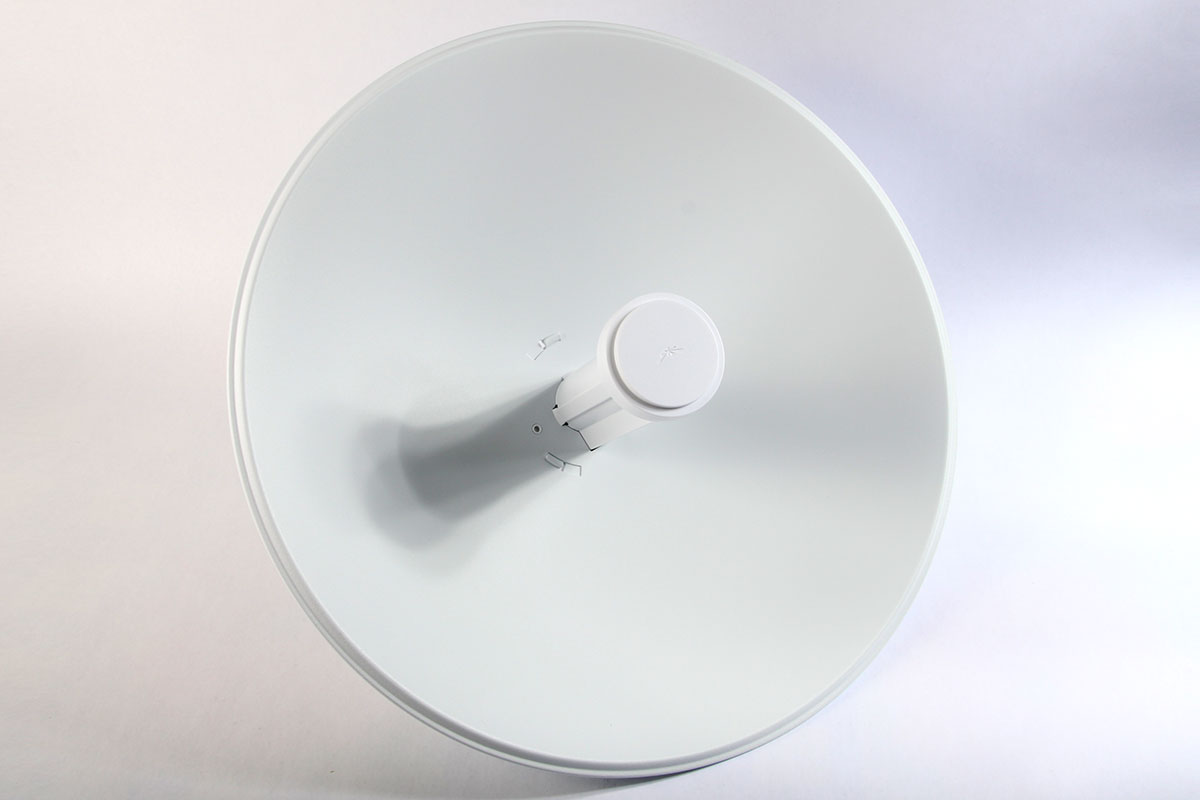

Beam (англ.) – перекладається як промінь. І сам пристрій, спроектований таким чином, щоб створювати, вузькоспрямований промінь радіохвиль. Цими технічними особливостями і продиктований його зовнішній вигляд. Всі пристрої NanoBeam NBE-M у зібраному стані нагадують “тарілку”.

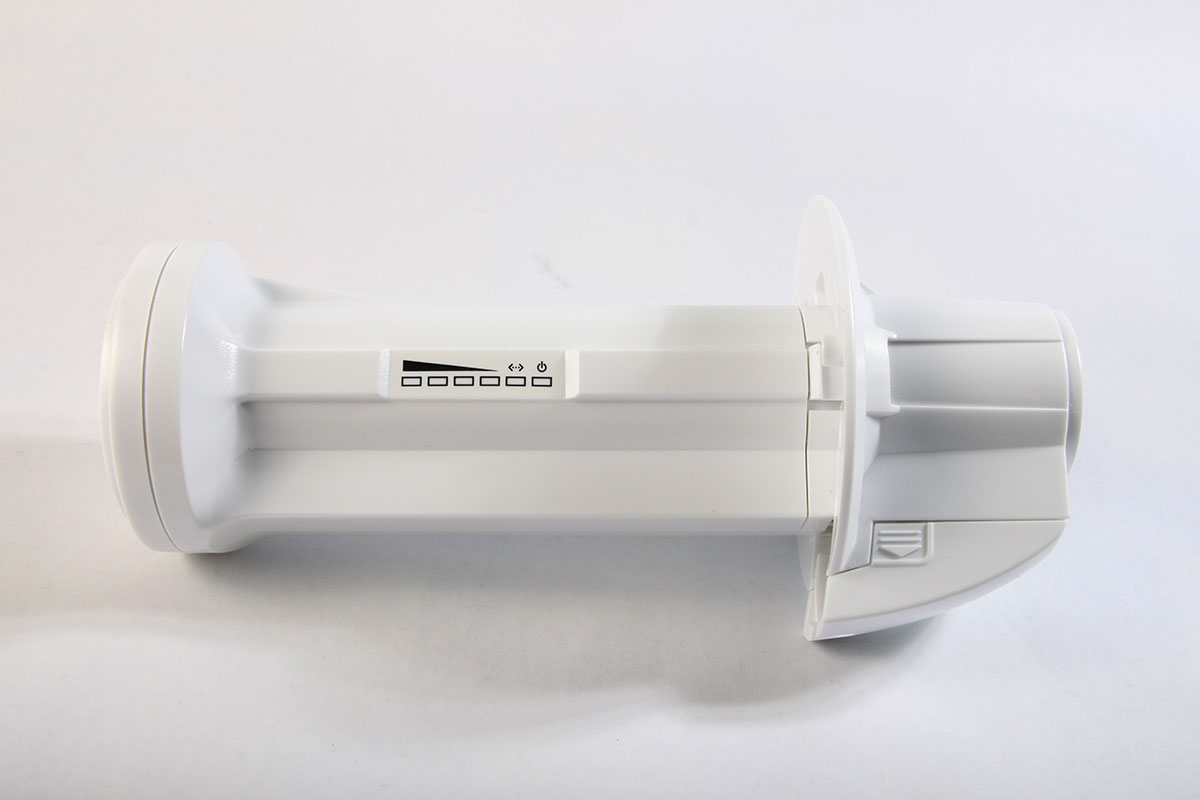

Якщо ж говорити про електронний блок, то він виготовлений і якісного ABS пластику, білого кольору і виконаний у вигляді циліндра. Який за допомогою фланця, кріпиться до металевого відбивача.

На одній з бічних сторін, розташувалися шість світлодіодних індикаторів, що інформують про стан пристрою, мережеву активність і рівень сигналу.

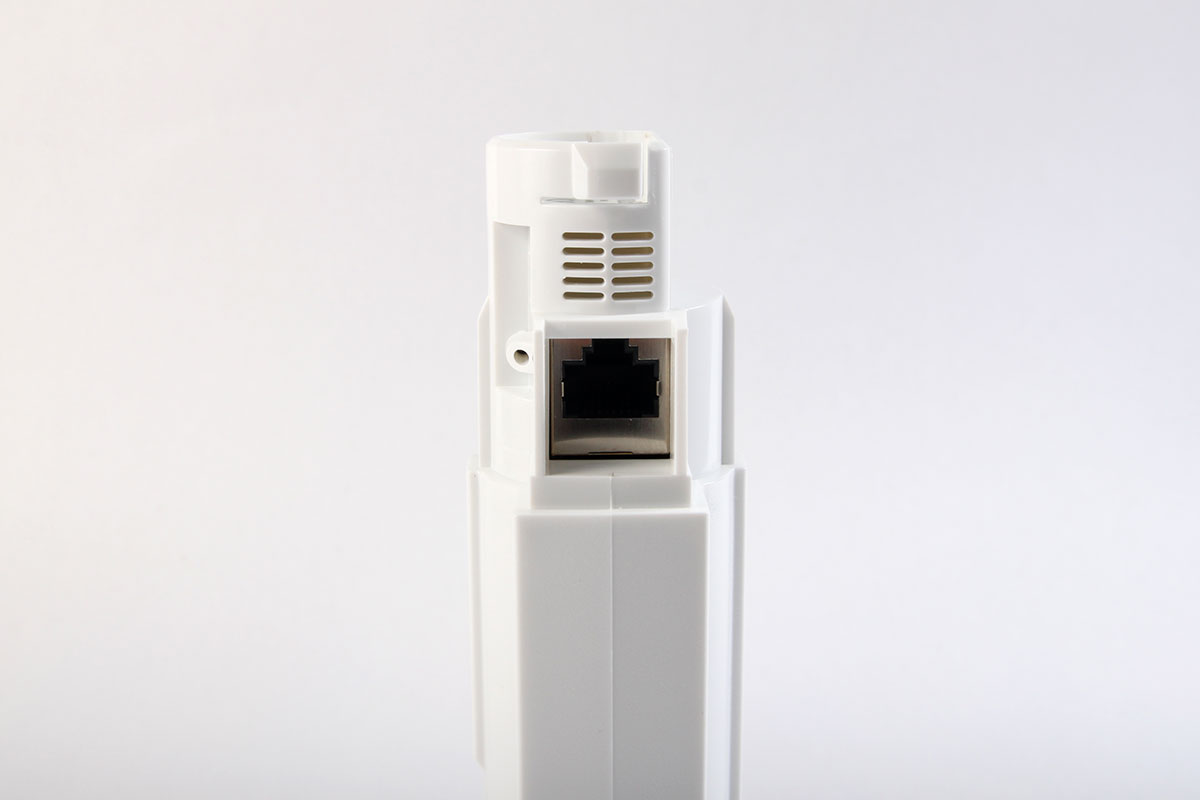

А в його задній частині, під пластиковою кришкою, знаходиться єдиний інтерфейс Ethernet і кнопка скидання, дістатися до якої, можна тільки за допомогою тонкої, довгої голки або шила.

Тут же, є наклейка із серійним номером пристрою, та його маркування. А на обох торцях блоку нанесено логотип компанії виробника.

Відбивач, виконаний з металу, і покритий світлою порошковою фарбою, що запобігає корозійним процесам і збільшує загальний термін служби пристрою.

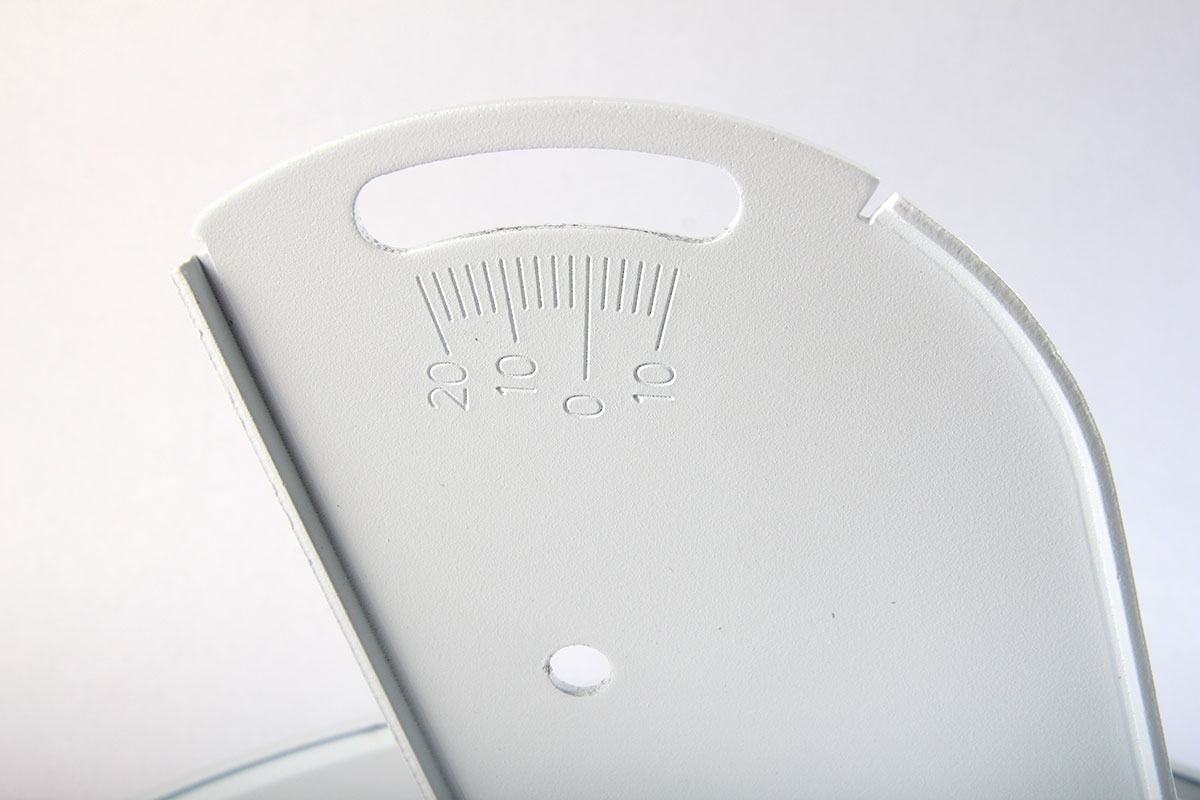

Для зручності монтажу та юстування на вузол кріплення нанесена шкала, що дозволяє точно регулювати кут нахилу точки доступу у вертикальній площині.

До якості виконання Ubiquiti NanoBeam M5 NBE-M5-400 не виникає жодних претензій, що до пластикових, що до металевих елементів усієї конструкції. Виконання на високому рівні цілком відповідає рівню даного виробника. Якісь дефекти виливки пластику або обробки металу, відсутні, всі елементи ідеально підігнані та складання, не викликає труднощів.

Технічні характеристики

Говорячи про технічні характеристики NanoBeam M5 NBE-M5-400, в першу чергу, хочеться відзначити досить потужну апаратну базу пристрою. Побудовано воно на сучасному мережевому MIPS 74KC процесорі з тактовою частотою 560MHz. Має 64MB вбудованої DDR2 оперативної пам'яті та 8MB Flash пам'яті для зберігання даних. Чого погодьтеся, має вистачити для обробки досить великих обсягів інформації через бездротове з'єднання.

А якщо говорити про властивості бездротового інтерфейсу NBE-M5-400, то вони є такими. Діапазон робочих частот, що знаходиться в межах від 5170 до 5875MHz, при цьому, максимальна вихідна потужність пристрою - 26dBm, що в поєднанні з високим коефіцієнтом посилення антени, що становить 25dBi, дозволяє використовувати дану точку доступу для розгортання бездротових з'єднань на досить далекі відстані.

Пристрій підтримує пропрієтарну технологію Ubiquiti AirMAX та бездротові протоколи сімейства IEEE 802.11 a/n. Що дозволяє йому з'єднуватись на канальних швидкостях до 300Mbit/s.

Як уже згадувалося, NanoBeam M5 NBE-M5-400 має один вбудований 10/100Mbit/s Fast Ethernet порт для зв'язку з провідними мережами. Через нього, на точку доступу, подається живлення за допомогою технології PoE, з напругою в 24V постійного струму. Потужність, при цьому, не перевищує 8W. Ethernet порт має захист від статичної електрики (ESD/EMP Protection), з напругою до 24kV по всіх контактах.

Програмне забезпечення

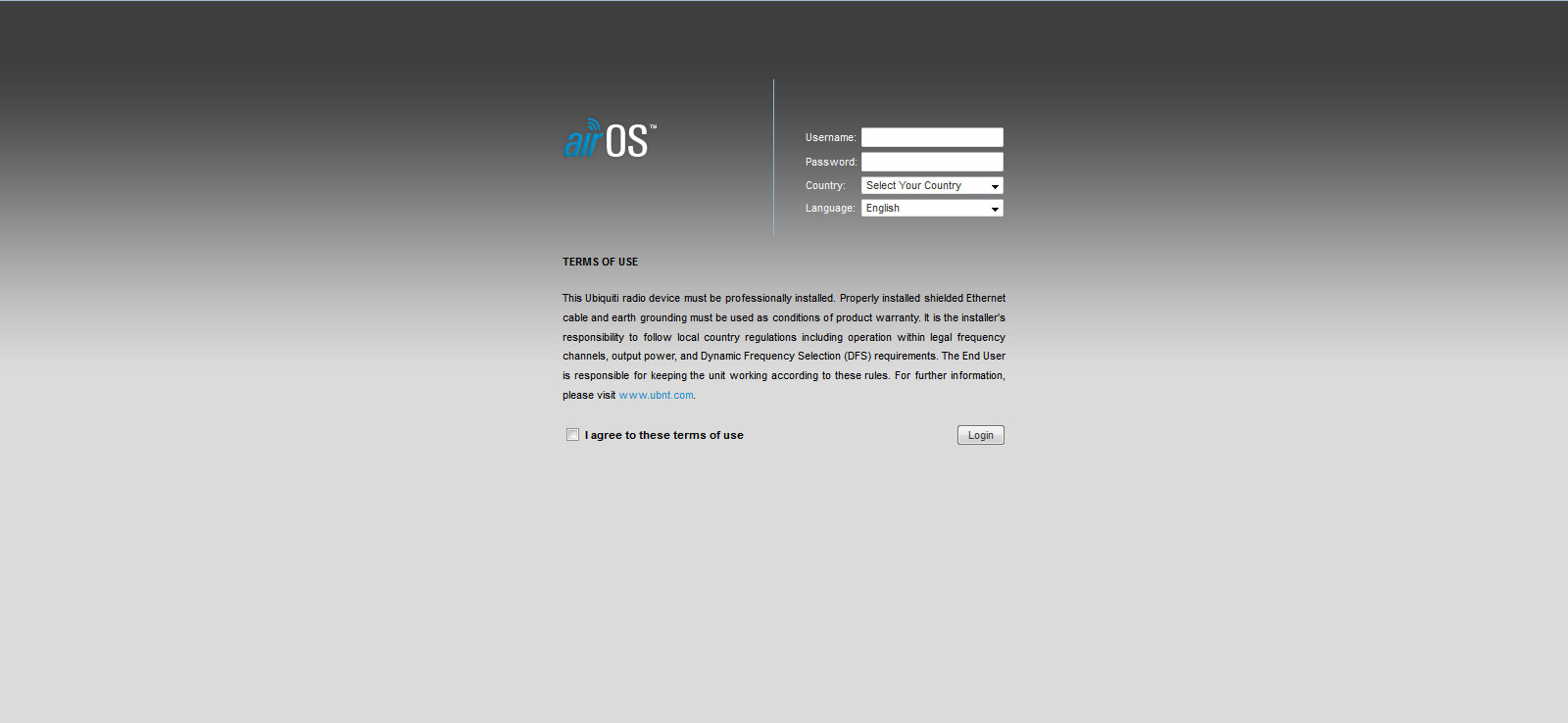

Оскільки Ubiquiti NanoBeam M5 NBE-M5-400, відноситься до сімейства бездротових пристроїв, AirMAX, то як і всі вони - працює під управлінням фірмової мережевої операційної системи Ubiquiti AirOS, знайомої багатьом шанувальникам продукції даного виробника, та й усіх, хто хоч раз мав справу з бездротовими пристроями UBNT.

Графічний інтерфейс управління досить простий і інтуїтивно зрозумілий. Налаштування точки доступу не може викликати будь-яких труднощів у будь-якої людини, хоч трохи знайомої з бездротовими технологіями.

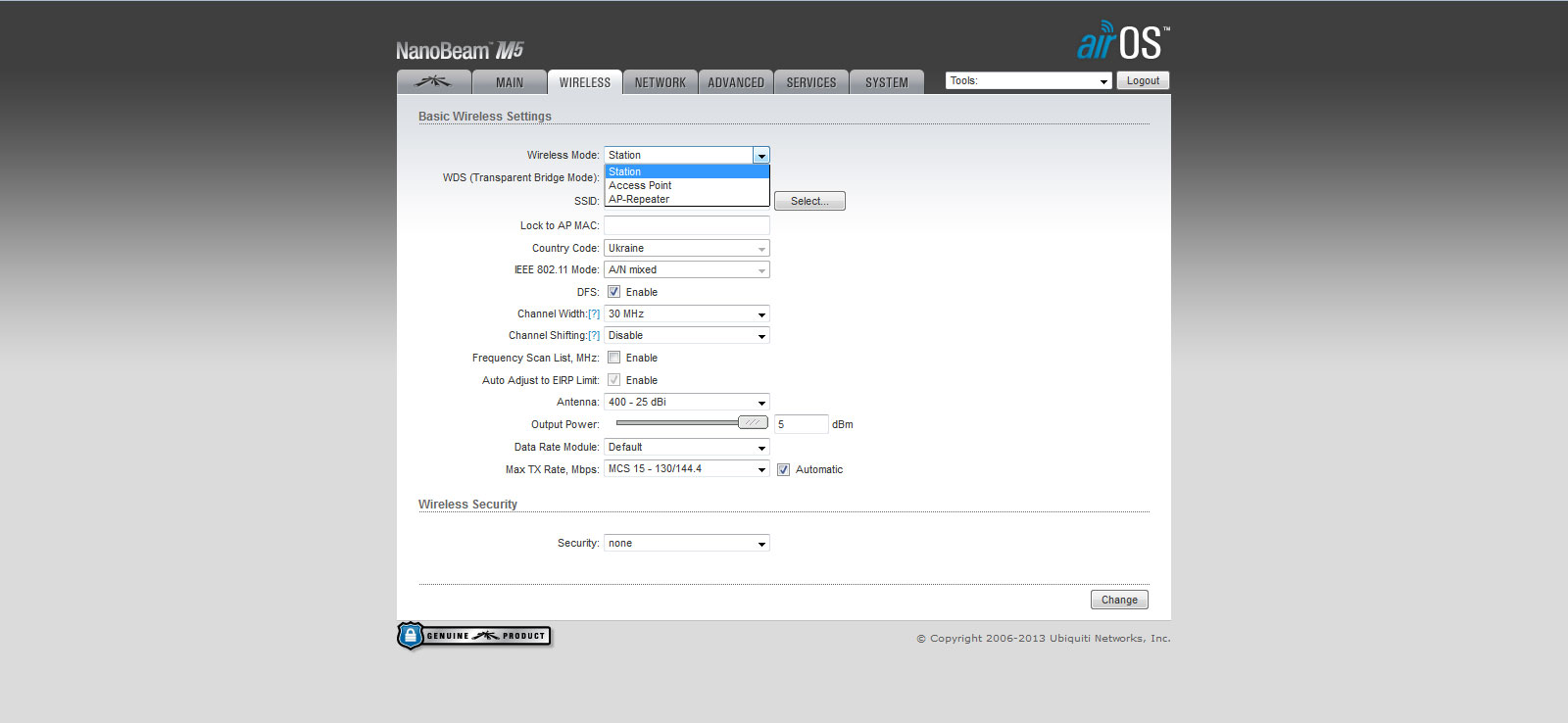

Як бездротовий мережевий пристрій, NBE-M5-400 може бути використана, як точка доступу, клієнт або повторювач.

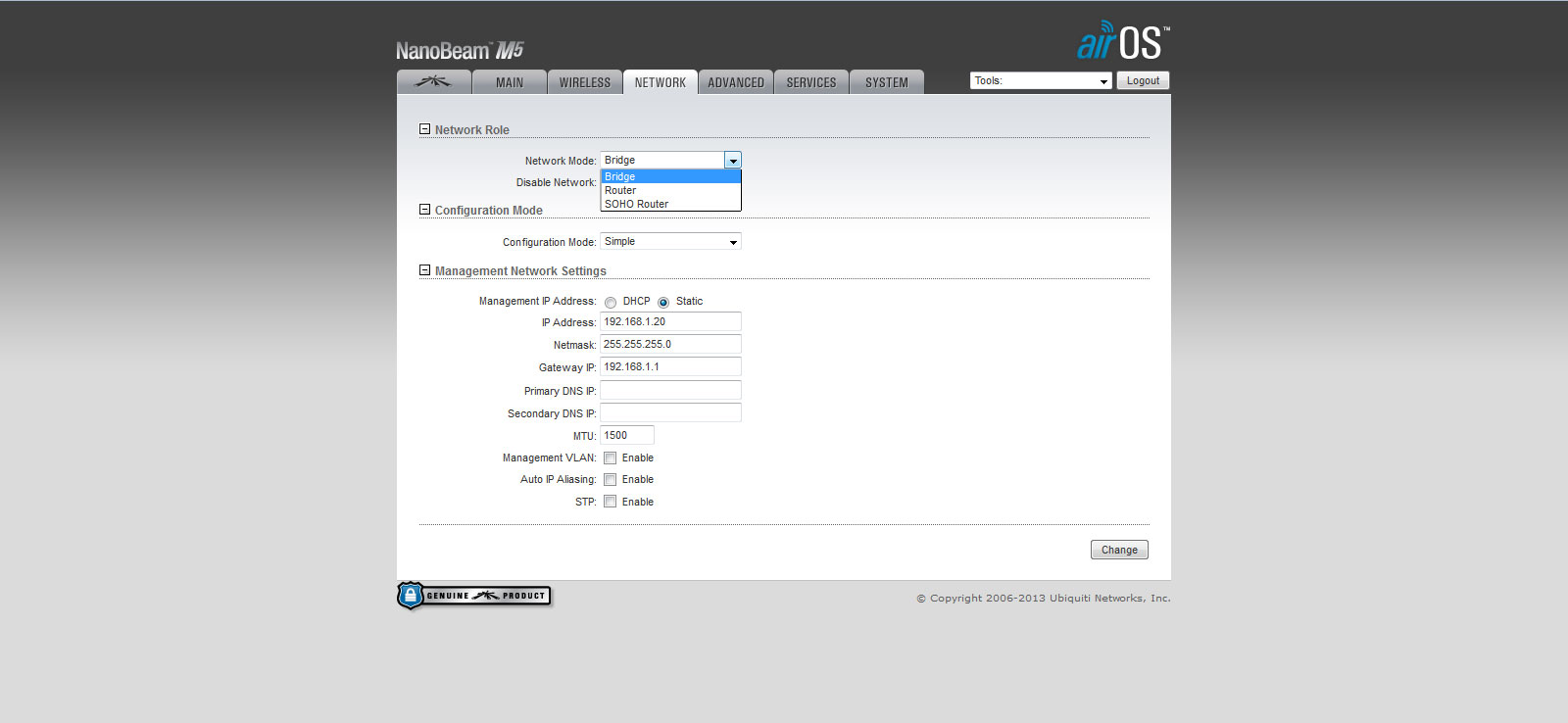

У проводовій мережі може виступити в ролі моста (Bridge) або маршрутизатора.

Що, як бачимо, дозволяє використовувати NanoBeam , як для розгортання бездротових широкосмугових каналів зв'язку точка-точка, а й у багатьох інших варіантах.

Не зайвим буде сказати і про великий набір додаткових інструментів AirOS, що включають: Discovery, Ping, Traceroute, Speed Test, AirView та інше.

Висновок

У підсумку, ми бачимо, що компанія Ubiquiti Network, дотримуючись своєї лінії, не тільки оновлює вже існуючі сімейства свого обладнання, а й постійно випускає нові - більш досконалі, потужніші і продуктивніші бездротові пристрої, здатні задовольнити попит на бездротовий зв'язок, що зростає.

Окрім зовнішнього знайомства та огляду Ubiquiti NanoBeam M5 NBE-M5-400, ми провели і невелике його тестування, результати якого, виклали у статті – Створення бездротового мосту крапка-точка, на базі Ubiquiti NanoBeam M5 NBE-M5-400. І за підсумками, можемо з упевненістю сказати, що на сьогодні це один із найкращих пристроїв від даного виробника, для створення мереж точка-точка, у цьому ціновому діапазоні. NanoBeam показав себе виключно з найкращого боку, продемонструвавши відмінні показники.

Тепер, ми постійно будемо його рекомендувати для використання в рамках невеликих та середніх підприємств, які висувають вимоги з рівнем вище середнього для своїх бездротових мереж.

І за великим рахунком, все сказане вище, однаково справедливо, і для інших моделей це лінійки. Зокрема:

NanoBeam M2 NBE-M2-400 - працює з частотним діапазоном 2GHz

NanoBeam M5 NBE-M5-300 - має менший діаметр відбивача антени і, як наслідок, менший коефіцієнт посилення.
