Огляд точки доступу Mikrotik QRT-2

Продовжуючи розповідь про найцікавіші новинки 2014 року, від компанії Mikrotik ми не змогли обійти стороною, таку чудову бездротову точку доступу, як Routerboard QRT-2 (G-2SHPnD).

І якщо ви читали пресрелізи або анонси виробника, то ви напевно повинні знати, що даний пристрій вражаюче відрізняється непересічними технічними характеристиками. Зокрема, досить високою вихідною потужністю радіомодуля та коефіцієнтом посилення антени. Але про це, докладніше ми поговоримо пізніше.

Комплект поставки

А почнемо ми, за традицією, з упаковки та комплекту постачання.

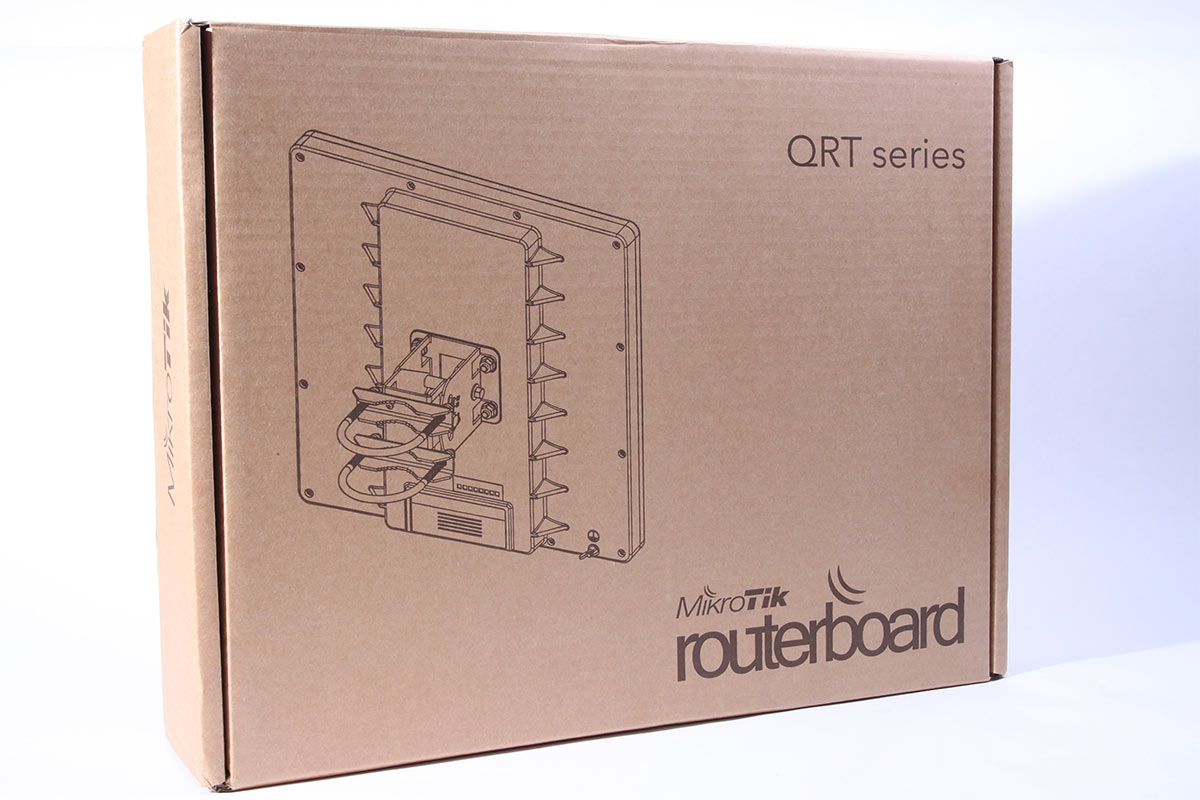

Сама упаковка мало чим відрізняється від більшості інших пристроїв, вироблених компанією Mikrotik . Це все та ж коробка з картону, що переробляється, зі скромною монохромною поліграфією. Єдина відмінність, це не маленькі вага і розмір, що відповідають вмісту.

На самій коробці є зображення пристрою, логотип компанії виробника та вказівка серії, що знаходиться в ній пристрою. А також, згадка про “зелені” технології та сертифікати відповідності європейським та міжнародним нормам. І не велика наклейка із зазначенням конкретної моделі, серійного номера та MAC адрес.

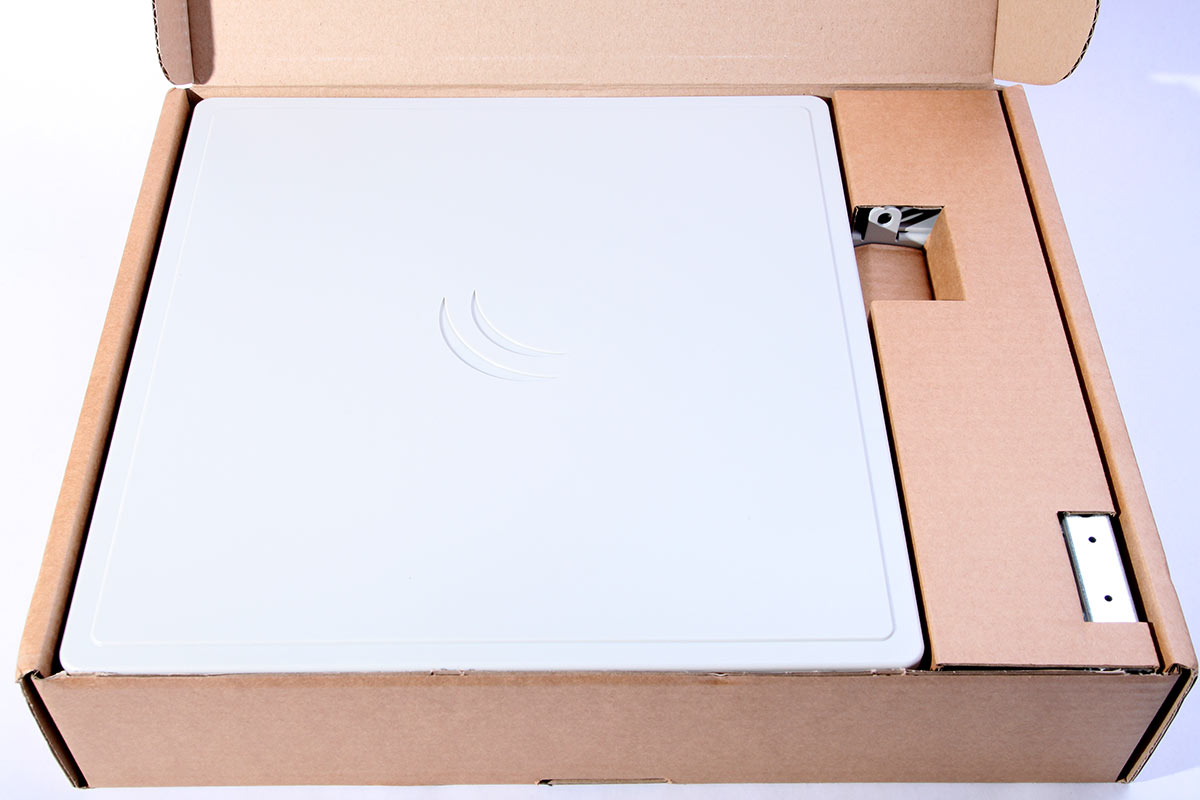

Усередині, у спеціально зроблених відсіках, розташувалася точка доступу , і всі додаткові елементи, що входять до комплекту постачання.

Так як частини кріпильної системи, виконані з металу і мають не малу вагу, то вони окремо упаковані, таким чином, щоб мінімізувати можливе їх зміщення і пошкодження в процесі транспортування.

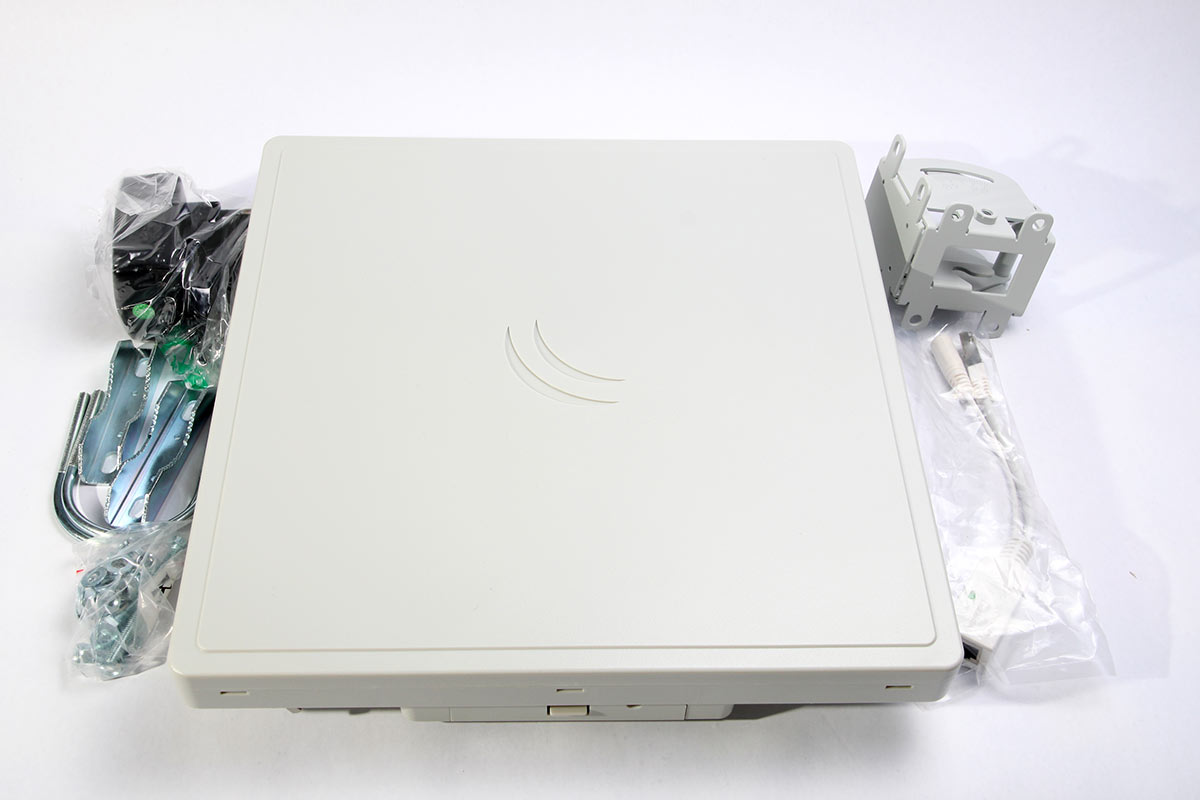

І як видно з зображення нижче, до комплекту поставки Mikrotik QRT G-2SHPnD входить:

• - точка доступу
• - мережевий блок живлення
• - PoE інжектор
• - Елементи підвісної системи
• - кріпильна фурнітура

І в цілому, цей комплект, повністю достатній для швидкого введення пристрою в експлуатацію, і властивий аналогічним пристроям, що випускається компанією Mikrotik. За винятком паперової інструкції, якою, як звичайно, зазвичай немає в інших точках доступу. Пов'язано це, напевно, з особливістю вузла кріплення, про який ми ще поговоримо далі.

Зовнішній вигляд та інтерфейси

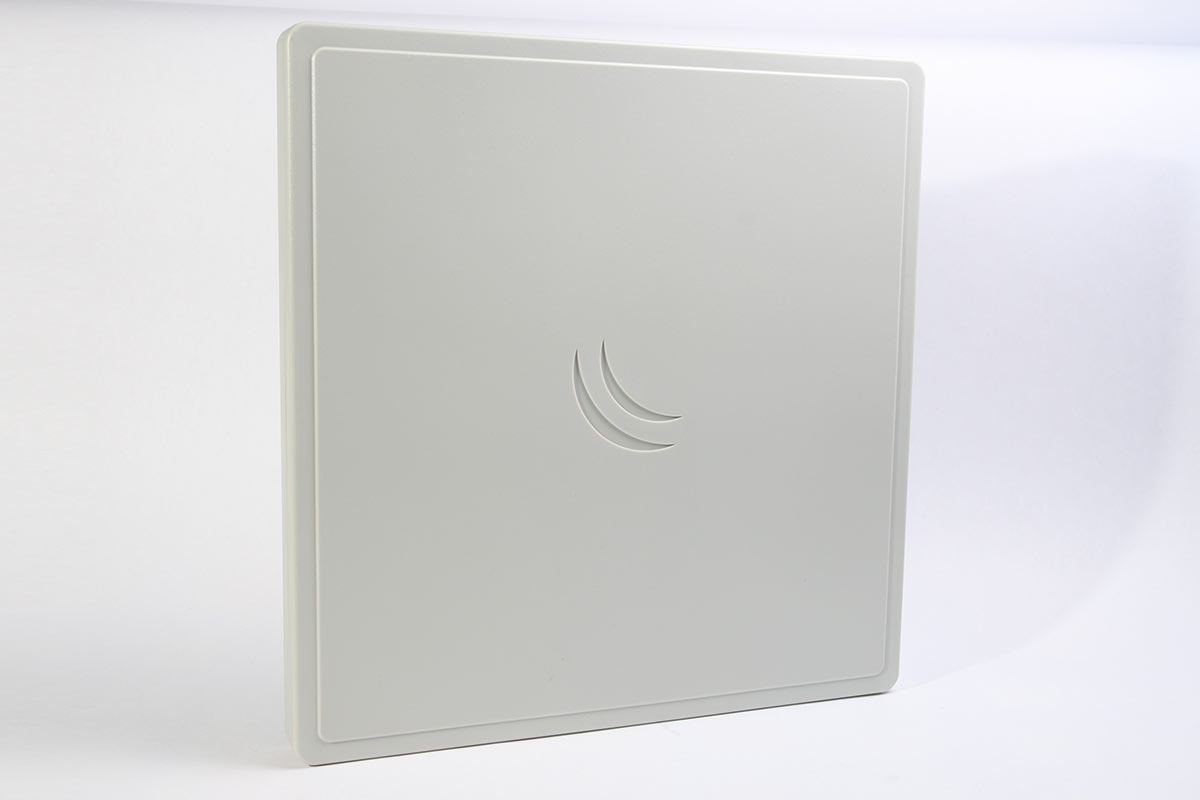

Як вже було сказано, сама точка доступу Mikrotik QRT G-2SHPnD досить велика, її габаритні розміри без елементів кріплення, становлять 309x230x50 мм. Її прямокутний корпус, виконаний із якісного ABS пластику, світло сірого кольору.

При цьому практично плоска передня панель має тільки невеликий логотип по центру.

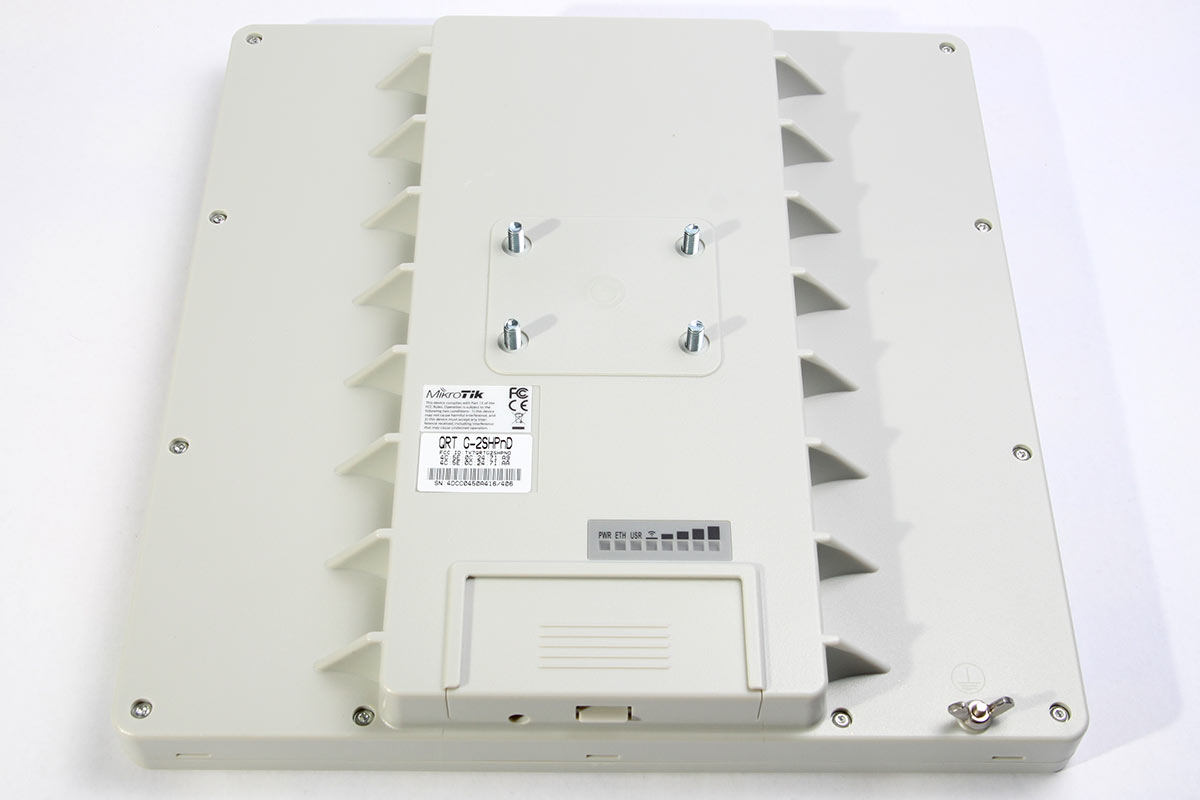

А ось задня частина, має 4 гвинти для монтажу кріпильного елемента, гвинт заземлення, вісім світлодіодних індикаторів, що показують рівень сигналу, живлення та активність провідної мережі.

Тут також розташовані етикетки з серійним номером пристрою та MAC адресами мережевих інтерфейсів.

А під кришкою, розташованою в нижній частині задньої панелі пристрою, розташувався єдиний Ethernet інтерфейс, за яким так само надходить живлення на точку доступу, за технологією PoE (Power over Ethernet), і кнопка Reset.

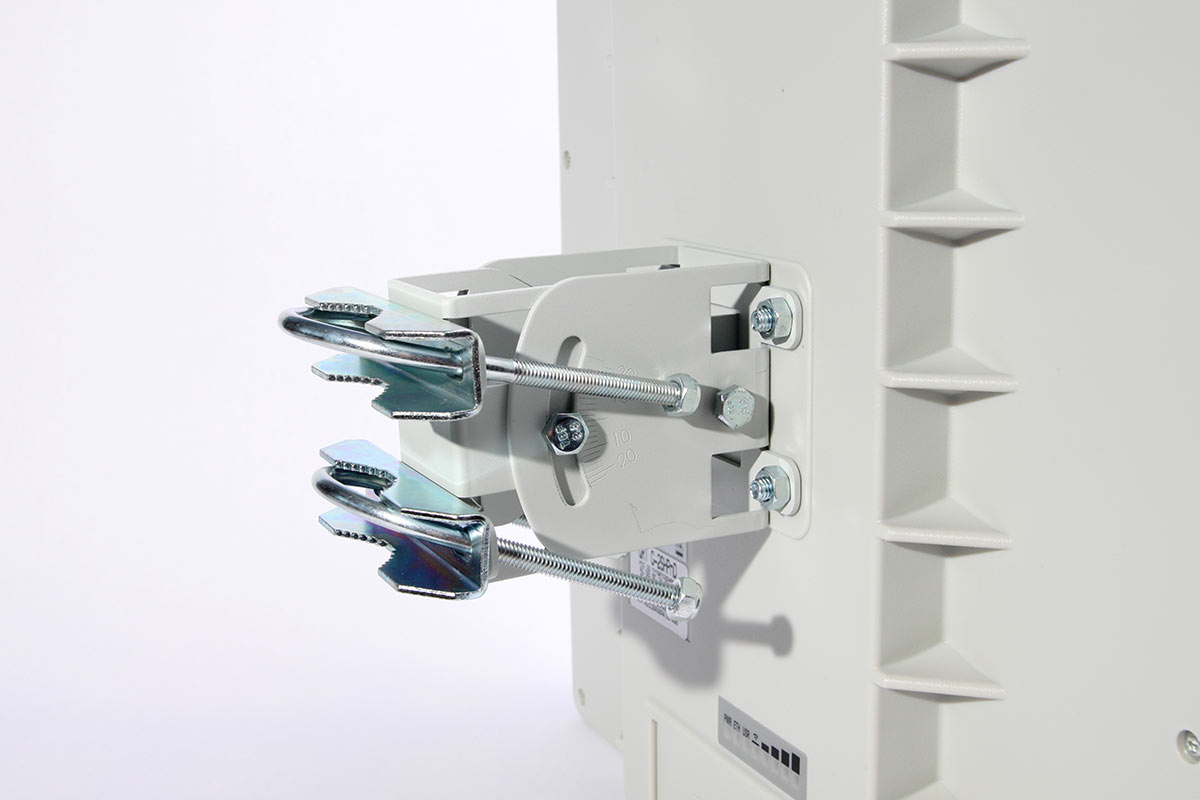

Система кріплення

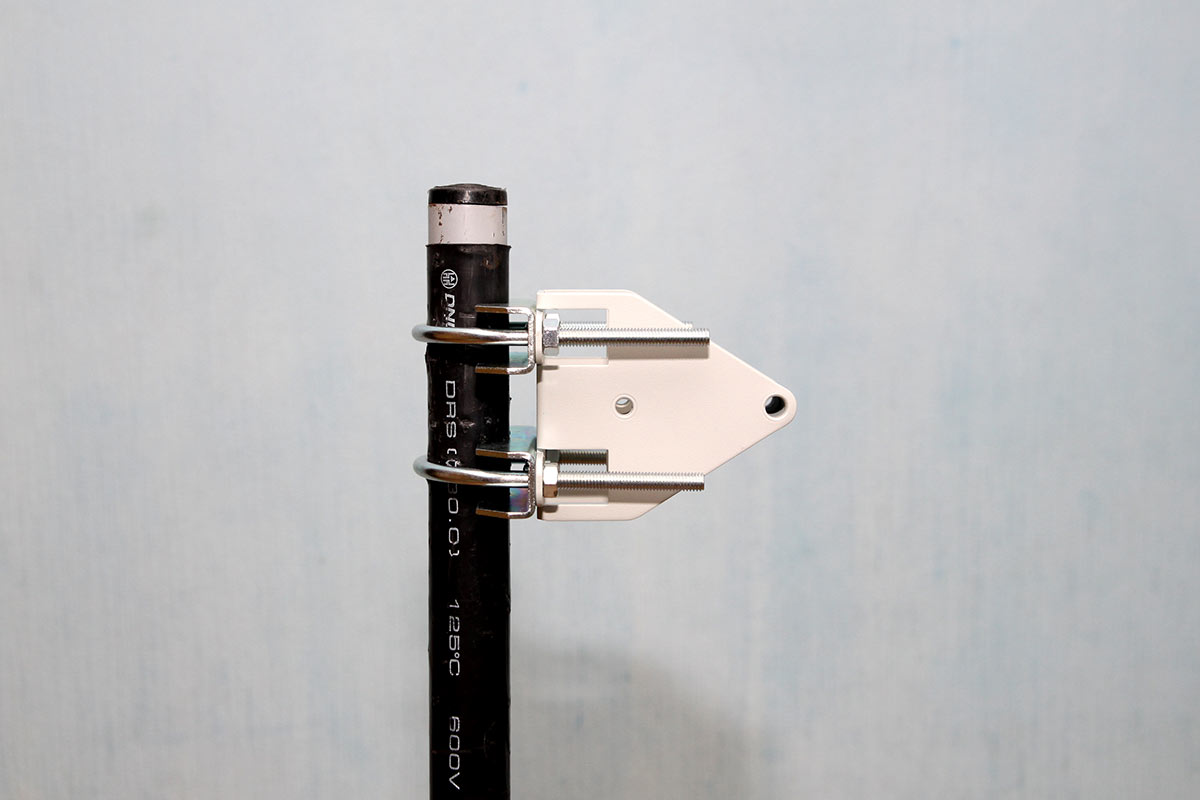

Тільки почавши збирати підвісну систему, ми зрозуміли, навіщо виробник укомплектував цю точку доступу, паперовою інструкцією.

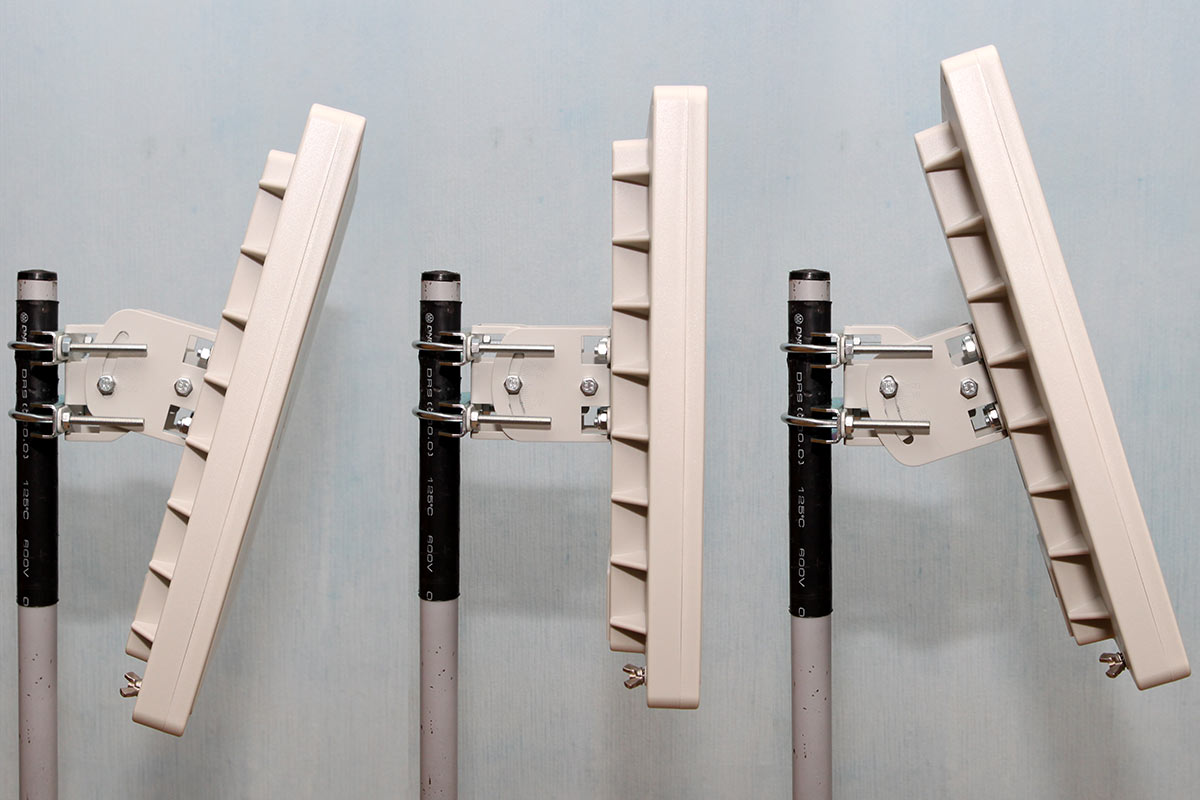

Але не дивлячись на досить складну конструкцію, вона виявилася досить практичною та зручною. З її допомогою можна досить точно юстувати пристрій у вертикальній площині, домагаючись кутів нахилу від -20⁰ до +20⁰. Отримуючи тим самим, максимально можливий рівень сигналу, як наслідок, якість бездротового з'єднання і пропускну здатність.

Однак, для того, щоб справитися з цим завданням, вам як мінімум, знадобиться не велика хрестова викрутка і гайковий ключик на 10. Без цих інструментів, встановити QRT G-2SHPnD, просто не вийде.

Але з іншого боку, враховуючи велику парусність пристрою, необхідність витримувати не малі вітрові навантаження, надійність цього вузла, повинна бути дуже високою.

Технічні характеристики

І ось, ми дійшли до найцікавішого – технічних характеристик. І як вже було сказано, у Routerboard QRT G-2SHPnD вони досить неабиякі. Зокрема, можна виділити вихідну потужність, що дорівнює 35dBm або приблизно 3162mW.

Працює точка доступу, як можна здогадатися з маркування, у частотному діапазоні 2300-2600MHz і підтримує стандарти зв'язку IEEE802.11b/g/n, а також пропроієтарні протоколи Mikrotik Nstrean і NV2. Це дозволяє встановлювати бездротові з'єднання зі швидкістю передачі даних до 300Mbit/s.

Не можна не відзначити високий (17dBi) коефіцієнт посилення вбудованої антени та технологію просторового кодування сигналу – MIMO.

Побудована бездротова точка доступу QRT, на базі мережевого процесора Atheros AR7242 з такою частотою 400MHz. Забезпечена 64MB оперативної DDR пам'яті та 128MB NAND пам'яті.

Для зв'язку з дротовими мережами пристрій має один 10/100/1000Mbit/s Gigabit Ethernet порт. Він же використовується і для подачі електроживлення спільно з даними за допомогою технології PoE з напругою в 8-30V постійного струму. При цьому споживана потужність не перевищує 19W.

З додаткових можливостей, QRT G-2SHPnD має вбудовані сенсори температури та напруги живлення, а також звуковий індикатор та 8 світлодіодних індикаторів.

Програмне забезпечення

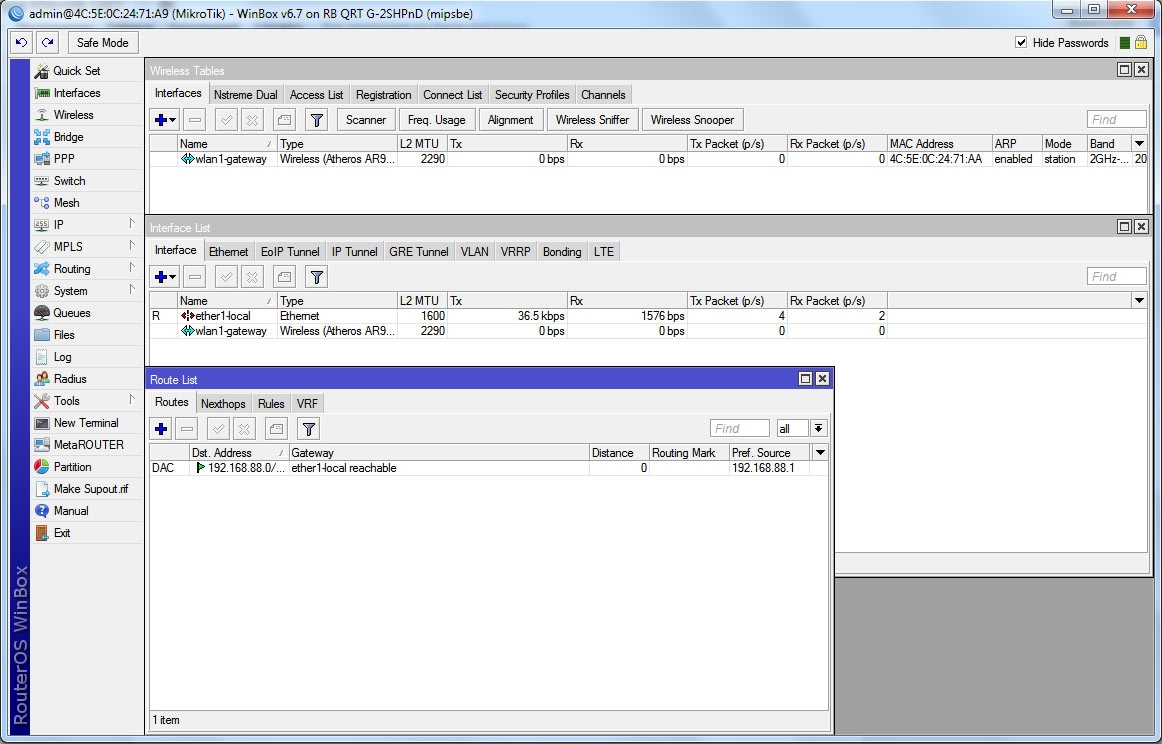

Як і все обладнання від компанії Mikrotik, дана точка доступу працює під управлінням фірмової мережевої операційної системи Mikrotik RouterOS v6.x. Що робить її досить потужним інструментом для розгортання бездротових мереж різної складності. А рівень ліцензії Level4, дозволяє прямо "з коробки" використовувати її як як клієнтське обладнання (CPE), так і як базові станції для мереж з топологією точка-точка або ж, точка-многоточка.

Розповідати про всі переваги RouterOS, у цій статті, не має особливого сенсу, та й практично неможливо. І якщо ви ще не знайомі з нею, то радимо прочитати ряд статей на нашому сайті, присвячених цій темі.

Застосування

Звичайно ж, основна сфера використання Mikrotik QRT G-2SHPnD, це швидке і невитратне розгортання широкосмугових бездротових мереж за типом крапка-точка, на досить далекі відстані. І виробник доклав максимум зусиль, для того, щоб цей пристрій зайняв гідне місце на ринку. Дуже висока вихідна потужність, у поєднанні з неперевершеними можливостями мережевої операційної системи Mikrotik RouterOS, роблять серію QRT, справді унікальною.

Крім того, в деяких випадках, пристрій може бути застосований і для розгортання ширших мереж крапка-крапка. Причому, як як базова станція, так і як клієнтське обладнання. Даючи можливість використовувати різні конфігурації, включаючи бездротовий маршрутизатор, шлюз і т.д. Як зазначалося вище, все це доступно завдяки розширеному рівню ліцензії.

Враховуючи все це, можна з упевненістю сказати, що QRT G-2SHPnD, може стати чудовим вибором, не тільки для кінцевих користувачів, а й для середніх та великих компаній та операторів зв'язку.
