Огляд бездротової точки доступу LigoPTP 5-23 PRO

Компанія LigoWave , незважаючи на совий молодий вік (заснована вона у 2007 році), вже встигла завоювати ринки багатьох країн світу. І все завдяки тому, що її основною продукцією, є високопродуктивні бездротові рішення операторського класу, побудовані на передових технологіях і використовують сучасні апаратні платформи в сукупності з надійним і функціональним програмним забезпеченням. Що повністю задовольняє потреби зростаючої мережевої інфраструктури.

Так, одним з найпопулярніших продуктів компанії є серія LigoPTP, призначена для створення широкосмугових бездротових канал зв'язку, за типом точка-точка. І саме про дані пристрої ми сьогодні і розповімо, на прикладі моделі LigoPTP 5-23 PRO, яка, на наш погляд, максимально розкриває можливості даного обладнання.

Комплект поставки

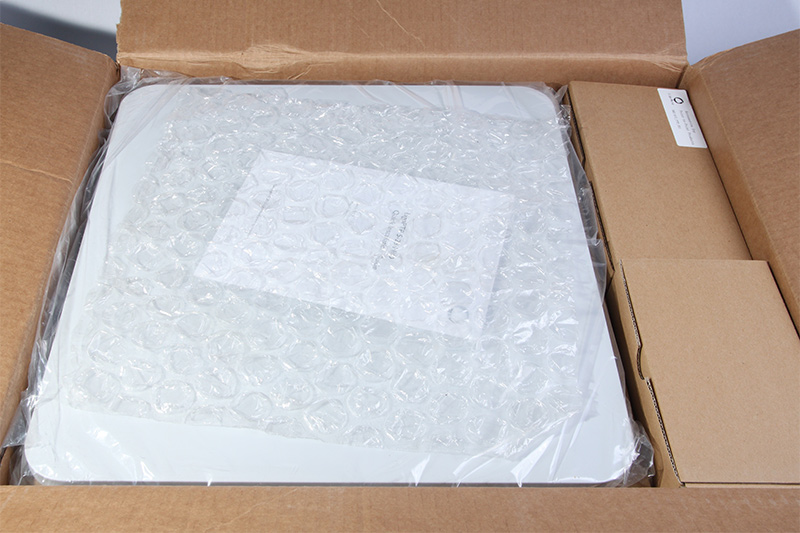

Як і більшість професійного обладнання та пристроїв операторського класу, LigoPTP 5-23 PRO поставляється у стандартній для цього виробника, картонній коробці білого кольору, без жодних надмірностей чи прикрас. На самій упаковці можна побачити лише логотип LigoWave і невелику наклейку з назвою моделі та її серійним номером.

Всередині упаковки всі елементи комплекту постачання упаковані в окремі відсіки, і все зроблено таким чином, щоб звести до мінімуму можливі пошкодження в процесі транспортування.

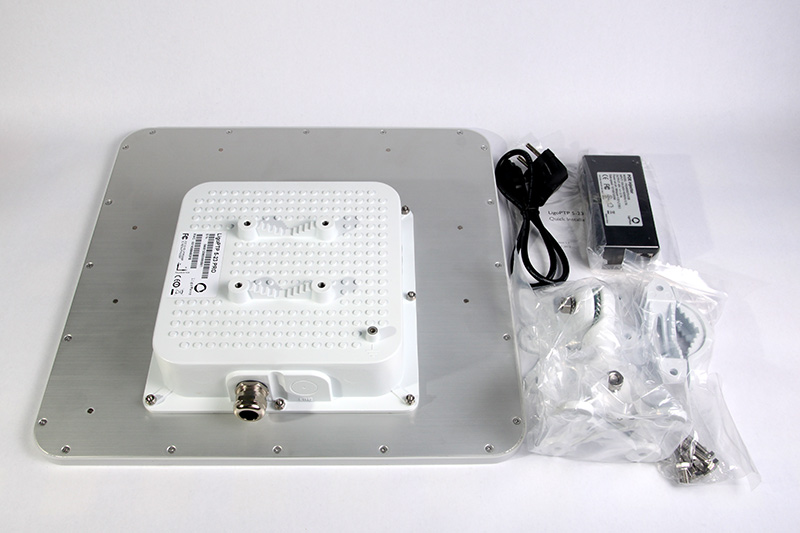

А сам комплект поставки включає:

- бездротову точку доступу LigoPTP 5-23 PRO

- PoE інжектор

- мережевий шнур живлення

- кріпильний кронштейн

- кріпильна фурнітура

- інструкція у друкованому вигляді

Одним словом, комплект поставки повністю самодостатній і має все необхідне для швидкого введення пристрою в експлуатацію.

Зовнішній вигляд та інтерфейс

Навіть за вагою упаковки, можна зрозуміти, що перед вами щось досить надійне. І так воно й є. Виконана дана точка доступу із міцних матеріалів - алюмінієвих сплавів та високоміцного пластику. Що відразу говорить про те, що її застосування, можливо в найрізноманітніших, навіть дуже суворих погодних умовах, протягом тривалого часу.

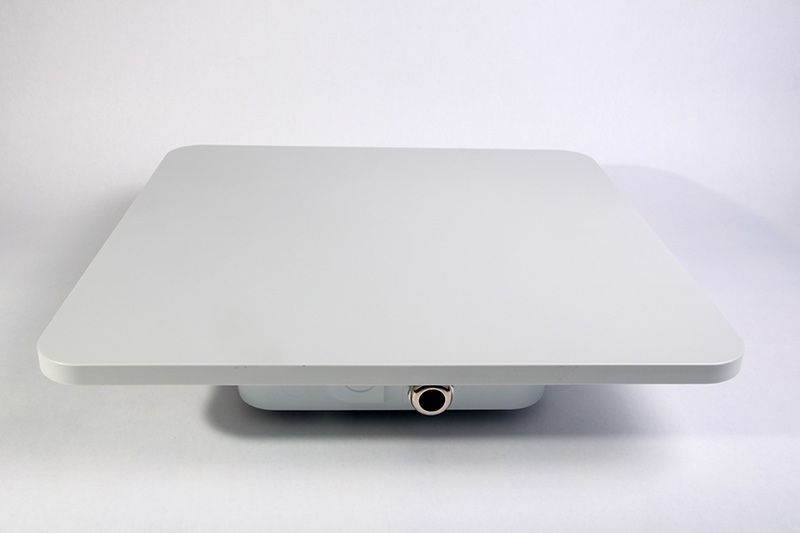

Передня частина пристрою – це антена. На її лицьовій стороні немає жодних написів або логотипів, просто плоска поверхня.

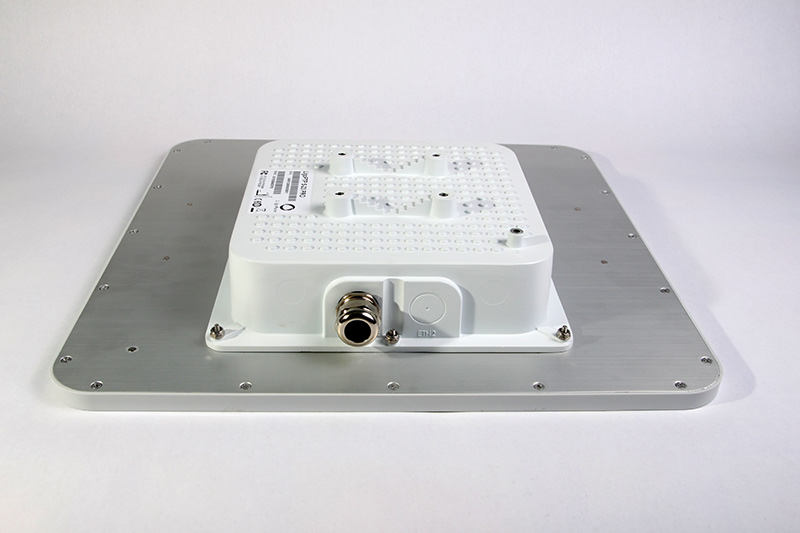

А зі зворотного боку, під міцним металевим корпусом, прихований сам пристрій. Позаду якого є спеціальні отвори для кріплення. Причому LigoPTP 5-23 PRO може кріпитися як безпосередньо, до вертикальної щогли, так і до інших поверхонь, за допомогою кронштейна зі змінним кутом.

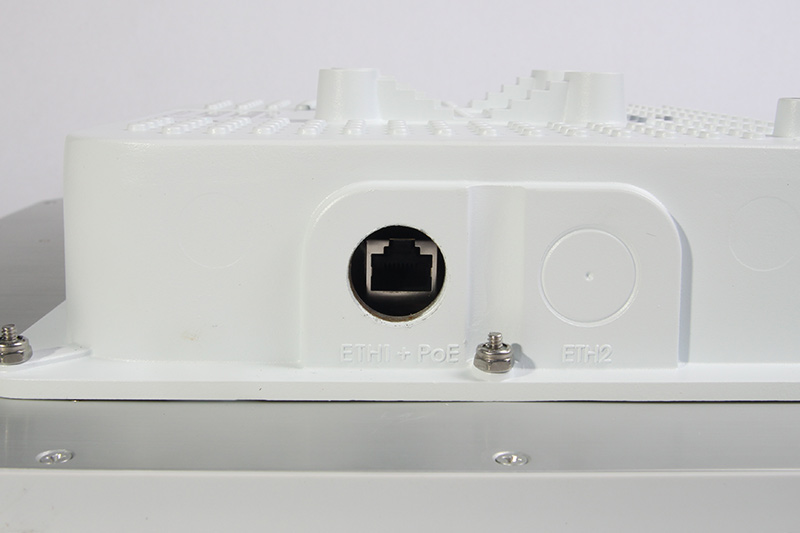

З інтерфейсів, LigoPTP 5-23 PRO має тільки один RJ45 Ethernet порт, зате - Гігабітний, яким здійснюється зв'язок пристрою з провідними мережами і подача електроживлення по протоколу PoE. Від попадання вологи і впливу інших атмосферних явищ порт захищений спеціальним ковпачком, який надійно фіксує кабель і герметично закриває внутрішній вміст точки доступу.

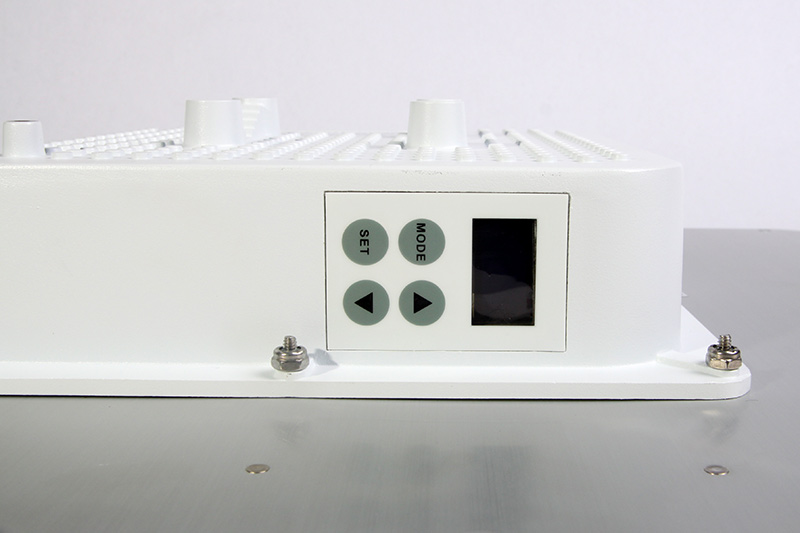

Також, на одній із сторін пристрою, є чотири кнопки керування та OLED дисплей, покликані полегшити процес налаштування обладнання. А також призначені для контролю за роботою бездротового каналу зв'язку.

Технічні характеристики

Звичайно ж, у розповіді про будь-яке обладнання, найважливішим та цікавим розділом, є технічні дані та характеристики пристрою. Тим більше що у випадку з бездротовою точкою доступу LigoPTP 5-23 PRO є про що розповісти.

Почати, звичайно ж, варто з того, що працює LigoPTP 5-23 PRO в частотному діапазоні 5.150-5.915GHz, де досить чистий ефір, з невеликою кількістю перешкод. Що робить канали зв'язку, створені із застосуванням цього обладнання, є досить стійкими. При цьому, для зв'язку, використовується пропрієтарний протокол, розроблений компанією LigoWave, спеціально для PtP обладнання - W-Jet protocol, а також сучасна технологія - 2x2 MIMO, з шириною каналу до 40MHz, що дозволяє значно розширити смугу пропускання.

Максимальна вихідна потужність LigoPTP 5-23 PRO становить 28dBm. А вбудована антена, працює в горизонтальній та вертикальній поляризаціях з шириною променя 8 градусів і має досить хворий коефіцієнт посилення, до 23dBi.

Як уже було сказано раніше, для зв'язку з провідними мережами, LigoPTP 5-23 PRO, оснащена одним 10/100/1000MBit/s Gigabit Ethernet портом, яким, разом з даними, подається і живлення на пристрій з напругою до 48V постійного струму. При цьому споживана потужність не перевищує 8W.

Все разом дозволяє встановлювати бездротове з'єднання між двома такими пристроями з сумарною пропускною здатністю до 220Mbps (100Mbps Full-Duplex) на досить великі відстані в десятки кілометрів.

Програмне забезпечення

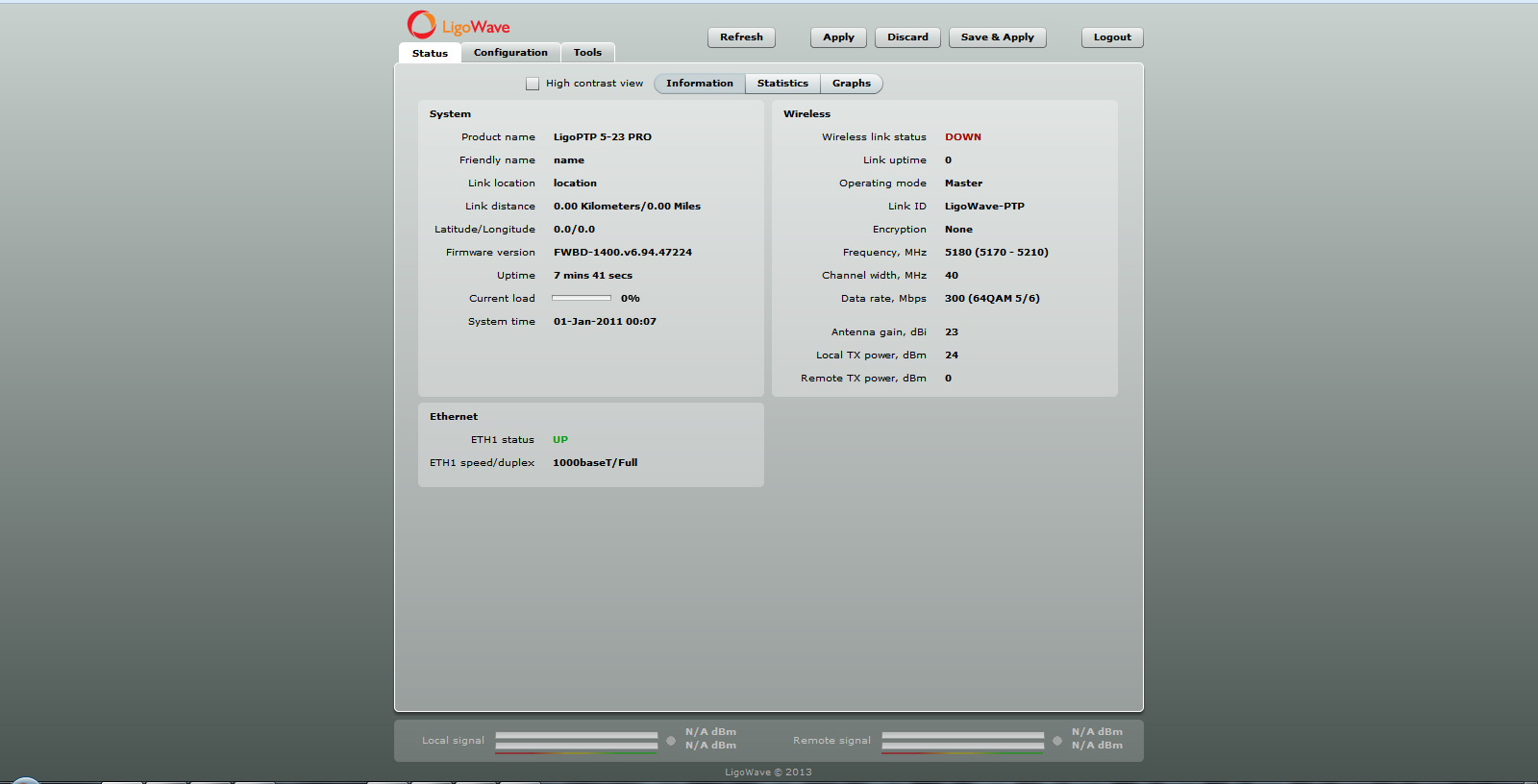

Не маловажним, буде розповісти і про програмне забезпечення, під керуванням якого працюють бездротові точки доступу LigoPTP. Воно спеціально розроблене компанією виробником для своїх пристроїв. Сам інтерфейс мікропрограми досить зрозумілий і простий у використанні. Виконувати будь-які налаштування досить легко, крім того, є досить велика статистика за станом з'єднання. Ще хочеться помітити, що потрапляючи вперше на сторінку web-інтерфейсу пристроїв компанії LigoWave, можна знайти схожість із продукцією деяких інших брендів, наприклад Deliberant. Однак, ця подібність не зовсім повна, та й вона зрозуміла, тому що обидві ці торгові марки належать одному виробнику. За винятком того, що для зв'язку обладнання LigoPTP не використовує протоколи сімейства IEEE802.11, а застосовує свій власний протокол, W-Jet. А під торговою маркою Deliberant, випускається обладнання більшою мірою, орієнтоване на клієнтську частину WISP мереж.

Також, хочеться відзначити, що управління даними ПЗ, може здійснюватися, як через web-інтерфейс GUI, так і за допомогою командного рядка (CLI), за протоколом SSH.

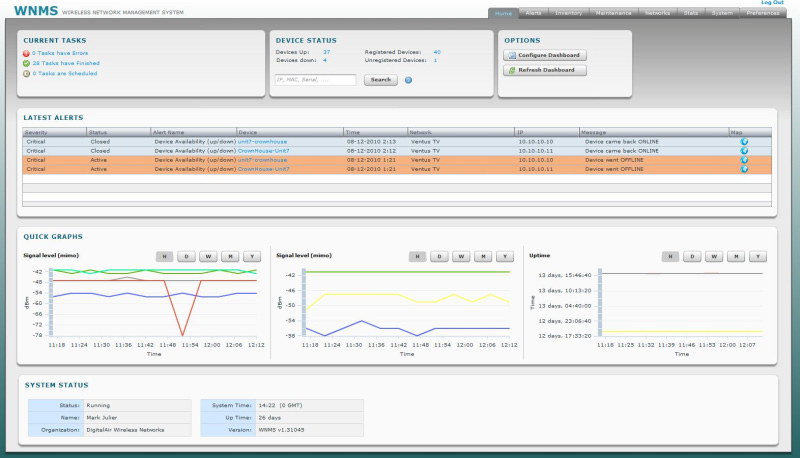

А також однією з особливостей можна назвати можливість інтеграції з централізованими системами управління, такими як Wireless Network Management system (WNMS) і WNMS Cloud. Які дозволяють керувати бездротовими мережами та вести моніторинг їхньої роботи з одного місця. При цьому підтримують велику кількість (до кількох тисяч) пристроїв різних виробників.

Тестування та експлуатація

Ми провели низку тестів з використанням бездротового каналу зв'язку, побудованого із застосуванням точок доступу LigoPTP 5-23 PRO. Однак, дана тема виявилася досить великою, і на наш погляд, варта окремої статті - Створення та тестування бездротового мосту на базі LigoPTP 5-23 PRO , з якою ви можете ознайомитися, перейшовши за посиланням. Але забігаючи вперед, одразу скажу, що всі, навіть сміливі очікування, пов'язані з цим пристроєм, повністю виправдалися, і воно показало себе з найкращого боку.

Висновок

Підбиваючи підсумки цього огляду, хочеться відзначити, що LigoPTP 5-23 PRO, як представник усієї лінійки обладнання LigoPTP від компанії LigoWave, є самодостатнім пристроєм, здатним задовольнити потреби більшості операторів зв'язку, пов'язаних із побудовою бездротових каналів на великі відстані. Такі канали не тільки є стійкими, але й забезпечують досить високу пропускну здатність.

Крім того, LigoPTP 5-23 PRO має надійне конструктивне виконання, здатне забезпечити безперебійну роботу у важких погодних та кліматичних умовах.

А враховуючи відносно не високу вартість, у поєднанні з перерахованими перевагами, можна сказати, що LigoPTP - це ідеальний вибір для Point-to-Point рішень в рамках не великих підприємств або малих і середніх інтернет провайдерів.
