Огляд бездротової miniPCI-e картки Mikrotik R11e-5HnD

Дотримуючись своїх традицій, компанія Mikrotik випускає велику кількість OEM компонентів, таких як системні плати сімейства RouterBoard , корпуси, плати розширення, у тому числі і бездротові модулі. Одна з новинок серед таких моделей, miniPCI-e карта R11e-5HnD , про яку ми сьогодні і поговоримо в цьому невеликому огляді.

Постачання Mikrotik R11e-5HnD

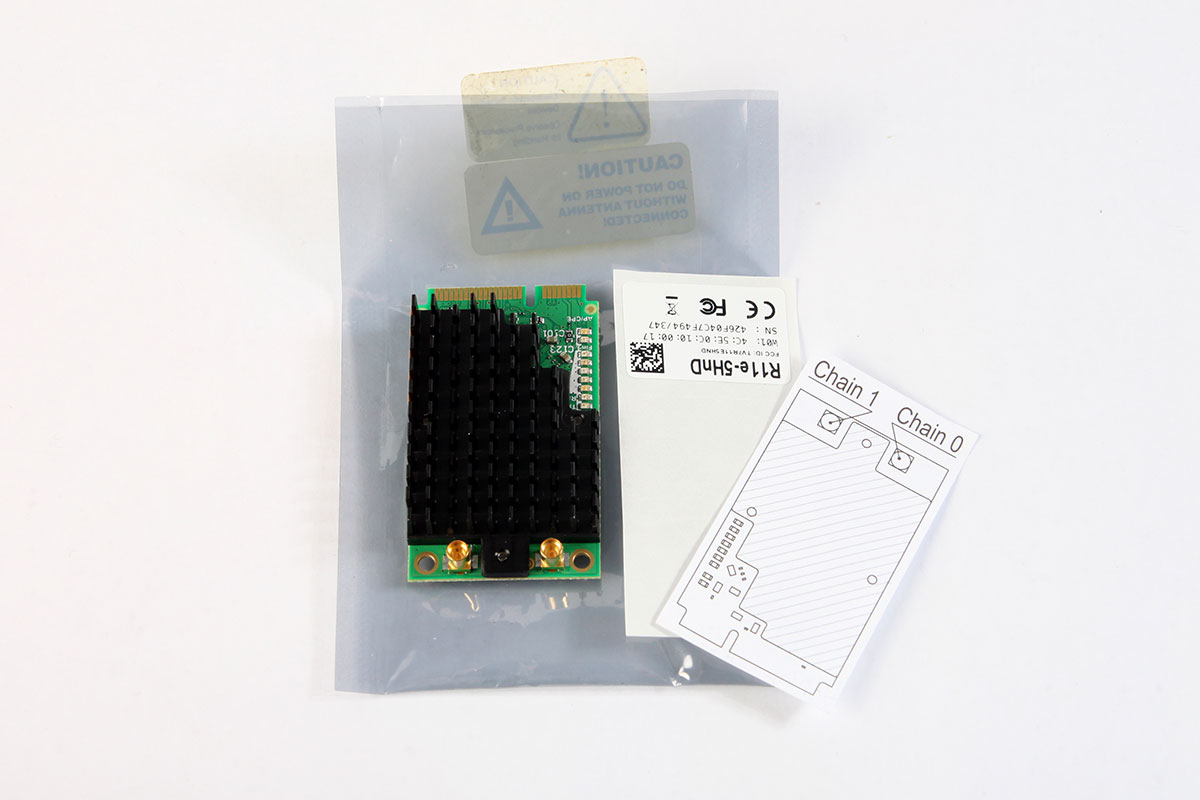

Постачається Mikrotik R11e-5HnD, як і належить більшості OEM елементів, у невеликому антистатичному пакеті, з характерними жовтими попереджувальними наклейками.

Упаковка Mikrotik R11e-5HnD

Як можна здогадатися, у комплекті, окрім самої карти, немає нічого. Хіба що етикетка.

Зовнішній вигляд

Габаритні розміри карти повністю відповідають стандарту miniPCI-e, і разом з радіатором складають 51x30x13mm. Однак, наявність досить потужного радіатора, може перешкодити встановленню в деякі системні плати. Тим не менш, виробник говорить про повну сумісність з більшістю пристроїв, що підтримують плати розширення цього стандарту.

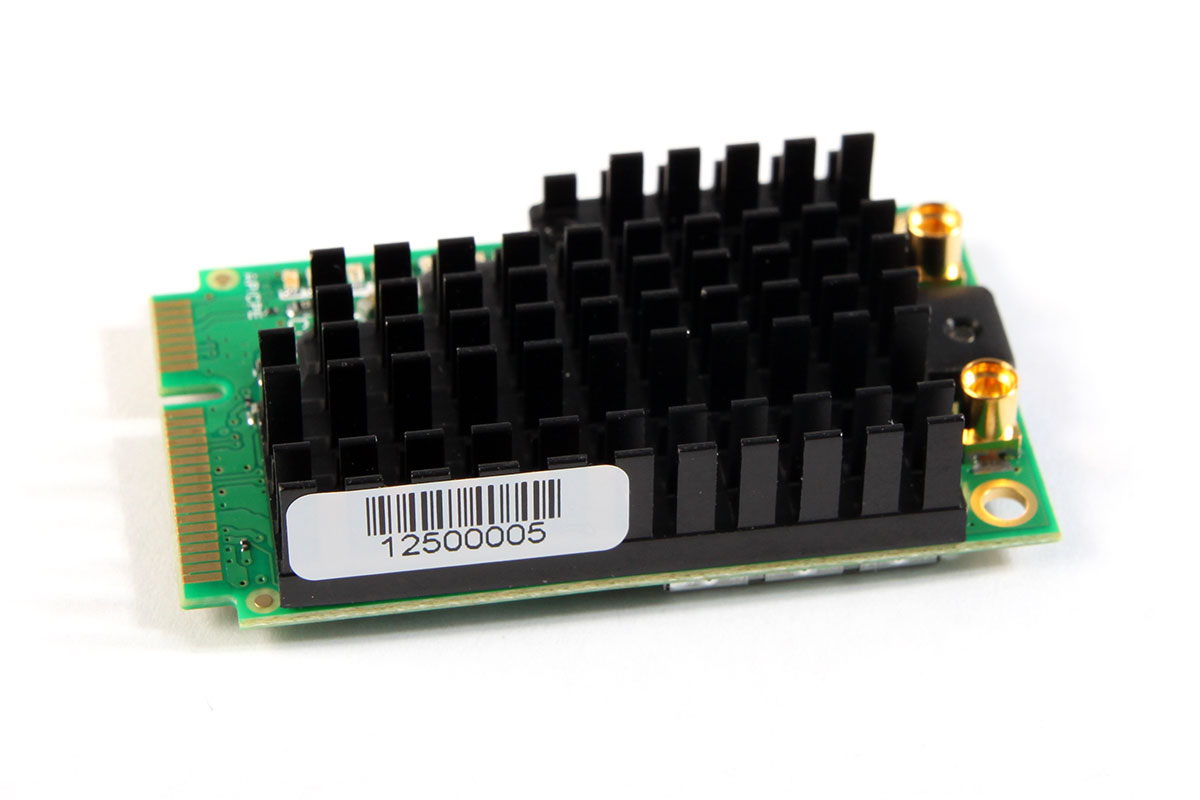

Зовні R11e-5HnD мало чим відрізняється від подібних плат. З одного боку, ми бачимо стандартний miniPCI-e роз'єм, центральна частина, майже вся прихована під решіткою радіатора, а на протилежній стороні, два позолочених MMCX роз'єми.

Mikrotik R11e-5HnD

Єдине, що забирає частину лівої сторони картки у радіатора, це 9 світлодіодних індикаторів. Хоча, одразу так і не скажеш… SMD елементи, всі дуже схожі один на одного.

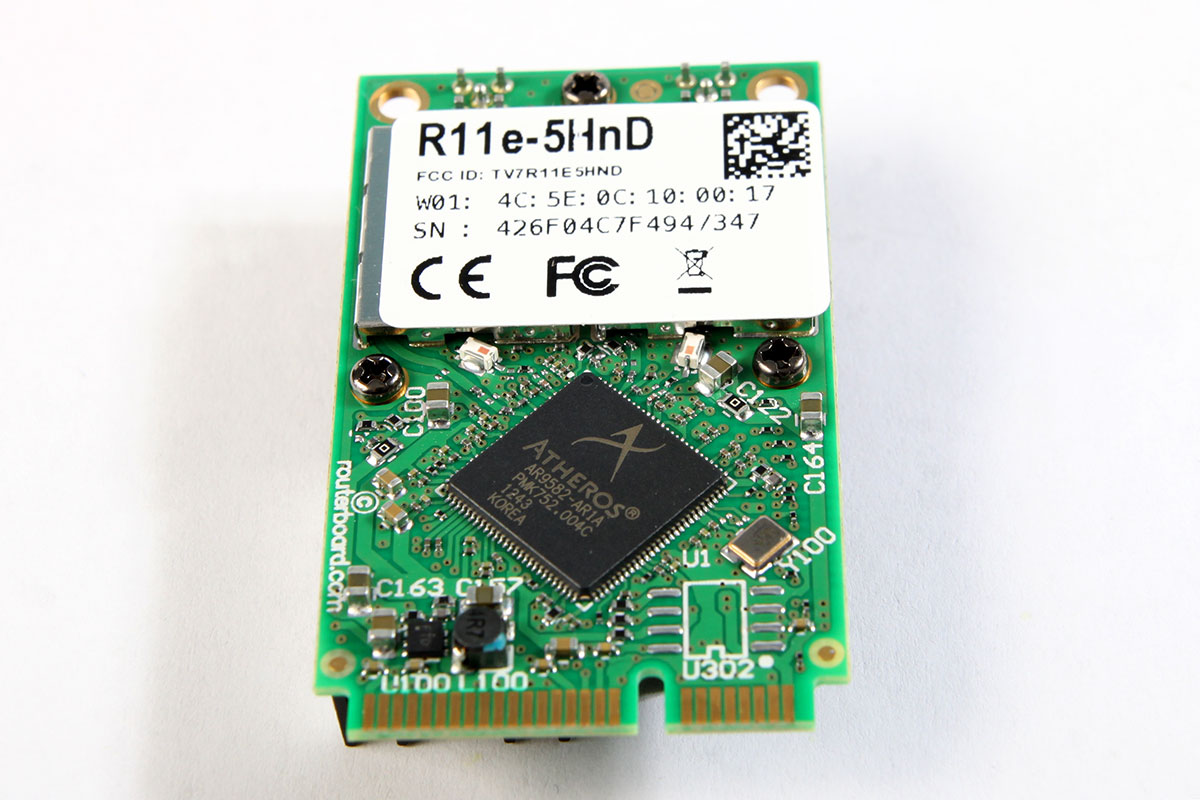

У нижній частині плати, видно, прихований під захисним кожухом та наклейкою, радіочастотний тракт, та чіп від компанії Atheros. Але про чіпи та інші технічні нюанси - нижче.

R11e-5HnD

В цілому, як і більшість обладнання від компанії Mikrotik, бездротова карта R11e-5HnD, не викликає жодних нарікань щодо якості виконання. Монтажна плата, всі елементи, якість складання – все на досить високому рівні. Видно, що компанія цінує свою репутацію і не економить на дешевих елементах.

Технічні характеристики miniPCI-e карта R11e-5HnD

А ось технічні характеристики Mikrotik R11e-5HnD набагато цікавіше, ніж її зовнішній вигляд.

Плата побудована на базі сучасного мережевого чіпа Atheros AR9582, і, відповідно, може працювати в частотному діапазоні 4920-5920MHz. Вона повністю підтримує роботу стандартів бездротового зв'язку IEEE 802.11a/n та технологію просторового кодування сигналу MIMO 2x2, що дозволяє за її допомогою розгортати бездротові з'єднання з канальною швидкістю до 300Mbit/s. При цьому максимальна вихідна потужність становить 500mW (27dBm).

Ну і як уже говорилося, плата має форм-фактор miniPCI-e, що дозволяє використовувати її практично з будь-яким обладнанням, що підтримує роботу з платами розширення цього стандарту. Для контролю за активністю прийому/передачі та рівня радіосигналу, R11e-5HnD має 9 LED індикаторів.

Потужність плати, що споживається, становить не більше 5W.

Підсумок

І так, ми бачимо, що компанія Mikrotik, не зупиняється на досягнутому, і постійно випускає новинки як готові до експлуатації "з коробки", так і різні OEM компоненти.

Зокрема, бездротова miniPCI-e карта Mikrotik R11e-5HnD, хоч і не є вінцем інженерної думки або топовою моделлю в лінійці, може стати корисним доповненням до вашої базової станції, репітера або навіть клієнта. Додавши можливість роботи у частотному діапазоні 5GHz або просто збільшивши кількість бездротових інтерфейсів.

Mikrotik R11e-5HnD, повністю сумісна із системними платами від цього виробника. Наприклад, з такими як RB911, RB912, RB800 та деякими іншими.
