Огляд Ubiquiti EdgeRouter Lite

Огляд Ubiquiti EdgeRouter Lite

Нещодавно, компанія Ubiquiti Networks, представила нову лінійку надпродуктивних маршрутизаторів, під загальною назвою EdgeMAX. Які, за заявою виробника, мають стати одними з найпотужніших мережевих пристроїв на ринку, та справлятися з навантаженнями до 1 000 000 pps. І ось, сьогодні ми спробуємо поближче познайомитися з наймолодшим представником цього сімейства - Ubiquiti EdgeRouter Lite (маршрутизатор).

Комплект поставки

Упаковка Ubiquiti Edge Router Lite , зовні дуже нагадує більшість інших пристроїв Ubiquiti Networks. Коробка виконана з високоякісного картону, має глянсову поліграфію, де на чорному тлі зображено маршрутизатор, його назву, логотип компанії, короткі характеристики і т.д. Присутня також голографічна наклейка, що свідчить про автентичність пристрою, та етикетка із серійним номером, датою випуску та версією програмного забезпечення.

Усередині упаковки, всі елементи пристрою, акуратно розкладені в спеціальному лотку з картону, що переробляється, що запобігає зсуву і випадковому пошкодженню в процесі транспортування.

У сам комплект поставки, крім EdgeRouter Lite (маршрутизатор), входить зовнішній блок живлення з вихідною напругою 12V і силою струму в 1A, шнур електроживлення, інструкція з експлуатації в паперовому вигляді і болти кріплення, для установки пристрою на вертикальні поверхні (наприклад на стіну ).

Зовнішній вигляд та інтерфейси

Перше, на що відразу ж звертаєш увагу, розпаковуючи Edge Router Lite (маршрутизатор), його вагу. Він досить легкий, навіть незважаючи на металевий корпус. І спочатку, він навіть обманює перші очікування, тому що інші маршрутизатори з подібними характеристиками, як прищепило - набагато важче. Та й розміри його, дуже скромні, 197.52x91x28мм, а вага, всього 289.2 грам.

Як уже говорилося, корпус Edge Router Lite (маршрутизатор), повністю виконаний з металу, і покритий порошковою фарбою чорного кольору. На нижній, верхній та задній сторонах, у корпусі виконана перфорація, для покращення теплообміну пристрою. Крім цього, на верхній кришці білою фарбою нанесено логотип UBNT і назву маршрутизатора.

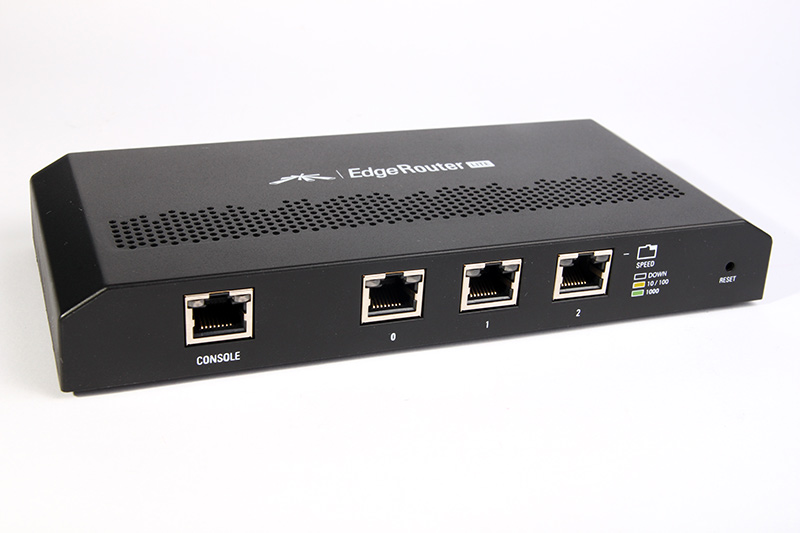

Всі основні інтерфейси розташувалися на передній панелі. Тут ми бачимо порт консолі управління у вигляді стандартного RJ-45 роз'єму і три таких же роз'єми, тільки вже 10/100/1000Mbps Gigabit Ethernet портів, які мають світлодіодну індикацію швидкості підключення і передачі даних, а також кнопку скидання.

На задній панелі розташований тільки роз'єм підключення живлення та невеликий гвинтик для заземлення маршрутизатора.

А на нижній частині пристрою є чотири гумові ніжки, що запобігають ковзанню при встановленні його на горизонтальні поверхні і два спеціалізованих отвори, для кріплення на вертикальні поверхні.

Так що, як ми бачимо, зовні Ubiquiti EdgeRouter Lite (маршрутизатор) мало чим виділяється з "сірої маси" більшості мережевих пристроїв. Але зовнішній вигляд, ще ні про що не
каже, адже найголовніше, це його можливості та апаратне та програмне забезпечення.

Технічні характеристики

Ось ми плавно і підійшли до найцікавішого, до технічних характеристик. А вони у EdgeRouter Lite ( маршрутизатор ), не такі вже й неабиякі. І почнемо ми за традицією з процесора та апаратного забезпечення.

Побудований цей маршрутизатор на базі двоядерного мережевого MIPS64 процесора з тактовою частотою в 500MHz. Він також має 512MB DDR2 оперативної пам'яті і має 2GB вбудованої Flash пам'яті. І як ми бачимо, навіть з такими даними, що не найбільш виділяються, інженери змогли зробити такий пристрій, про який вони сміливо заявляють, що його сумарна пропускна здатність становить 3Gbps.

Про інтерфейси, ми вже згадували, EdgeRouter Lite (маршрутизатор) має три 10/100/1000Mbps Gigabit Ethernet порти та один послідовний порт із роз'ємом RJ-45.

А харчуватися може від будь-якого зовнішнього джерела живлення з напругою від 9 до 12V постійного струму.

Програмне забезпечення

Для всієї нової серії пристроїв EdgeMAX компанія Ubiquiti Networks розробила найновішу мережну операційну систему EdgeOS, яка встановлена і в моделі Ubiquiti EdgeRouter Lite (маршрутизатор). Ця операційна система, незважаючи на всю свою інноваційність, побудована на базі web-технологій і зовні схожа на решту програмних продуктів компанії, під керівництвом яких, працюють і бездротові точки доступу і звичайні маршрутизатори. Тому, якщо ви хоч раз мали справу з пристроями Ubiquiti, зовні інтерфейс EdgeOS здасться вам знайомим.

Ну і звичайно ж, всі основні функції сучасного маршрутизатора, притаманні всім пристроєм, що працює під управлінням Ubiquiti EdgeOS. Це програмне забезпечення включає всі функції маршрутизації і багато іншого. Ви можете створювати віртуальні мережі VLAN, мости, агрегацію каналів, тунельні з'єднання, використовувати OSPF, RIP та BGP протоколи маршрутизації, використовувати брандмауер для забезпечення безпеки та створювати безпечні з'єднання VPN з використанням протоколів IPsec, OpenVPN, L2TP, PPTP. Усі функції управляються з єдиної уніфікованої конфігурації, доступ до якої можна отримати як з Web-інтерфейсу, так і з командного рядка.

Причому найцікавіше в EdgeOS, що вона побудована на open platform базі та в її основі лежить дистрибутив Debian® Linux. Тому ви маєте повний доступ на системному рівні, включаючи root права, всю ієрархію файлової системи і т.д. І як наслідок, це дозволяє встановлювати та використовувати існуючі Debian пакети, і ви навіть можете створювати власні за допомогою стандартних інструментів. Що в свою чергу дозволяє досить гнучко керувати не тільки маршрутизацією, але й іншими аспектами всієї системи.

І як ми бачимо, EdgeOS це не просто чергова мережева ОС для маршрутизаторів, а свого роду екосистема, яка в майбутньому може "звернути" різноманітними додатковими можливостями, у тому числі завдяки силам ентузіастів. Крім того, більшості системних адміністраторів, повний доступ до системи, та й сам Linux, напевно припадуть до душі. При цьому, не залишаться осторонь і звичайні користувачі, адже інтуїтивно зрозумілий Web-інтерфейс, під силу навіть новачкам. А на нашому сайті, ви можете знайти докладні інструкції з налаштування EdgeOS .

Тести та експлуатація

Ну і звичайно ж, вся ця розповідь буде не повною, якщо Ubiquiti EdgeRouter Lite (маршрутизатор) не перевірити в дії. Тому що лабораторні тести – це одне, а реальна експлуатація, часто показує зовсім інші сторони будь-якої техніки.

Відразу скажу, що спеціалізованого обладнання для тестів ми не маємо, і всі тести вирішено проводити в реальних умовах. Іншими словами, EdgeRouter Lite буде використаний як офісний маршрутизатор і справлятися йому доведеться з навантаженнями нашої мережі. А оскільки даний маршрутизатор має всього 3 Ethernet порти, один з яких задіяний для підключення до провайдера мережі Інтернет, то для нормальної роботи, додатково була задіяна ще одна новинка від Ubiquiti Networks - TOUCHSwitch PoE .
Відразу вразило те, що налаштування всієї мережі, незважаючи на новизну пристрою, не зайняло багато часу. Реально, як і обіцяв виробник, все зрозуміло на інтуїтивному рівні. Були налаштовані всі правила та політики Firewall, налаштований NAT, встановлено з'єднання з провайдером за протоколом PPPoE, і навіть створено дві окремі віртуальні мережі VLAN з різною адресацією для різних відділів. Але не обійшлося без певних труднощів. Так, наприклад, деякі операції, доступні тільки з консолі, припустимо, створення мосту між інтерфейсами eth1 і eth2.

Але, швидше за все, ці недоробки незабаром будуть виправлені виробником.

Після здійснення всіх основних налаштувань, маршрутизатор був інтегрований у мережу і ми дійсно були приємно здивовані. З усім навантаженням офісної мережі він справлявся без особливих зусиль. Середнє навантаження становило від 600 до 900Mbps, про що і свідчать наведені нижче графіки.

Максимально зафіксоване завантаження процесора, в цьому режимі, не перевищувало 20-22%, що говорить про те, що заявлені виробником 3Gbps, це цілком реальні цифри.

Пропрацювавши кілька днів поспіль, Ubiquiti Edge Router Lite (маршрутизатор) не викликав жодного нарікання, всі необхідні зміни вносилися в конфігурацію вже під час експлуатації. І жодних затримок чи збоїв мережі помічено не було. Єдине, про що варто ще згадати, так це те, що навіть при мінімальному навантаженні корпус пристрою досить сильно нагрівається, як це може позначитися на подальшу роботу при більш високих навантаженнях, не відомо.

Висновки

Компанія Ubiquiti Networks завжди була на передовій лінії сучасних технологій у галузі мережевих рішень. І якщо раніше, основним видом її діяльності вважалися бездротові пристрої, то з появою сімейства EdgeMAX і зокрема маршрутизатора EdgeRouter Lite, компанія зробила серйозну заявку на завоювання ринку SOHO маршрутизаторів для малого та середнього бізнесу.

Безперечно, EdgeRouter є досить цікавою новинкою, яка має досить великий потенціал. А враховуючи її високу продуктивність та пропускну здатність, вона може зайняти гідне місце на ринку.

У процесі експлуатації, маршрутизатор показав себе з найкращого боку, і не викликав ніяких нарікань. А можливість самостійної модифікації програмного забезпечення та повний root доступ до системи, що відкривають перед системними адміністраторами, практично необмежені можливості.

Все це робить EdgeRouter Lite (маршрутизатор) чудовим вибором, навіть для невеликих провайдерів, не кажучи вже про його застосування як шлюз у невеликих та середніх компаніях, для яких важливим є надійність та висока пропускна спроможність.
