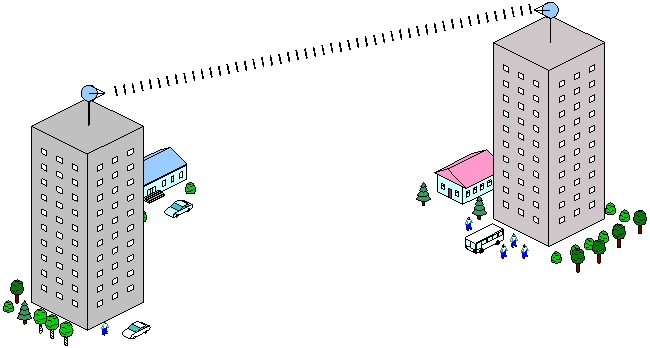

Устаткування для створення бездротових каналів типу точка-точка

Напевно, ніхто не буде сперечатися, що сьогодні, використання бездротових каналів зв'язку на середні та дальні відстані, більш економічно вигідно, ніж прокладання кабелю. І зайвим підтвердженням цього, є широкий асортимент бездротових пристроїв цього класу, представлений практично у всіх спеціалізованих магазинах. Однак, не завжди користувач може правильно вибрати необхідне саме йому обладнання, і часто набуває заздалегідь переважають за вимогами точки доступу, тим самим витрачаючи зайві кошти, або ж на оборот, "викидає" гроші на пристрої, які в результаті не можуть забезпечити належного рішення його задач.

Саме тому ми сьогодні постараємося розглянути кілька конкретних прикладів створення бездротових каналів зв'язку з використанням того чи іншого обладнання від різних виробників. Підходять як для вирішення найпростіших повсякденних завдань, так і для створення магістральних каналів індустріального рівня.

Ітимемо від простого до складного, тому почнемо з найпростішого, але досить поширеного завдання, коли на відстань від кількох сотень метрів до 1-2 кілометрів, необхідно “прокинути” мережу. Найчастіше це пов'язано з тим, що необхідно провести Інтернет у якусь віддалену точку. І в цьому випадку, коли не потрібна велика ширина бездротового каналу і висока пропускна здатність, найоптимальніше взяти за основу, не дороге обладнання, що використовує стандарти бездротового зв'язку IEEE 802.11b/g і працює в частотному діапазоні 2.4GHz.

Наприклад, модель TL-WA5210G від компанії TP-Link. Основною і найголовнішою перевагою цієї моделі є його відносно не висока вартість при досить не поганих технічних характеристиках. З її допомогою можна легко встановити з'єднання зі швидкістю до 54Mbit/s, що може забезпечити реальну швидкість передачі даних, до 20Mbit/s, на відстань до 2км без втрати швидкості в умовах прямої видимості. Відстань може бути і в троє більшою, проте на шкоду пропускній спроможності.

А тепер піднімемо планку, і припустимо, що нам потрібна трохи більша пропускна здатність і на більш далеку відстань. Тут нам треба вже підбирати обладнання, що працює зі стандартом бездротового зв'язку IEEE 802.11n. І найкращим зразком такого обладнання, по праву є моделі сімейства NanoStation від компанії Ubiquiti Networks, наприклад, NanoStation M2 .

Підтримка стандарту IEEE 802.11n, технології MIMO2x2 та власної технології Ubiquiti AirMAX дозволяють створювати на базі цих пристроїв бездротові канали зв'язку зі швидкістю з'єднання в 150Mbit/s, на відстані від 5 до 15км в умовах прямої видимості. Це чудовий зразок інженерної думки, який став бестселером серед продуктів такого класу. Найбільш часто його використовують для створення індивідуальних бездротових з'єднань за типом точка-точка, в тих місцях, де необхідно забезпечити досить високу пропускну здатність на достатньому видаленні.

Але є ще один нюанс, про який просто не можна не сказати, пов'язаний він із використанням частот, що знаходяться в громадському користуванні, до яких належить діапазон 2.4GHz. Так в густонаселеній місцевості може статися така ситуація, що всі частотні канали в цьому діапазоні будуть зайняті, і як наслідок, просто не буде технічної можливості домогтися впевненого та якісного з'єднання на цих частотах. Тут на допомогу може прийти обладнання, що працює в іншому частотному діапазоні, наприклад – 5GHz. Що більше вільний від перешкод зараз.

Майже всі виробники мають у своєму модельному ряді, які можна порівняти за характеристиками моделі, проте працюють у різних частотних діапазонах. Так, в даному випадку, якщо ви з якихось причин не зможете використовувати обладнання 2.4GHz, Ви завжди можете взяти 5GHz версію NanoStation M5 .

Але незважаючи на всю універсальність і популярність серії Ubiquiti NanoStation, її можливості все ж таки обмежені. І насамперед швидкістю та пропускною спроможністю каналу зв'язку створеного на її базі. Яких може вистачити для одного вимогливого до цих параметрів користувача або 2-3 менш вимогливих споживачів. Але потреби в широкосмугових каналах зв'язку, що постійно зростають, викликані в першу чергу збільшенням кількості послуг, що надаються сучасними провайдерами (IPTV, IP телефонія і т.д.), вимагають все нових і більш досконалих рішень. Одним із яких є новітня серія бездротових точок доступу SXT від компанії Mikrotik.

Так модель RouterBoard SXT G-2HnD , або її аналог RouterBoard SXT G-5HnD (працюючий в діапазоні частот 5GHz), завдяки двох канальному радіочастотному модулю та антені з вкрай високим коефіцієнтом підсилення, можуть бути використані для створення бездротових каналів зв'язку за типом точка-точка зі швидкістю з'єднання до 300 Мбіт/с. А гігабітний Ethernet порт у цій моделі, більше не є “вузьким місцем” на шляху від бездротового каналу до звичайного дротового.

Ці бездротові точки доступу використовуються навіть деякими провайдерами для забезпечення зв'язком віддалених багатоквартирних будинків з невеликою кількістю абонентів.

Але все описане вище, це лише більшість завдань, які можуть постати перед вами. Як же бути, якщо потрібно “подолати” набагато більшу відстань? Скажімо за 30км. Виробники подбали і про це. Однак, відразу обмовлюся, що в цьому випадку доведеться купувати ще й додаткову антену, щоб забезпечити впевнений прийом/передачу на таку відстань.

А говорю я про точки доступу з дуже високою вихідною потужністю, більше 1W, а іноді і більше 1.5W. Наприклад, таких як RouterBoard Metal 2SHPn від компанії Mikrotik. Її вихідна потужність складає 1.6W, і призначена для роботи із зовнішніми антенами, що в поєднанні може дати вам можливість створення впевненого з'єднання на відстані до 50км.

Антену, звичайно ж потрібно підбирати, так само як і точку доступу, відповідно до потреб та поставленого завдання. Ми обмовилися про те, що в цій ситуації головною умовою для нас є максимальна дальність, тому й антена нам знадобиться спрямована, з більшим коефіцієнтом посилення. Наприклад, така як Maximus Grid 24 (D-2400-9), у якої цей показник дорівнює 24dBi. З її допомогою, можна легко організувати бездротовий канал зв'язку на досить великі відстані.

Звісно, це не єдиний варіант. Це завдання можна вирішити так само за допомогою обладнання від компанії Ubiquiti Networks. Так серія Bullet M2 у поєднанні з антеною, що має схожі характеристики, може дати такий самий результат.

І як згадувалося, є повні аналоги цих пристроїв, що працюють у діапазоні частот 5GHz. RouterBoard Metal 5SHPn або Bullet M5 у зв'язці з антеною призначеною для роботи на цих частотах, "перенесуть" ваше з'єднання на іншу, більш вільну частоту і забезпечать його стабільність, якщо немає можливості роботи на частотах 2.4GHz.

До речі, враховуючи всепогодне виконання даного обладнання, воно також стане чудовим вибором, у разі підбору пристроїв для роботи в складних і навіть суворих кліматичних умовах.

Але оскільки всіляких завдань та їх рішень може бути безліч, то і цей список можна продовжувати практично до нескінченності. Наприклад, якщо вам не потрібна понад висока дальність, але параметрів пристроїв описаних на початку вам мало. Припустимо, вам необхідно створити бездротовий канал зв'язку на відстань 15-20км з достатньою пропускною спроможністю, то тут вам на допомогу може прийти таке обладнання як NanoBridge M2 , яке вже згадується компанією Ubiquiti Networks.

Яке, до речі, випускається в широкому асортименті і може працювати в деяких, не доступних для пристроїв інших виробників, частотних діапазонах. NanoBridge M3 працює на частотах 3300-3700MHz, а NanoBridge M365 - на частотах 3650-3675MHz, є і модель NanoBridge M9 з робочою частотою в 900MHz. І це може значною мірою збільшити можливості проектування бездротових мереж і каналів зв'язку.

Ми розглянули кілька досить поширених і популярних варіантів підбору бездротового обладнання для створення з'єднань за типом точка-точка при вирішенні задач, що найчастіше зустрічаються. І, як видно, майже всі вони більше підходять для індивідуальних мереж або для мереж з невеликим числом абонентів. Але є рішення для створення магістральних бездротових каналів зв'язку в масштабах провайдерів або великих підприємств. Одним з таких пристроїв є радіосистема AirFiber нещодавно запропонована компанією Ubiquiti Networks для вирішення найскладніших і найвибагливіших до пропускної спроможності завдань. Робочий діапазон частот якої розташований в межах аж 24GHz, а пропускна спроможність становить більше 1.4Gbps при максимальній дальності дії близько 13 км.

За тестами, проведеними нашими колегами, заявлена виробником пропускна спроможність AirFiber була повністю підтверджена на дистанціях до 7км.

Але не завжди, провайдерам чи великим компаніям є необхідність у такого роду обладнанні, та й частотний діапазон у 2.4GHz або 5GHz, більш доступний та звичний багатьом користувачам. Тому більшість професіоналів вважають за краще самостійно створювати пристрої для здійснення своїх задумів щодо побудови високошвидкісних бездротових каналів зв'язку. Насамперед тому, що в цьому випадку, можна досягти більшої гнучкості всієї системи.

Так, наприклад, на базі материнської плати RouterBoard RB435G із встановленими в неї двома картами R5SHPn від цієї ж компанії та з використанням зовнішньої антени JRC-32 DuplEX Precision виробництва компанії Jirous. Можлива побудова магістрального каналу з величезною пропускною здатністю та великою дальністю дії у частотному діапазоні 5HGz.

Не мало важливу роль у таких пристроях, які ви можете зібрати самостійно, грає можливість підбору всіх окремих компонентів залежно саме від ваших потреб. А також можливість повною мірою використовувати деякі особливості не тільки обладнання, а й програмного забезпечення. Зокрема, обладнання від компанії Mikrotik працює під управлінням власної мережної операційної системи Mikrotik RouterOS , яка може використовувати фірмовий протокол Dual Nstream. Який за рахунок двох радтокарт може розділити прийом і передачу не різні частотні канали, тим самим в два збільшити пропускну здатність бездротового з'єднання. А відсутність обмежень на швидкість передачі даних та дальність встановлення зв'язку, у цьому протоколі, дозволяє ще й значно підвищити дальність таких каналів.

Ну що ж, сподіваємося, що прочитавши цю статтю, ви більш свідомо підходитимете до вибору бездротового обладнання. І якщо у вас залишилися питання, то наші консультанти із задоволенням нададуть вам кваліфіковану допомогу в підборі необхідного саме вам обладнання.
