UniFi Application Server Pro: два в одному

До недавнього часу, компанія Ubiquiti пропонувала для своїх клієнтів, які використовують бездротову мережу та систему відеоспостереження UniFi , два абсолютно різні рішення.

Для реалізації функцій контролера UniFi Controller для свічок, шлюзу та точок доступу компанія пропонує використовувати UniFi Cloud Key . Пристрій оснащений відносно потужним 4-ядерним процесором MTK7623 від MediaTek та має на своєму борту 1 Гб оперативної пам'яті. За заявою Ubiquiti, даний контролер здатний забезпечити об'єднання та обслуговування 100 пристроїв UniFi .

Скільки ядер не було б у MTK7623, надто великих надій на архітектуру ARM покладати не варто. Тому, якщо потужності Cloud Key недостатньо, єдиним виходом раніше було встановлення контролера на окремий сервер або ПК.

Те саме стосується системи відеоспостереження UniFi Video , для якої компанія пропонує готове рішення під назвою UniFi NVR. Цілком закономірно, що для роботи з потоковим відеоконтентом, потрібно набагато більше обчислювальних потужностей.

UniFi NVR побудований на базі чіпа Intel Atom D2550, який можна зарахувати до процесорів початкового рівня. При цьому у розпорядженні пристрою є 4 ГБ оперативної пам'яті та жорсткий диск на 500 ГБ (у базовій комплектації). Незважаючи на відносно скромні характеристики, UniFi NVR під силу обслужити до 50 камер UniFi другого покоління (Gen.2), все завдяки тому, що кожна камера має вбудований процесор обробки, як результат, на NVR передається вже готовий потік, який потрібно тільки записати на диск.

Досить часто на практиці точки доступу UniFi використовуються спільно з однойменною системою відеоспостереження. Збирати 2 сервери для кожного контролера не завжди доцільно, тому найчастіше адміністратори збирають невеликі сервери формату 1U/3U для таких цілей.

Друга ситуація – коли кількість обслуговуваних пристроїв перевищує апаратні можливості UniFi Cloud Key та/або UniFi NVR , у цьому випадку також доводиться збирати виділений сервер.

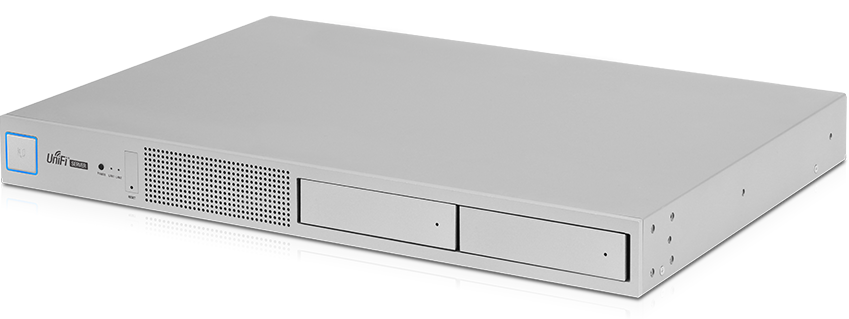

Інженери Ubiquiti врахували цей аспект і випустили новий пристрій під назвою UniFi Application Server Pro. Пристрій виконаний у суцільнометалевому корпусі форм-фактора 1U і призначений для встановлення у стійку або серверну шафу.

Незважаючи на компактні розміри, Application Server може похвалитися чудовою продуктивністю, адже у пристрої застосовується повноцінний серверний процесор Intel Xeon D-1521.

Користувач отримує у своє розпорядження 4 фізичні ядра з базовою частотою 2.4 ГГц. У режимі Turbo Boost 2.0 ядра здатні підвищувати свою тактову частоту до 2.7 ГГц.

До того ж процесор підтримує фірмову технологію Hyper-Threading, тому загальна кількість потоків дорівнює восьми.

Xeon D-1521 побудований на мікроархітектурі Broadwell з техпроцесом 14 нм, завдяки чому позбавлений недоліків попереднього покоління Haswell, такого як нагрівання. Тепловий пакет D-1521 складається всього 45 Вт, що дозволяє створювати на його базі компактні мікросервери. Тут, щоправда, слід чітко розуміти те що, що Xeon D принципово відрізняється з інших процесорів Xeon, сімейств E3/E5/E7.

Xeon D - це енергоефективний SoC-процесор, що поєднує не тільки обчислювальні ядра, але і двоканальний контролер пам'яті, порти вводу-виводу, інтерфейс мережі і лінії PCIe. Це щось таке проміжне між топовими чіпами Atom та молодшими Xeon E. При цьому, обчислювальна потужність Xeon D, в залежності від програми, в рази перевершує можливості навіть найпродуктивніших «атомів».

Процесор підтримує до 128 Гбайт сучасної енергоефективної пам'яті DDR4, тому розробники вирішили відразу оснастити пристрій 32 гігабайтами оперативної пам'яті.

Операційна система встановлюється на сучасний твердотільний накопичувач (SSD) об'ємом 120 Гбайт. Причому для компактності, одночасно використаний накопичувач формату M2. Для зберігання даних, наприклад відеозаписів з камер відеоспостереження, передбачені дві шахти на передній панелі. У заводській комплектації UniFi Application Server Pro вже оснащений двома дисками по 2 ТБ кожен.

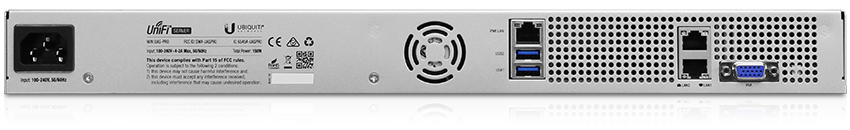

Із мережевих інтерфейсів користувачеві доступно 2 порти 10GBase-T 1G/10G для підключення до локальної мережі, і ще один додатковий 1GBase-T для керування пристроєм. На задній панелі також можна знайти 2 інтерфейси USB 3.0 та вихід VGA для підключення монітора. Як бачите, до сервера без проблем можна підключити мишку, клавіатуру та монітор. Якщо вам цього здасться мало, на передній панелі заховані ще два інтерфейси USB 2.0.

В цілому, UniFi Application Server Pro вийшов компактним, тихим та продуктивним. За замовчуванням, на пристрій вже встановлено операційну систему та програмні пакети UniFi Controller і UniFi Video, що робить його повністю готовим до роботи прямо з коробки.

EdgeRouter Infinity: для дуже вимогливих

Лінійка корпоративних маршрутизаторів EdgeRouter поповнилася новим пристроєм Infinity. EdgeRouter Infinity відразу зайняв почесне місце флагмана всієї лінійки і на те є низку вагомих причин.

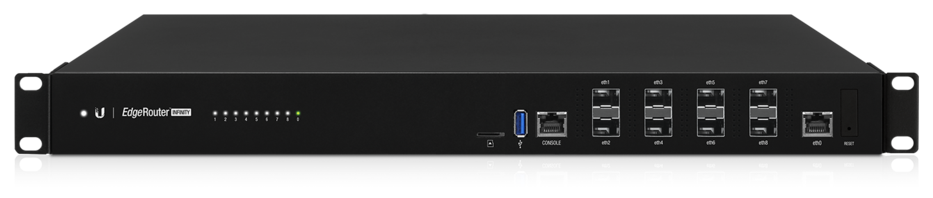

EdgeRouter Infinity оснащений 8 слотами SFP+, додатково є один звичайний порт Gigabit Ethernet.

Як ви розумієте, SFP+ працюють на швидкості 10 Гбіт, тому для обслуговування одразу восьми таких портів потрібні відповідні апаратні потужності. І вони є в особі 16-ядерного процесора з архітектурою MIPS64, де всі ядра працюють на частоті 1.8 ГГц. Під потреби процесора виділено 16 гігабайт оперативної пам'яті DDR4.

EdgeRouter Infinity призначений для маршрутизації великого обсягу трафіку на важливих сегментах мережі, тому для підвищення надійності та доступності пристрій підтримує резервування живлення від двох джерел.

EtherMagic: просунутий PowerLine

Технологія PowerLine не нова, складно назвати виробника мережного обладнання, асортимент якого немає відповідного модельного ряду. Компанія Ubiquiti Network , втім, раніше не пропонувала подібних рішень, все тому, що ринок і так перенасичений подібними пристроями. Класичні HomePlug AV системи побудовані з урахуванням двох пристроїв, тобто. від однієї точки до іншої. Деякі компанії пропонують на кожному «кінці» по одному інтерфейсу, інші ж пропонують з кожного боку по гігабітному комутатору на 5 портів (як рішення Seagate).

Завдяки інтересу ринку, сама технологія продовжила розвиток і вже зараз Powerline-адаптери можуть запропонувати швидкість, порівнянну зі звичайним підключенням по 8-жильній кручений парі на швидкості в 1 Гбіт/сек. Нове покоління стандарту отримало назву Powerline HomePlug AV2 MIMO.

З розширенням функціональних можливостей Ubiquiti вирішили не відставати від інших учасників ринку, випустивши нову продуктову лінійку EtherMagic .

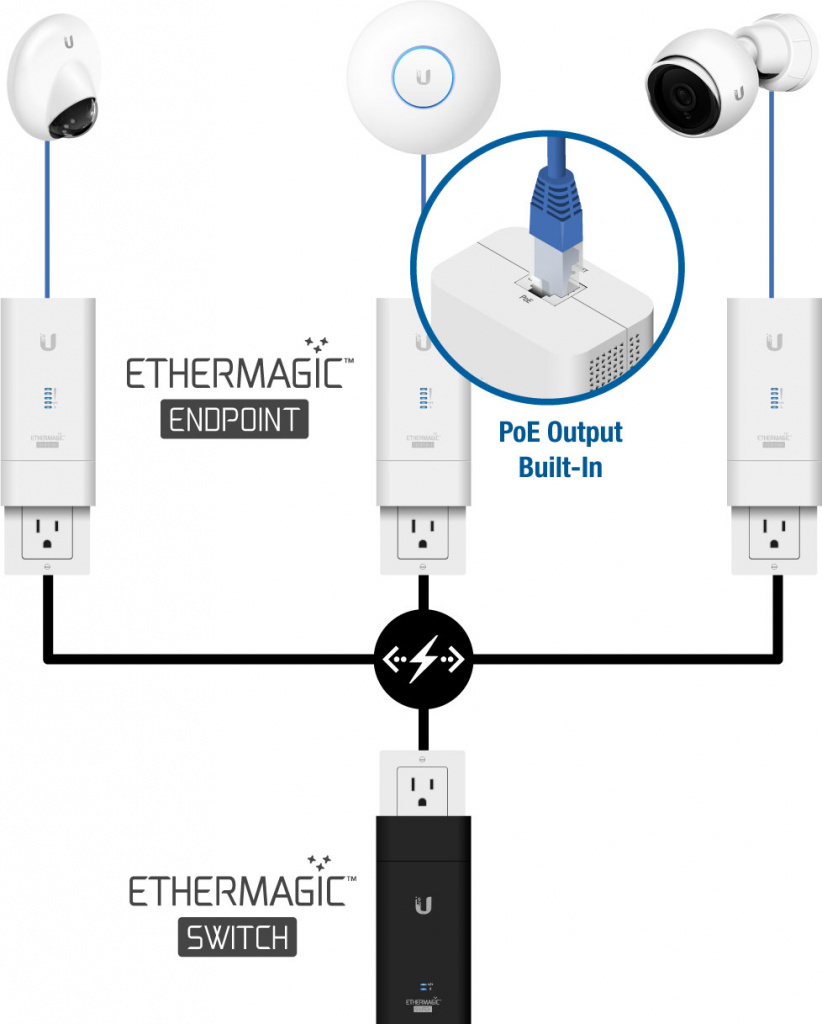

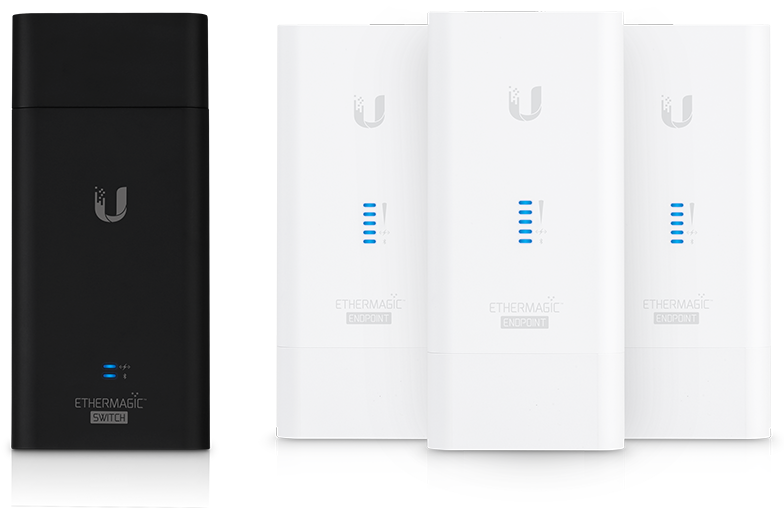

EtherMagic – система, що складається з центрального комутатора EtherMagic Switch (EM-ES) та кількох кінцевих пристроїв EtherMagic EndPoint (EM-EP). Як нескладно здогадатися, EM-ES працює в режимі крапка-багатоточка, тоді як EM-EP , по суті, є аналогом CPE.

EtherMagic є гарною альтернативою прокладання крученої пари, особливо там, де це занадто затратно, не естетично або зовсім неможливо. Сфера застосування EtherMagic на цьому не обмежується, за допомогою даної системи можна без проблем організувати підключення клієнтів у багатоквартирному будинку без необхідності прокладання кабелів. Все, що потрібно – підключити на стороні клієнта модуль у розетку електроживлення.

У випадку застосування на підприємстві, EtherMagic може не тільки здійснити віддалене підключення пристрою до мережі, але й подати на нього живлення. Кожен EndPoint підтримує PoE Out, тому може живити камери, точки доступу, свічки та інші пристрої.

До того ж EtherMagic не вимагає підключення живлення, т.к. пристрій живиться безпосередньо від лінії, до якої підключено.

Вам, певно, цікаво, за яким принципом працює HomePlug AV? Вся справа в тому, що сучасні європейські електромережі працюють з напругою 220-230 вольт, у самих розетках є не постійний струм, а змінний (постійна зміна полярності). Завдяки змінному струму кінцевому споживачеві немає необхідності щоразу стежити за полярністю підключення до мережі. Електроенергія у такій мережі має форму синусоїди із частотою 50 Гц. Адаптер EtherMagic накладає на основну синусоїду свій сигнал із більшою частотою. Для споживача такі коливання непомітні, тоді як роботи адаптерів цього більш, ніж достатньо.

Сучасний стандарт дозволяє досягти в ідеальних умовах швидкості в 1200 Мбіт, з урахуванням застосовуваних гігабітних портів, реальна швидкість в один бік може досягати 950 Мбіт/сек, а в режимі дуплексу всього більше.

Для забезпечення такої високої швидкості, EtherMagic застосовує комбінацію чіпів QCA7500 і IPQ4028 виробництва Qualcomm. QCA7500 забезпечує модуляцію сигналу з частотою від 2 до 68 МГц і відповідно відповідає за підтримку стандарту HomePlug AV2 (IEEE 1901).

IPQ4028 – високопродуктивний SoC на базі 4-ядерного ARM-процесора (4 ядра Cortex-A7 із частотою 717 МГц). Сам чіп хоч і підтримує Dual-Band Wi-Fi і USB, інженери Ubiquiti ці функції задіяти не стали. При цьому для потреб процесора виділено 1 ГБ оперативної пам'яті.

При використанні EtherMagic слід брати до уваги ті ж фактори та рекомендації, що стосуються інших Powerline-пристроїв:

· найкращих результатів можна досягти в мережах із сучасною мідною проводкою, для мереж з алюмінієвою проводкою швидкість буде на порядок нижчою;

· EtherMagic пристрої повинні бути підключені на одній і тій же фазі. Якщо в будівлі використовується 3 фази, і на кожній з них ви хочете використовувати EM, необхідно буде використовувати 3 комутатори;

· Кожен комутатор може обслуговувати не більше 32 кінцевих точок;

· на шляху між EtherMagic не повинно бути мережевих фільтрів, стабілізаторів або інших пристроїв, що втручаються в роботу електромережі за винятком автоматичних вимикачів, пристроїв захисного вимкнення, реле напруги тощо;
