Який термінал вибрати для підключення до мережі PON?

Дорогий і перевірений термінал від того ж ZTE чи все ж таки заощадити та придбати пристрій без імені популярного бренду? Сьогодні разом із Вами спробуємо розібратися. У цій статті ми проведемо огляд досить успішної клієнтської моделі ONU E-14-01 v2 китайського виробництва.

ONU E-14-01 (version 2) – типовий абонентський термінал для застосування в мережах з технологією GEPON (IEE 802.3ah). Як Ви можете зрозуміти, ця модель зроблена в Китаї, але повністю адаптована для використання з OLT обладнанням від BDCOM.

Що нового в оновленій версії пристрою? У цій моделі модернізовано саму плату (чіпсет Cortina як у BDCOM), виправлені дрібні недоліки з прошивкою (працює функція Loopdetect, Set ip from OLT та ін.).

Комплект поставки

Пристрій поставляється в картонній коробці з гофрокартону з однотонною поліграфією без будь-яких позначень торгової марки виробника. На бічній наклейці розташована основна інформація про пристрій: ціль, модель, вага, габарити, версія ПЗ. Вільне місце розділене на два великі відділення.

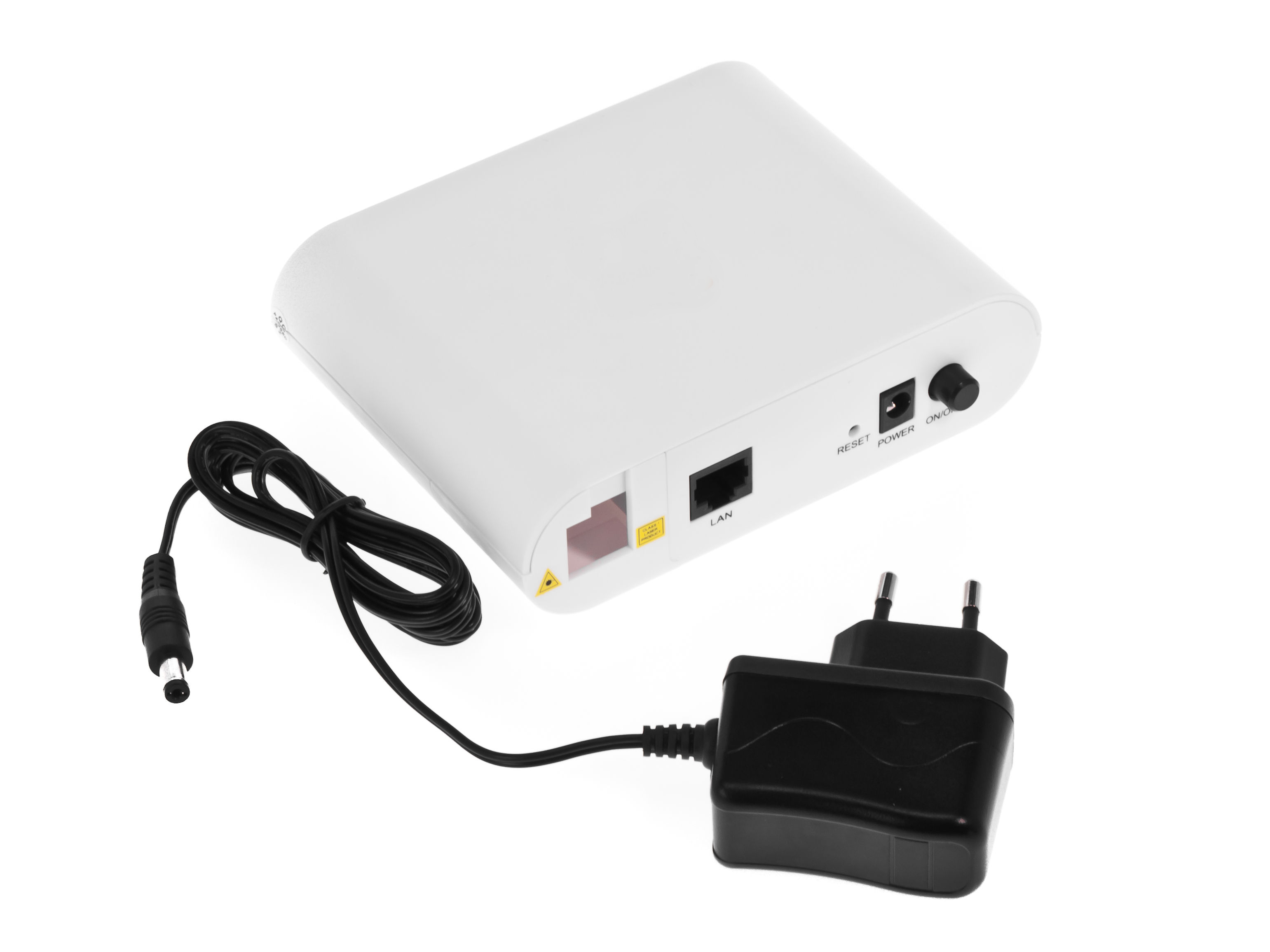

У комплект поставки ONU E-14-01 входить термінал разом із європейською вилкою, інструкцією та захисною кришкою для трансівера. Загалом стандартний комплект, нічого особливого.

Зовнішній вигляд та інтерфейси

Зовнішній вигляд практично пристрою повністю нагадує модель ZTE F401 . Незважаючи на китайське складання, корпус виконаний досить якісно. Щодо привабливості особливих питань не виникає за винятком пластмасових білих індикаторів, які у вимкненому стані зливаються з корпусом. .

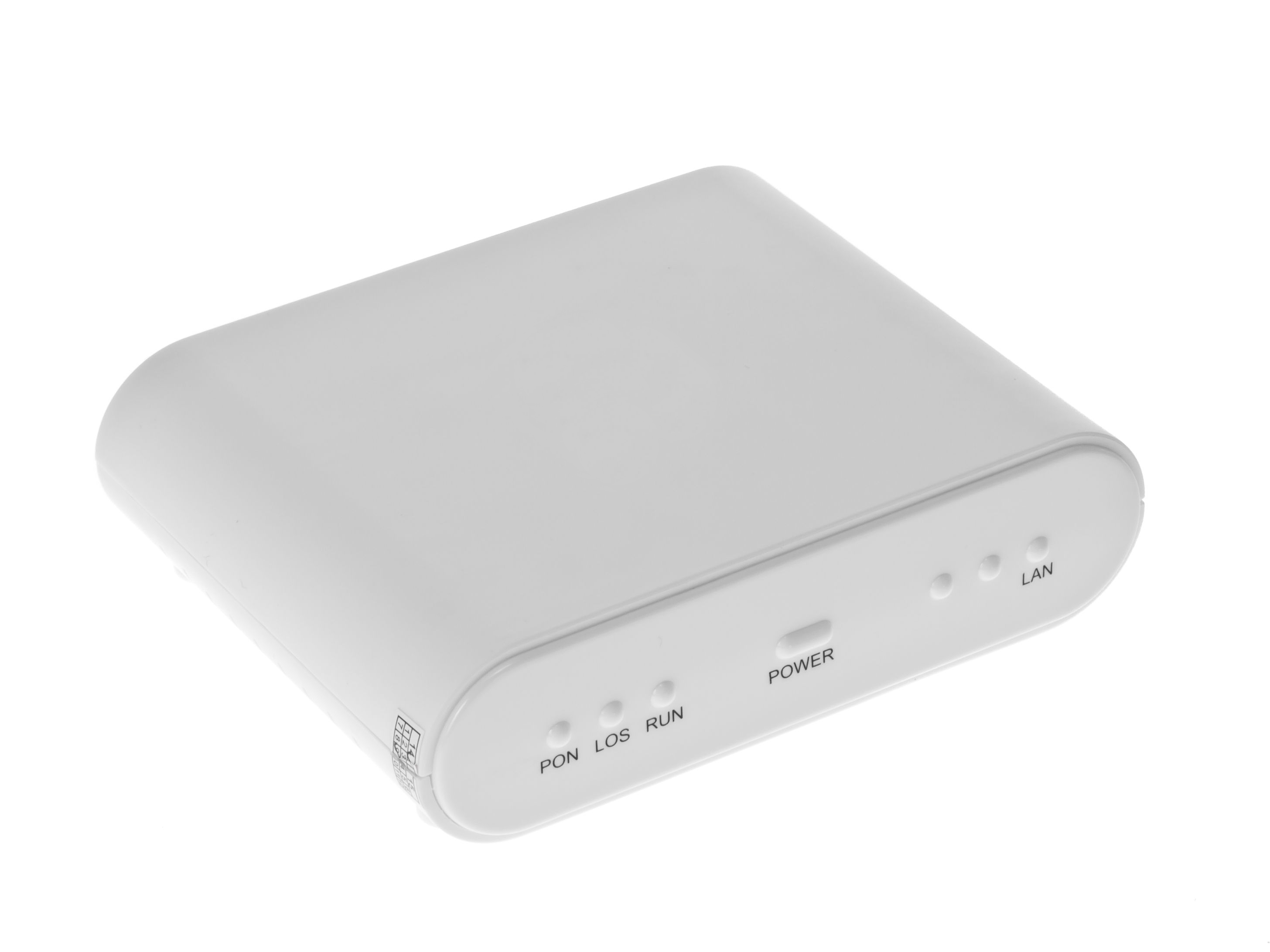

На передній панелі пристрою розташовані індикатори живлення, мережної активності PON, LAN та LOS. Під час тестування, всі світлодіодні індикатори чітко інформували про стан терміналу.

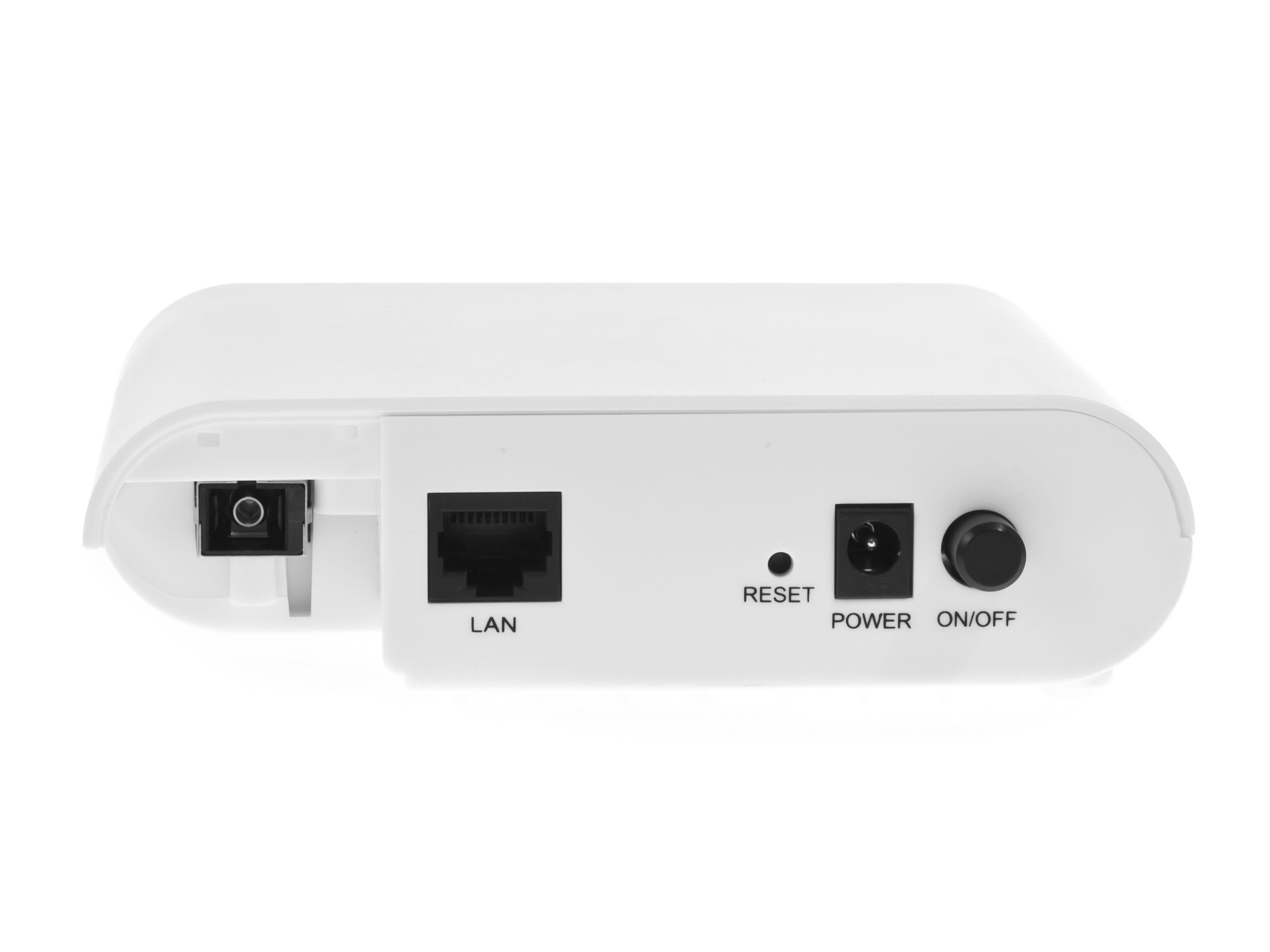

На задній панелі розміщується кнопка увімкнення/вимкнення, кнопка RESET, GigaEth порт, порт PON SC/PC із заглушкою, який розміщений під захисною кришкою для трансівера.

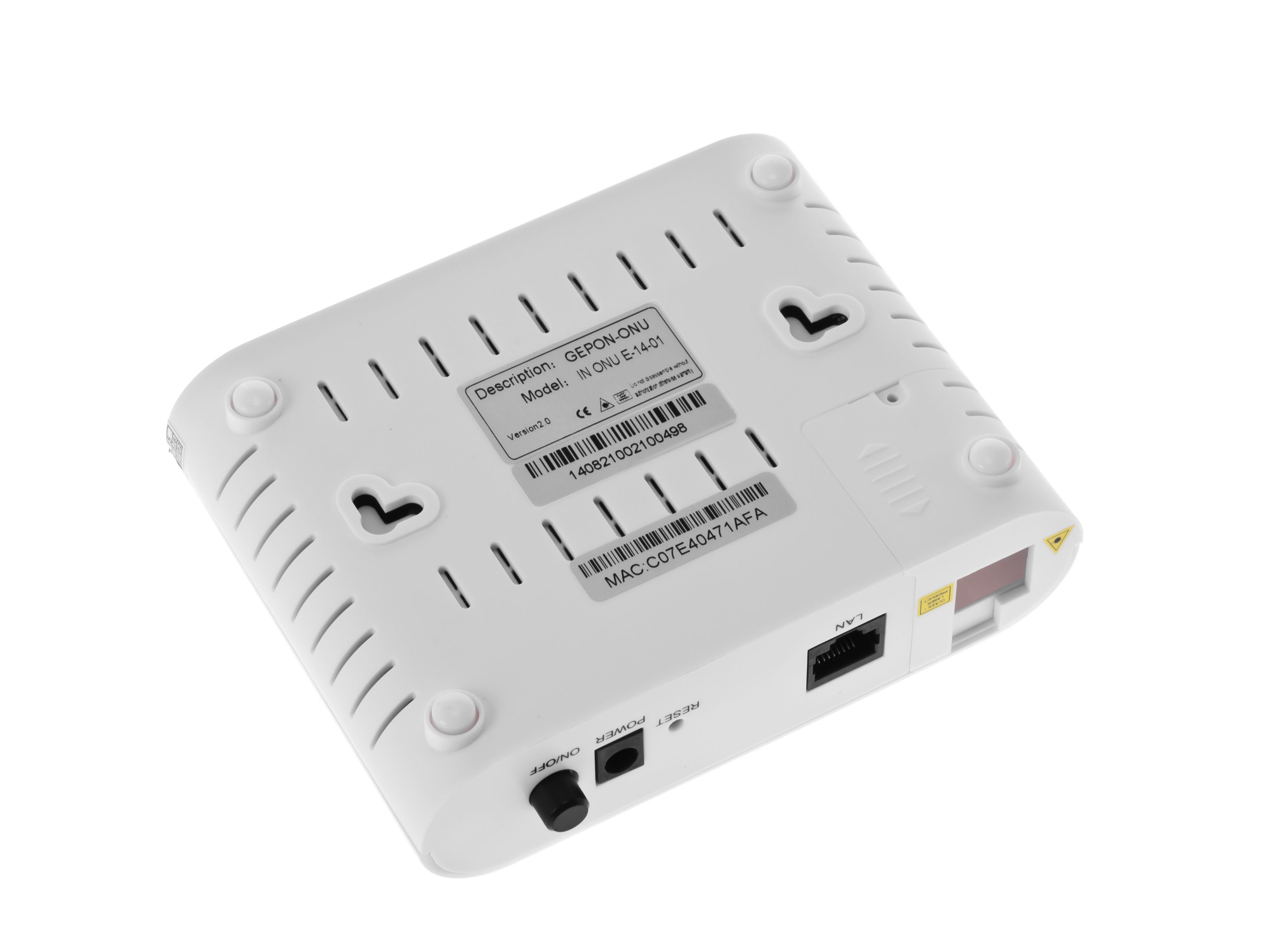

На нижній панелі розміщені отвори радіатора, невеликі гумові ніжки, отвори для кріплення, а також, наклейки з основною технічною інформацією і серійний номер.

Технічні характеристики

Модель ONU E-14-01 розрахована на стабільну передачу даних на відстані від OLT-обладнання до 20 км. Симетрична швидкість передачі: 1,25 Гбіт/сек. Потужність передавача ONU склала 7-8 dBm, що вище +2 dBm порівняно з аналогом ZTE. Справді, хороший рівень передачі сигналу ОНУ показав і на контрольних тестах. Чутливість оптичного приймача не гірше -26 dBm, але трохи нижче, ніж у F401.

Програмне забезпечення

На відміну від F401, ONU E-14-01 дійсно підтримує ширший функціонал у зв'язці з B D COM . Нова прошивка ONU E-14-01 підтримує функцію loopback detection, призначену для запобігання петель другого рівня, дозволяє встановлювати IP адресу для віддаленого доступу та моніторингу пристрою. За неофіційною інформацією, розробник незабаром представить прошивку за допомогою функції storm-control і можливістю конфігурування ACL. Ці функції дозволять гнучкіше налаштовувати клієнтські пристрої та забезпечать підвищену безпеку загалом.

Тестування

Після першого включення загоряється індикатор живлення, по черзі горять індикатори RUN та LOS, які свідчать про відсутність підключення PON . Після підключення оптики та кабелю RJ-45 термінал починає свою безпосередню роботу.

З першого разу за допомогою айпи адреси: "http://192.168.1.101/", User ID: admin, Password: admin, потрапити в адмінку не вдалося. Довелося натискати кнопку Reset на задній панелі пристрою. Після того, як таки зайшов на Онушку, потрапив у просте англомовне меню. У порівнянні з першою версією прошивки меню докладніше, додалося 2 нових пункти, але все зрозуміло. Після налаштування основних параметрів мережі я отримав доступ до Інтернету.

Багато хто запитує про реакцію терміналу на сигнал -30 dBm

Наведемо приклади.

Switсh#shоw ероn інтеrfacс еРОN 0/2:2 оnu сtс

operating temperature (degree): 43

supplу voltage(envу): 3.3

biаs currеnt(mА): 10.1

transmittеd pоwer(DВm): 2.3

rеceived pоwer(DВm): -30.5

Піднялася, проблем немає.

Switсh#shоw ероn інтеrfacс еРОN 0/2:2 оnu сtс

operating temperature (degree): 45

supplу voltage(envу): 3.3

biаs currеnt(mА): 10.4

transmittеd pоwer(DВm): 2.3

rеceived pоwer(DВm): -31.5

Працює, але це критичний рівень

Модель проходила тестування протягом трьох днів. За весь час не було самовільного перезавантаження чи зависання. Порадувало, що навіть за досить великих і довготривалих навантажень (швидкість до 250 Мбіт/сек) пристрій не грівся.

Деякі висновки:

Загалом враження залишилися позитивні. Незважаючи на те, що модель таки китайського виробництва, пристрій виконано якісно. Поєднання простого корпусу та чіпсету Cortina дозволяє отримати хороший та надійний продукт за відносно невеликі гроші. Звичайно ж, виробнику слід впровадити функцію ACL, повноцінний Storm-control, що значно покращить позицію пристрою на ринку.

Плюси і мінуси:

Плюси

· доступність

· Простота налаштування

· Широкий функціонал

· європейська вилка

Мінуси

· Відсутність російськомовної документації

· англомовний web інтерфейс
