Інтернет та мережа для дачі. Вибір обладнання та розрахунок вартості

Зміст:

1. Чому Mikrotik?
2. Варіанти підключення Інтернету та побудови локальної мережі на ділянці
3. Висновок

Дача, сільський будинок, котедж. Одні переїжджають сюди у пошуках усамітнення та намагаються змінити звичний спосіб життя. Інші шукають тут порятунку та відпочинку після закінчення робочого тижня. Для третіх це бізнес, наприклад, пов'язаний із здаванням кімнат чи будиночків постояльцям. Як правило, життя в приватному будинку починається зі прибирання території та підведення комунікацій – води, електрики та, у XXI столітті – Інтернету. На жаль, спеціалізація нашого магазину стосується лише останнього, проте ми знаємо про це чимало. Тому сьогодні розповімо, як провести Інтернет на дачу чи сільський будинок та закрити питання назавжди за допомогою обладнання Mikrotik.

Чому Mikrotik?

По ряду причин. Перша – це наявність у виробника повного спектру обладнання, починаючи від базових станцій та маршрутизаторів провайдерського класу та закінчуючи пігтейлами, кронштейнами та точками доступу рівня SOHO.

Друга – це ціна. Пристрої латишів по праву можна назвати найдешевшими з функціональних, так само як і найбільш функціональними з дешевих.

Обидва ці фактори задовольняють всі вимоги, які пред'являються до проектів більшості локальних мереж на території приватних будинків. Так, мікротики орієнтовані на:

Уважно поглянувши на цей список, можна помітити, що в ньому немає такого пункту, як простота. Зокрема, простота підключення, налаштування та обслуговування. Так ось. Устаткування латвійського вендора працює під управлінням операційної системи RouterOS, яка відрізняється складністю освоєння. Рідше – її урізаної версії SwOS. Однак, навчившись працювати з RouterOS на одному пристрої, Ви зможете легко перенести свої знання на всю лінійку виробника. До того ж, глобальна мережа наповнюється інформацією з налаштування Mikrotik для різних завдань. У тому числі статтями на цю тему багатий і наш блог . Крім того, в рамках сьогоднішньої теми ми не стосуватимемося питання налаштування обладнання, а відтак суперечки про простоту цього процесу тут не актуальні.

Варіанти підключення Інтернету та побудови локальної мережі на ділянці

Отже, із виробником ми визначилися. Пора б намалювати якусь схему. Почнемо із простого.

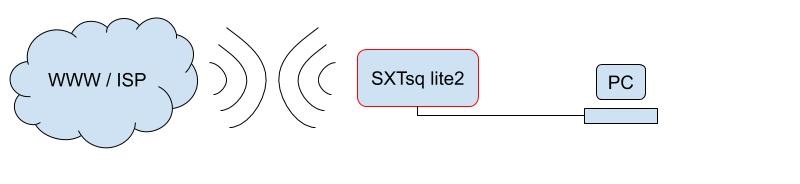

Конфігурація 1.

Допустимо, у базовому варіанті у Вас на дачі є лише один стаціонарний ПК з мережевим портом RJ-45, який потрібно з'єднати зі Всесвітнім павутинням. Якщо провайдер може прокинути до Вас кабель, Ви зможете обійтися лише сплатою вартості підключення плюс щомісячним абонентським внеском. Якщо ж дротове підключення Вам недоступне, потрібно встановити вуличну точку доступу, наприклад, SXTsq lite2 або SXTsq lite5 . Вартість їх відповідно дорівнює 983.88 та 1090.32 грн. Візьмемо, наприклад, першу і збудуємо подальший розрахунок на її основі.

А поки що, підсумкова вартість мережі складає 983.88 грн.

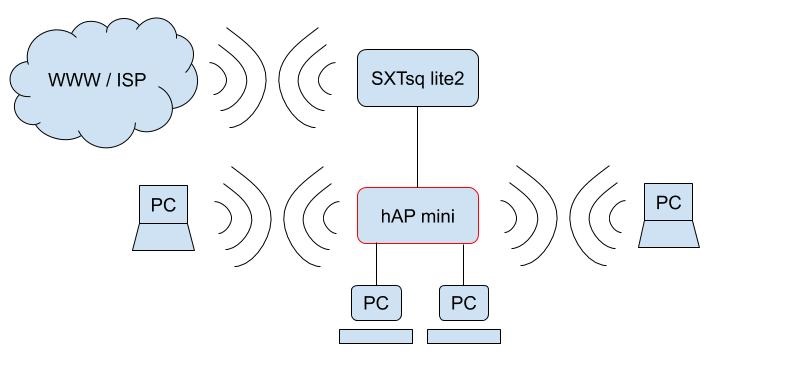

Конфігурація 2. Wi-Fi.

Недоліки першого варіанта видно неозброєним оком. Зокрема, це можливість вийти в Інтернет тільки з одного пристрою, та й то провідного, у той час як зараз все більшого поширення набувають мобільні девайси. Крім того, можливості SXTsq lite2 і SXTsq lite5 дозволяють лише приймати сигнал належним чином і передавати його далі.

Щоб підключати до мережі інші гаджети – смартфони, планшети та ноутбуки, потрібна ще одна точка доступу з RouterOS level 4 та Wi-Fi. Так, їй може стати молодша модель у лінійці пристроїв Mikrotik hAP- hAP mini вартістю 459.49 грн. До речі, наявність у її корпусі двох вільних роз'ємів типу 8P8C дозволяє підключити до мережі ще два додаткові пристрої, наприклад ноутбук або телевізор з IPTV.

Усього маємо 983.88 + 459.49 = 1443.37 грн.

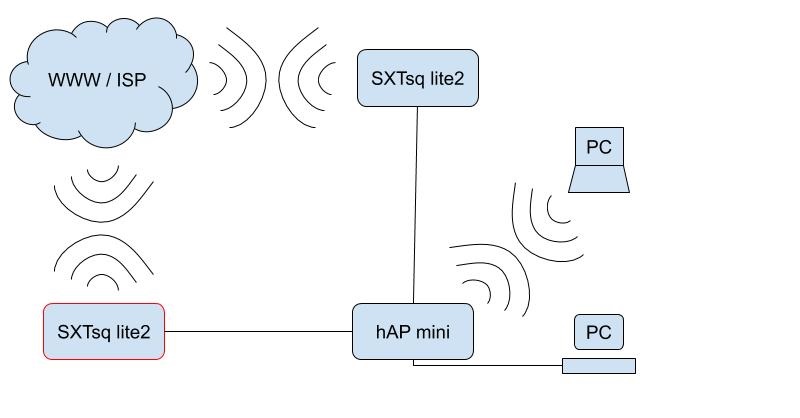

Конфігурація 3. Бондінг.

Виконавши підключення за схемою 2, можна виявити, що швидкість з'єднання кожного окремого клієнтського пристрою залишає бажати кращого. Одним із варіантів вирішення цієї проблеми є перехід на інший тариф. Однак, якщо провайдер не в змозі задовольнити Ваш запит та інший пакет послуг їм не надається, можна вдатися до прокладання додаткового каналу зв'язку та застосувати технологію агрегування. Іншими словами - об'єднання його пропускної спроможності з існуючим. У рамках цієї статті ми не показуватимемо, як це зробити програмно. Ми лише розповімо, що для цього потрібно і скільки це обійдеться.

Отже, щоб завести додому додатковий канал Інтернет, знадобиться ще одна зовнішня AP з рівнем ліцензії 3, як та, що була наведена як приклад при розгляді конфігурації 1.

Разом отримаємо загальну вартість, що дорівнює 983.88 * 2 + 459.49 = 2427.25 грн.

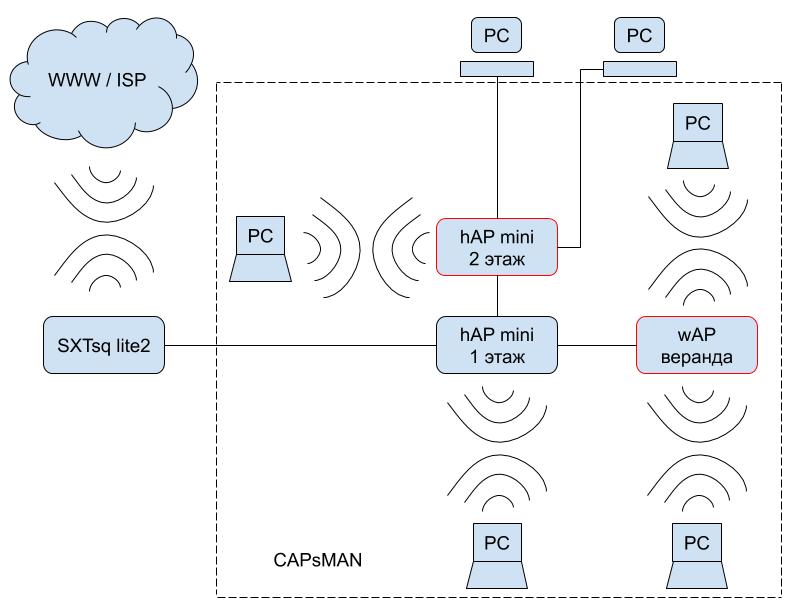

Конфігурація 4. CAPsMAN.

Попередня схема підведення Інтернету до приватного будинку має один істотний недолік, який полягає в тому, що збільшення вартості обладнання не йде в жодне порівняння з підвищенням абонплати. Особливо якщо розглядати суму за рік. Тому в схемі 4 ми вирішили тимчасово відмовитися від додаткового каналу Інтернет, вважаючи погоню за швидкістю не найпріоритетнішим завданням.

Тепер припустимо, що будинок досить великий і має не один, а два поверхи, а крім того до нього прибудовано відкриту веранда. Щоб мати змогу підключитись до Інтернету з будь-якої точки, необхідно мати покриття мережі на всій цій ділянці. Як варіант, підвищити доступність Інтернету можна, встановивши дві додаткові AP. Так, для другого поверху нашого будинку достатньо буде точки hAP mini , аналогічною до тієї, що була додана в схему в конфігурації 2. Щодо відкритої веранди, то тут потрібна погодостійка модель, наприклад, Mikrotik wAP за 1051.38 грн.

У результаті одержуємо наступну розкладку: 983.88 + 459.49 * 2 + 1051.38 = 2954.24 грн. за все.

При цьому, будь-якому пристрою, який переміщатиметься між поверхами або «виходити» на веранду, потрібно виконати перепідключення до мережі при виході за межі зони покриття AP, що пов'язане з тимчасовим обривом з'єднання. Щоб такого не відбувалося, використовується підхід, який називається «безшовним роумінгом». Він робить такі «реконнект» непомітними. У Mikrotik «безшовний роумінг» будується із застосуванням контролера CAPsMAN, але порядок його налаштування виходить за межі теми цієї статті.

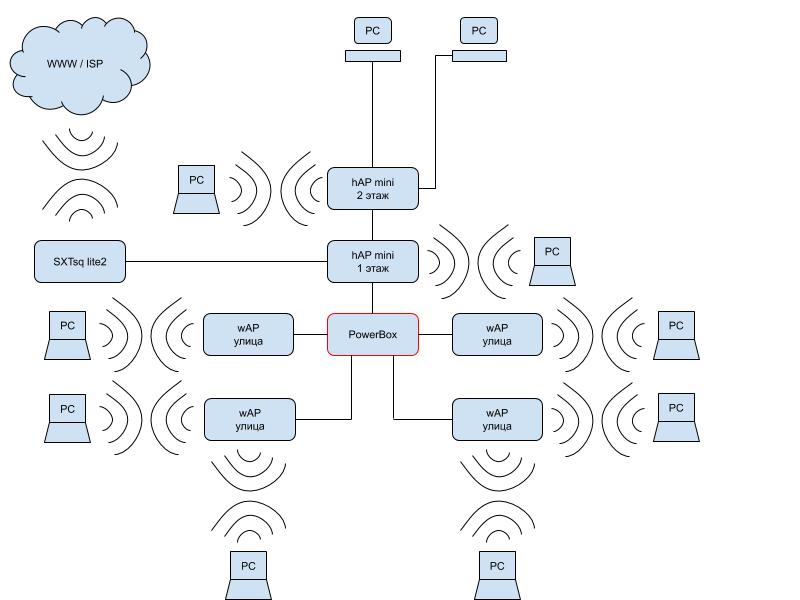

Конфігурація 5. PoE.

У попередній конфігурації ми отримали мережу чотирьох точок доступу. Кожна з них потребує окремої подачі харчування, що може бути пов'язано з деякими складнощами. Наприклад, відсутня розетка живлення на веранді або другому поверсі. Та й потім, бігати по всьому будинку з єдиною метою – вимкнути обладнання з розетки – погодьтеся, не надто зручно.

Крім того, будинок у заміській місцевості займає, як правило, незначну частину ділянки. Це говорить про те, що одна вулична точка доступу, у нашому випадку - wAP - буде нездатна забезпечити потрібне покриття Wi-Fi на всій території. Але як підключити більше вуличних точок, якщо всі 3 порти нашого Mikrotik hAP mini з першого поверху вже зайняті? Нам підійде так званий PowerBox , який дозволяє розмістити по периметру будинку цілих чотири точки доступу і, при цьому, запитати їх по кручений парою - кабелю, по якому «ходять» і мережеві пакети. Коштує такий блочок не мало не мало 1609.52 грн. Крім того, в загальну вартість підуть і 3 додаткові wAP .

Разом: 983.88+459.49*2+1609.52+1051.38*4=7717.9 грн.

Як бачите, приріст вартості порівняно з попереднім варіантом становив ~160%, тобто проект подорожчав більш ніж у 2.5 рази.

Конфігурація 6. USB.

Мережа з попереднього прикладу може здатися далекою від ідеалу. Однак, у ній не враховано можливі обриви вхідних сполук з різних причин. Одна з них – відключення світла. Але якщо цю проблему можна вирішити шляхом придбання генератора чи запитування обладнання від поновлюваних джерел енергії – СЕС та вітряків – то що робити, якщо електрика не надходить на передавальні вузли провайдера?

У разі одним із рішень є застосування технології резервування каналів зв'язку в себе за. На практиці це реалізується шляхом додавання на вхід локальної мережі сигналу від модему будь-якого оператора стільникового зв'язку – 3G/4G та CDMA – та підключенням тарифного плану з оплатою в день користування.

При цьому, жодна з наших AP не має на борту USB-порту. Виправити ситуацію можна, замінивши знайомий за попередніми схемами Mikrotik hAP mini з першого поверху на більш просунуту точку, наприклад, hAP вартістю 1009.58, разом з якою ми також отримаємо можливість запитати HAP mini по PoE, що залишився.

Підсумкова вартість складе 983.88 + 1009.58 + 459.49 + 1609.52 + 1051.38*4 = 8267.99 грн.

Чи варто говорити, що такі витрати мають сенс тільки тоді, коли від наявності Інтернет-з'єднання залежить Ваша робота або якість послуг, що надаються.

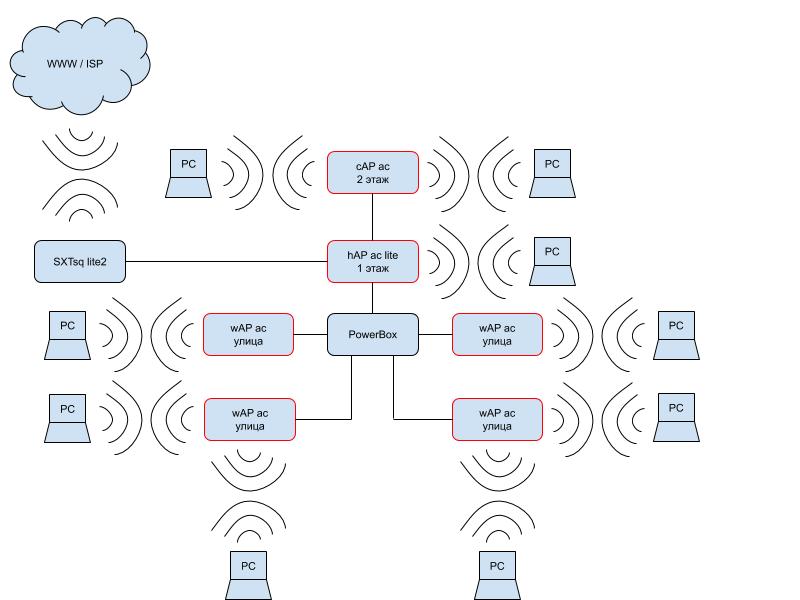

Конфігурація 7. IEEE 802.11ac.

Здавалося б, що не так? Справа в тому, що антена-точка SXTsq lite2 , яка встановлена на вході нашої мережі, працює на частоті 2.4 ГГц, тієї самої, на якій працюють і всі наші AP ( hAP , wAP ). При неправильному розміщенні точок доступу безпроводових може виникнути ситуація, коли вони почнуть порушувати прийом сигналу мікротиком SXTsq lite2 . Крім того, роботу самих AP на ділянці можуть перешкодити інші побутові прилади, такі як мікрохвильові печі та радіотелефони з базою.

Щоб цього не сталося, рекомендується використовувати як основну на ділянці частоту Wi-Fi, що дорівнює 5 ГГц. Однак це вимагатиме заміни частини обладнання з конфігурації 6 більш просунуте. Крім того, важливо, щоб всі клієнтські пристрої також підтримували цей стандарт зв'язку IEEE 802.11ac.

Замінимо наші точки доступу на ті, які здатні працювати на 5 гігагерцях. Так, замість Mikrotik hAP будемо використовувати Dual-Concurrent hAP ac lite , а на зміну wAP`ам прийдуть wAP ac . Щодо другого поверху, поставимо тут для різноманітності стельову точку cAP ac за 1658.84 грн.

Разом: 983.88 (за SXTsq lite2 ) + 1142.24 ( hAP ac lite ) + 1658.84 ( cAP ac ) + 1609.52 ( PowerBox ) + 4 * 2050.84 ( wAP ac ) = 13597.84 грн.

Подібна модернізація навряд чи потрібна житловому будинку, проте буде цілком доречна для міні-готелю.

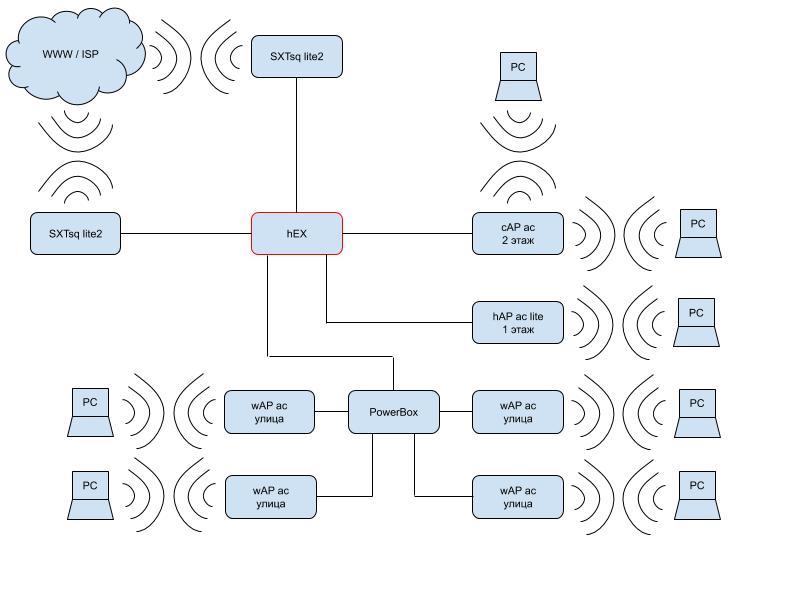

Конфігурація 8. Надійність.

Ось ми нарешті підібралися до заключного етапу вдосконалення нашої мережі. Проблема попереднього варіанту ось у чому. Якщо взяти на розгляд Mikrotik hAP ac lite з першого поверху, стає помітно, що на нього надходить значна частина всіх навантажень. Він приймає Інтернет-сигнал від ISP, забезпечує резервування основного каналу запасним (див. конфігурацію 6), перенаправляє пакети на точки доступу, об'єднує їх в єдину мережу за допомогою CAPsMAN`а, надає HotSpot клієнтським пристроям на першому поверсі, а до купи ще живить cAP ac зверху по PoE. Цей мікротик - найвразливіше місце у всій системі. Якщо він не впорається з навантаженням, до біса полетить вся мережа з усіма її «безперебійними» рішеннями.

Знову ж таки, щоб цього не сталося, необхідно підвищити надійність даного вузла, знявши з нього частину зобов'язань. Для цього встановимо відразу за приймальною антеною-точкою ( SXTsq lite2 ) потужний заряджений Mikrotik hEX з двоядерним процесором і 256 мегабайтами RAM, а скромний hAP ac lite залишимо на першому поверсі для роздачі там вай-фаю.

До того ж, повернемося до питання агрегації збільшення швидкості (схема 3) і все ж подамо на вхід мережі додатковий канал. Тільки одне АЛЕ! Маршрутизатор Mikrotik hEX не має функції PoE, так що нашій таблетці на другому поверсі доведеться добувати харчування самостійно.

Разом отримуємо: 2 * 983.88 ( SXTsq lite2 ) + 1425.20 ( hEX ) + 1142.24 ( hAP ac lite ) + 1658.84 ( cAP ac ) + 1609.52 ( PowerBox ) + 4 * 2050.

Висновки

Мережеве обладнання Mikrotik має вражаючу здатність нарощувати потужність відповідно до вимог, що пред'являються замовником. Та й хто, дивлячись на наведені вище зміни, наважиться в ній засумніватися? В асортименті виробника близько 120 найменувань одиниць активного обладнання, яке дозволяє розгорнути мережу практично будь-якої складності. Всі вони представлені на вітрині нашого інтернет-магазину та продаються з гарантією якості.
