Бездротове з'єднання точка-багатоточка на базі Deliberant APC 2M-90 з використанням Deliberant APC 2M-8 як клієнтів

Розповідаючи нашим відвідувачам про обладнання компанії Deliberant, яке з недавніх пір поповнило асортимент нашого інтернет магазину Lanmerket.ua , ми не могли обійти увагою такий цікавий продукт, як бездротова секторна точка доступу APC 2M-90. І якщо ви вже читали огляд APC 2M-90 , то напевно знаєте, що завдяки великій ширині променя (до 90⁰), цей пристрій може бути використаний як секторне обладнання для створення широкосмугових бездротових мереж на кшталт крапка-многоточка з досить великою зоною покриття. Саме як базова станція для розгортання такої мережі, ми й протестуємо APC 2M-90 у цій статті.

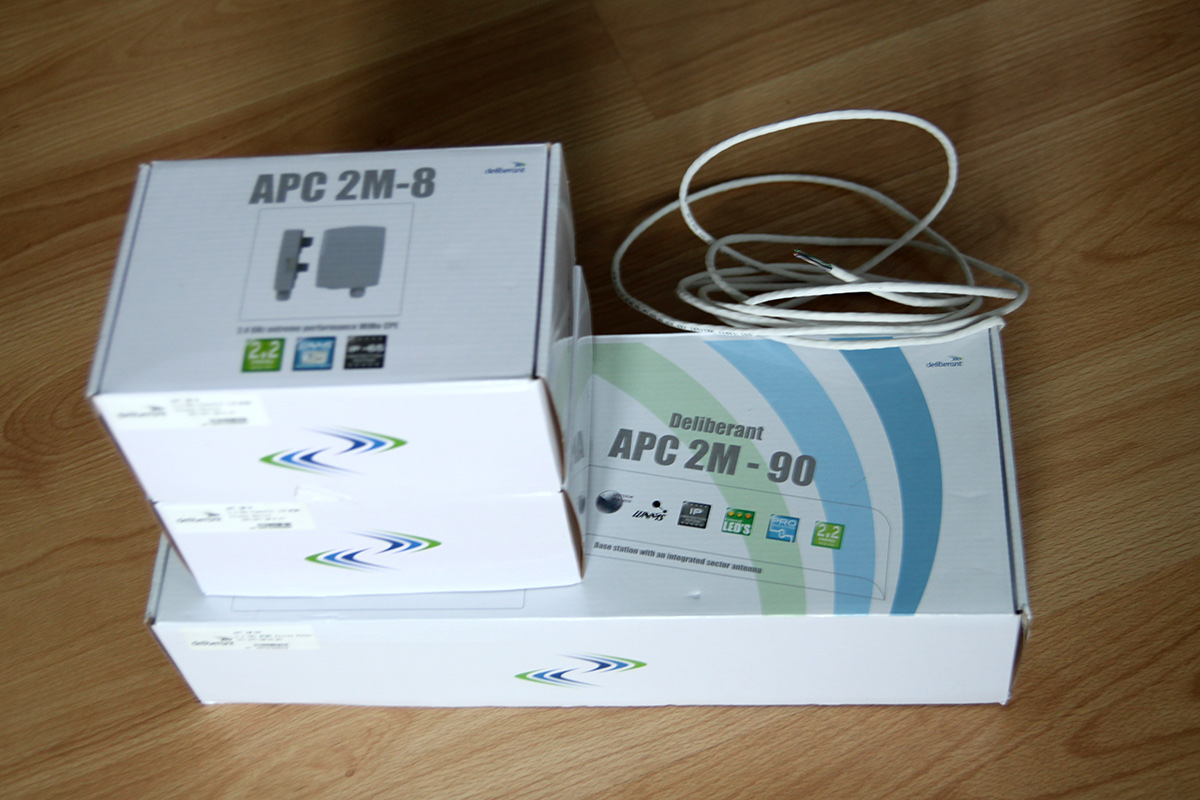

І так, щоб розглянути ближче роботу пристроїв Deliberant як обладнання для мереж точка-багатоточка, ми взяли як базову станцію, бездротову точку доступу APC 2M-90 , а як клієнтське обладнання (CPE), будемо використовувати пристрої цього ж виробника - APC 2M-8 . Що дозволить нам максимально розкрити можливості як апаратного, так і програмного забезпечення, включаючи пропрієтарні протоколи.

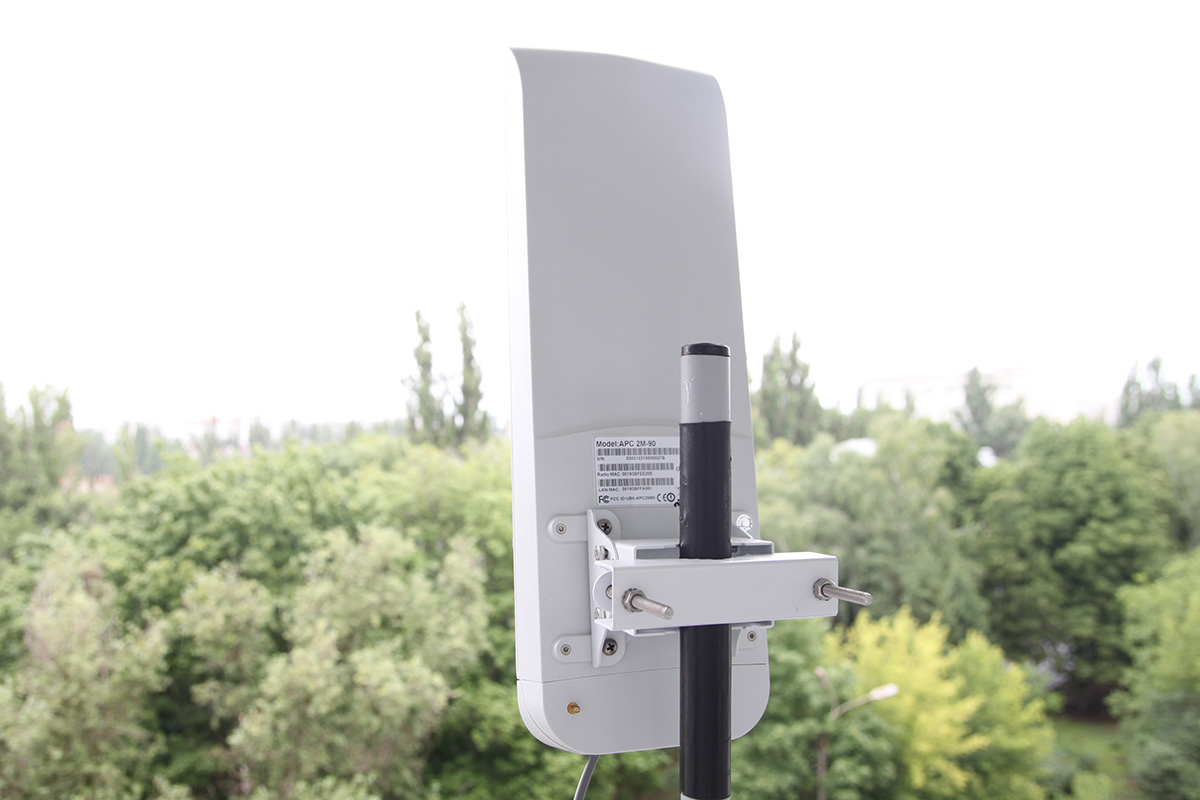

Якщо говорити про технічні умови, то такі: базова станція Deliberant APC 2M-90 буде встановлена на щоглу, на висоті близько 20 метрів. Два клієнтські пристрої APC 2M-8 знаходяться в зоні дії променя базової станції на відстані трохи менше 1км в зоні прямої видимості і близько 300 метрів, але є не великі перешкоди у вигляді дерев.

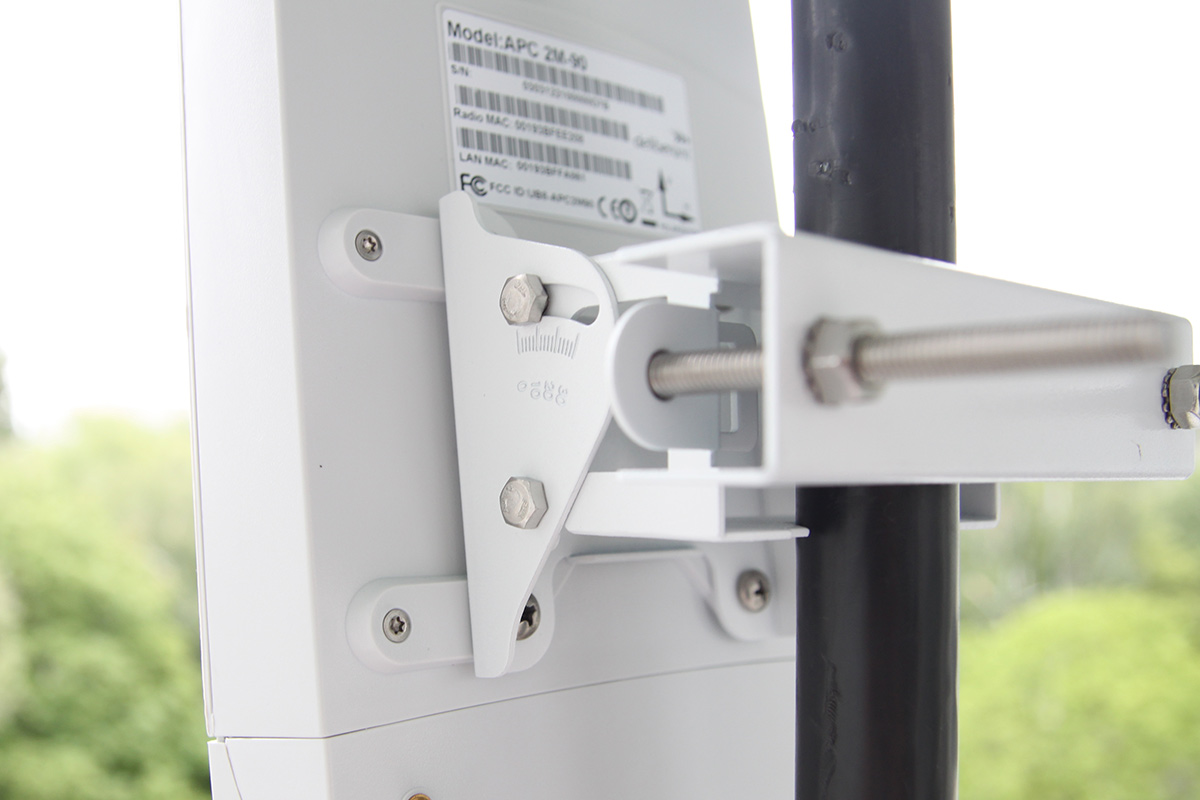

Як ми писали в огляді, Deliberant APC 2M-90 (посилання на який є вище за текстом) має зручне кріплення, що дозволяє встановити пристрій на вертикальну поверхню або закріпити на щоглі. При цьому, при необхідності, можна досить точно виставити кут нахилу завдяки шарнірному з'єднанню та нанесеній на нього шкалі.

Складання підготовка та встановлення точки доступу, при певній вправності, не займає багато часу, однак, у будь-якому випадку, з собою бажано мати хоча б мінімальний набір інструментів, у вигляді викрутки та плоскогубців.

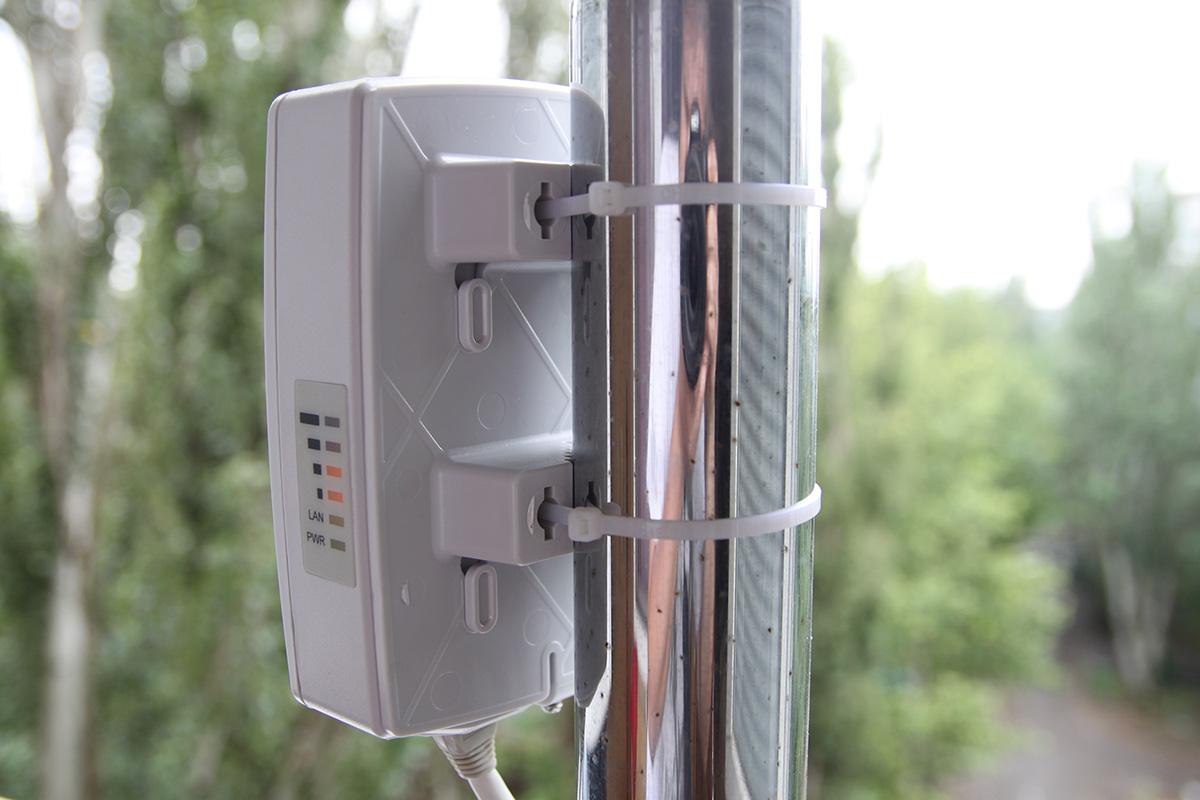

Клієнтські пристрої Deliberant APC 2M-8 встановлюються трохи швидше. Кріпильний майданчик хомутами кріпиться до виносної консолі, і на клямках до неї прикріплюється сам пристрій. Але само собою, в такому випадку, змінити вертикальний кут установки стандартними засобами, неможливо. Хоча це й не дуже важливо.

Установка базової станції та двох клієнтів, загалом зайняла трохи більше години, з урахуванням переміщення між точками. Отже, можна сміливо сказати, що в обігу обладнання Deliberant досить невибагливо, досить швидко і легко монтується, і так само легко його можна зібрати назад.

Закінчивши з установкою, ми зайнялися налаштуванням мережі. Щоб спробувати максимально розкрити можливості як базової станції, так і клієнтів, ми вирішили використовувати бездротовий протокол IEEE 802.11n з шифруванням WPA2/AES, а також, пропрієтарний протокол компанії Deliberant - iPoll, спеціально розроблений для поліпшення роботи мереж точка-багатоточка, шляхом послідовного опитування клієнтів та зменшення часу затримок.

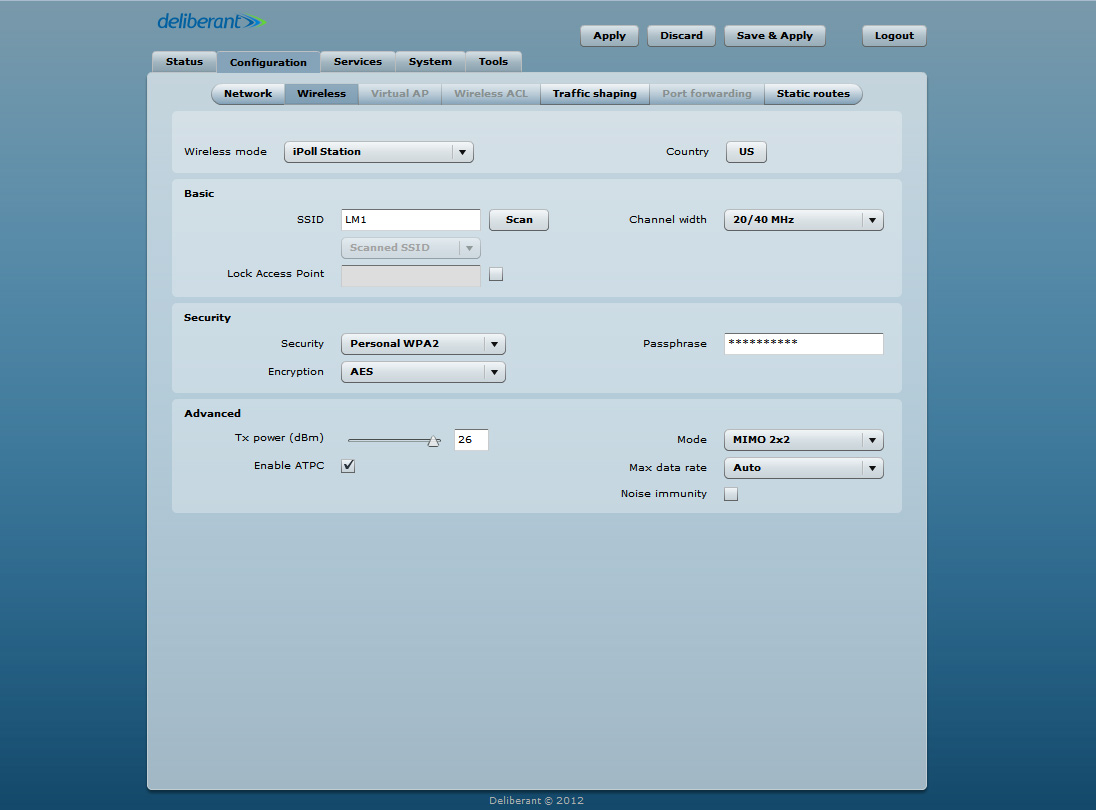

І відповідно до налаштувань базової станції, клієнти також були переведені в режим iPoll Station, з тими ж параметрами шифрування. Крім того, всі точки доступу працюють як прозорий мост, що надалі дозволить нам безперешкодно протестувати створене нами бездротове з'єднання.

Відразу після активації налаштувань першого клієнта зв'язок встановився практично моментально.

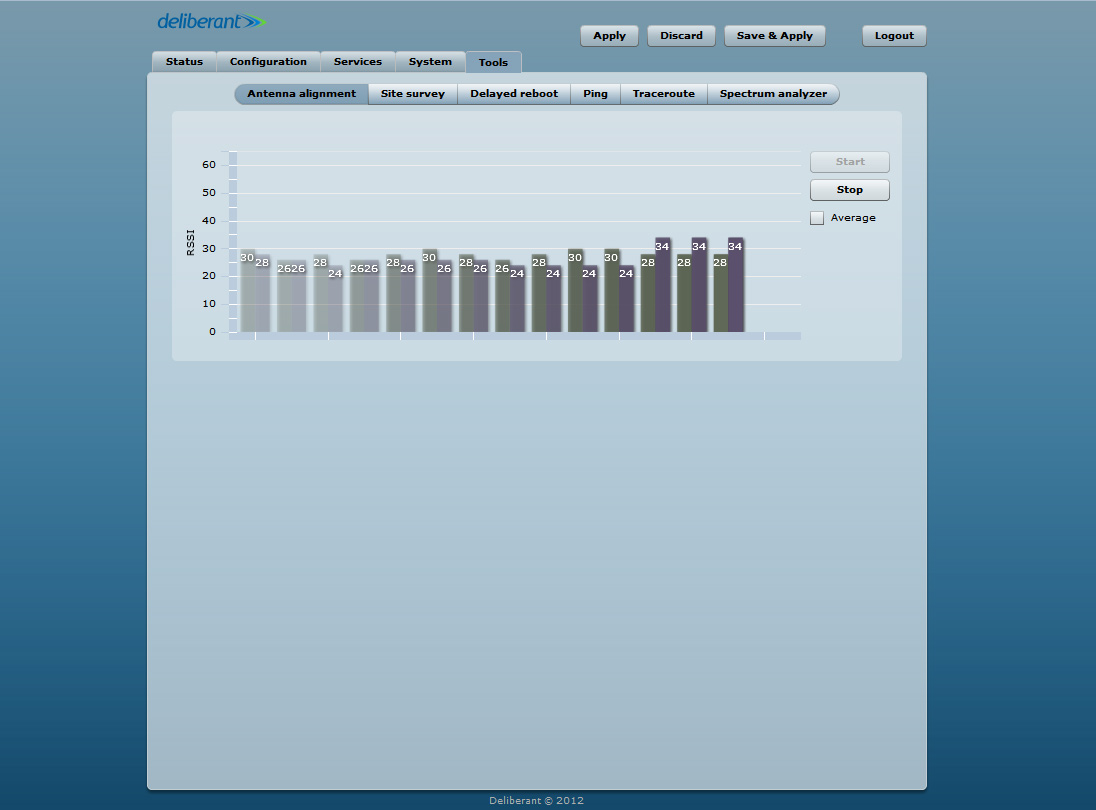

Для покращення якості зв'язку, при попередньому налаштуванні, можна скористатися світлодіодними індикаторами, що знаходяться на боці клієнтської точки доступу Deliberant APC 2M-8 . А для більш точного налаштування, у програмному забезпеченні всіх бездротових пристроїв компанії Deliberant, є інструмент Antenna Alignment. За допомогою якого можна максимально точно налаштувати антену клієнтського обладнання для більш впевненого прийому сигналу з базової станції, і як наслідок - підвищення якості бездротового з'єднання.

І так як ми хочемо отримати максимальні результати в ході цього тесту, ми звичайно ж, постаралися якнайкраще від'юстувати всі пристрої і досягти максимального рівня сигналу.

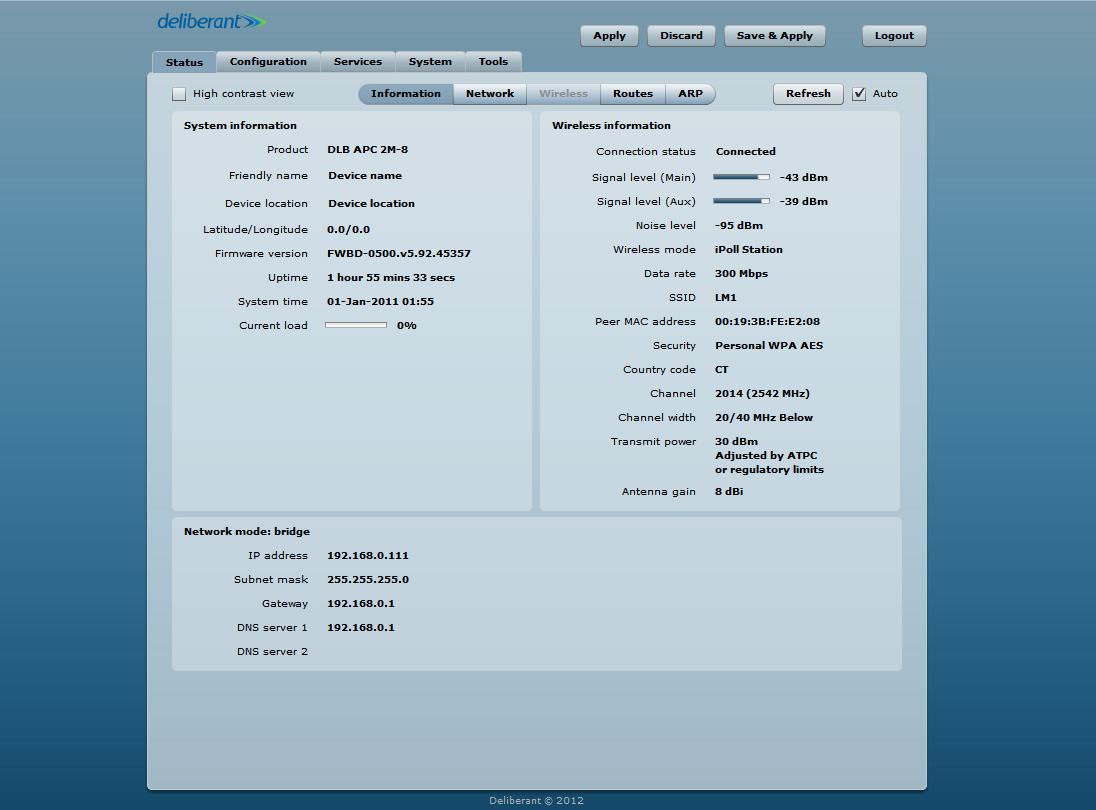

Точно такі ж дії були повторені і для другого клієнтського пристрою. Вся процедура налаштування та точного юстування двох клієнтів, так само як і встановлення, не зайняли багато часу. У результаті, приблизно за дві години, ми повністю розгорнули мережу точка-багатоточка, що включає базову станцію і два клієнти на базі пристроїв APC 2M-90 та APC 2M-8.

Після цього можна було сміливо приступати до тестування.

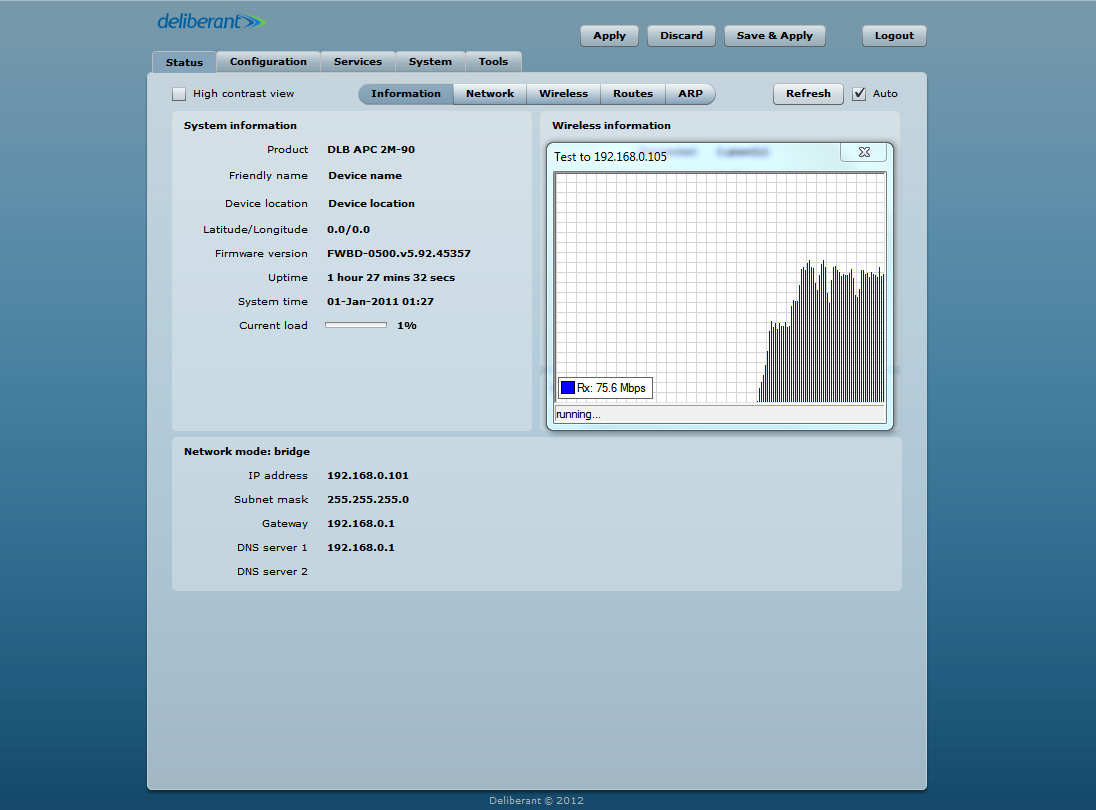

Першим ми почали тестувати клієнта, який знаходився на максимальному видаленні, приблизно за 1 км, у зоні прямої видимості. Як і очікувалося, тут не було жодних сюрпризів і ми легко змогли отримати стабільну швидкість в межах 70Mbit/s. При цьому мінімальна становила не менше 45Mbit/s, а пікова близько 79Mbit/s. А навантаження на базову станцію та на клієнтський пристрій не перевищувало 1%.

Надихнувшись таким результатом, ми перейшли до перевірки швидкості передачі даних на другому клієнті, який знаходився всього в 300 метрах, але мав на шляху проходження сигналу певну кількість перешкод, у вигляді дерев, що високо ростуть. І навіть не дивлячись на ці перешкоди, ми отримали стабільні 75Mbit/s, чому звичайно були дуже раді. Пікова швидкість передачі даних доходила до 82Mbit/s, а провали не були менше 66Mbit/s. Та й сам графік виглядав більш рівно.

І ось, отримавши такий результат, ми вкотре переконалися, що обладнання Deliberant цілком конкурентоспроможне і може стати чудовою альтернативою для продукції таких гігантів як Mikrotik і Ubiquiti Network. Особливо, якщо врахувати його не високу вартість. Так ці пристрої цілком підійдуть для розгортання невеликих мереж у рамках мікрорайону чи університетського кампусу. Зменшивши до мінімуму накладні та експлуатаційні витрати невеликого провайдера бездротового зв'язку (WISP). Або можуть бути використані для потреб підприємства з розвиненою інфраструктурою в межах певної території, де є необхідність забезпечити мережею окремі будівлі або ділянки.
