Mikrotik RouterOS та IPTV - налаштування IGMP протоколу

Велика кількість сучасних технологій щодня входить у наше повсякденне життя. І деякі з них стають невід'ємною частиною нашого побуту. Однією з таких технологій стало інтернет телебачення або IPTV. Ще кілька років тому, ця технологія здавалася нам чимось неймовірним і нездійсненним, а сьогодні вже багато хто з нас має широкосмугове з'єднання з мережею і використовують цю технологію на заміну звичайного ефірного телебачення або як альтернативу іншим, наприклад супутниковим джерелам телевізійного мовлення. Сьогодні ми розглянемо варіант налаштування маршрутизатора під управлінням мережевої операційної системи Mikrotik RouterOS для роботи з протоколом, що найчастіше використовується в технології IPTV - IGMP.

Коротко, IGMP (Internet Group Management Protocol) - це протокол, який використовується в мережах, що використовують IP протокол для управління груповою передачею даних (Multicast).

Більшість сучасних побутових та SOHO маршрутизаторів, робота яких побудована на власному програмному забезпеченні та керованих через WEB-інтерфейс, мають уже вбудовану можливість включення цього протоколу. Однак, в операційній системі Mikrotik RouterOS, яка встановлена практично на всіх маршрутизаторах компанії Mikrotik , робота з цим протоколом - опціональна. І спочатку не передбачено. Однак, це легко можна вирішити за допомогою пакетів, які можна завантажити на сайті виробника.

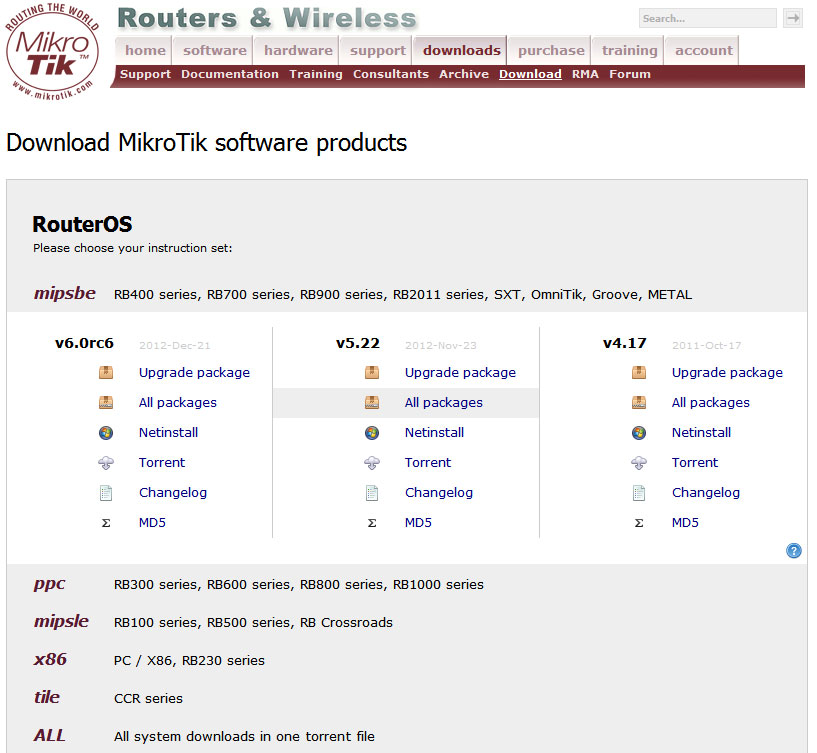

І так, для початку роботи з протоколом IGMP нам необхідно відвідати сторінку завантажень компанії Mikrotik - http://www.mikrotik.com/download . Там вибрати ваше обладнання та версію вашого програмного забезпечення, після чого завантажити файл з додатковими пакетами – All packages.

Після чого необхідно розархівувати отриманий файл, і знайти там пакет multicast-x.xx-***.npk. Тепер запускаємо фірмову утиліту Winbox та підключаємося до нашого маршрутизатора.

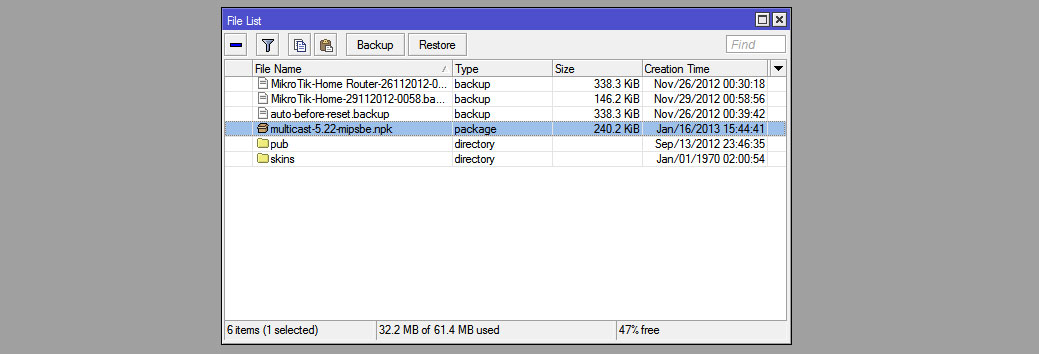

Переходимо в розділ Files та звичайним перетягуванням, копіюємо туди наш пакет.

Увага! Версія пакету, що встановлюється, повинна збігатися з версією вашого ПЗ!

Для завершення його встановлення все, що нам залишилося, це перевантажити наш маршрутизатор у меню System -> Reboot

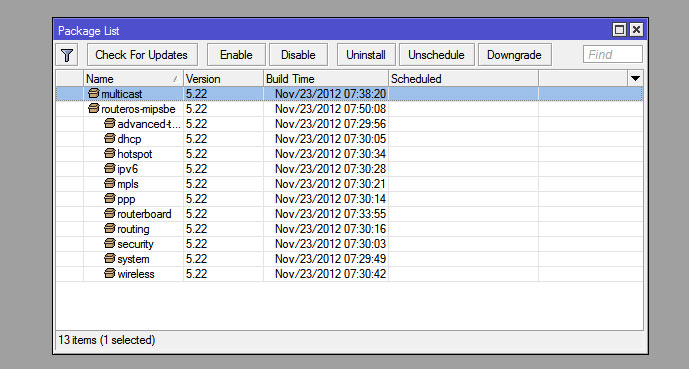

Після перезавантаження нам треба переконатися, що пакет multicast встановлений. Для цього знову підключаємося до нашого маршрутизатора за допомогою утиліти Winbox, переходимо в розділ System -> Packages, де він повинен з'явитися в списку встановлених пакетів.

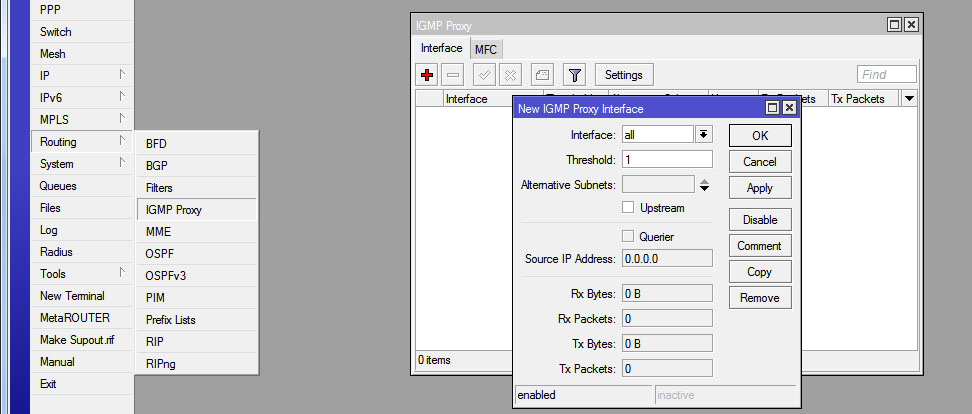

Якщо все так і установка пройшла успішно, то в розділі Routing у вас повинен з'явитися пункт IGMP Proxy. До якого нам і треба перейти. Тут нам потрібно створити два нові правила на вкладці Interface.

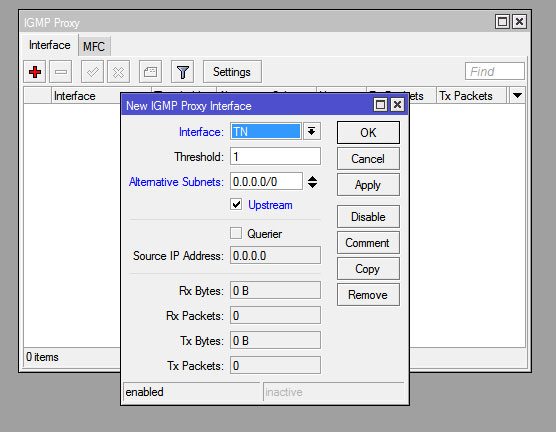

Кнопкою "+" додаємо перше правило. Де як Interface, вибираємо той інтерфейс, до якого у нас підключений кабель провайдера, що надає послугу IPTV, наприклад ether1. Якщо з'єднання з провайдером здійснюється за допомогою одного з тунельних протоколів, наприклад PPPoE, то як Inteface, необхідно вибрати назву цього з'єднання.

Вписуємо значення 0.0.0.0/0 у поле Alternative Subnets та ставимо галочку біля Upstream.

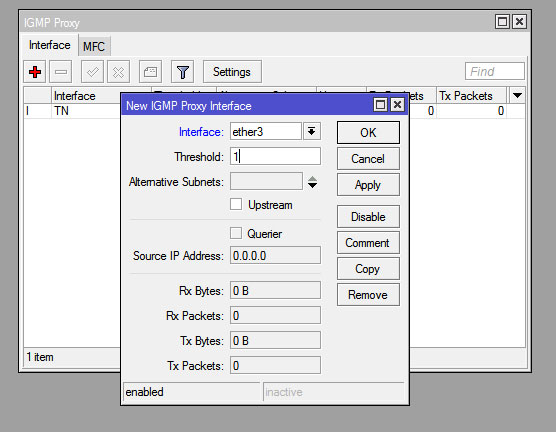

Зберігаємо правило кнопкою OK. І творимо ще одне. Тільки цього разу нам потрібно як Interface, вибрати інтерфейс, до якого у нас підключена IPTV приставка. Наприклад ether3. Більше жодних змін у цьому правилі робити не треба.

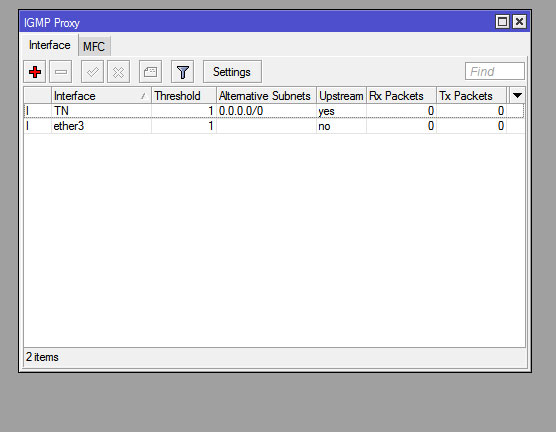

В результаті, у нас має вийти два правила.
