Cambium Networks ePMP 1000 - пам'ятка установнику

Cambium Networks ePMP 1000 - пам'ятка інсталятору.

Перед тим, як розпочати встановлення та налаштування бездротового обладнання ePMP 1000 від компанії Cambium Networks , ми настійно рекомендуємо вам прочитати цю пам'ятку та дотримуватися викладених у ній рекомендацій. Таким чином, ви можете досягти максимальної швидкості та пропускної здатності в бездротовому каналі зв'язку.

1. Оновлення програмного забезпечення

Компанія виробник постійно удосконалить внутрішнє програмне забезпечення всіх пристроїв серії ePMP 1000. Кожна нова версія ПЗ містить не тільки нові функції, але й певні поліпшення та виправлення помилок. Тому, перед тим як розпочати встановлення або експлуатацію даного обладнання, дуже важливо, оновиться до останньої версії.

Всі нові версії, можна знайти за посиланням http://epmp.com.ua/files.htm .

Версія мікропрограми, вказана в самому низу сторінки web-інтерфейсу.

І якщо вона відрізняється від останньої, то зробити оновлення можна в розділі меню Tools, на вкладці Software Upgrade.

Меню Tools" src="/upload-files/statti/cambium_networks_install_memory/scr2.jpg" alt="Оновлення прошивка Cambium ePMP" width="700" height="354" />

2. Перевірка

Перед початком інсталяції, не зайвим буде перевірити обладнання на столі. При цьому необхідно досягти стабільної максимальної модуляції MCS15/MCS15 в обох напрямках Uplink і Downlink.

Меню Wireless Status" src="/upload-files/statti/cambium_networks_install_memory/scr3.jpg" alt="Перевірка бездротового з'єднання пристроїв Cambium ePMP" width="700" height="353" />

3. Правильність підключення

При використанні зовнішньої антени обов'язково потрібно переконатися у правильності підключення поляризації V та H. Так як через неправильне підключення, навіть на одній зі сторін бездротового лінка, втрати в сигналі, можуть досягати до 15dB.

4. Наявність перешкод

Перед початком налаштування рекомендується виміряти рівень перешкод у робочому частотному каналі. Зробити це можна за допомогою вбудованої у програмне забезпечення утиліти Spectrum Analyzer, яка знаходиться у меню Tools.

Утиліта Spectrum Analyzer" src="/upload-files/statti/cambium_networks_install_memory/scr5.jpg" alt="Перевірка рівня перешкод у робочому частотному каналі" width="700" height="353" />

При цьому показання з рівнем сигналу менше -90dBm говорять про те, що перешкоди відсутні. А ось у разі рівня -75dBm і більше, свідчать про наявність перешкоди в даному частотному діапазоні.

5. Попередній розрахунок

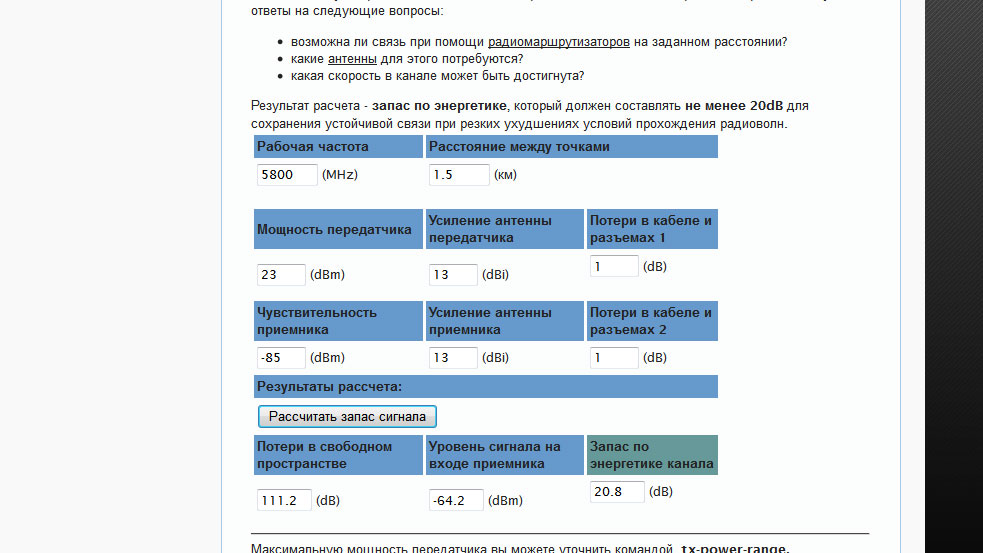

Перед безпосередньою установкою обладнання необхідно розрахувати рівні сигналу UL RSSI з боку бази та DL RSSI з боку абонента за допомогою універсального калькулятора енергетичного бюджету лінка. Вказавши реальні значення вихідної потужності, коефіцієнта посилення, дальності лінка та робочого частотного каналу.

6. Налаштування основних параметрів

Для отримання максимальних результатів при тестуванні бездротового каналу, необхідно звернути особливу увагу на наступні параметри:

6.1 Після встановлення частоти та ширини робочого каналу встановіть вихідну потужність Transmit Output power базової станції та абонентського пристрою у максимальне значення для вашого частотного діапазону. Це може бути 18,19 або 23dBm для діапазонів 5.3GHz, 5.6GHz та 5.8GHz, відповідно.

Також необхідно встановити максимальний рівень і на абонентському пристрої.

6.2 Якщо ви хочете перевірити пропускну здатність бездротового каналу в режимі Full Duplex, вам необхідно на базовій станції встановити параметр поділу кадру DL/UL Ratio в режим Flexible.

Після закінчення тесту, при необхідності, встановити бажаний поділ пропускної спроможності Uplink/Downlink.

6.3 Не зайвим буде встановити на базовій станції автоматичне регулювання потужності STA Target Received Power Level на рівні –40 dBm.

7. Встановлення з'єднання

Після того, як зв'язок між базовою станцією та клієнтом буде встановлений, потрібно звернути увагу на показання у вікні статусу системи Wireless Status. Головним чином порівняти отримані значення UL RSSI і DL RSSI з розрахунковими значеннями за калькулятором бюджету лінка, зробленими раніше. І якщо фактичні значення DL і UL розходяться з розрахунковими, більш ніж на 5dB в умовах LOS (пряма видимість з відкритою зоною Френеля), це говорить про неправильне юстування та підключення антен, несправності антен, пігтейлів та ін.

Меню Wireless Status" src="/upload-files/statti/cambium_networks_install_memory/scr6.jpg" alt="Порівняння отриманих значень UL RSSI та DL RSSI з розрахунковими значеннями за калькулятором бюджету лінка" width="700" height=" >

При цьому потрібно звернути увагу на виставлену системою UL і DL модуляцію. Модуляції MCS15/MCS15 забезпечують максимальну пропускну здатність каналу обох напрямках.

8. Додаткові налаштування

У разі потреби потрібно внести додаткові зміни в налаштування. Зокрема, виставити бажаний рівень UL RSSI параметром STA Target Received Power Level у меню Configure на вкладці Radio.

Його значення за промовчанням становить -60dBm. За відсутності перешкод його можна встановити в межах -50-55dBm, а при сильних перешкодах змінити на -75-80dBm.

Додаткові налаштування" src="/upload-files/statti/cambium_networks_install_memory/scr7.jpg" alt="Додаткові налаштування бездротового з'єднання" width="700" height="353" />

УВАГА! При зменшенні значення параметра STA Target Received Power Level і, відповідно, UL RSSI необхідно не допустити зниження модуляції UL, що призведе до зниження пропускної спроможності системи в каналі Uplink.

9. Попередження

Типова помилка при підключенні абонентської станції до бази у режимі автоматичного регулювання потужності.

Підключення при STA Power Target Power Level – 60dBm (за замовчуванням) , наприклад, при потужній перешкоді -70dBm призводить до отримання SINR 10dBm та встановлення системи модуляції UL MCS1. Крім того, при недостатній пропускній здатності UL каналу, система може виставити мінімальну модуляцію MCS1 також і в DL каналі.

У результаті внаслідок неправильно виставленого регулювання посилення умовах перешкод можна отримати низькі модуляцити і швидкість передачі у обох напрямах.

Для вибору правильного значення STA Power Target Power Level слід переглянути встановлену базою потужність абонентської станції Tx power. Якщо ця потужність нижче максимальної потужності Tx power абонентської станції на даній частоті, слід пропорційно збільшити STA Target Power Level і досягти досягнення на абонентській станції максимальної вихідної потужності, що в результаті дозволяє отримати на базі максимальну UL модуляцію.

Встановлена модуляція ePMP 1000 однозначно точно визначає пропускну здатність каналу зв'язку.
