Bounding інтерфейсів на маршрутизаторах Mikrotik для збільшення пропускної спроможності провідних каналів зв'язку

Функція об'єднання мережевих інтерфейсів - Bounding, що вже давно присутня в операційній системі Mikrotik RouterOS і як наслідок, практично у всіх маршрутизаторах цього виробника. Донедавна її застосування було мало доцільним, то через невелику кількість вільних Ethernet портів, то через не високу загальну пропускну здатність конкретних моделей. Але з появою маршрутизаторів серії Mikrotik Cloud Core Router, які, як відомо, мають вкрай високу пропускну здатність до 24Гігабіт, завдяки 16-ти або навіть 36-ядерному процесору (залежно від моделі), і 12 гігабітних портів, ця ситуація круто змінилася. І тепер Bounding може виявитися доволі затребуваним. Наприклад передачі даних між двома окремими мережами на швидкостях вище 1Гбита, і пропорційних кількості об'єднаних інтерфейсів.

Давайте докладно розглянемо приклад створення такого каналу. Для цього ми візьмемо два маршрутизатори Mikrotik Cloud Core CCR1036-12G-4S і CCR1016-12G і спробуємо досягти швидкості передачі даних вище 1Гбіт по проводах.

Почнемо з того, що підключимося до першого з них і зробимо необхідні налаштування. Спочатку відкриємо утиліту Winbox і перейдемо в розділ Interfaces. Де на вкладці Bounding поєднаємо наші інтерфейси.

Кнопкою "+" додаємо новий запис. На вкладці General, ми не робимо жодних змін і переходимо на вкладку Bounding, де як Slaves вибираємо порти, які ми об'єднуватимемо, наприклад ether9 і ether10. Mode залишаємо balance rr, інші параметри не чіпаємо. Зберігаємо запис кнопкою OK.

Далі, щоб привласнити нашим об'єднаним портам таку ж IP-адресу як і у всього маршрутизатора в цілому, щоб уникнути плутанини в адресах, ми додаємо наш Bounding в міст з основним Ethernet портом, яким ми підключаємося до маршрутизатора. У нашому випадку це ether2.

Переходимо до розділу Bridge і на однойменній вкладці, кнопкою “+” додаємо новий міст. У вікні не робимо жодних змін, просто зберігаємо всі кнопкою OK.

Після чого на вкладці Ports ми повинні, все тією самою, кнопкою "+" додати до нашого міст інтерфейси ether2 і bounding1. Робиться це в два прийоми, для першого, у вікні ми в якості Interface вибираємо ether2, а як Bridge - створений нами раніше bridge1. Зберігаємо кнопкою OK і повторюємо все те саме, тільки вдруге як Interface потрібно вибрати bounding1.

Все, що нам залишилося, привласнити конкретну IP адресу нашому мосту. Якщо у вашій локальній мережі є DHCP сервер, то ви можете в розділі IP - DHCP Client додати новий запис в якому, як інтерфейс вибрати bridge1. Або ж присвоїти фіксований IP у розділі IP - Addresses.

Відкриваємо розділ IP - Addresses і додаємо новий запис кнопкою “+”. У вікні в поле Address вписуємо, наприклад 192.168.0.103/24, і вибираємо bridge1 в полі Interface. Зберігаємо новий запис і у нас перший маршрутизатор матиме постійний IP у нашій локальній мережі, незалежно від того, до якого з портів (ether2, ether9 чи ether10) ми будемо підключені.

Налаштування першого маршрутизатора закінчено. Тепер ми підключаємось до другого, у нашому випадку це Mikrotik Cloud Core CCR1036-12G-4S . І точно повторюємо всі налаштування, за винятком присвоюється IP адреси. Він повинен відрізнятися від присвоєного першому маршрутизатору, і звичайно ж, не повинен збігатися не з однією з адрес будь-яких інших підключених до локальної мережі пристроїв.

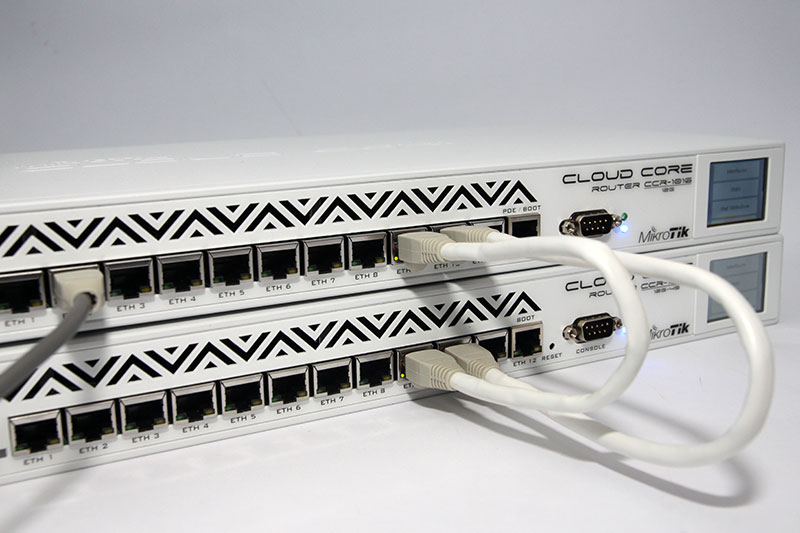

Після закінчення налаштування, ми з'єднуємо порти 9 та 10 першого та другого маршрутизаторів.

Ну і тепер, можна приступити до тестування пропускної спроможності отриманої нами зв'язки двох портів. Для цього ми скористаємося вбудованою у Mikrotik RouterOS утилітою Bandwidth Test.

І як і передбачалося, ми отримали швидкість передачі даних 1950Mbps в обох напрямках. Що майже і становить - 2 Гбіта Full Duplex і повністю доводить працездатність функції Bounding. Вкотре підтверджуючи високу продуктивність маршрутизаторів сімейства Mikrotik Cloud Core Router, огляд яких ви можете прочитати на нашому сайті.

Олексій С., спеціально для LanMarket
