SCUN

Плата управління є елементом контролю та управління системою, з її допомогою здійснюється налаштування, контроль та управління пристроєм, а також реалізуються прості функції протоколу маршрутизації.

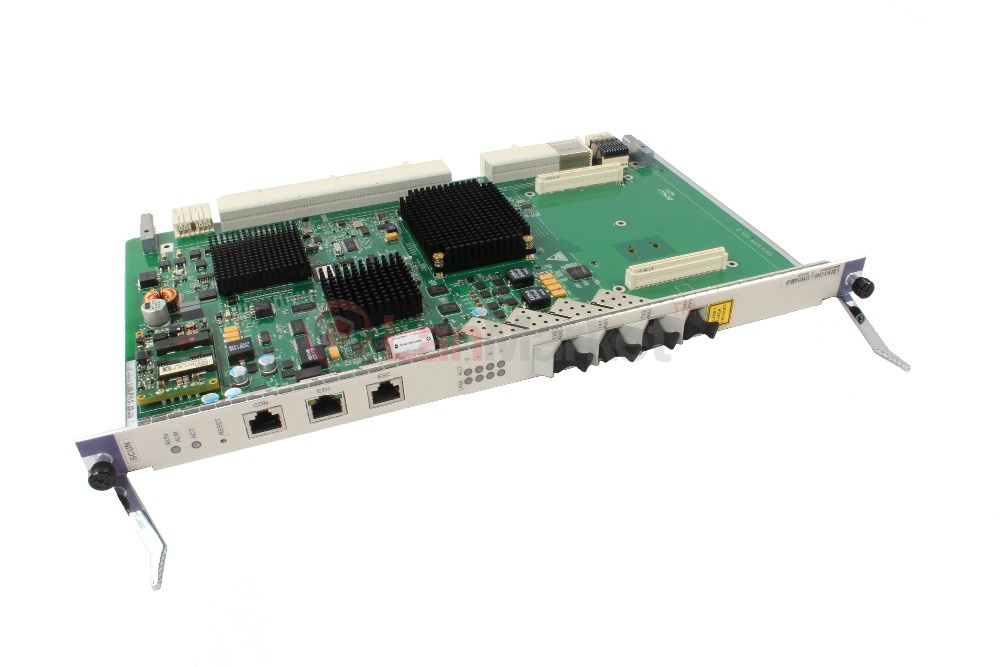

Модуль H801SCUN є платою суперконтролера для OLT комутаторів MA5680T, MA5683T . Даний модуль є ядром системи, оскільки саме він займається управлінням, комутацією сервісів та агрегацією. Плата SCUN також може працювати як ядро управління інтегрованою системою мережевого управління (NMS).

Основні функції плати управління:

• Контроль системи та управління іншими модулями;

• Активне/резервне перемикання;

• Локальне та віддалене обслуговування через послідовний порт CON;

• Моніторинг довкілля через послідовний порт моніторингу довкілля ESC;

Технічні особливості

На передній стороні плати розміщені світлодіодні індикатори, кнопка перезавантаження плати, а також мережні інтерфейси. Плата має три інтерфейси призначені для управління, контролю та моніторингу системи - RS232 serail port, 10/100/1000 Mbps RJ45 port, RS485 monitoring serial port.

Також плата має чотири uplink інтерфейси 4x100/1000Mbps SFP, які дозволяють підключити до OLT комутатору uplink лінію. Загальна комутаційна спроможність плати становить 480 Gbps.
