PRTE

Код товару: 04407
Рейтинг 0/5
Ціна поки невідома
Дізнатись ціну
Короткий опис:

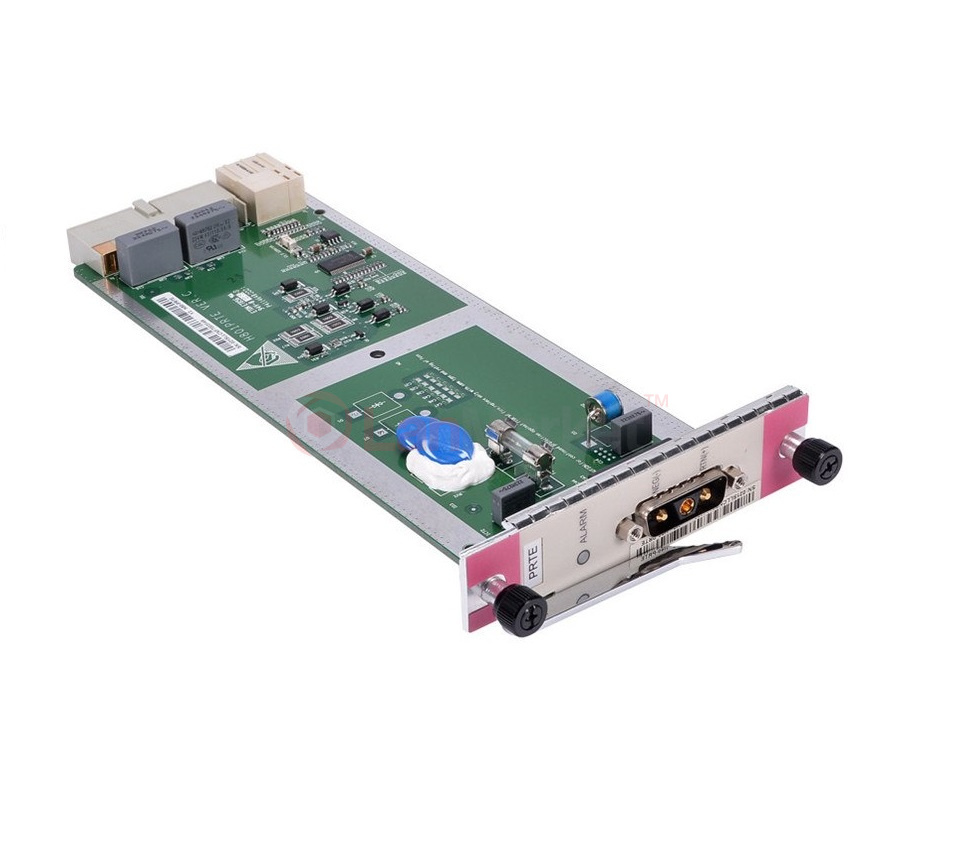

PRTE – модуль живлення для OLT комутатора MA5600T або MA5683T, 48V DC, 1.5W.


Артикул: H801PRTE
Виробник: Huawei
Money
Відстрочка платежу
Money
Перевірка та тестування обладнання перед продажем
Consult
Професійні консультанти-практики

Опис PRTE

Плата живлення H801PRTE працює від мережі постійного струму 48 V і здатна забезпечити живленням комутатори MA5600T та MA5683T .

Функції плати PRTE

  • Фільтрування та обмеження вхідного струму;
  • Виявлення несправностей; захист від стрибків напруги;
  • Оповіщення в режимі он-лайн при аварійних збоях плати;
  • Індикатор ALARM;

Принцип роботи модуля живлення

Принцип работы PRTE

  • На платі H801PRTE є роз'єм живлення 3V3 для підключення джерела живлення -48 Ст. Після проходження захисного ланцюга та схеми фільтрації джерело живлення виводиться на об'єднувальну плату та подає живлення для інших плат у корпусі.
  • Модуль виявлення проводить перевірку на несправність запобіжників і у разі несправності повідомляє систему;
  • Виявлені сигнали про несправності та сигнали присутності плати повідомляються на плату керування через один і той же канал. За допомогою світлодіодів виводиться стан плати;
  • Модуль виявлення перевіряє вхідну напругу та вхідну потужність, після чого повідомляє систему про наявність несправностей або їх відсутність;
  • Схема E2PROM зберігає інформацію про виробника плати.
  • Потужність 5, що йде від об'єднувальної плати, використовується для подачі живлення на деякі чіпи на платі.


Характеристики PRTE

Розміри: 25.40 (W) x 237.00 (D) x 105.10 (H) мм
споживана потужність: 1.5 W
Споживана напруга: 48V
Сумісність із OLT: МА5683Т
Тип плати розширення: Плата живлення
