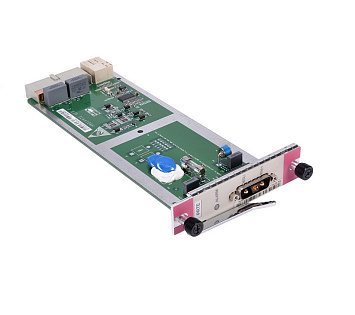

PRTE Huawei

Плата питания H801PRTE работает от сети постоянного тока 48 V и способна обеспечить питанием коммутаторы MA5600T и MA5683T.

Функции платы PRTE

• Фильтрация и ограничение входного тока;

• Обнаружение неисправностей, защита от скачков напряжения;
• Оповещение в режиме онлайн при аварийных сбоях платы;
• Индикатор ALARM;


Принцип работы модуля питания

• На плате H801PRTE имеется разъем питания 3V3 для подключения источника питания -48 В. После прохождения защитной цепи и схемы фильтрации источник питания выводится на объединительную плату и подает питание для других плат в корпусе.
• Модуль обнаружения производит проверку на неисправность предохранителей, и в случае неисправности сообщает систему;

• Обнаруженные сигналы о неисправностях и сигналы присутствия платы сообщаются на плату управления через один и тот же канал. С помощью светодиодов выводится состояние платы;

• Модуль обнаружения проверяет входное напряжение и входную мощность, после чего сообщает систему о наличию неисправностей или их отсутствие;

• Схема E2PROM хранит информацию о изготовителе платы.

• Мощность 5 В, идущая от объединительной платы, используется для подачи питания на некоторые чипы на плате.
