Приховані можливості Mikrotik RouterOS: перевірка кабелю Ethernrt (Cable Diagnostics)

Як не дивно, але в популярній операційній системі Mikrotik RouterOS є деякі можливості, про які мало хто знає. Починаючи з версії RouterOS v6rc4, існує функція перевірки цілісності кабелю Ethernet - Cable Diagnostics. Причому сам виробник, який не сильно і афішує цю чудову функцію, згадка про неї, була лише в одному з прес-релізів компанії. Очевидно, це пов'язано з тим, що ця опція поки що не має GUI інтерфейсу і доступна тільки в консольному режимі. Та й можливо, вона ще перебуває на стадії доопрацювання.

Проте вона існує і працює. І як запевняє сам Mikrotik: “Якщо у вас є житловий будинок зі складною Ethernet проводкою всередині стін або стель, і ви втрачали зв'язок – то раніше, вам потрібно було спеціальне обладнання, щоб точно визначити місце розташування пошкодження кабелю, перш ніж розкрити стіну у потрібному місці , але тепер - RouterOS допоможе і сама вам повідомити:
• яка пара кабелю пошкоджена
• на якій довжині кабелю це сталося
• і яке саме пошкодження має кабель (обрив чи замикання)”

І якщо у вас встановлена Mikrotik RouterOS v6rc4 або старше, ви можете спробувати, як працює Cable Diagnostics. Доступна дана опція у розділі

/interface ethernet

І виконується командою cable-test [interface], тобто, щоб перевірити кабель підключений до порту ether4, вам потрібно виконати в консолі команду:

interface ethernet cable-test ether4

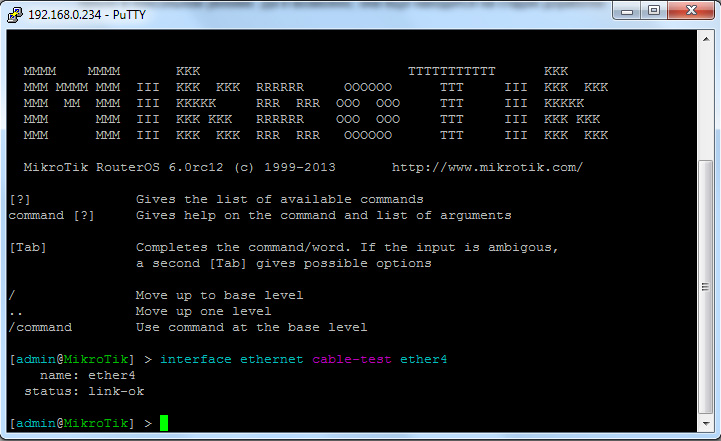

При цьому якщо немає жодних проблем, то у відповідь ми отримаємо відповідь, виду: “status: link-ok”

А якщо з кабелем не все гаразд, то тоді відповідь буде більш розгорнутою.

Тут ми бачимо відповідь виду:

status: no-link
cable-pairs: open:6,open:6,open:5,shorted:6

Що означає, що зв'язку немає взагалі, і пари 1 і 2 обірвані (open) на відстані 6 метрів від нашого маршрутизатора. Пара 3, так само порвана, але на відстані 5 метрів. А пара 4, замкнута (shorted) на 6 метрах.

Причому, як бачимо, функція працює навіть якщо кабель повністю пошкоджений чи взагалі підключений іншому кінці.

На даний момент, Mikrotik гарантує працездатність опції Cable Diagnostics на всіх пристроях серій SXT-G , SXT Lite , RB711G, RB2011 , RB750 і Cloud Core, на яких встановлена RouterOS v6rc4 і вище.
