Система відеоспостереження для невеликого кафе

Зміст:

1. Модернізація існуючої системи відеоспостереження
2. Нова система відеоспостереження
3. Готові комплекти систем відеоспостереження

Ця стаття призначена насамперед власникам невеликих кафе, барів або ресторанів сімейного типу. У ній простими словами буде розказано про сучасні технології відеоспостереження, можливості обладнання та програмного забезпечення. Після вивчення тексту ви зможете самостійно підібрати реєстратор та камери, визначити місця їх встановлення, а за бажання змонтувати систему відеоспостереження самостійно, тим самим заощадивши фінанси.

Так мова йтиме про приміщення невеликих площ, так звані "дальнобійні" технології (передача відеосигналу на відстані від 1 км.) в цій статті розглядатися не будуть.

У невеликих кафе достатньо використовувати короткофокусні ширококутні камери з кутом огляду 85⁰…103⁰. Цього достатньо, щоб максимум двома камерами перекрити практично будь-яке приміщення, якщо в ньому відсутні перешкоди у вигляді колон, шаф і т.п.

– аналогові;

- Цифрові;

– гібридні

Крім того, є ще детальніша класифікація, яка зрозуміла фахівцям, але це тема для окремої статті. Тут ми розглянемо варіанти встановлення системи відеоспостереження з нуля або модернізації вже існуючої, але з мінімальними витратами.

Модернізація існуючої системи

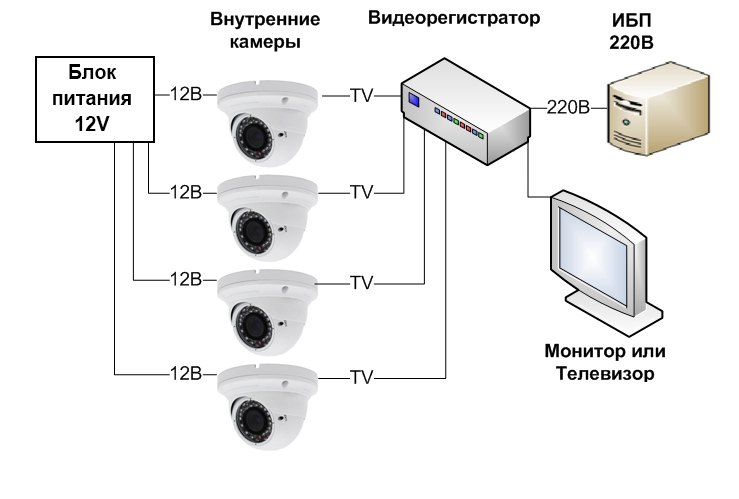

Отже, почнемо з другого варіанта. Припустимо, є якесь кафе, де встановлено аналогову систему відеоспостереження: кабельну інфраструктуру з топологією "зірка", в центрі якої знаходиться аналоговий відеореєстратор , а камери на кінцях променів.

Ми хочемо апгрейдити систему, щоб отримати набагато якіснішу картинку, причому зробити це поступово і з мінімальним вкладенням коштів.

Насамперед змінюємо камери. Наприклад, на DS-2CE56D0T-IRMMF (2.8) від Hikvision. При ціні близько $26 ми отримуємо цифрове Full HD 1080 якість кольорового зображення. При цьому камери можна змінювати поступово, у міру появи додаткових фінансових ресурсів.

Поетапно замінивши звичайні аналогові камери високої роздільної здатності, можна придбати гібридний відеореєстратор, щоб надалі без проблем масштабувати систему. В принципі, підійде будь-який із серії DS-7ХХХHU(Q)H торгової марки Hikvision. Крім аналогових камер високої роздільної здатності, це обладнання підтримує так само IP-камери.

Чому при модернізації системи відеоспостереження бажано зупинити свій вибір на гібридних моделях відеореєстраторів? На це є кілька причин. По-перше, використовується кабельна інфраструктура. По-друге, заміну обладнання можна проводити поетапно. А по-третє, якщо раптом не вистачить портів для підключення аналогових камер, у запасі завжди є два входи для підключення IP-відеокамер.

Нова система відеоспостереження

На відміну від попереднього випадку, тут ми не скуті жодними обмеженнями. Не потрібно підлаштовуватися під існуючу кабельну мережу, можна заздалегідь спланувати кількість камер, визначити місця їх встановлення та вибрати тип системи – аналогову чи цифрову.

Але тут є деякі нюанси, які слід враховувати під час проектування відеоспостереження. Перший полягає в тому, що і аналогові та IP-камери передають відеосигнал по кабелю (за винятком камер з Wi-Fi), причому вартість UTP приблизно така сама, як RG-59 або RG-6. Однак не варто забувати про те, що для живлення аналогових камер необхідно додатково прокласти двожильний провід.

Другий – різна вартість устаткування. При одних і тих же характеристиках вартість аналогової камери зазвичай в 1,5-2 рази нижча, ніж IP-камери, хоча вартість відеореєстраторів приблизно в одному діапазоні.

Наступний нюанс такий. І аналогові та IP-камери необхідно забезпечити електропостачанням. І якщо в першому випадку це має бути окремий блок живлення, то в другому можна використовувати технологію РоЕ (подавати харчування тим же кабелем, яким йде передача даних). Причому різниця у вартості між аналоговим та цифровим реєстраторами з РоЕ не перевищує 10-15%. Але в цьому випадку існує різниця у вартості дротів. Для аналогових камер необхідно прокласти два кабелі (живлення та відеосигнал) на кожну камеру та забезпечити подачу на них електроенергії за допомогою блока живлення. А у випадку з IP-відеоспостереженням достатньо одного, яким піде і харчування, і відеосигнал.

Сучасні аналогові та гібридні відеореєстратори оснащені LAN-портом, завдяки чому їх також можна без проблем інтегрувати в локальну мережу та обладнати віддалене робоче місце оператора системи відеоспостереження. Але, на відміну повністю цифрового устаткування, тут є деякі обмеження можливостям управління.

Йдемо далі. Якщо система відеоспостереження встановлюється компактно, проблем немає. А якщо камери мають бути згруповані та рознесені у різні точки? Наприклад, частина камер у залі, частина на кухні, а деякі контролюють вхідну групу. Як і в розглянутому прикладі, до кожної аналогової камери необхідно протягнути окремий кабель від відеореєстратора. А при використанні IP-камер можна використовувати РоЕ-комутатори, наприклад UTP1-SW0401-TP60 , тим самим заощадивши на кабелях.

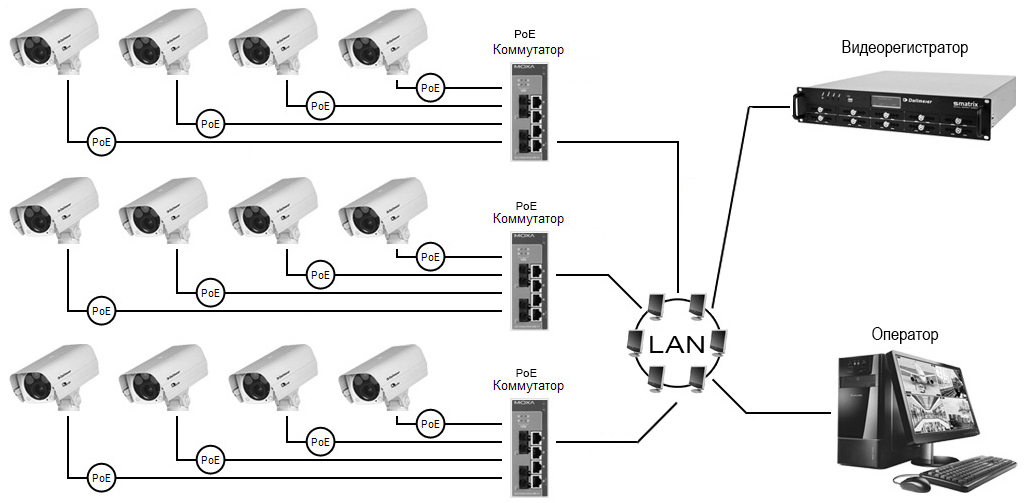

Як видно на схемі, кожен РоЕ-комутатор, до якого підключені камери, є свого роду центром для певної їх групи. У той же час вони підключені до відеореєстратора через локальну мережу. При цьому робоче місце оператора системи відеоспостереження можна обладнати в будь-якому зручному місці, оскільки передбачається можливість віддаленого контролю та спостереження.

РоЕ-комутатори можуть мати різну кількість відеокамер, залежно від кількості РоЕ-інтерфейсів. Принцип роботи у них такий самий, як і звичайних свитчів, за винятком одного нюансу: крім портів із харчуванням, додатково є ще один, без РоЕ, за допомогою якого вони інтегруються в локальну мережу.

Готові комплекти систем відеоспостереження

Розглянуті вище варіанти систем відеоспостереження є, по суті, "набірними" та універсальними. Як компоненти можна використовувати обладнання різних виробників. Це дозволяє зробити інсталяцію нової системи з мінімальними витратами, наприклад, відеореєстратор та одна камера. Надалі потрібно просто докуповувати камери (по хоча б одній) та інтегрувати їх.

Але крім таких варіантів, існують ще й готові комплекти на 4, 8, 16 та 32 відеокамери. Зазвичай це Wi-Fi рішення, яке дозволяє в найкоротші терміни розгорнути систему відеоспостереження. Для цього необхідно змонтувати камери в потрібних точках, подати живлення на них та відеореєстратор, та підключити його до локальної мережі. Налаштування зводиться лише до встановлення параметрів часу, запису та точного юстування камер.

У таких комплектах відеореєстратор є Wi-Fi маршрутизатором, в якому SSID не ведеться (прихована мережа), і DHCP сервером для відеокамер. які прив'язані до нього з коробки. Сама система є закритою та не підтримує можливість підключення обладнання сторонніх виробників. Це однозначний мінус, оскільки у разі виходу з ладу камери або відеореєстратора, натомість потрібно встановлювати обладнання того ж виробника, причому від аналогічної системи. Слід врахувати, що вартість заміни буде досить значною, оскільки ціни на струм обладнання вище середніх.

Ще одним недоліком таких комплектів є обмежений радіус. У разі потреби винести камеру за межі дії Wi-Fi-мережі відеореєстратора, потрібно або прокладати кабель, або ставити репітери, підсилювачі тощо.

Слід врахувати, що у цій статті було розглянуто лише найзагальніші випадки модернізації існуючої системи відеоспостереження чи монтажу нової з нуля. У кожному конкретному випадку необхідно ретельно проаналізувати завдання, і відповідно до неї вибрати те обладнання, яке зможе найбільш повно задовольнити вимоги, що висуваються.
