Рекомендації щодо інсталяції бокс-кросів MDU 208B та MDU 208B-12A

1. Зовнішній вигляд оптичних боксів

Оптичні бокси MDU 208B та MDU 208B-12A – новинка на вітчизняному ринку інфраструктурних рішень для побудови оптичних мереж. Зовнішньо оптичні розподільні бокси MDU 208B і MDU 208B-12A дуже схожі, а відмінна особливість MDU 208B-12A полягає в більш ємному внутрішньому кросі - 12 посадочних місць під адаптери, в той час, як MDU 208B дозволяє встановити тільки 8. Розширена внутрішня консоль боксу MDU 208B-12A з кросовим полем на 12 адаптерів була розроблена спеціально для вирішення проблеми установки вхідного конектора, що виникає при необхідності інсталяції спліттерів з поділом більше ніж 1х8.

При цьому зовнішні елементи кріплення цих оптичних боксів універсальні і дозволяють кріпити їх як до опор ліній міських електропередач за допомогою спеціальних хомутів, так і до стін будівель за допомогою дюбелів. Нові крос-бокси мають найбільш оптимальне співвідношення зручності, міцності, ергономіки і можуть призначені для кросування оптичних ліній у багатоквартирних будинках, підключених за технологією FTTH. MDU 208B та MDU 208B-12A – це надійність антивандального боксу та функціональність розподільчого кросу одночасно.

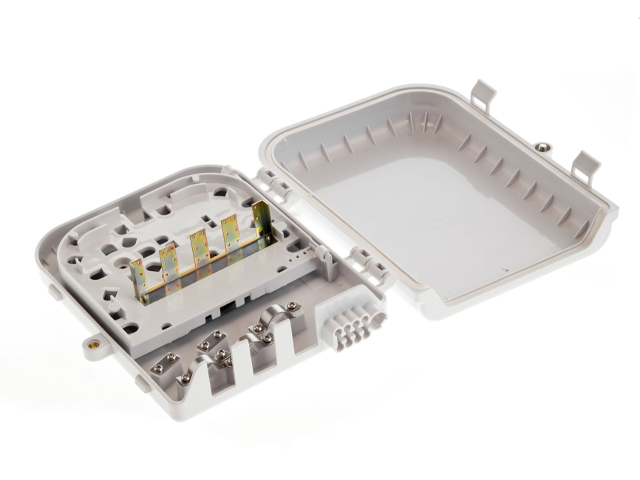

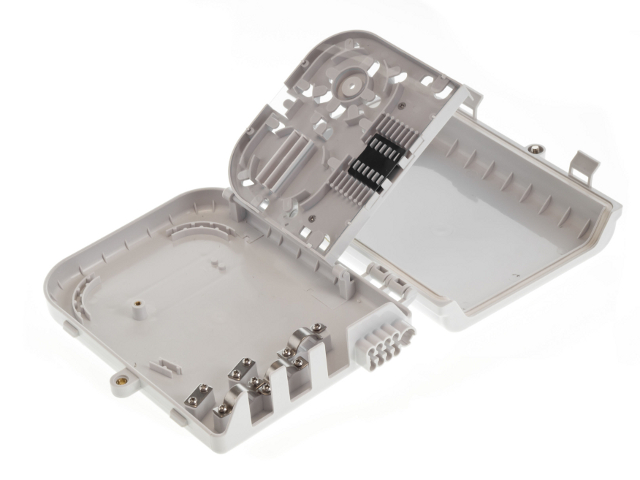

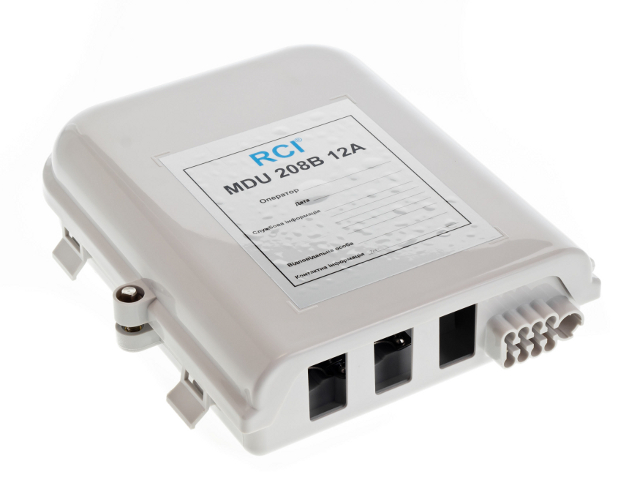

Зовнішній вигляд

2. Характеристики оптичного боксу MDU 208B

• Захисний корпус цього крос-боксу забезпечує ступінь захисту IP54 (захист від пилу та дощу) та виконаний із стійкого до УФ-випромінювання високоміцного термопластику. Разом з цим, продумана до дрібниць конструкція забезпечує легкий і швидкий доступ до внутрішньої консолі боксу під час обслуговування.
• Вертикальна орієнтація покликана забезпечити ще більшу зручність при розміщенні дільників та кросуванні волокон.
• Можливість встановлення дільників від 1х4 до 1х8.
• 3 кабелевводи та окремий висновок для кожного патч-корду.
• Універсальні кріплення, які дозволяють встановити бокс усередині приміщення, зовні на стіні чи опорі.
• Висока функціональність при компактних габаритах: 200х215х54 мм.

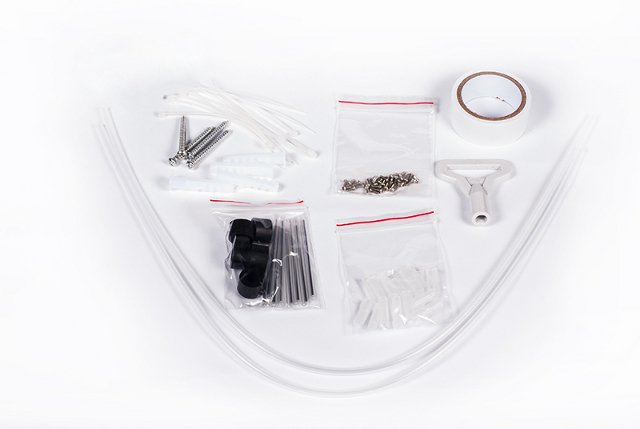

3. Комплект поставки

У стандартну комплектацію включені всі необхідні інструменти та компоненти для кросування:

• наклейки-маркери;
• комплект гільз для термоусадки (КДЗЗ);
• пластикові стяжки;
• буферні трубки;
• ізоляційна стрічка;
• пластмасовий ключ;
• набір дюбелів для кріплення до стіни;
• гумові герметизатори-ущільнювачі;
• болти для фіксації адаптерів у крос-планці.

4. Практичні поради щодо встановлення MDU 208B

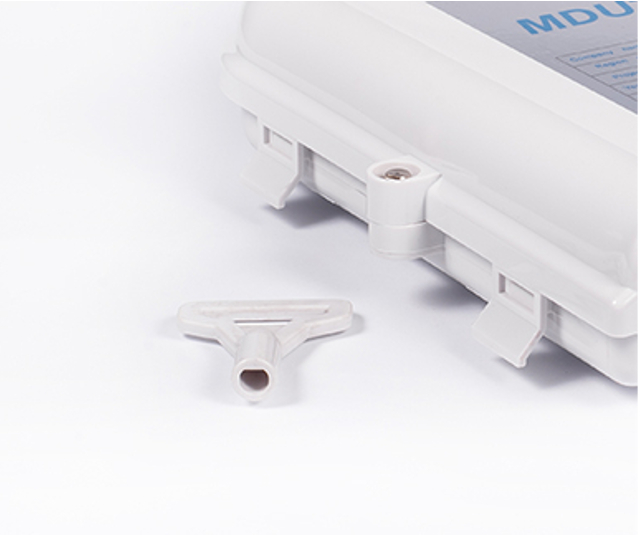

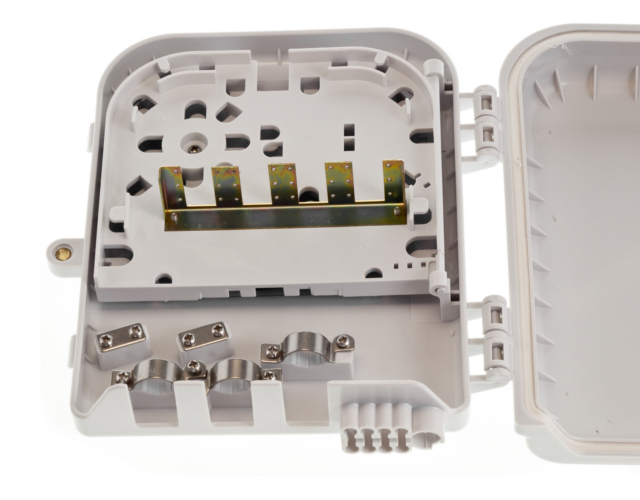

4.1. За допомогою спеціального ключа, що постачається в комплекті, відкрийте кришку боксу MDU 208B і відкрутіть планку для адаптерів.

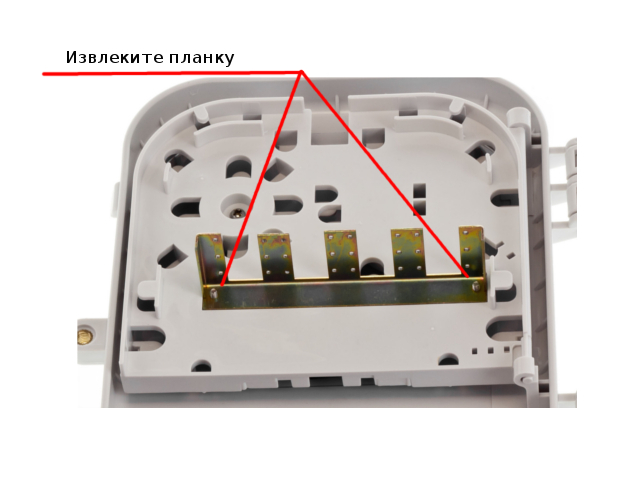

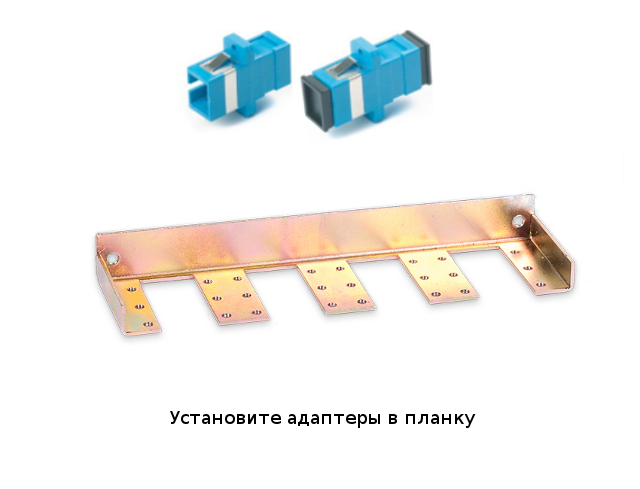

4.2. Вийміть планку та встановіть необхідну кількість адаптерів у відповідні отвори.

4.3. У встановлений адаптер вставте PLC або FBT спліттер , який з'єднаний з вихідним пігтейлом. При цьому кінці пігтейлів повинні виводитись на зворотний бік внутрішньої консолі — у відкидну сплайс-касету.

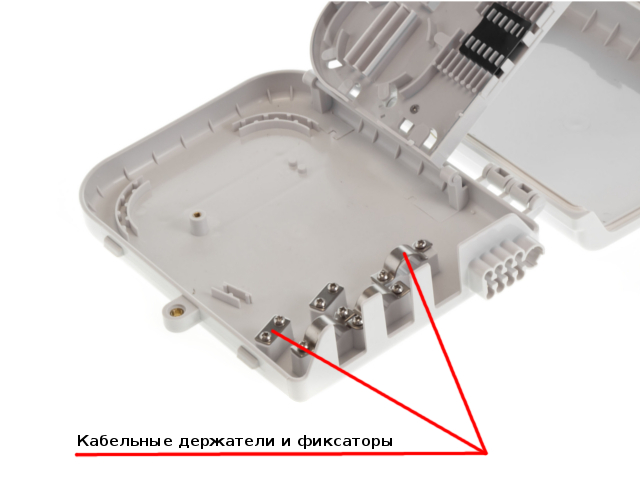

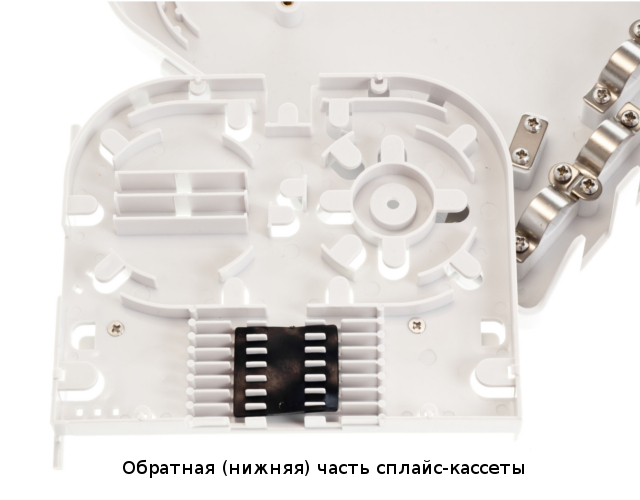

4.4. Потім необхідно витягти кабельний тримач для вхідного кабелю (металева скоба на болтах) і завести у вхідний отвір попередньо зачищений оптоволоконний кабель. Після цього за допомогою знятого раніше власника потрібно зафіксувати оптоволоконний кабель та розподілити його волокна в нижній частині сплайс-касети.

4.5. Підготуйте та зваріть волокна.

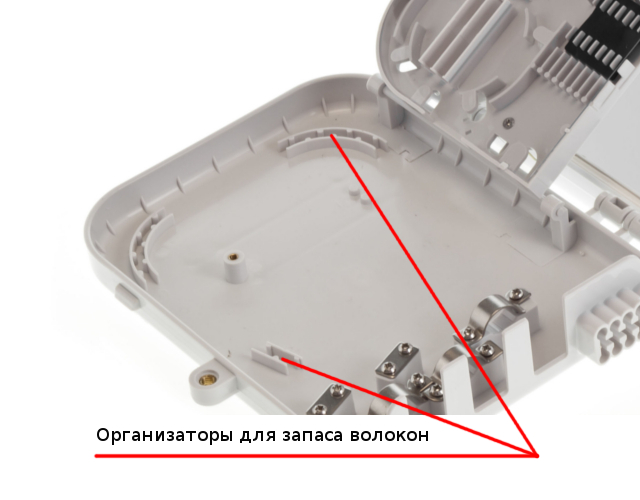

4.6. Незважаючи на компактні розміри, у конструкції оптичного крос-боксу MDU 208 також передбачено місце для укладання запасу пігтейлів.

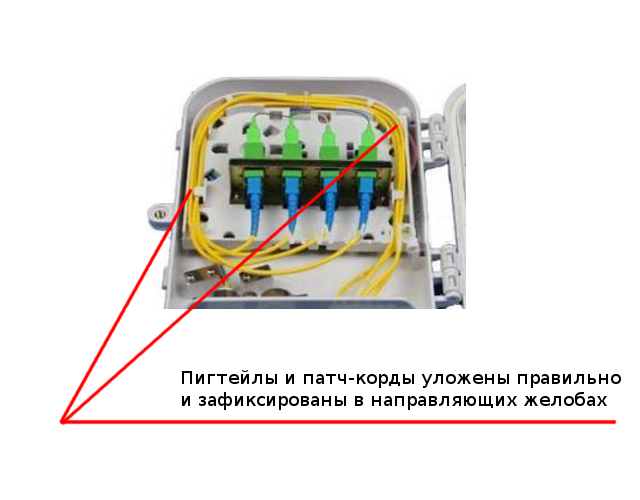

4.7. Перевірте правильність інсталяції всіх елементів, переконайтеся, що оптичні волокна надійно зафіксовані за допомогою напрямних та не виступають за краї внутрішньої консолі. Закрийте кришку оптичного боксу за допомогою ключа.

5. Варіанти та способи кріплення боксу

5.1. Встановлення на опорі

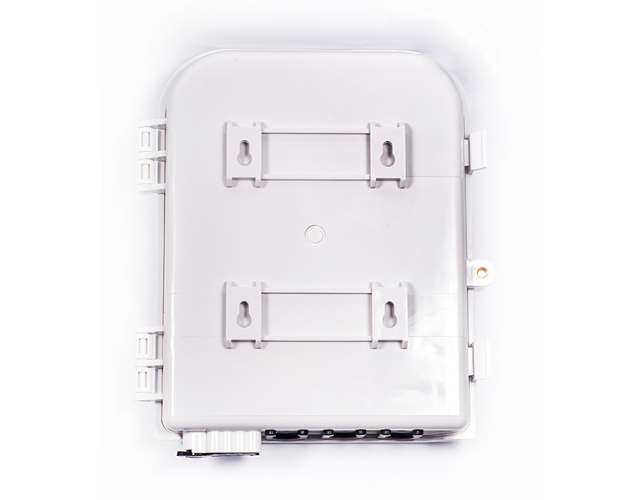

Введіть металеву бандажну стрічку у спеціальні виїмки, розташовані на задній частині боксу і за допомогою хомутів закріпіть бокс на круглій або прямокутній опорі.

5.2. Настінне встановлення

Кріплення оптичного боксу MDU 208B до стін будівель здійснюється за допомогою дюбелів, що постачаються в комплекті. Безпосередньо перед встановленням боксу на стіну, в необхідній зоні стіни, встановіть дюбеля, а після цього закріпіть на них крос-бокс, використовуючи спеціальні виїмки на задній частині конструкції MDU 208B.
