Розгортання FTTx у багатоквартирних будинках

FTTx (Fiber to the x) – широкосмугова телекомунікаційна мережа на основі волоконно-оптичних кабелів , надала нам неймовірні можливості та високошвидкісну смугу пропускання. Тому не дивно, що вона набирає популярності у всьому світі і потреба в оптичному волокні в багатоквартирних будинках (MDU) швидко зростає. У цій статті буде показано, як ефективно спроектувати розгортання FTTx для трьох типів багатоквартирних будинків.

Визначення багатоквартирних будинків

Спочатку хотів би коротко пояснити визначення багатоквартирного будинку. Відомий як multi dwelling unit, MDU зазвичай відноситься до місць, таких як багатоповерхові житлові будинки, офіси, готелі тощо. Д. MDU бувають різних форм та розмірів, від висотних будівель, невеликих квартир, дуплексних квартир чи багатофункціональних об'єктів. Це означає, що структури та умови MDU можуть бути дуже різноманітними. Погляньмо, як їх класифікувати.

Загальні класифікації багатоквартирних будинків

По суті, ми можемо класифікувати MDU з посиланням на типи конструкцій, наприклад: висотні, середні та малоповерхові будівлі або, як і більшість європейських країн, просто позначати їх як горизонтальні, вертикальні та змішані (гібрид). Деталі кожного будуть показані на наступних малюнках.

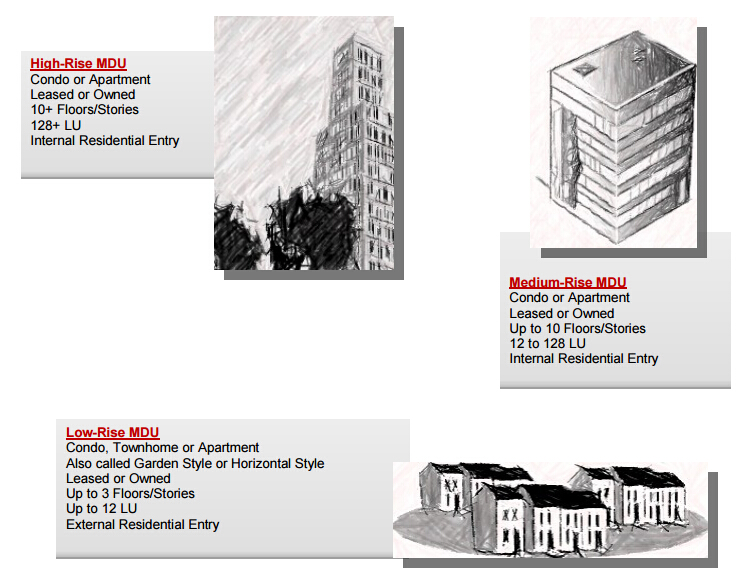

Висотні, середні та малоповерхові будівлі

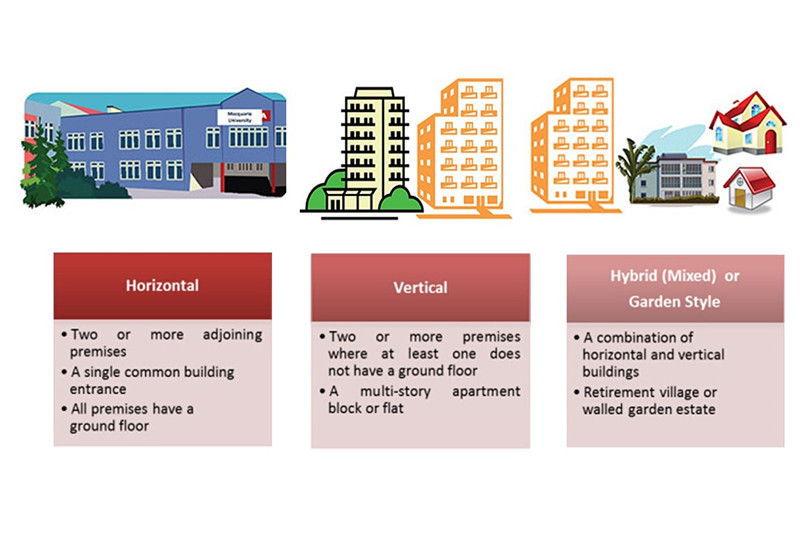

Горизонтальні, вертикальні та змішані (гібрид)

Рішення для розгортання мережі в багатоповерхівках за допомогою оптоволокна

Розуміння різних структур та умов, які можуть виникнути, є основою підключення багатоквартирного будинку до мережі FTTP. Для різних будинків необхідне рішення може бути різним. Наприклад, в деяких випадках з'єднання може здійснюватися через волокно фідера безпосередньо з центрального офісу / головного пристрою, підключеного до розгалужувача в приміщенні. У той час як для більших структур (багатоповерхівок) можуть знадобитися розгалужувачі-концентратори та допоміжні стояки та розгалужені кабельні мережі (дроп кабелю) з проміжними оптоволоконними терміналами по всій будівлі. Так як один дизайн не підходить всім, проблема полягає у проектуванні мережі FTTP у багатоквартирних будинках.

Наступна частина пропонує деякі можливі рішення щодо розробки та дизайну. Деякі сценарії проектування наведені нижче.

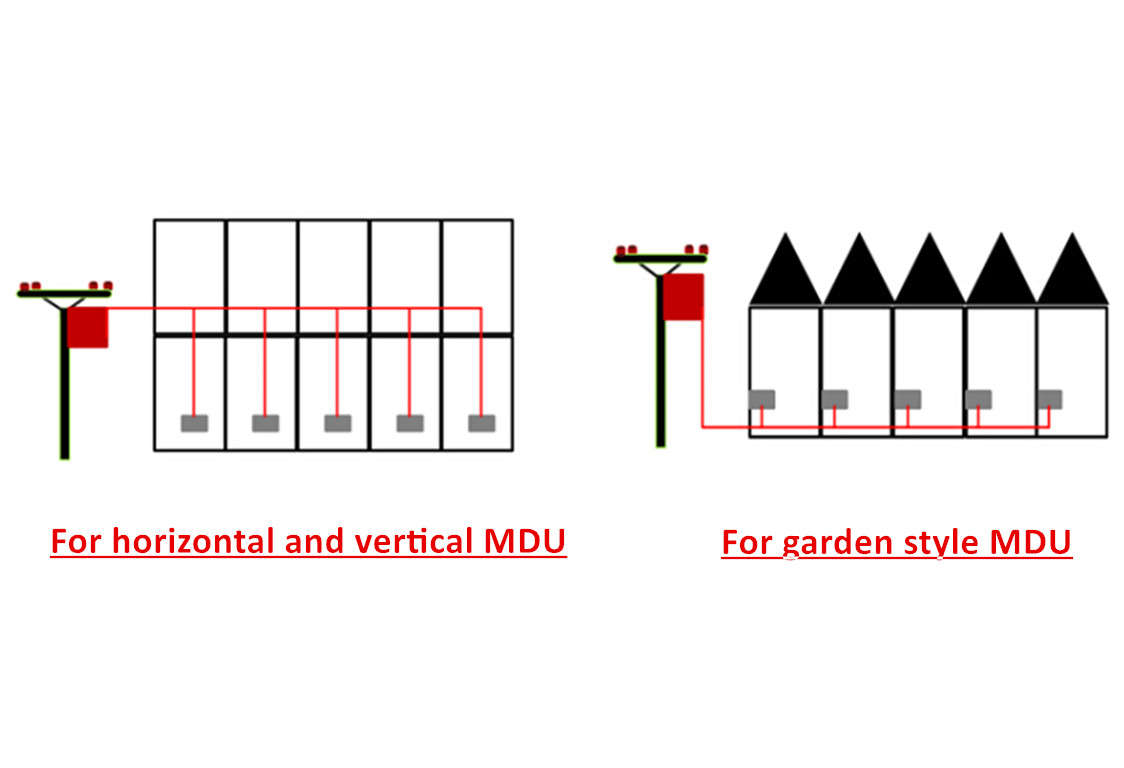

Варіант 1: Встановлення на стовпі

У цьому сценарії волокно доставляється від розподільної коробки (оптичного боксу), що розміщується на стовпі біля будівлі.

• Розподільна коробка на зовнішній опорі
• Дозволи до встановлення не потрібні
• ONT можуть бути всередині або зовні блоку

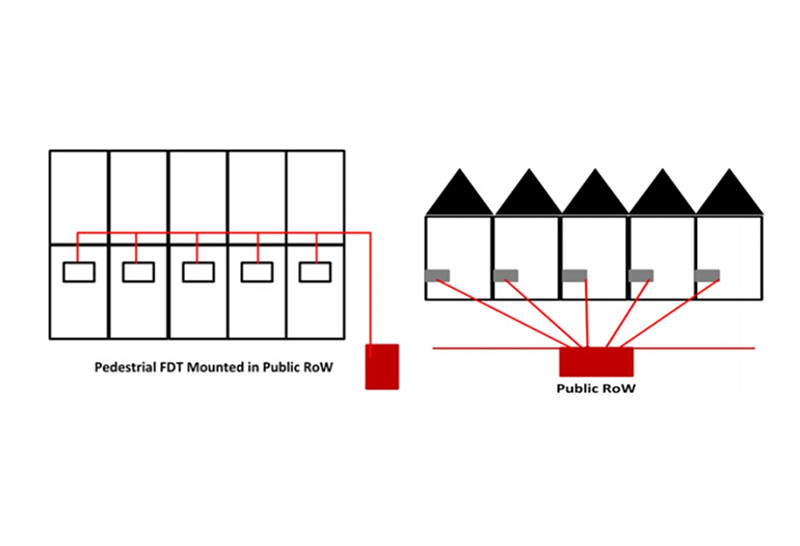

Варіант 2: Підземна установка

Цей сценарій проектування призначений спеціально для багатоповерхівок, де оптоволокно подається з підземного розподільного терміналу. Фактори дизайну включають:

• Оптоволоконний термінал буде з-під землі (необхідна яма).


• Потрібна траншея до будинку

• Потрібне попереднє розміщення дропів або створення шляхів

• Перед встановленням потрібен дозвіл

• Потрібні додаткові роботи перед встановленням

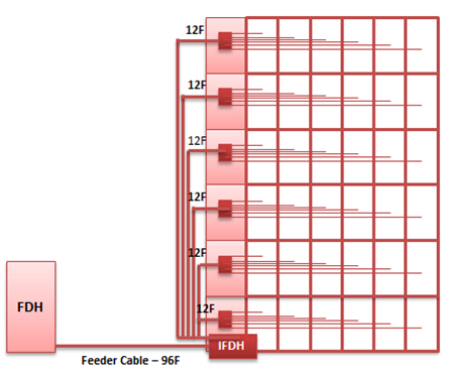

Варіант 3: багатоповерховий дизайн

У цьому сценарії оптоволокно йде від підземного оптоволоконного вузла до кожного поверху з різними оптоволоконними кабелями. З основним розподільним кабелем, встановленим у розподільній точці першого поверху, кожне виділене волокно буде встановлено від IDP до кожної точки поверху.

• Оптоволоконний термінал буде з-під землі (необхідний яма)
• Траншея у власність потрібна
• Потрібне попереднє розміщення дропів або створення шляхів
• На кожному поверсі потрібні кінцеві термінали

• Дозволи, необхідні перед встановленням
• Додаткові роботи потрібні перед встановленням

Висновок

Ефективні конструкції MDU спрощують процес розгортання, забезпечують просту маршрутизацію та розширюють можливості обслуговування. Постачання високошвидкісної оптоволоконної мережі в багатоповерхівки забезпечує багатий потенційний прибуток, і в найближчому майбутньому ринок зростатиме. Пам'ятайте, що ваш вибір має ґрунтуватися на унікальних вимогах MDU.
