Розширені налаштування Ubiquiti EdgeOS: налаштування сервера PPPoE

Ще однією темою, висвітлити яку нас просили наші відвідувачі, є: налаштування PPPoE сервера на маршрутизаторах EdgeRouter від компанії Ubiquiti Networks , що працюють під управлінням фірмової мережевої операційної систем Ubiquiti EdgeOS.

PPPoE або Point-to-Point Protocol over Ethernet, це досить поширений мережевий протокол канального рівня, що працює в мережах Ethernet. Завдяки досить гнучкій структурі, і безліч додаткових можливостей, таких як - автентифікація, стиснення даних, шифрування і т.д., він набув широкої популярності. Крім того, PPPoE - це один з найпоширеніших протоколів для аутентифікації в мережах провайдерів мережі Інтернет.

Про те, як налаштувати PPPoE клієнт на маршрутизаторах серії EdgeMAX, ми писали в статті - Базові налаштування Ubiquiti EdgeOS: підключення до провайдера . А сьогодні ми розповімо, як самому створити свій власний PPPoE сервер.

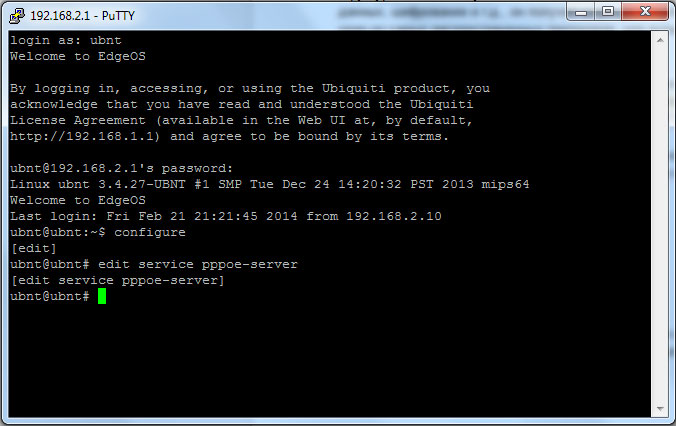

Для того, щоб налаштувати PPPoE сервер, ми скористаємося командним рядком. Увійдемо в режим конфігурації, за допомогою команди configure та почнемо налаштування сервера, командою edit service pppoe-server

ubnt@ubnt:~$ configure
[edit]
ubnt@ubnt# edit service pppoe-server
[edit service pppoe-server]
ubnt@ubnt#

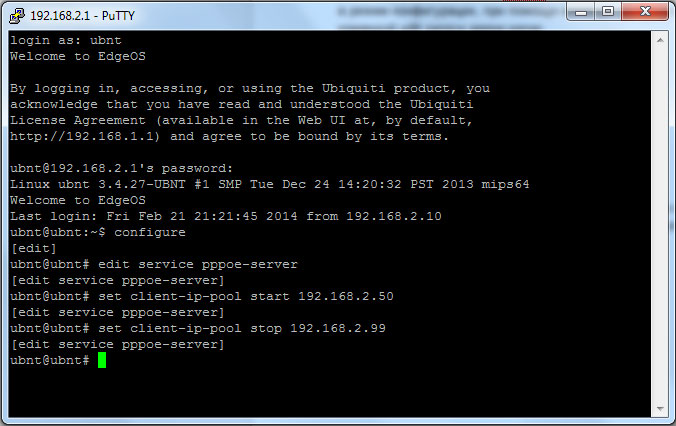

І перше, що нам потрібно зробити, це задати діапазон адрес, який видаватиметься абонентам, що підключаються. Припустимо, що це буде 192.168.2.50-192.168.2.99. Ми виконуємо дві команди наступного змісту:

ubnt@ubnt# set client-ip-pool start 192.168.2.50
[edit service pppoe-server]
ubnt@ubnt# set client-ip-pool stop 192.168.2.99
[edit service pppoe-server]
ubnt@ubnt#

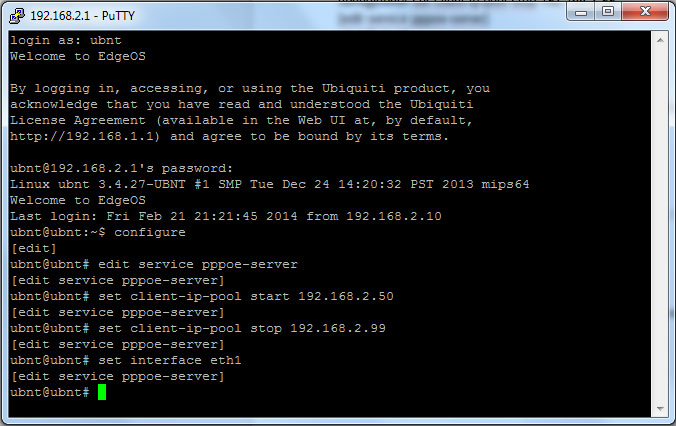

Тепер нам потрібно вказати Ethernet порт, на якому будемо “слухати” клієнтів. У нашому випадку це буде фізичний порт eth1, до якого у нас підключена локальна мережа. Для цього використовується команда:

ubnt@ubnt# set interface eth1
[edit service pppoe-server]
ubnt@ubnt#

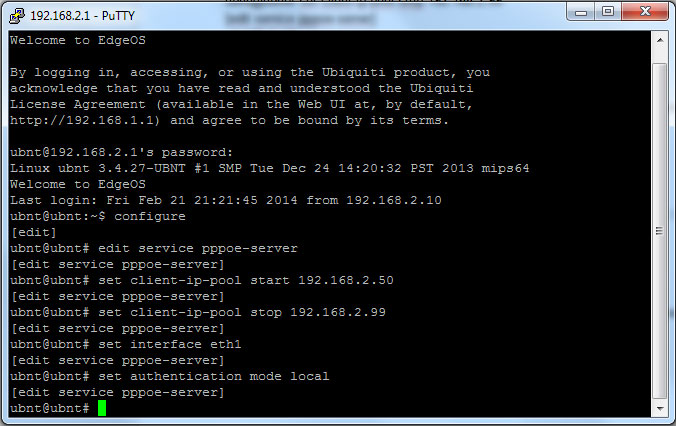

Далі командою set authentication mode ми вкажемо тип авторизації клієнтів. Це може бути local або radius. Ми скористаємося авторизацією локальних користувачів, тому в нашому випадку команда буде:

ubnt@ubnt# set authentication mode local
[edit service pppoe-server]
ubnt@ubnt#

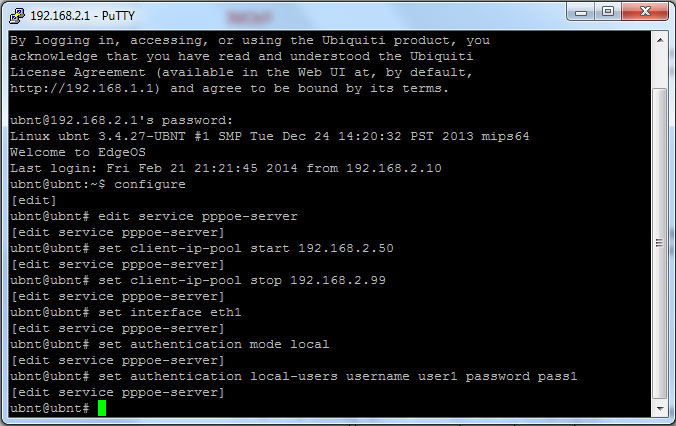

Ну і, звичайно ж, потрібно додати користувача. Це робиться командою set authentication local-users username xxx password yyy. Де, xxx – це ім'я користувача, а yyy, відповідно – його пароль.

ubnt@ubnt# set authentication local-users username user1 password pass1
[edit service pppoe-server]
ubnt@ubnt#

Повторюючи цю команду потрібну кількість разів, ми можемо додати стільки користувачів скільки нам потрібно. Але пара username/password повинна бути унікальною для кожної з них.

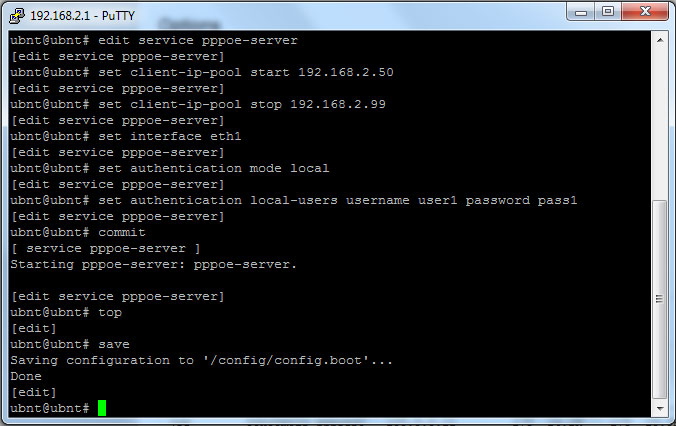

Тепер нам потрібно застосувати нову конфігурацію, вийти з режиму налаштування PPPoE сервера та зберегти всі налаштування. При цьому сервер буде автоматично запущений.

ubnt@ubnt# commit
[service pppoe-server]
Starting pppoe-server: pppoe-server.

[edit service pppoe-server]
ubnt@ubnt# top
[edit]
ubnt@ubnt# save
Saving configuration to '/config/config.boot'...
Done
[edit]
ubnt@ubnt#

При необхідності командою set service pppoe-server dns-servers server-1 xxxx можна додати DNS сервер.

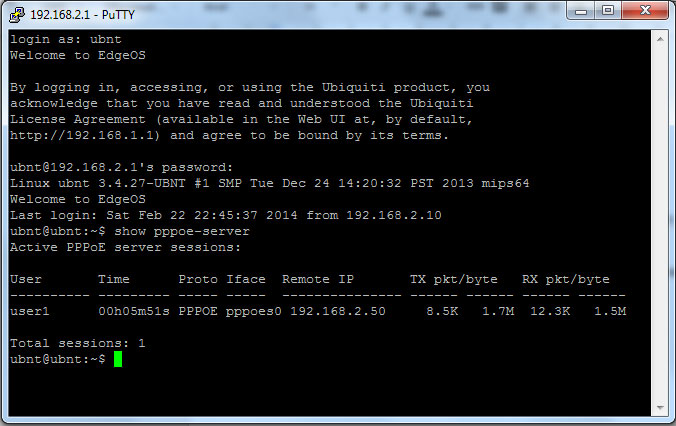

Стан сервера та підключених клієнтів завжди можна подивитися командою: show pppoe-server
