Проект Wi-Fi-мережі біля кафе на базі обладнання Ubiquiti

Зміст:

1. Чому точки доступу Ubiquiti?
2. Конфігурація 1. Проект мережі для невеликого кафе
3. Конфігурація 2. Проект бездротової мережі для великого ресторану
4. Висновок

Можливість підключення до Інтернету в ресторані чи кафе – так званий HotSpot – вже давно перестала дивувати завсідників. Зараз наявність Wi-Fi у подібних закладах вже прирівняна до наявності в них води та електрики. Більше того, самі кафе значно просунулися у розвитку та наданні послуг і стали для багатьох місць, де можна не лише перекусити, а й поспілкуватися з клієнтами, а то й зовсім усамітнитися та повноцінно попрацювати. При цьому, проте, багато власників ресторанного бізнесу при плануванні та реконструкції своїх локацій навряд чи віддадуть перевагу побудові мереж із застосуванням Hi-End залізниць, коли основні витрати йдуть на ремонт та закупівлю обладнання для кухні. Скоріше це має бути ефективне рішення, яке поєднувало б у собі основні сучасні можливості, низьку вартість за належної якості та здатність до масштабування. Про таке рішення ми розповімо нижче.

Чому Ubiquiti?

Коли мова заходити про бездротові мережі за прийнятну вартість, будь Ви власником кафе чи підрядною організацією – тут майже немає альтернатив. Лінійка пристроїв UniFi від американського бренду спеціально створена для встановлення в громадських місцях, підтримки високої швидкості та доступності при напливі відвідувачів. Ось лише деякі переваги підходу з використанням обладнання вендора:

Конфігурація 1. Мінімальна

Для початку розглянемо проект невеликої кав'ярні площею близько 100 кв. м. з простим прямокутним плануванням, кухнею, баром, десятком столиків у приміщенні та ще десятком – на вулиці. Також є обмеженим максимальне кількість відвідувачів сотнею людей. Для такого кафе достатньо буде наступного набору обладнання.

Точки доступу Wi-Fi

Розширюють покриття мережі та надають доступ до Інтернету відвідувачам-абонентам. В рамках нашого завдання достатньо буде використовувати дві AP – одну зовнішню та одну – внутрішній, як ми вибрали UniFi AC Mesh та UniFi AP AC Lite відповідно.

Обидві точки доступу підтримують стандарт 802.11ac і працюють у частотних діапазонах 2.4 і 5 ГГц, сумісні з контролером UniFi від Ubiquiti Networks, живляться за крученням пари і відрізняються простотою та зручністю монтажу.

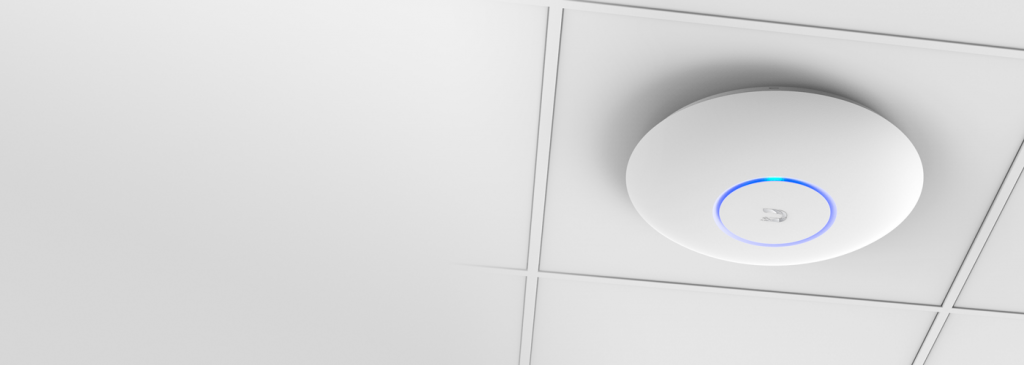

Приклад розташування точки доступу UniFi під стелею

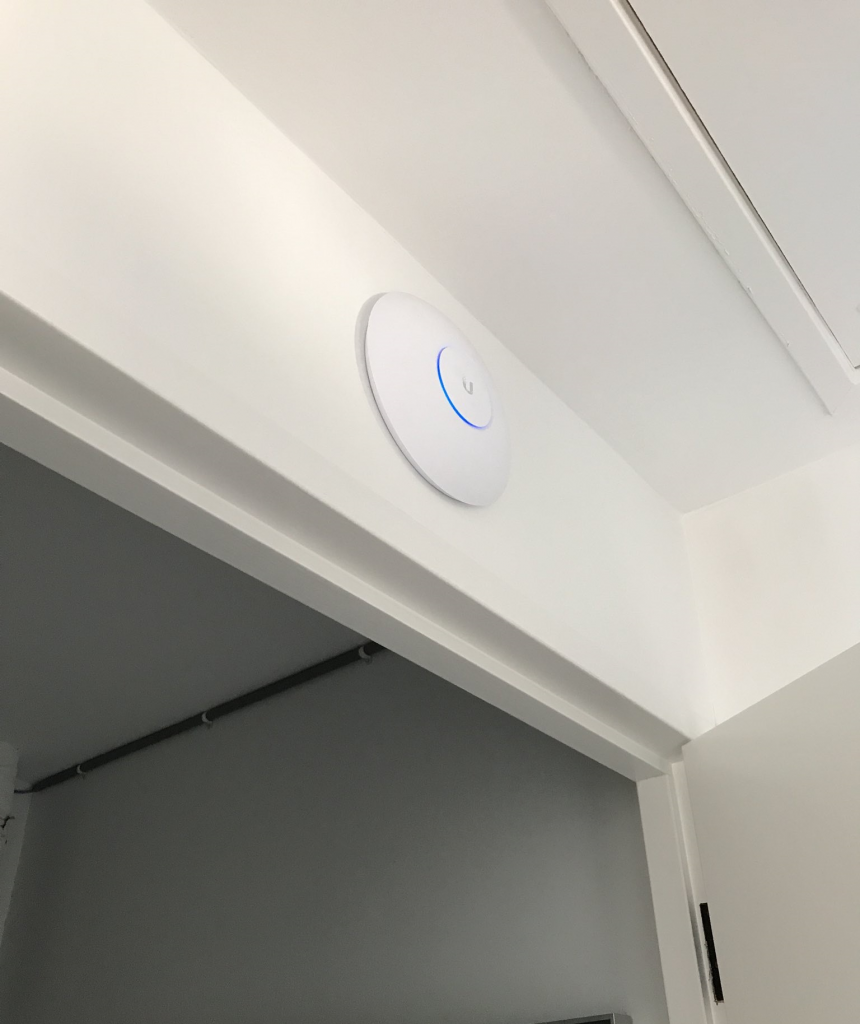

Приклад розташування точки доступу UniFi на стіні

Ноутбук або комп'ютер

Основне його призначення полягає у початковому налаштуванні обладнання, установці програми-контролера з метою централізованого управління точками доступу, а також роботі допоміжного ПЗ, наприклад, DVR, поштового клієнта, Excel та мультимедійних плеєрів. Використання ноутбука краще, оскільки він, на відміну від ПК, не настільки критичний до відключень електрики і, будучи включеним до мережі постійно, споживає значно менше електроенергії.

Маршрутизатор чи шлюз

Приймає сигнал від провайдера та роздає його на точки доступу. Крім того, пристрій фільтрує трафік, ділитиме користувачів на групи - адміністраторів, інший персонал та гостей, виділяє їм IP-адреси з пулу та обмежує швидкість шкірного абонента. Економити на роутері особливо не варто. SOHO-примірники з пропускною спроможністю 150 Mbps однозначно не підуть. Так, у нашому випадку вибір впав на дві моделі – EdgeRouter X та аналогічний EdgeRouter X SFP з виділеним оптичним портом.

Обидві є 5-портовими, підтримують протоколи PPTP, L2TP, IPSec, PPPoE, Bonding, харчування по PoE та дозволяють організовувати VLAN та роздавати адреси по DHCP. Пристрої можна монтувати на стіну або встановлювати на стіл/підвіконня. Усі порти працюють на швидкостях до 1000 Мбіт/с.

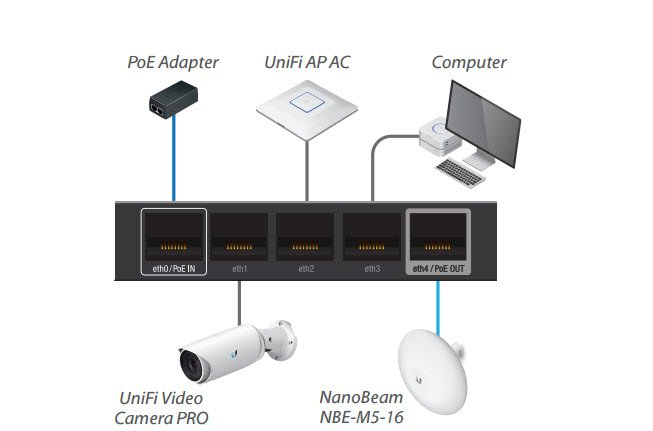

Приклад використання маршрутизатора EdgeRouter X

Конфігурація 2. Просунута

Розглянемо тепер складніший приклад. Припустимо, що ресторан розташований на трасі, у заміській місцевості або на березі моря/річки, має площу 10 тис. кв. м. і вміщує близько п'ятисот чоловік. Планування ресторану складне. Є два поверхи в основному будівлі з баром та кухнею, відкритий танцмайданчик зі сценою перед ним, два десятки альтанок по колу танцполу, паркінг, різні насадження. Більше того, ресторан є частиною мережі та спільно з іншими її закладами використовує загальну базу клієнтів, партнерів та постачальників. У цьому випадку список мережного обладнання може мати такий вигляд.

Точки доступу

Щоб отримати сигнал від ISP у заміській місцевості, де немає можливості протягнути оптоволокно, потрібно використовувати точку доступу клієнта для далеких відстаней - 5 - 30 км в залежності від розташування базової станції провайдера. При цьому важливо забезпечити високу пропускну спроможність основного Інтернету. Як приклад візьмемо AP ` PowerBeam 5AC Gen2 або PowerBeam 5AC 500 . Обидві точки призначені для встановлення на щітку, мають пропускну здатність 450 Мбіт/с і працюють на частоті 5 ГГц та дистанції до 25 км від базової станції. Однак такого каналу може виявитися недостатньо. Тому, щоб збільшити сумарну пропускну спроможність, необхідно застосувати технологію агрегування, тобто поєднання кількох фізичних ліній в одну логічну.

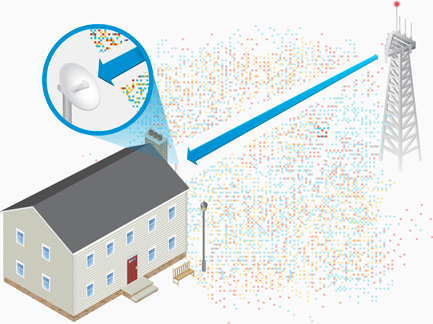

Ілюстрація точки доступу PowerBeam AC

Зв'язати ресторан з головним офісом/сервером компанії можна за технологією VPN, використовуючи потокове підключення до Інтернету. Однак, ще одним варіантом є організація прямого підключення точка-точка із застосуванням пари «антен». Так, наприклад, на стороні закладу це може бути NanoBeam 5AC-16 з дальністю дії до 10 км або одна з запропонованих AP.

Що стосується точок доступу на території (назвемо їх локальними), то тут підійдуть як розглянуті нами раніше UniFi AP AC Lite та UniFi AC Mesh , так і більш просунуті AP AC PRO та AC Mesh PRO зі збільшеними показниками пропускної спроможності. Останні дві моделі, крім того, оснащені додатковими портами RJ-45 (8P8C), що дозволяє розташувати поруч із ними IP-камери відеоспостереження.

Розташовувати точки доступу слід так, щоб зони їх покриття лише частично перекривали одна одну, проте, по можливості, не захоплювали самі AP. При цьому вони повинні бути якнайближчими до місць масових скопінь гостей та персоналу, щоб рівень сигналу був високим. При настінному розміщенні вуличні та направлені AP не слід розташовувати строго один напроти одного. Тим більше не варто направляти їх на PowerBeam, встановлену на штоглі.

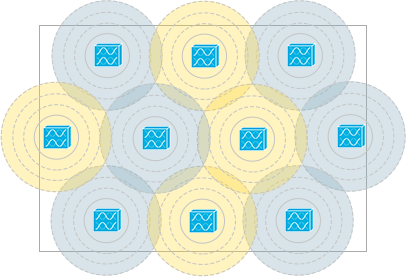

Оптимальне розташування точок доступу з покриттям усієї території

Що стосується кількості точок доступу, то тут слід виходити із заявленого виробником радіусу дії та складності ландшафту. Так, моделі UniFi з позначкою LR мають ефективну дальність близько 180 метрів ( UniFi Long Range , UniFi AP AC LR ), тоді як інші «б'ють» тільки на 100-120 у межах прямої видимості/відкритої місцевості.

До речі, щоб просканувати оточення на завантаженість частотних каналів, використовуйте радіочастотний сканер або RF Environment Scan у фірмовому контролері, про який нижче.

Маршрутизатор

Як маршрутизатор для обслуговування такого числа абонентів необхідно використовувати щось потужніше, ніж EdgeRouter X та EdgeRouter X SFP , наприклад, EdgeRouter 4 або EdgeRouter 6 . Дані роутери мають значно більшу пропускну здатність і оснащені великою кількістю ОЗУ. Як варіант можна використовувати шлюз UniFi Security Gateway з окремим портом для IP-телефону.

Контролер

Для об'єднання всіх точок доступу в єдину безшовну мережу потрібен контролер. Однак, на відміну від попереднього варіанту із застосуванням ноутбука, в рамках цього проекту рекомендується використовувати спеціалізоване пристрій, розроблений Ubiquiti Networks - Cloud Key Gen2 або його просунуту версію Cloud Key Gen2 Plus , які здатні обслужити близько 50 UniFi-пристроїв та близько тисячі користувачів. Підключати обладнання рекомендується безпосередньо до маршрутизатора або комутатора верхнього рівня.

Комутатори

Щоб об'єднати всі точки доступу до мережі, необхідно, крім контролера, використовувати комутатори. Частково тому, що точок багато, а порти у роутері обмежені. При цьому можна використовувати як один керований свитч із достатнім числом портів, наприклад, EdgeSwitch 24 LITE або UniFi Switch 24 , так і застосовувати більш прості моделі типу UniFi Switch 8 .

Висновки

Очевидно, що кінцевий вибір обладнання для кафе залежить від деталей конкретного проекту. Вищі ми лише ознайомили Вас з номенклатурою пристроїв Ubiquiti, за допомогою яких можна в найкоротші терміни розгортати прості та комплексні, але масштабовані бездротові мережі.

Якщо у Вас залишилися питання, зверніться за консультацією до фахівця у віконце онлайн-чату або замовляйте зворотній дзвінок. Крім того, ми доступні в Skype, Viber та Telegram. А ще ведемо свій канал , який регулярно оновлюється.
