Розуміння стандартів PoE

Зміст:

1. Введення до стандартів PoE
2. Скільки пристроїв можна підключити до системи PoE?

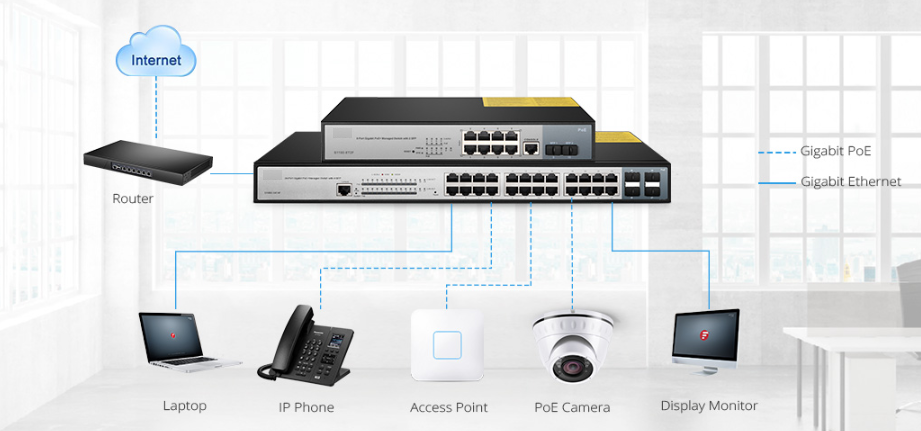

Технологія PoE (Power over Ethernet) дозволяє обладнанню PSE (Power Sourcing Equipment, наприклад, PoE-комутатору) використовувати кабелі Ethernet для одночасної подачі живлення та даних на PD (Powered Device, наприклад, точки доступу , IP-камери та телефони VoIP ), що може спростити встановлення кабелів та заощадити. Різні стандарти PoE, такі як IEEE802.3af, 802.3at та 802.3bt, випущені IEEE (Інститутом інженерів з електротехніки та електроніки) для регулювання кількості енергії, що подається на ці PD. Як багато ви знаєте про ці стандарти PoE? Скільки PD можна підключити до PSE на основі різних стандартів PoE? Тут пропонується докладне пояснення.

Введення до стандартів PoE

В даний час стандарт PoE доступний у трьох типах: IEEE 802.3af, IEEE 802.3at та IEEE 802.3bt. Вони визначають мінімальну потужність, яку може забезпечити джерело PSE, та максимальну потужність, яку PD може отримати. Фактично технологія PoE існує з 2003 року. IEEE 802.3af є першим стандартом PoE. Його вихідний потужності 15,4 Вт достатньо більшості IP-телефонів і точок доступу. Але з розвитком технологій багато пристроїв, такі як IP-відео-телефони, потребують понад 13 Вт для передбачуваних додатків. Тому IEEE 802.3at був випущений в 2009 році, вказавши 30 Вт на порт на PSE. Сьогодні існує потреба ще більшої потужності для підтримки таких пристроїв, як IP-камери PTZ і POS-термінали. Таким чином, новий IEEE 802.3bt був розроблений у 2018 році та збільшив максимальну вихідну потужність PoE до 60 Вт або 100 Вт на порт.

IEEE 802.3af

Також відомий як стандартне PoE з напругою живлення 44-57 В та струмом 10-350 мА. У цьому стандарті максимальна вихідна потужність порту обмежена 15,4 Вт. Проте деяка потужність буде втрачена на кабелі Ethernet під час передачі. Таким чином, мінімальна гарантована потужність доступна на PD становить 12,95 Вт на порт. Він може підтримувати VoIP-телефони, датчики тощо.

IEEE 802.3at

Оновлений стандарт називається PoE +, який обернено сумісний зі стандартом PoE. Напруга живлення PoE + коливається від 50 до 57 В, а струм живлення може становити 10-600 мА. Він забезпечує до 30 Вт потужності за кожен порт PSE. Через втрату потужності мінімальна вихідна потужність кожного порту становить 25 Вт. Цей тип може підтримувати пристрої, які потребують більше енергії, таких як РК-дисплеї, датчики та планшети.

IEEE 802.3bt

Найновіший стандарт PoE, який визначає два типи стандартів живлення/потужності - тип 3 і тип 4 у наведеній нижче таблиці. Вони збільшать максимальну потужність PoE, надаючи більше енергії через дві або більше париEthernet кабелів . У режимах типу 3 і типу 4 PSE ідентифікують PD і встановлюють потужність відповідно до максимальної PD потужності, що призводить до кращої системи доставки енергії.

Класи потужності PoE:

Скільки пристроїв можна підключити до системи PoE?

IEEE 802.3af і 802.3at є найбільш поширеними стандартами PoE, які можуть підтримувати переважну більшість пристроїв PoE. Нещодавно було випущено IEEE 802.3bt, який не використовується у широкому масштабі. Лише кілька продуктів постачальників підтримують цей стандарт. Але врахуйте, що для цього пристрою потрібний спеціальний адаптер живлення PoE .

Як описано вище, стандартний PoE може забезпечувати максимальну вихідну потужність 15,4 Вт, тоді як PoE + становить 30 Вт. Коли план потребує кількох пристроїв, які мають бути підключені до одного комутатора PoE/PoE+, необхідно забезпечити, щоб загальна споживана потужність, необхідна пристроям, не перевищувала кількість енергії, яку може забезпечити комутатор.

Як приклад візьмемо керований комутатор PoE/PoE+ з 24 портами RJ45 та 4 портами SFP. Він відповідає стандарту IEEE 802.3af/at з максимальною споживаною потужністю 400 Вт. Отже, цей комутатор може одночасно підключати 24 (15,4 Вт 24 = 369,6 400 Вт) пристрою зі стандартом PoE. І він може підтримувати 13 (30 Вт × 13 = 390 Вт × 400 Вт) пристроїв зі стандартом PoE+.

Зазвичай, якщо мережний комутатор підтримує як стандарти PoE, так і PoE+, він може автоматично визначати, чи сумісний підключений пристрій з PoE або PoE+, і подавати відповідне живлення на пристрій. Наприклад, якщо ми підключимо пристрій з підтримкою PoE потужністю 5 Вт до комутатора PoE/PoE+, то він подаватиме живлення 5 Вт на пристрій. Якщо ми підключимо комутатор до пристрою з підтримкою PoE, для якого потрібна потужність 20 Вт, він подаватиме потужність 20 Вт. І якщо ми підключаємо пристрій без можливості PoE до комутатора PoE, він лише передаватиме дані на пристрій.

Стандарти PoE визначають максимальну вихідну потужність PSE, допомагаючи захистити пристрої з підтримкою PoE від пошкодження високою напругою. Крім того, впровадження технології PoE може спростити встановлення кабелів та заощадити кошти. Пристрої з можливістю подачі живлення через кабель особливо підходять для телефонії VoIP , додатків IP-моніторингу і віддаленого моніторингу, для мережі hotspot, де не зручно до кожної точки проводити кабель живлення.
