Огляд Mikrotik wAP LTE kit: коли важливо завжди бути на зв'язку

Рівень розвитку сучасних технологій і бізнес-процесів досягнув тієї позиції, коли для багатьох підприємців пропадання доступу до мережі Інтернет дорівнює повній або частковій зупинці робочого процесу.

Яке б обладнання ви і ваш провайдер не використовували, завжди, запам'ятайте, завжди можливий варіант тимчасового припинення доступу до мережі Інтернет.

Причин тому може бути безліч:

- відключення електроживлення на стороні провайдера чи проміжних вузлах;

- фізичне ушкодження лінії;

- технічні несправності, вихід обладнання з ладу;

Хоча багато залежить від провайдера, використовуваного ним обладнання та самої технології підключення, навіть такі сучасні методи підключення, як GPON , не дають 100% аптайму.

Втім, не все так погано. За останні роки українським провайдерам вдалося запровадити нові технології та сучасні методи підключення оптоволокном. Як результат, місцями навіть домашні користувачі можуть бути на зв'язку 99.9% часу, щоправда, це справедливо тільки для великих національних провайдерів, що підключають як мінімум за технологією FTTH (FTTB), та й то не завжди.

Навіщо все це?

Яким би якісним не було ваше підключення до інтернет-провайдера, якщо ваш робочий процес зав'язаний на постійний доступ до інтернету, має сенс розглянути варіант підключення резервного каналу зв'язку.

Ідеальним варіантом є підключення кабелем до іншого провайдера, але на практиці такий варіант далеко не завжди можливий. Дуже часто виникають ситуації, коли за місцем підключення відсутня можливість підключення другого провайдера, або тип підключення не забезпечує потреби замовника у швидкості та якості зв'язку. Яскравий приклад – підключення по ADSL на застарілих і/або неякісних фізичних лініях.

Якщо у вас є можливість підключитись кабелем до другого провайдера – ви щаслива людина і, ймовірно, ця публікація буде вам не дуже цікава. Перший пристрій націлений на використання у транспортних засобах, другий – для використання на великій відстані від базової станції оператора мобільного зв'язку.

У рамках сьогоднішньої публікації ми розглядатимемо найцікавіший і універсальний, на наш погляд, пристрій – wAP LTE kit.

По суті, wAP LTE kit це не що інше, як wAP R із встановленим модемом R11e-LTE . Купуючи готовий комплект, ви заощаджуєте непогану суму: рекомендована ціна wAP LTE kit складає 119 доларів, тоді як ціна на wAP R та R11e-LTE знаходиться на рівні 79 та 75 доларів відповідно.

У свою чергу, wAP R це не що інше, як доопрацьований Mikrotik wAP з розпаяним гніздом miniPCI-e, слотом для SIM-карт і додатковими внутрішніми антенами.

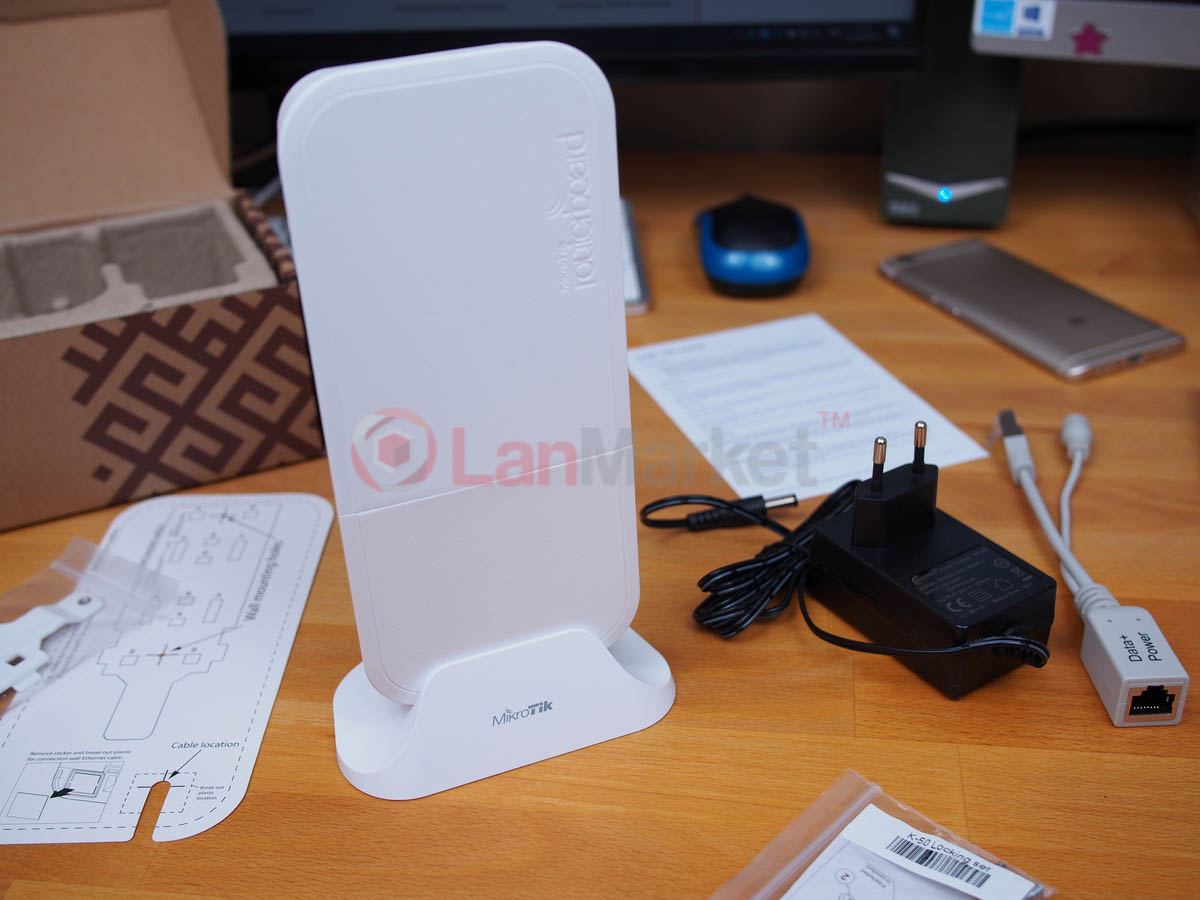

Зовнішній вигляд та комплект постачання wAP LTE kit

Зовні wAP LTE kit не відрізняється від звичайних точок доступу wAP і wAP ac - той самий зовнішній вигляд, як самого пристрою, так і упаковки.

Усередині коробки відмінності також мінімальні – звичний набір аксесуарів, крім деяких доповнень. Щодо комплекту поставки, wAP LTE kit майже повністю ідентичний комплекту wAP ac, до складу якого входить і настільна підставка.

Єдина відмінність від wAP ac у наявності додаткового 4-пінового термінального конектора для підключення до альтернативного джерела живлення.

Приємно, що кріпильна пластина не зазнала змін, що уможливлює просту заміну звичайних wAP на wAP LTE kit.

З особливостей можна відзначити наявність додаткового гвинта під хрестоподібну викрутку для кришки блоку інтерфейсів. З'явився цей гвинт у комплекті недарма. Справа в тому, що спочатку пристрої wAP поставляються з гвинтами спеціальної форми, для відкручування яких потрібен спеціальний ключик (є в комплекті). При розміщенні в офісі, людному місці або зовні приміщення зручно, т.к. перешкоджає несанкціонованому доступу до інтерфейсів та демонтажу точки доступу. А ось у разі домашнього розміщення це швидше мінус, адже ключ може бути втрачений і тоді демонтаж пристрою буде складнішим. Наявність двох гвинтів покликана раз і назавжди вирішити проблеми з нестандартним гвинтом і забезпеченням додаткового захисту.

Блок живлення та інжектор колишні – звичайний RBPOE та блок на 24В 0.8А.

Наявність підставки порадує тих власників, які мають намір розмістити пристрій на підвіконні з метою покращення прийому сигналу від базової станції оператора мобільного зв'язку.

Підставка виготовлена із пластику, ідентичного тому з якого виготовлений корпус пристрою. На нижній частині є гумові вставки, що перешкоджають зісковзування пристрою.

На жаль, жодних інших варіантів жорсткої фіксації підставки на горизонтальній поверхні не передбачено, хоча сама підставка та wAP LTE kit кріпляться один до одного за допомогою клямки.

Якщо зняти кришку інтерфейсів, в очі впадає перша відмінність від звичайних wAP – наявність зовнішніх антен, що виступають, реалізованих на тонких аркушах текстоліту. Обидві антени підключені до модему, кожна з антен забезпечує один канал прийому-передачі.

Компонування інтерфейсів стало щільнішим – додався термінальний блок для підключення джерела живлення, додалися індикатори мобільної мережі, слот для SIM-карти та заглушки для SMA-конекторів.

За задумом виробника, термінальний блок можна використовувати для підключення живлення від транспортного засобу або джерела безперебійного живлення з відповідним напругою.

Індикатори мережі знаходяться під основними індикаторами. Щиро кажучи, індикатори досить тьмяні і в яскравий сонячний день користуватися ними буде вкрай незручно, особливо якщо запитувати пристрій безпосередньо через DC In, який перекриє вид на індикатори.

Заглушені отвори призначені для встановлення перехідників ACSMAUFL , за допомогою яких можна підключати зовнішню антену. Додатково в асортименті компанії також є кабель SMASMA та спеціальна зовнішня антена mANT LTE 5o .

При спробі підключення зовнішньої антени користуватися може зіткнутися з труднощами, які не описані в офіційній документації. Справа в тому, що для більшої надійності конектори на платі модему зафіксовані термоклеєм. Для того щоб швидко і безпечно, не пошкодивши плату, видалити клей, необхідно скористатися ізопропіловим спиртом. Ізопропіловий спирт забезпечує миттєве відшаровування термоклею від поверхні, з якою він стикається, що уможливлює його швидке та безпечне видалення. Звертаємо вашу увагу, що звичайний спирт етиловий тут не підійде.

Використання зовнішніх антен виправдано за умов значного видалення від БС оператора, і навіть за умов поганого прийому. У решті випадків вбудованих антен має вистачати із запасом.

У wAP LTE kit для підключення до мобільної мережі використовуються звичайні SIM-картки. Слот для карти розташований у правому кутку інтерфейсного блоку. Вставку картки необхідно здійснювати чіпом до верху, як показано на фото. У разі використання мультиформатних карт (з перехідником), простежте, щоб карта ідеально сиділа в адаптері і не випирала. В іншому випадку є ризик пошкодження контактів у лотку.

Внутрішня начинка wAP LTE kit

Як згадувалося раніше, wAP LTE kit це нічим іншим, як зв'язка wAP R і модему R11e-LTE. Власне, це ми і спостерігаємо в процесі розбирання пристрою.

Модем R11e-LTE розташований по центру плати, додатково між картою та платою є термопрокладка для покращення відведення тепла від гарячого модему.

Також ви можете спостерігати велику кількість термоклею на пігтейлах. Механічні методи видалення клею можуть призвести до пошкодження контактів/гнізда/пігтейлів, про що ми писали вище.

Окремо хотілося б відзначити внутрішні антени модему, вони досить значних розмірів і за коефіцієнтом посилення перевершують багато USB-модемів.

Що стосується решти начинки – все стандартно. В основі лежить перевірена платформа на базі чіпа QCA9531 (MIPSBE) із частотою 650 МГц. Обсяг постійної та оперативної пам'яті залишився без змін – 16 та 64 МБ відповідно.

Бездротовий модуль вбудований безпосередньо в SoC-чіп і підтримує мережі 2.4 ГГц з актуальним стандартом 802.11n, як завжди є зворотна сумісність з 802.11b/g. Радіомодуль має конфігурацію MIMO 2x2, чого достатньо для розкриття можливостей LTE, так і для повноцінної роботи по кабелю через Ethernet-інтерфейс.

Окремо слід розглянути модем R11e-LTE. Раніше користувачі лаяли на форумі компанію через відсутність різних стандартів і частот.

При розробці нового модему, Mikrotik врахували побажання користувачів, випустивши універсальний модуль, здатний працювати з будь-яким оператором стільникового зв'язку. R11e-LTE підтримує не лише сучасний стандарт зв'язку LTE, а й більш старі стандарти. Міжнародна версія модему підтримує такі режими, частоти та стандарти зв'язку:

· Мережі 2G: GPRS Class 12

· Мережі 3G: R7, до 21 Мбіт на прийом та до 5,76 Мбіт на відправлення;

· Мережі 4G: 4-а категорія, до 150 Мбіт на прийом та до 50 Мбіт на відправку;

Для мереж 4G можлива робота як у режимі FDD (частотний дуплекс), так і в режимі TDD (тимчасовий дуплекс):

· LTE FDD: band 1, 2, 3, 7, 8 та 20, це частоти 2100, 1900, 1800, 2600, 900 та 800 МГц відповідно;

· LTE TDD: ban 38 та 40, частоти 2600 та 2300 МГц;

Підтримка широкого числа стандартів дозволяє модему залишатися на зв'язку у складних умовах, а також при віддаленні від базової станції оператора.

Перше включення wAP LTE kit

Пристрій налаштований прямо "з коробки", ніяких особливих дій з боку користувача не потрібно. Система запропонує стандартну дефолтну конфігурацію, якої здебільшого має вистачити.

У конфігурації за замовчуванням, як головний шлюз буде використовуватися LTE-інтерфейс, на локальному інтерфейсі звична підмережа 192.168.88.1/24.

Такий собі роутер All-in-One, правда, всього з одним мережевим портом, що накладає свої обмеження на можливі сценарії використання пристрою.

Навіть якщо ви не дуже досвідчений користувач, налаштувати пристрій не принесе особливих труднощів. Список режимів QuickSet доповнений пунктами LTE та LTE AP. Як нескладно здогадатися, в режимі LTE AP додатково налаштований бездротовий інтерфейс на роздачу інтернету через вбудований модуль бездротового.

Як зробити початкове налаштування LTE?

Насамперед ми рекомендуємо включити логи для LTE, робиться це з підменю System – Logging, у першій вкладці Rules (правила) необхідно додати нове правило для повідомлень LTE-інтерфейсу. Як це робиться, наочно показано у скріншоті.

Для чого це треба? За замовчуванням логотипи LTE відключені, через що ви не зможете швидко діагностувати поточний статус модему. Після активації ліг можна спостерігати наступну картину в меню Log (журнал):

Тут вже видно статус «SIM not inserted», інакше кажучи SIM-карта не вставлена. Здавалося б, SIM-карту неможливо вставити некоректно, але ні… сим-карту можна вставити некоректно і далі довго думати, чому LTE не піднімається.

Як правильно вставити SIM-картку? SIM-карту необхідно вставляти чіпом до себе, трикутний зріз повинен знаходитись зліва внизу. З вилученням картки також можуть виникнути труднощі – карта заходить досить щільно, підтискається пластиковим стопором, а сам слот не має пружинного механізму для простого вилучення SIM.

У логах можна бачити й інші інформаційні повідомлення, наприклад, коли на SIM-карті встановлено PIN-код:

RouterOS дозволяє вручну ввести PIN-код в налаштуваннях, так що знімати PIN-авторизацію зовсім не обов'язково.

Для деяких операторів, можливо, знадобиться ввести додаткові параметри. Детальну інформацію шукайте на сайті оператора.

Наприклад, для українського оператора lifecell вказано наступний перелік параметрів:

Насправді виявилося, що нічого додатково налаштовувати не потрібно. Отже, перед тим, як вносити будь-які редагування в стандартну конфігурацію, спробуйте підключитися до мережі з існуючими налаштуваннями.

Сам модем стартує досить повільно, довше, ніж при звичайному прямому підключенні або навіть через VPN . Це обов'язково слід брати до уваги, якщо ви маєте намір писати додаткові скрипти обробки подій та перемикання на резервний канал – враховуйте необхідний інтервал затримки у своїх скриптах, щоб уникнути можливих проблем та/або некоректної роботи скрипту.

Тип підключення lifecell визначився як Evolved 3G (LTE).

Тестування пропускної спроможності проводилося вдень у «час пік». Знаходячись на підвіконні, wAP LTE зміг забезпечити приблизно 40/20 Мбіт, що дуже непогано, як для бездротового інтерфейсу, яким за фактом є LTE-модем, особливо якщо врахувати, що до базової станції оператора підключено велику кількість абонентських пристроїв.

Необхідно також чітко розуміти, що у різних містах, різних районах міста та на різних провайдерах швидкість відчутно відрізнятиметься. Найкращих результатів можна досягти, розміщуючи пристрій зовні приміщення, а також використовуючи зовнішні антени (там, де це потрібно).

На даний момент, найвищі швидкісні показники забезпечує компанія Київстар, яка має у своєму розпорядженні, мабуть, найємнішу мережу та надає такі послуги як «Домашній Інтернет» за технологією FTTH.

Перед вибором постачальника послуг настійно рекомендуємо озброїтися сучасним смартфоном і перевірити якість мережі прямо за місцем передбачуваної установки – у цьому випадку ви підвищите свої шанси отримати якісний стабільний доступ до Інтернету «по повітрю».

На закінчення

Сьогодні технологія LTE пропонує швидкості, що помітно перевищують можливості ADSL-доступу від компанії Укртелеком в рамках послуги «ОГО». Це робить wAP LTE kit цікавим вибором не тільки для тих, хто шукає можливість реалізації резервного доступу, а й для тих, хто шукає альтернативу монополістам. Досить часто у приватному секторі буває ситуація, коли перелік доступних провайдерів невеликий або зовсім зводиться до єдиного варіанту.

До того ж, LTE-покриття може бути і там, де немає взагалі жодних кабельних провайдерів – заміські будинки, будиночки в горах тощо. У цьому плані собівартість підключення LTE дешевша і простіша за прокладання кабельних ліній або прокидання бездротових мостів, для яких, до речі, потрібен ще й спеціальний дозвіл.

Як показала практика, LTE без проблем забезпечує високу швидкість доступу та малі затримки, що дозволяє комфортно працювати в інтернеті, включаючи роботу по DRP, перегляд потокового контенту, включаючи віддалений доступ до відеореєстратора.

Перспективи у мереж 4G/LTE величезні. Американський бренд Mimosa вже давно побачив у цьому вигоди та переваги, Mimosa вже сьогодні пропонує будувати "last mile" до клієнта на базі мереж 5G. Нам же поки що доведеться задовольнятися можливостями LTE. Головне, щоб оператори своєчасно збільшували ємність магістралей - кількість пристроїв зростає без зупинки, а разом з ними і обсяг даних, що передаються.

Єдиний момент, який поки що зупиняє від повсюдного впровадження LTE – недостатньо широке покриття і ціна, як самих клієнтських пристроїв, так і вартість трафіку в рамках тарифних планів окремих провайдерів. Наприклад, сьогодні без проблем можна знайти кабельного провайдера, який надає безлімітний доступ на швидкості 50 Мбіт за 50-100 грн. на місяць, тоді як мобільні оператори можуть попросити 100 грн. всього за 10 ГБ трафіку.

За сучасними мірками навіть 10 ГБ це дуже мало для комфортної роботи з LTE, адже навіть при звичайному серфінгу за 1-2 години можна з легкістю витратити 1 ГБ. Поки оператори не дозріли для безлімітних тарифів та великих обсягів трафіку, LTE можна розглядати більше як резервний канал та підключення там, де немає інших альтернатив. Втім, деякі оператори пропонують послугу «3G безліміт» за цілком адекватну ціну, а швидкість 3G також непоганий варіант.

Ще одна цікава фішка wAP LTE kit – режим Passthrough, доданий у RouterOS, починаючи з версії 6.41, що дозволяє «транслювати» інтерфейс на клієнтський пристрій. Але про це ми поговоримо якось іншим разом, коли обговорюватимемо налаштування автоматичного перемикання між провайдерами.
