Mikrotik DISC Lite5: можливості LHG 5 за доступною ціною

У грудні минулого року (2016) у мережу вибігла інформація про те, що компанія Mikrotik готує до випуску новий продукт під назвою DISC Lite 5 . Власне тоді був представлений і LDF 5 (Lite Dish Feed LDF 5, RBLDF-5nD), зібраний на апаратній платформі LHG 5 , який вже був у нас на огляді в червні 2016-го.

Трохи пізніше, у січні 2017-го в розсилці новин Newsletter #75 латвійська компанія офіційно представила свій новий продукт - DISC Lite5 (RBDisc-5nD) . Перший погляд на технічні характеристики говорять нам про те, що LHG 5 , LDF 5 і DISC Lite5 в частині заліза нічим не відрізняються. Але про все по порядку.

Нещодавно на наш склад надійшли перші DISC Lite5, тому ми вирішили відразу ж приступити до огляду даної новинки.

Комплектація та зовнішній вигляд

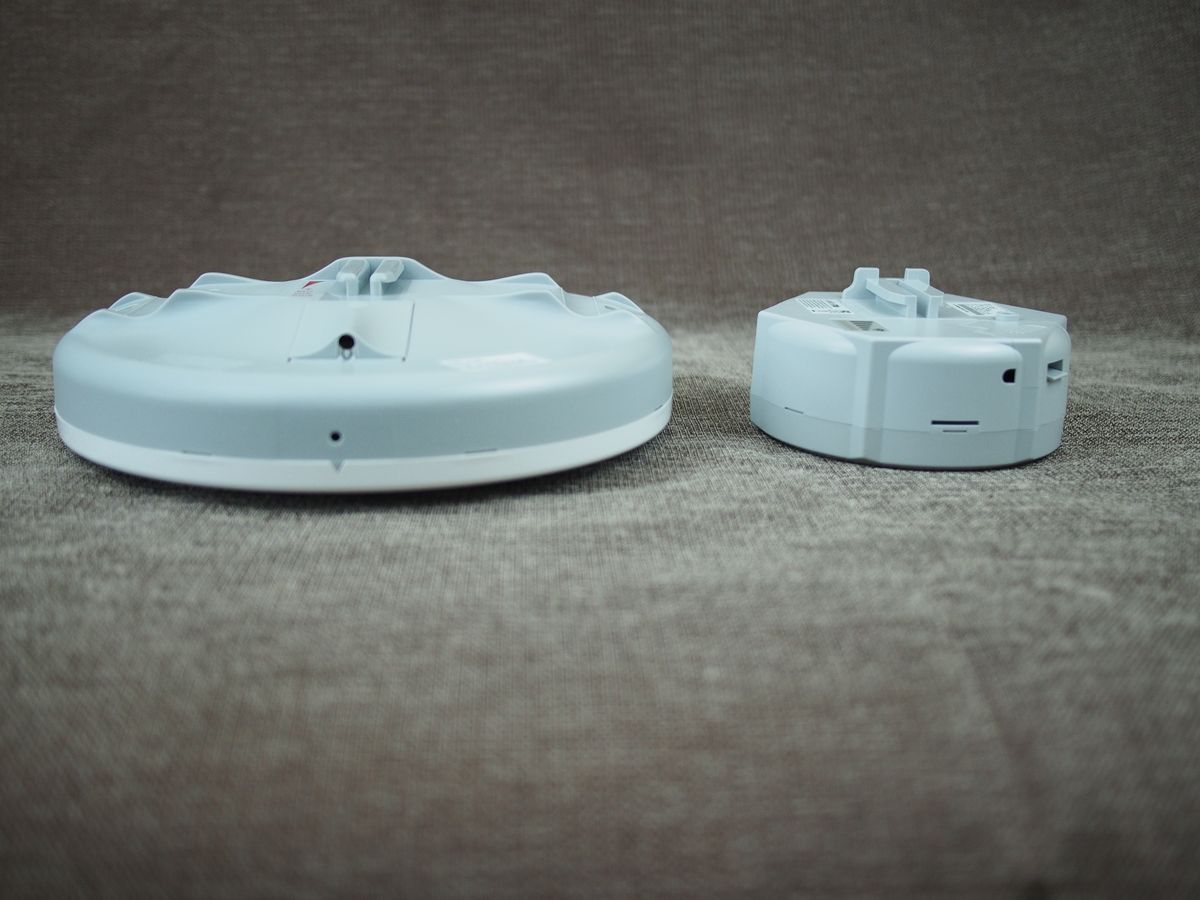

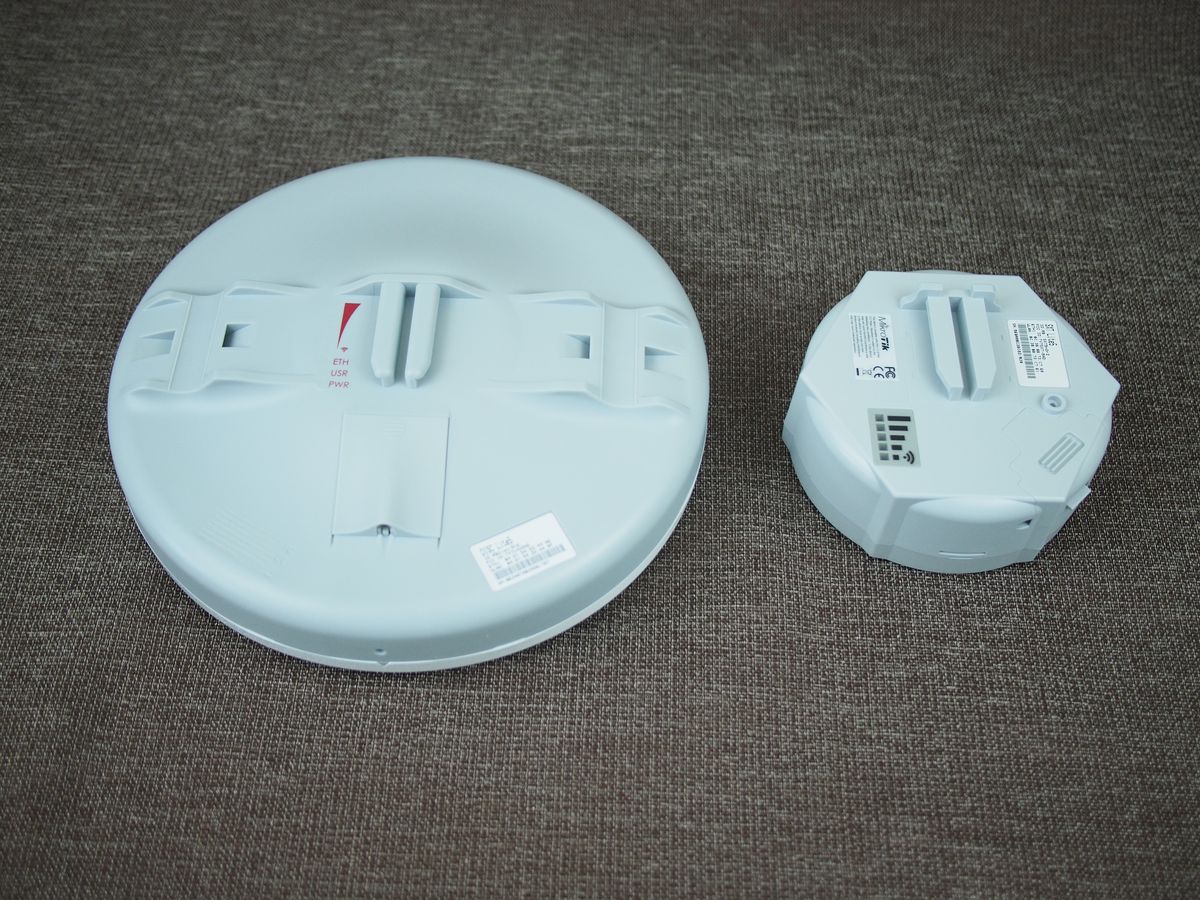

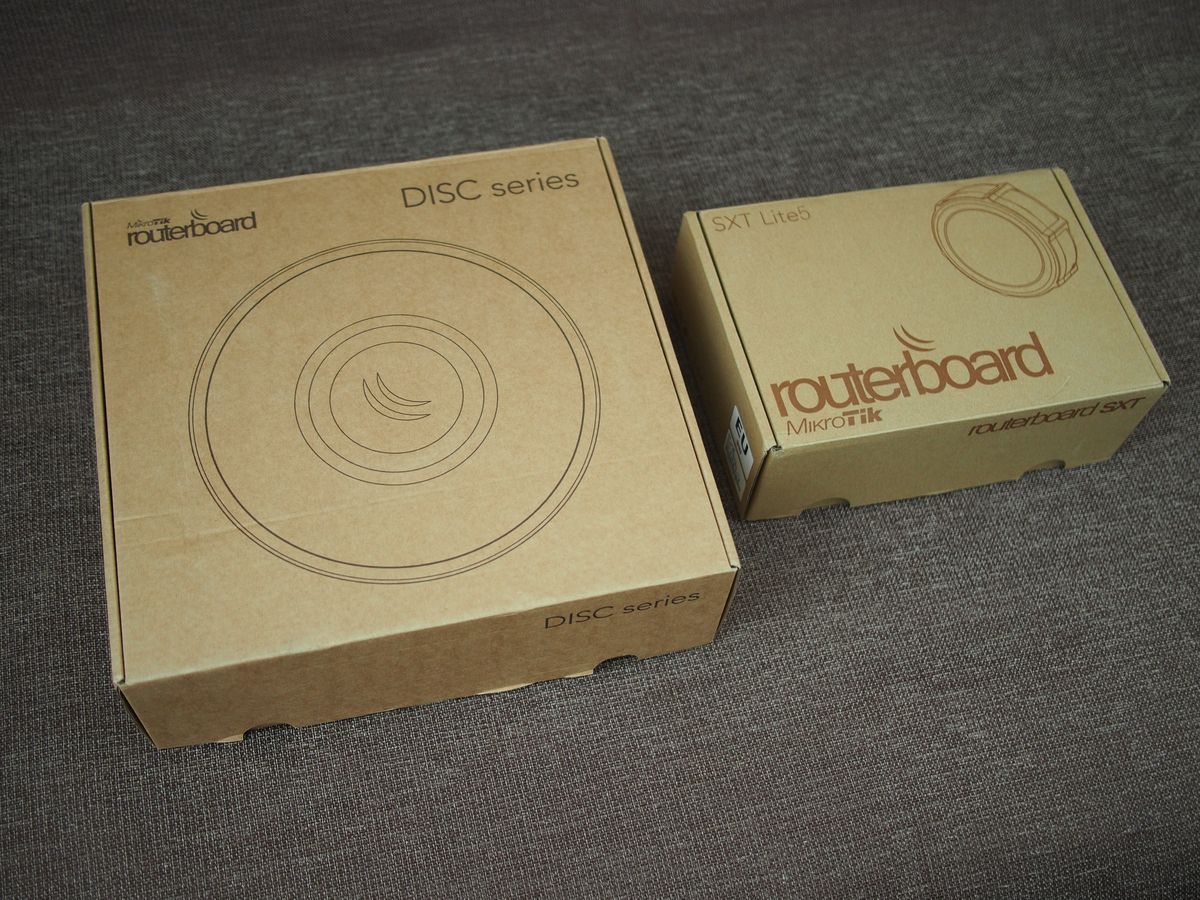

Поставляється RBDisc-5nD у звичній коробці, революції або будь-яких змін не відбулося, так що окремо на цьому звертати увагу не будемо. Для порівняння габаритів, ми взяли SXT Lite 5.

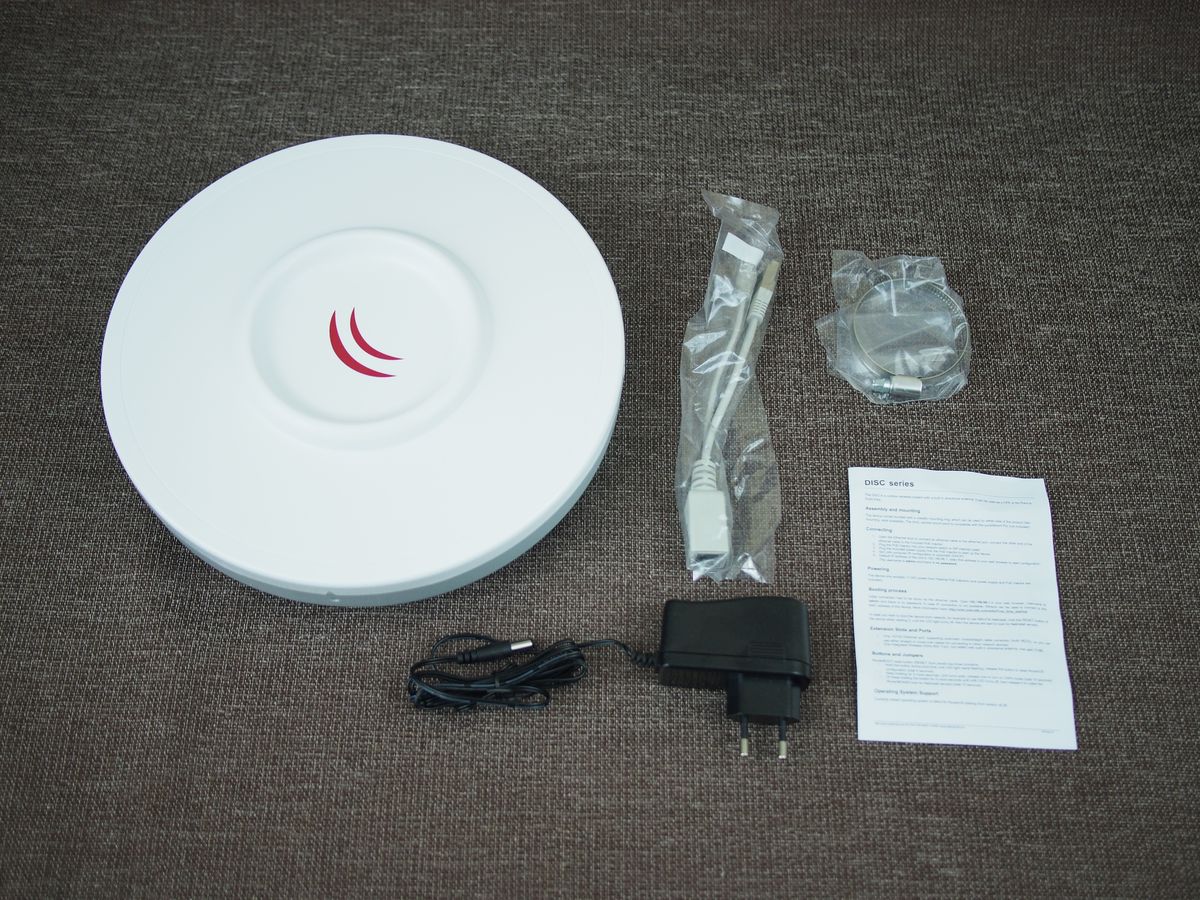

Комплект поставки дуже скромний, крім самого пристрою в комплекті поставляється POE -інжектор RBPOE , адаптер на 24 V /0.38 A ( 9 Вт ) та металевий хомут. Крім малоінформативної листівки, більше в комплекті нічого немає.

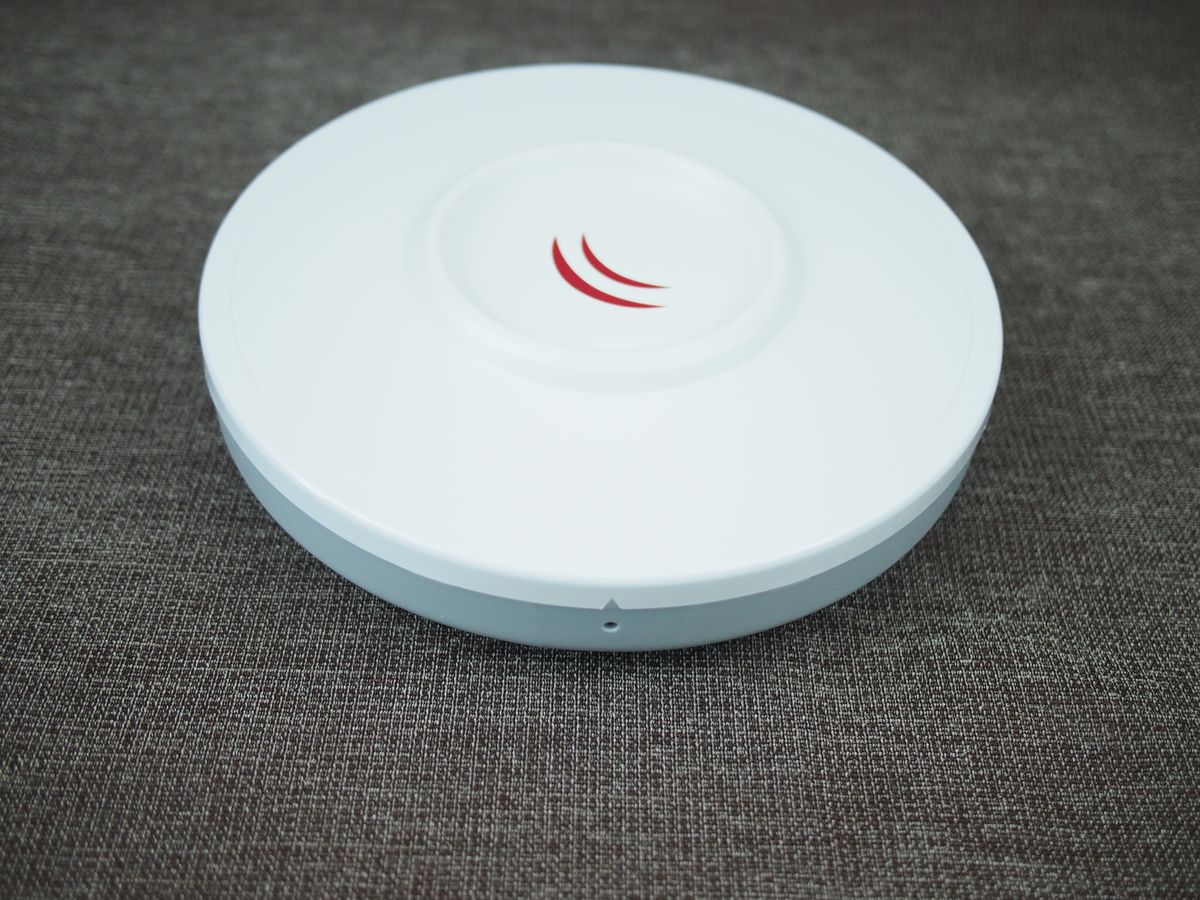

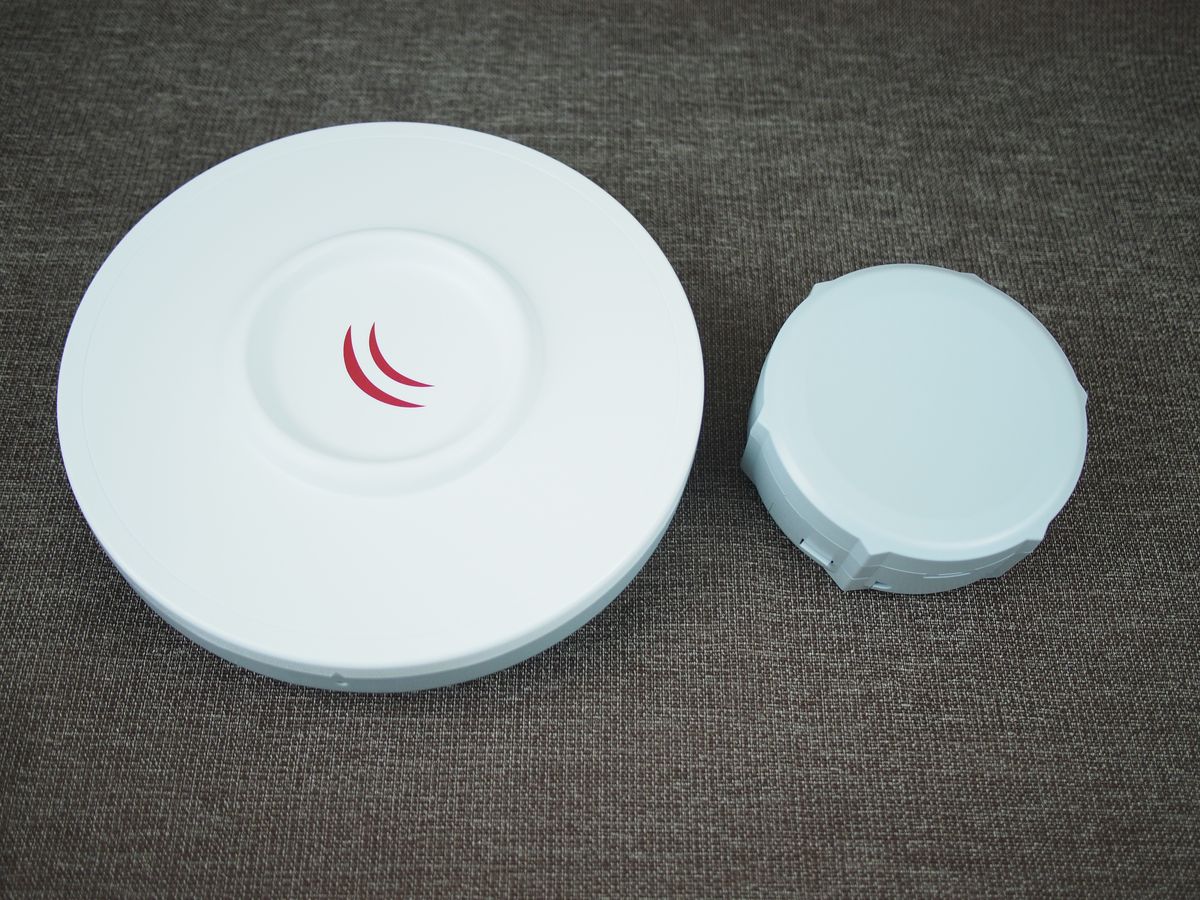

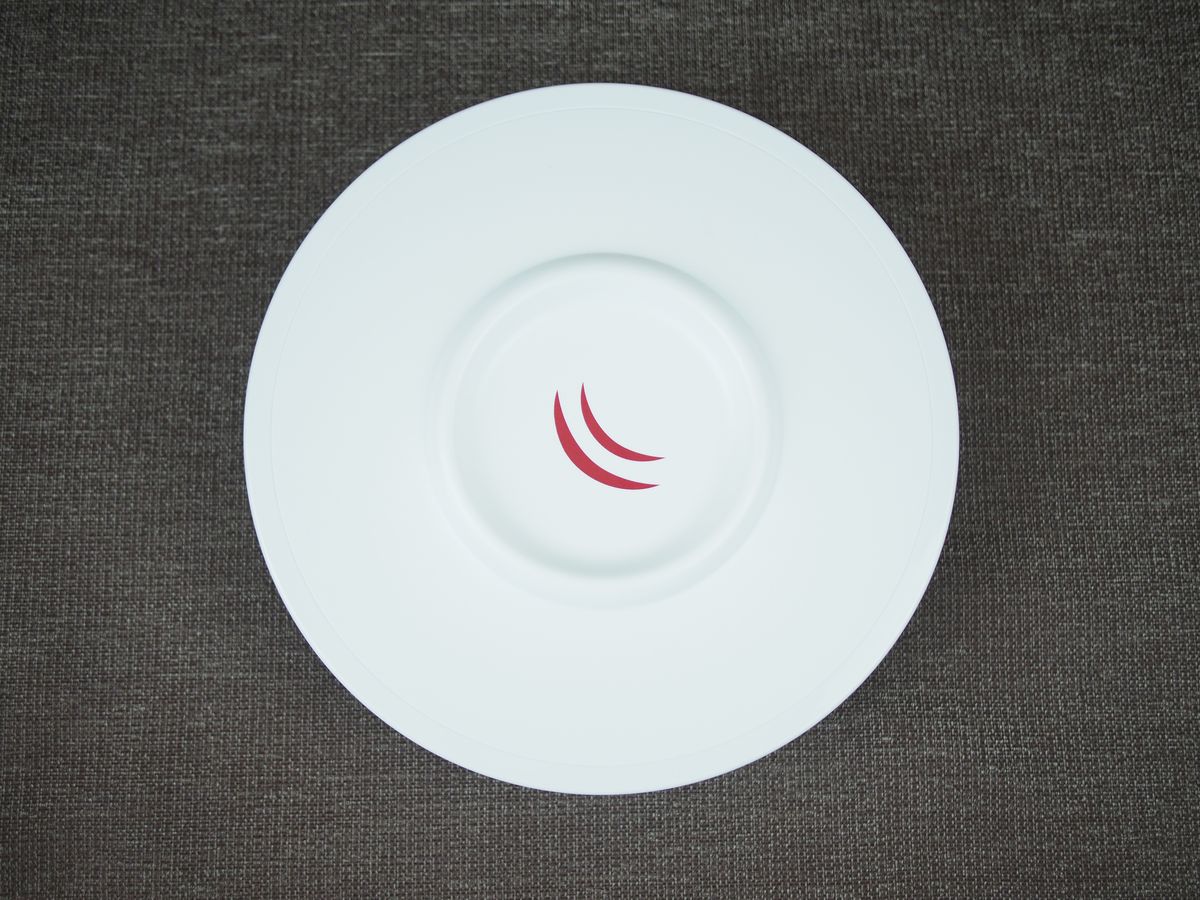

DISC Lite5 вийшов помітно більше своїх побратимів з лінійки SXT , але водночас компактнішим на тлі LHG . За формою новинка більше нагадує сковорідку та дизайнерською кришкою. Діаметр пристрою становить трохи менше 27 сантиметрів, товщина – 7-8 см. У центрі активної частини є кільцевий виступ приблизно на 1 см і це зовсім не дизайнерське рішення, під виступом захована частина відбивача.

  Конструктивно пристрій виконаний із двох частин, задня частина антени виконана із сірого пластику, у той час як передня з білого.

На задній частині по діагоналі знаходяться кріплення, причому стандартна комплектація передбачає кріплення до щогли за допомогою хомута, для чого є 2 отвори (одно зліва, друге справа). Таким чином, DISC Lite5 встановлюється зі зміщенням по відношенню до щогли. Чесно кажучи, такий підхід викликає деякі питання, зокрема, можливі проблеми з надійною фіксацією антени, для чого може знадобитися хомут більшої ширини.

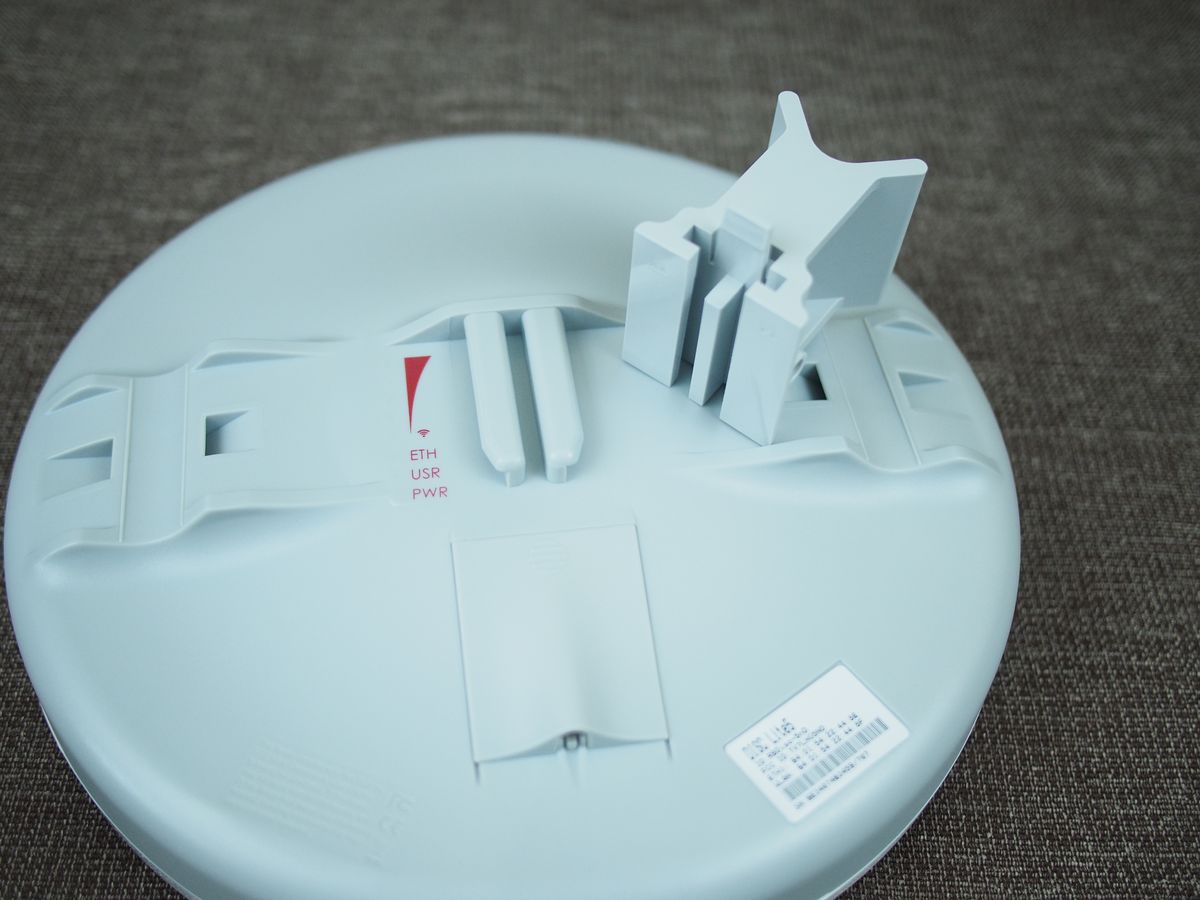

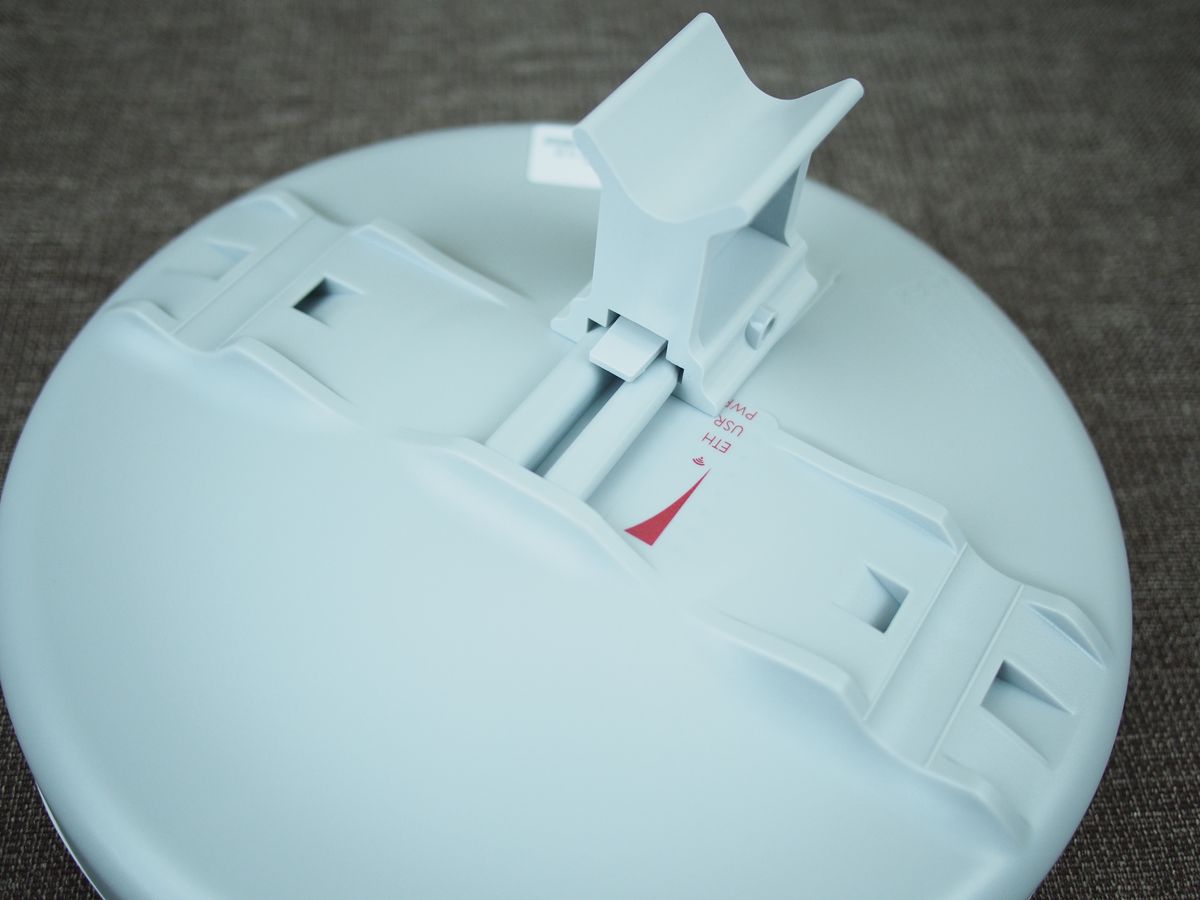

Цікаво, що тут же на задній кришці присутні пази для кріплення, схожого на те, що застосовується в SXT . За ідеєю, такий підхід дозволяє без зайвих дій замінити старий або малопотужний SXT на RBDisc-5nD . Тільки ось при спробі використання стандартного комплектного кріплення від SXT Lite 5 ми зіткнулися з проблемою - кріплення SXT трохи менше, тому DISC до нього просто не входить, відмінність порядку міліметра. Причому сам виробник із цього приводу не згадує взагалі нічого.

Натомість доведеться клієнту докупити комплект quickMOUNT pro ( Mikrotik QMP ), який буде більш надійним і дозволить проводити юстирування двох площинах. Розробники навмисно не включили його до базового комплекту поставки, адже пересічному користувачеві він навряд чи стане в нагоді, зате в ціні буде відчутна надбавка на 8-10 доларів.

Рішення дуже правильне, здебільшого стандартних можливостей кріплення буде достатньо. Ми ж рекомендуємо додатково придбати QMP при використанні на великих дистанціях, а також з метою більш тонкого налаштування в режимі бездротового мосту для досягнення максимальної швидкості передачі даних. Або ж використовувати широкий хомут (або два вужчі).

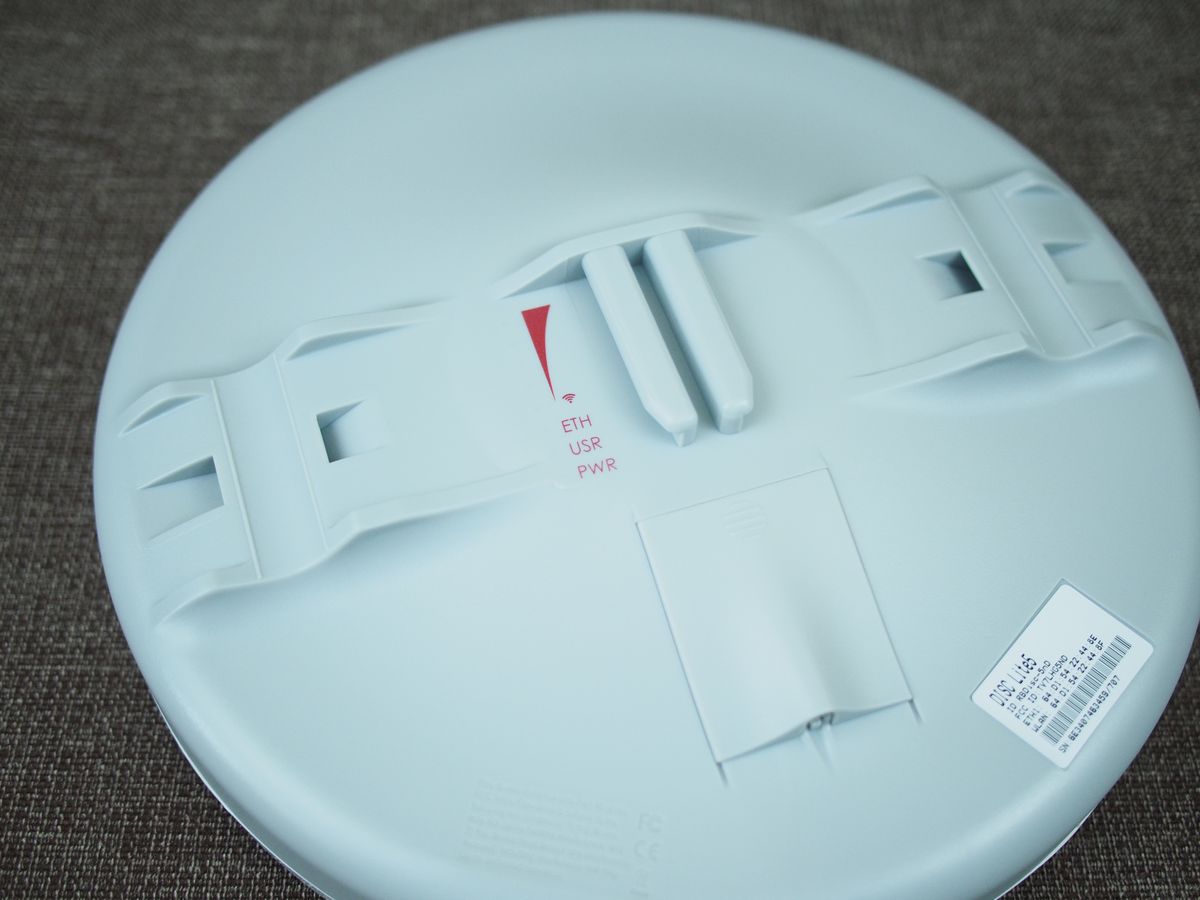

Індикатори розташовані в центрі задньої частини антени. При стандартному монтажі на хомут - положення дуже вдало, а ось при використанні класичного елемента кріплення SXT буде не так зручно. Індикаторів всього 8: п'ять індикаторів рівня сигналу, індикатор мережі, живлення та додатковий індикатор користувача. Індикатор живлення виконаний у вигляді синього діода.

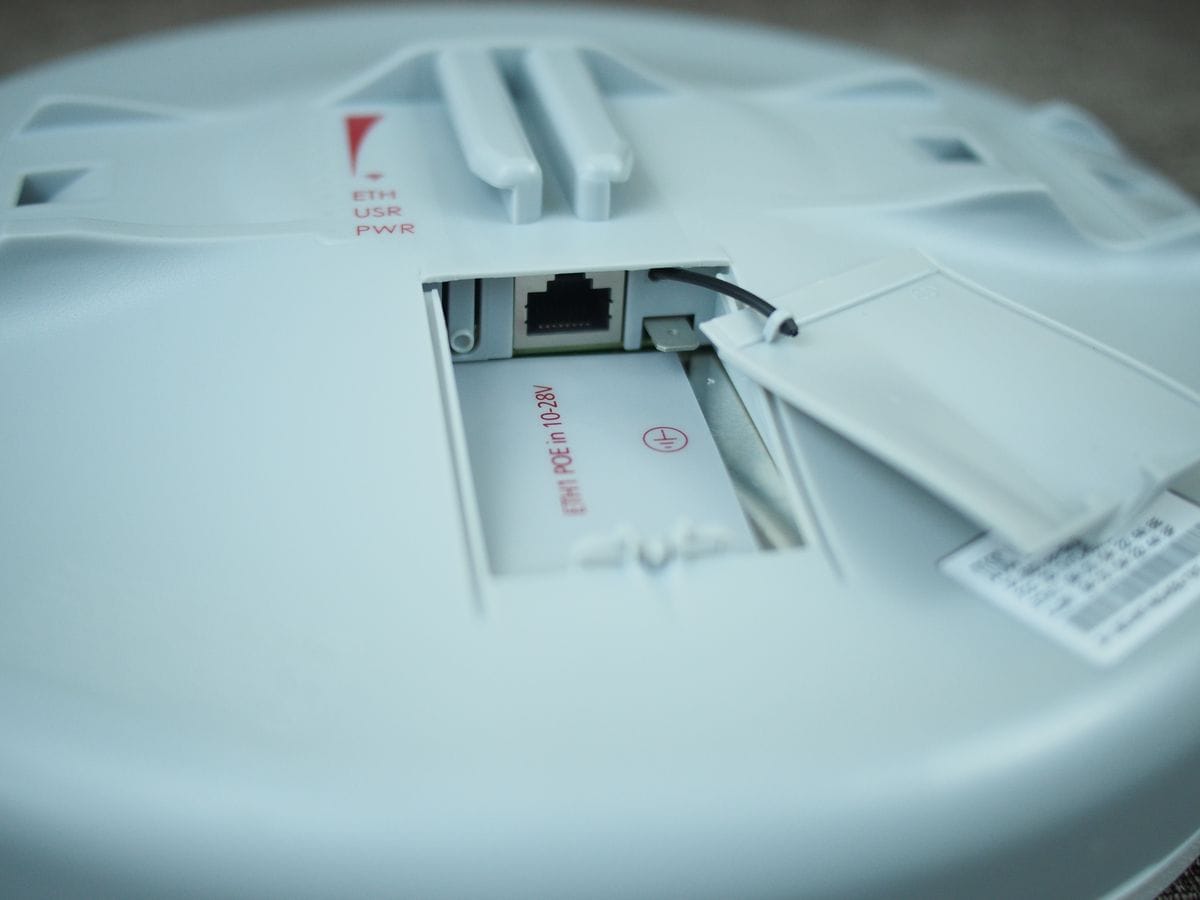

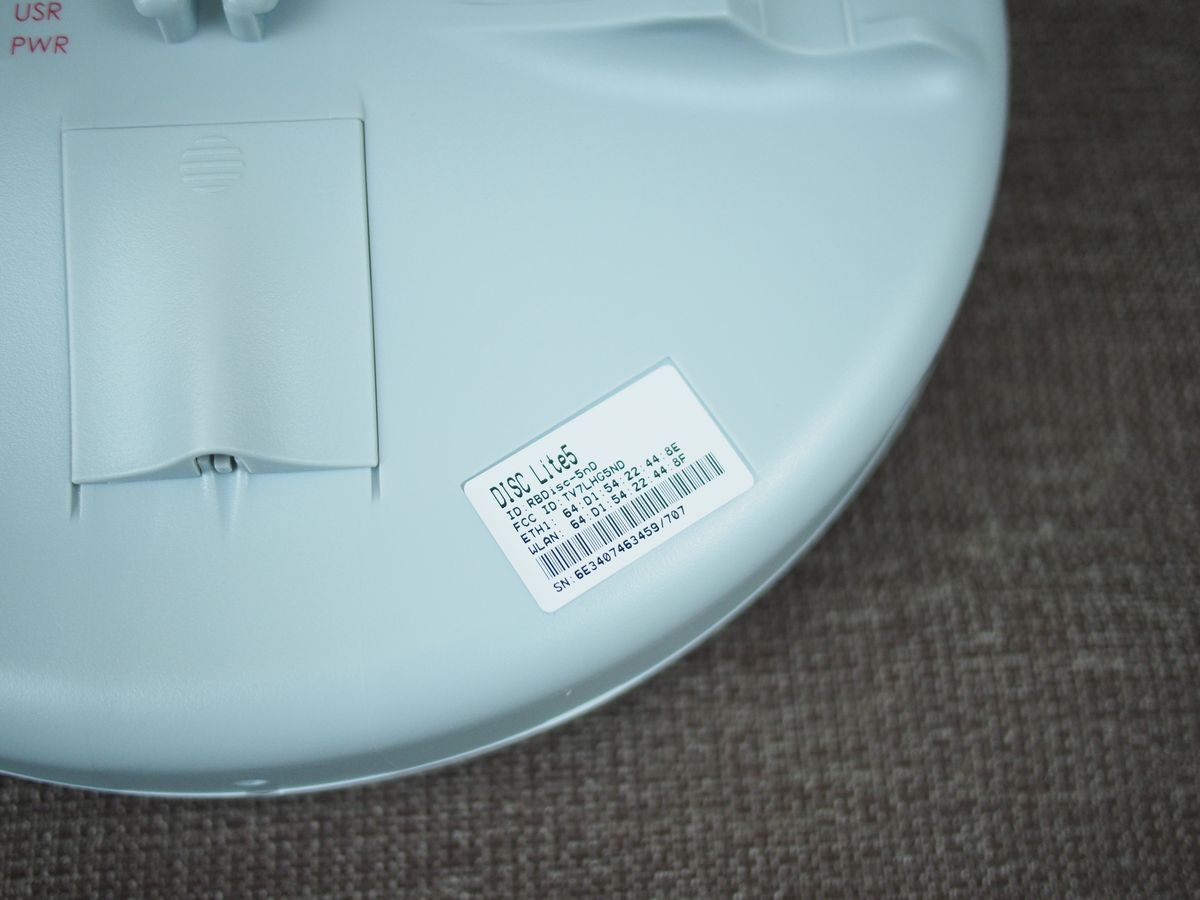

Інтерфейсний блок знаходиться трохи нижче центру та захований захисною кришкою. Сама кришка закріплена на гумці, що утримає її від втрати, монтажники оцінять. Зверніть увагу на маркування, як ID вказаний RBDisc-5nD , а ось FCC ID – TV7LHG5ND.

Під кришкою захований 100-мегатибний інтерфейс RJ 45, клема для підключення заземлення та кнопка скидання параметрів. Наклейка під інтерфейсним блоком у нашому екземплярі наклеєна дещо недбало (не рівно).

Внутрішній пристрій та апаратна реалізація

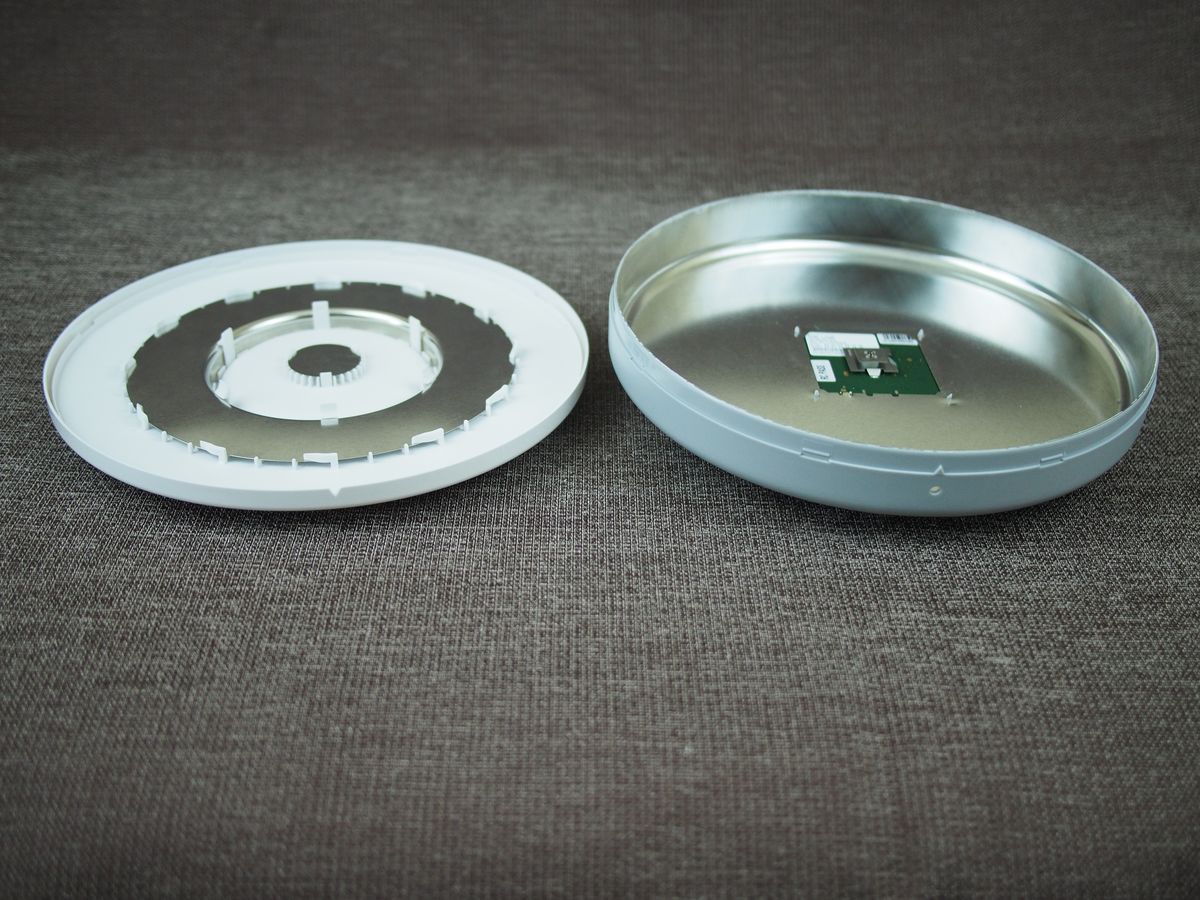

Найцікавіше це внутрішній пристрій RBDisc-5nD . Процес розбирання досить складний, але багато в чому схожий з пристроями SXT для зняття кришки по периметру необхідно послідовно підчепити всі 8 засувок.

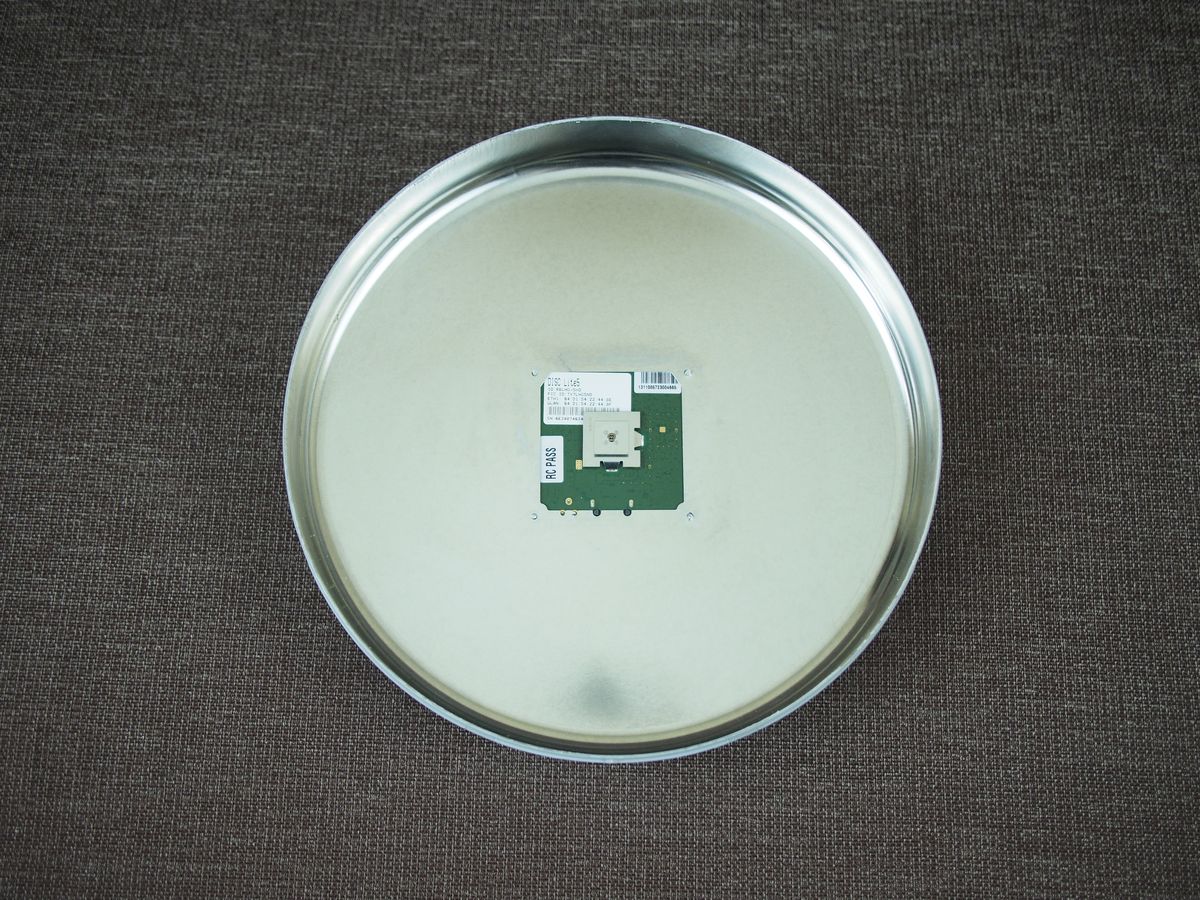

Перше, на що звертає себе конструкція – наявністю великого рефлектора, який закриває майже всю задню частину корпусу. Власне рефлектор не тільки покликаний посилювати сигнал, а й частково знижує рівень бічних і тилових шумів, що буде доречним при щільному сусідстві з іншими бездротовими пристроями, що працюють на суміжних частотах.

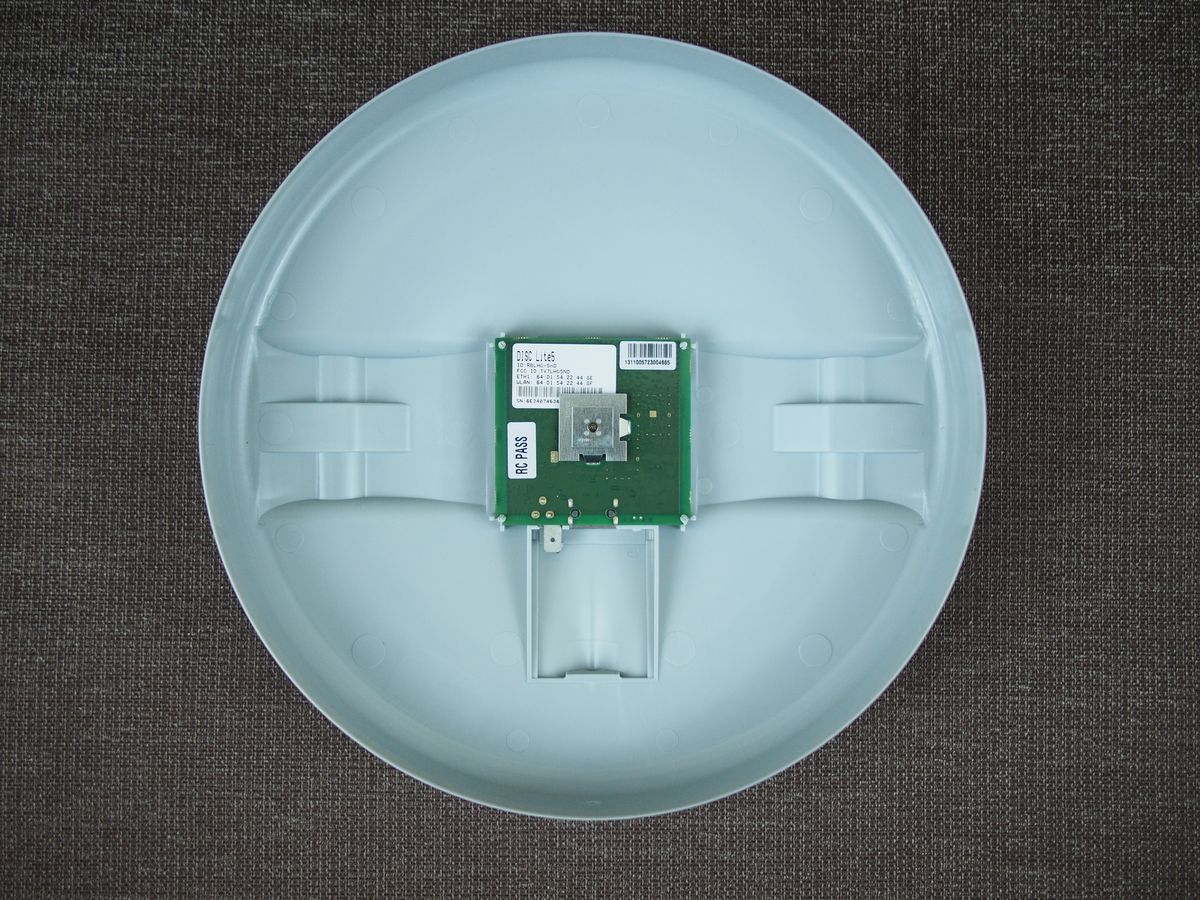

Активна частина антени розпаяна прямо на звороті плати. Як з'ясувалося після повного демонтажу, апаратна платформа, та й вся PCB цілком ідентична застосовуваної в LHG 5 , але про все по порядку.

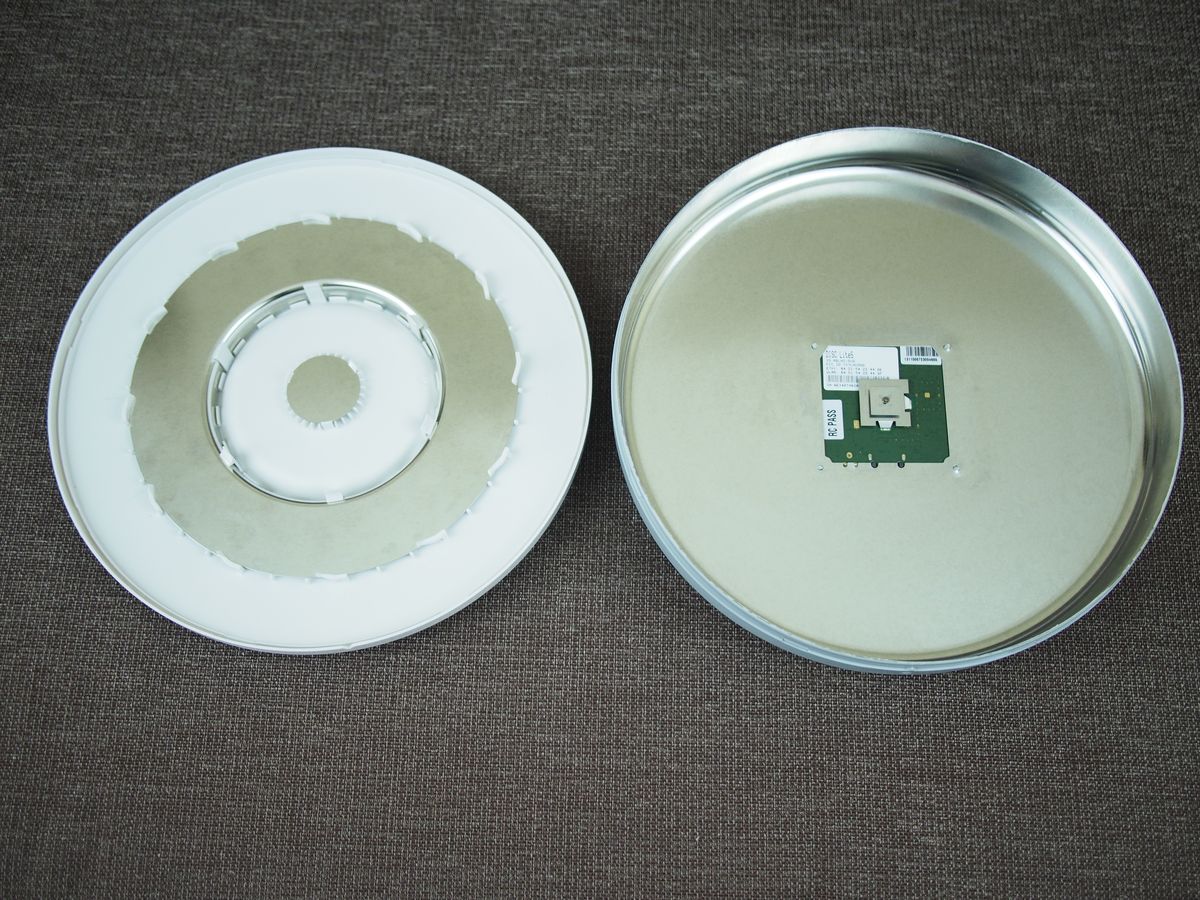

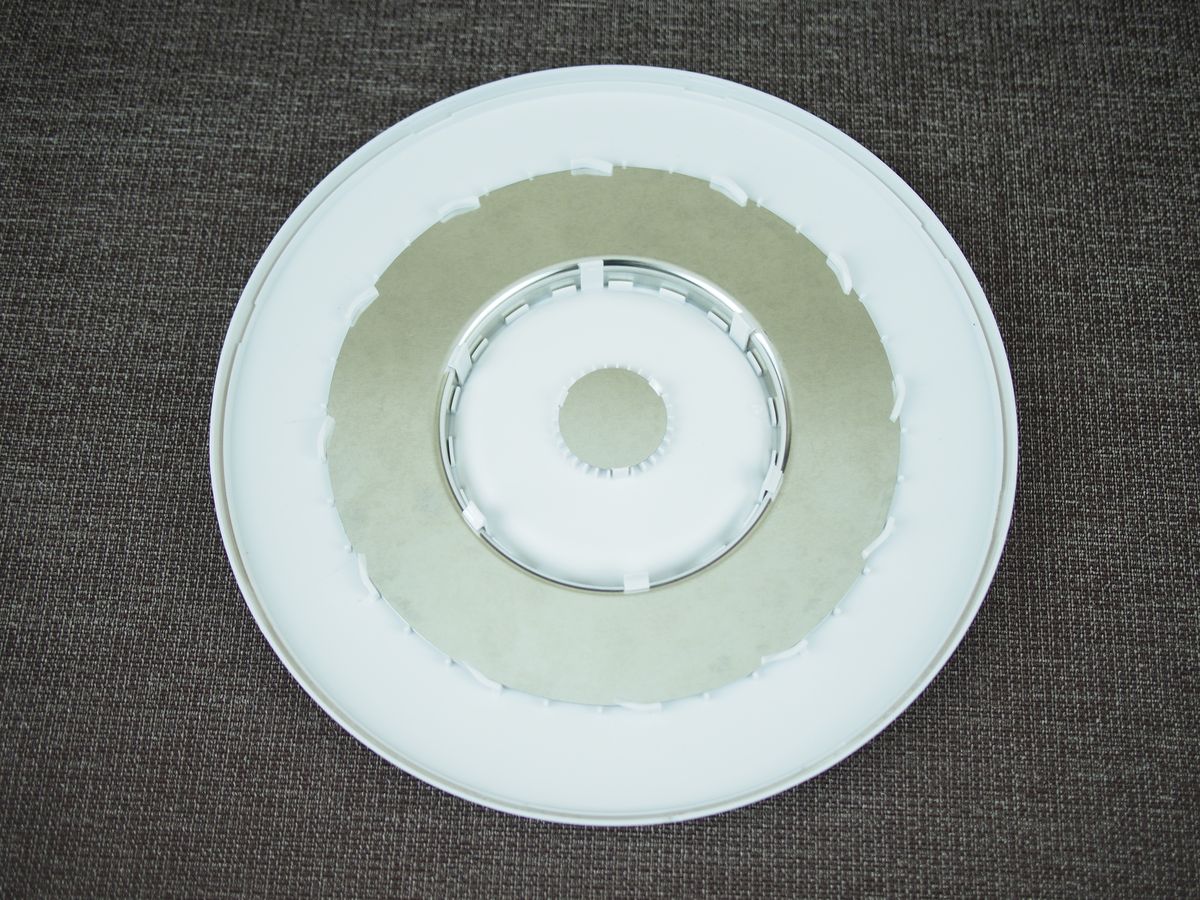

Активна частина антени розташована на задній частині та поєднана з рефлектором. На передній кришці є 2 допоміжні рефлектори, один з них і виступає із зовнішнього боку кришки. Власне завдяки такій хитромудрій конструкції інженерам і вдалося досягти хороших характеристик діаграми спрямованості, особливо в порівнянні з SXT .

Хоча у DISC Lite 5 і застосовується екран-рефлектор, у той же час він не є цілісним і центральна частина, де розташований випромінювач, має виріз. Якби інженери використовували цілісний екран, можна було б досягти вищих показників ізоляції від стороннього шуму за антеною.

Всі частини рефлектора виготовлені зі сталі товщиною 0,05-0,07 мм, однозначно складно сказати, яка саме сталь застосовується для цих цілей, проте, судячи з поверхні, оцинковане покриття, хоч і тонке, але є. Тільки час покаже, чи буде корозія металу у процесі експлуатації.

У нижній частині рефлектора є технологічний отвір для відведення води (або конденсату, якщо він з'явиться), тому дуже важливо дотримуватися правильності монтажу. В іншому випадку, у внутрішню частину корпусу потраплятиме і накопичуватиметься вода.

Така конструкція забезпечує коефіцієнт посилення на рівні 21 дБі, що менше LHG 5 (у якого 24 дБі), але істотно вище за всіх SXT (для яких заявлено 16-17 дБі). Також потрібно брати до уваги низку інших параметрів, наприклад, ширина променя у DISC становить 12 градусів, показник Front-to-back – на рівні 30 дБ.

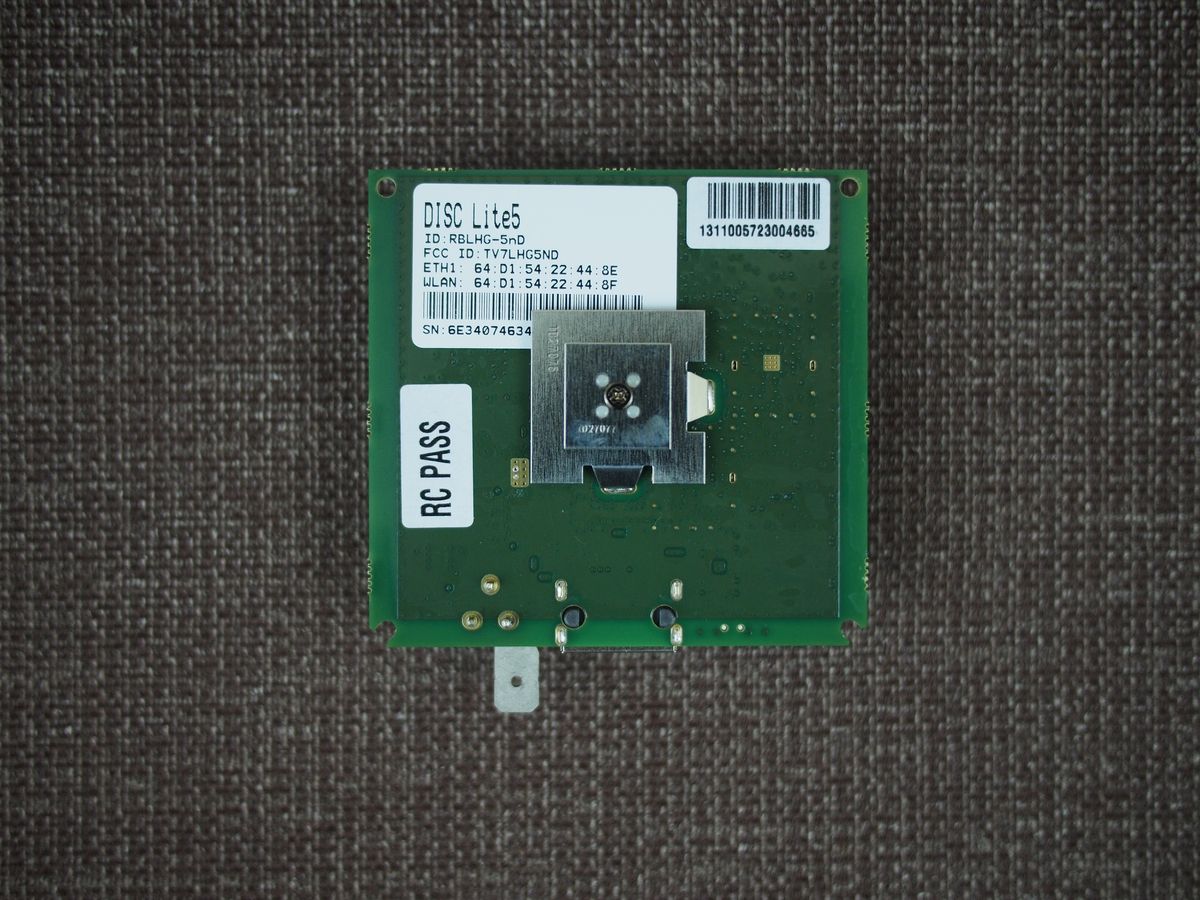

Що стосується електроніки. З боку випромінювача на плату наклеєна наклейка, яка говорить нам, що це DISC Lite 5 , в той же час, трохи нижче вказаний ID RBLHG -5 nD і FCC ID TV 7 LHG 5 ND . А це, у свою чергу, говорить нам про те, що за основу взято електроніку LHG 5 .

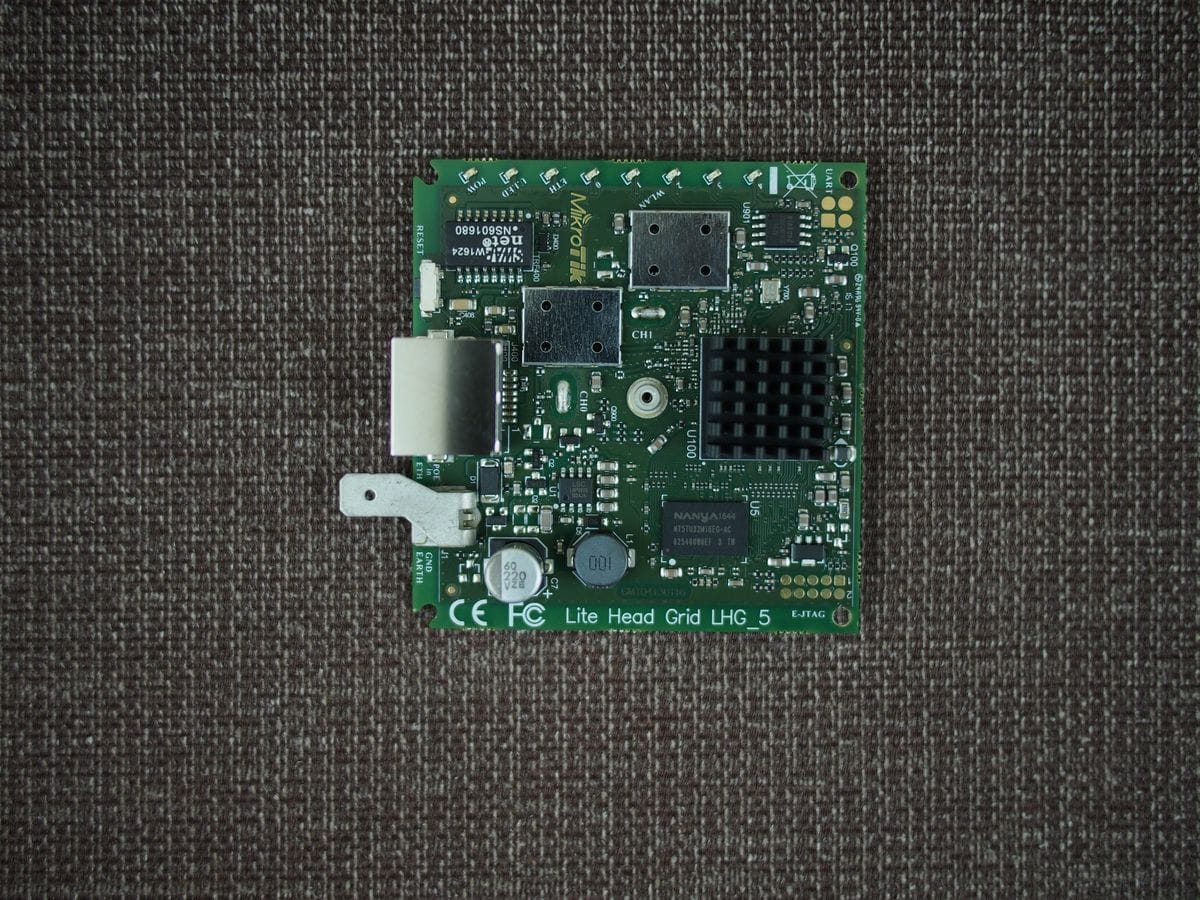

З лицьової сторони плати ( PCB ) навіть є відповідне маркування « Lite Head Grid LHG _5», власне плата та набір компонентів нічим не відрізняється від донора в особі LHG 5 . Єдина конструктивна відмінність – піднятий контакт контуру заземлення, все.

Раніше ми вже розглядали апаратну реалізацію LHG 5 .

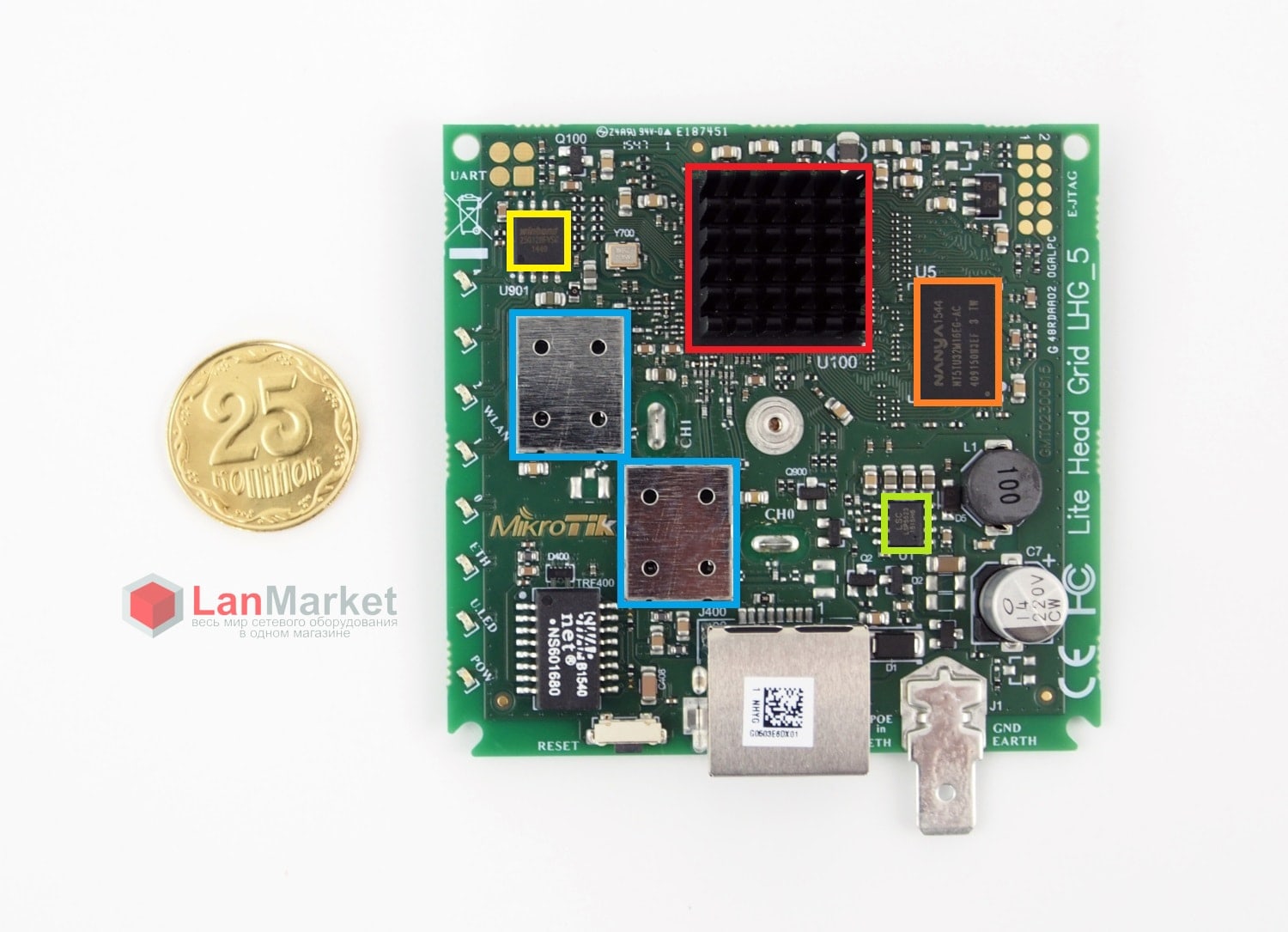

Центральний процесор (виділений червоним) - "ветеран", тут застосовується Atheros AR9344. Модель ця вже настільки стара, що повинна продаватися за копійки. У принципі , для сфери застосування цього чіпа буде більш ніж достатньо . Я дро з архітектурою MIPS 74Kc, що працює на частоті 600 МГц цілком успішно тягається з сучасним бюджетним сегментом в особі QCA9531 . За інших рівних, вибір чіпа преміум-класу попередніх поколінь цікавіший за сучасні бюджетні рішення.

У додатковому чіпі для бездротового інтерфейсу немає необхідності, оскільки він вже вбудований в AR9344, нехай без підтримки 802.11 ac . З іншого боку, практичної користі від AC при використанні портів на 100 Мбіт просто не буде. Якщо ж змінювати порти - доведеться або змінювати чіп, або використовувати додатковий, а це неминуче призведе до підвищення ціни. Та й не потрібен гігабітний порт для CPE .

Підсилювачі каналів розбирати ми не стали, якщо плата ідентична LHG 5 там повинні використовуватися Skyworks SiGe 5012B із заниженням верхньої межі до 25 дБм.

Як перетворювач для лінії живлення використовується перевірений роками LSP5523 (виділений зеленим), простіше сказати, де інженери Mikrotik його не використовують, ніж перераховувати список пристроїв, де він використовується.

Помаранчевим позначено оперативну пам'ять, тут також жодних змін – 64 МБ виробництва Nanya (NT5TU32M16EG-AG). Жовтий прямокутник – стала флеш-пам'ять на 8 МБ виробництва Winbond (25Q128FVSG).

Продуктивність DISC Lite5

Як бачимо, DISC Lite 5 ідентичний LHG 5 , який у свою чергу за продуктивністю можна порівняти з SXT Lite 5 .

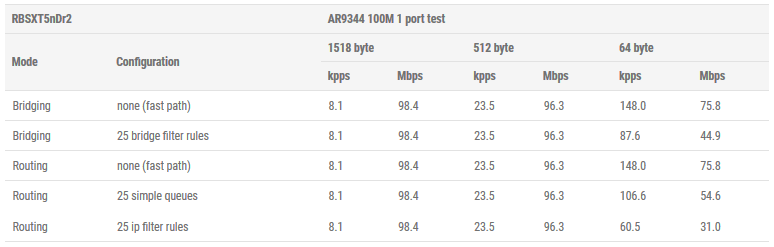

Для SXT Lite 5 ( RBSXT 5 nDr 2) та LHG 5 ( RBLHG- 5 nD ) на офіційному сайті routerboard . com заявлені абсолютно ідентичні дані щодо продуктивності. Зверніть увагу на верхню межу пропускної спроможності в режимі Bridge та Routing при обміні пакетами по 64 байти без додаткових правил. Як бачимо, верхню межу Mikrotik вказують як 75.8 Мбіт/сек. Навіть у режимі Routing + Fastpath даний процесор повинен забезпечувати приблизно 90 Мбіт даних, не кажучи вже про режим Bridge .

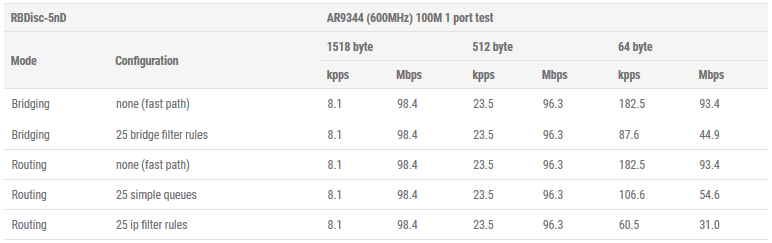

Разом з цим, погляньмо дані, вказані для DISC Lite 5 (RBDisc-5nD) .

Чудовим чином плата Light Head Grid LHG _5, яка і застосовується в DISC Lite 5 , стала видавати 93.4 Мбіт у тих же тестах? Важко в це віриться, тут очевидно помилка.

Заради інтересу ми перевірили RBDisc-5nD та RBSXT 5 nDr 2 у режимі PTP Bridge ( AP + Client ).

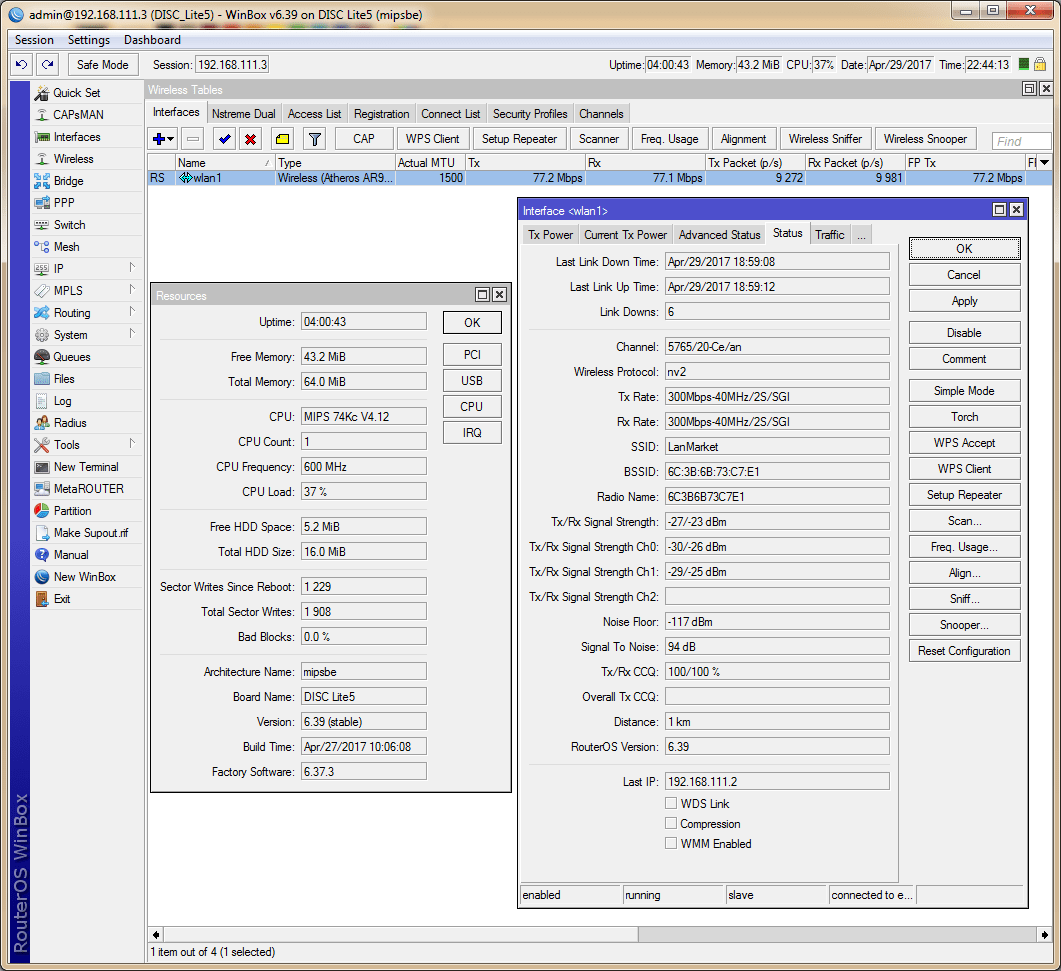

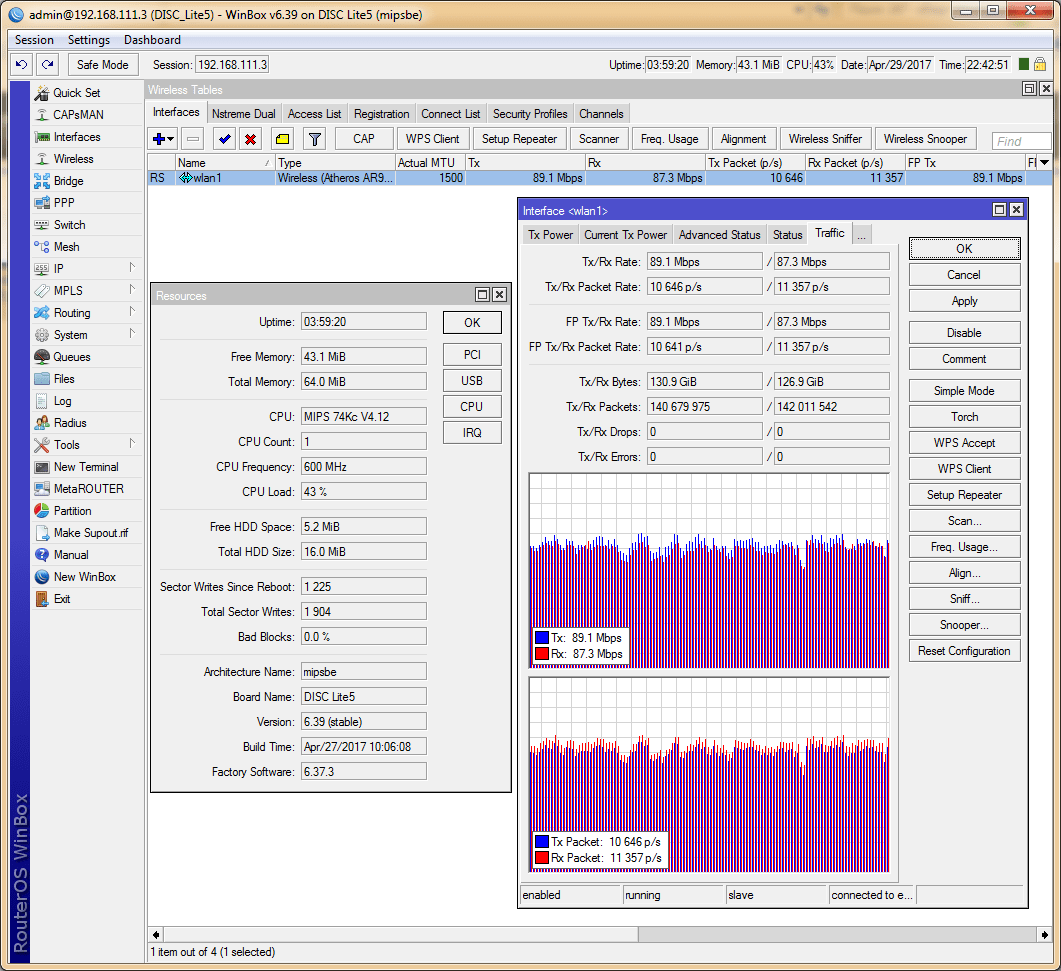

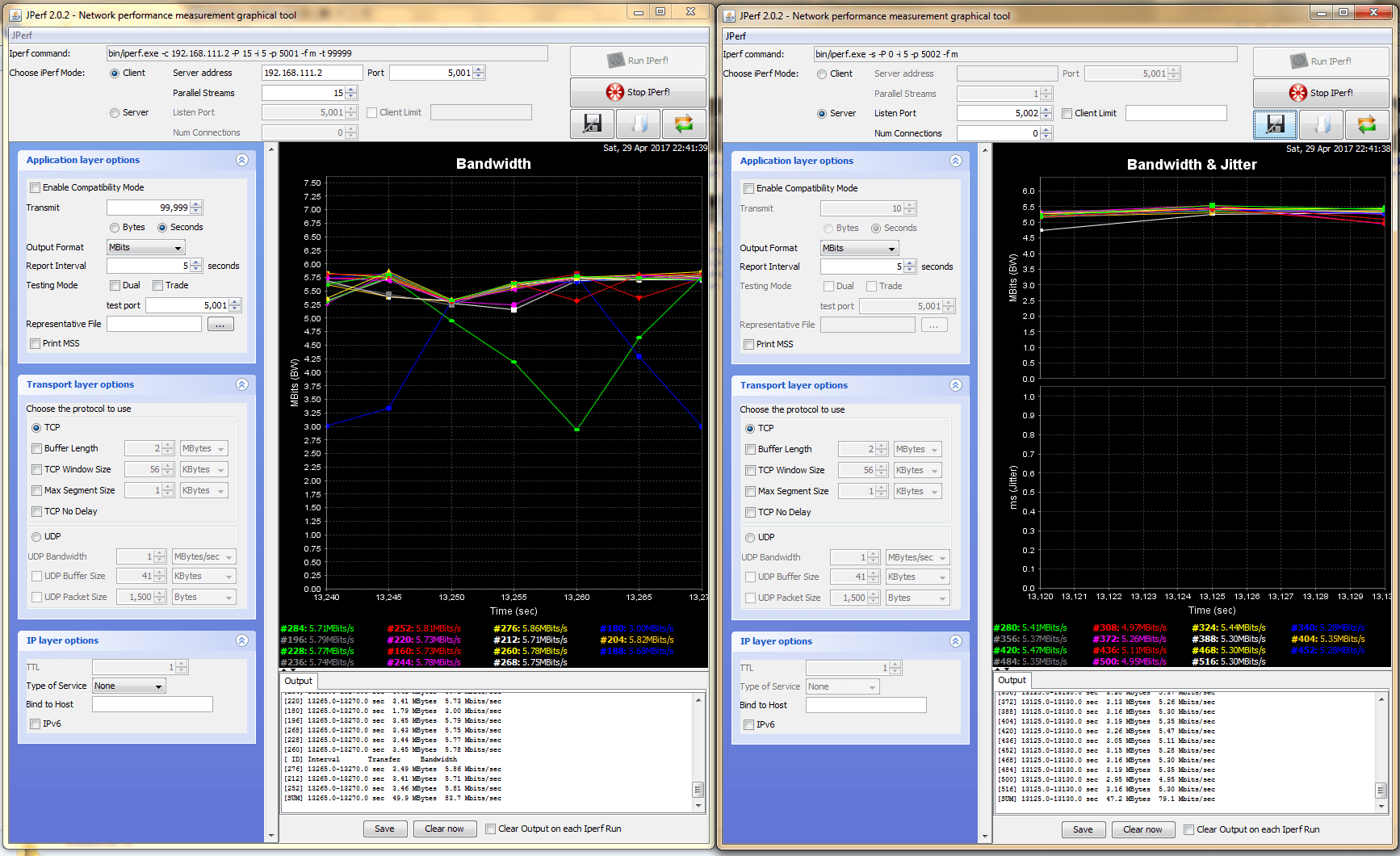

При використанні протоколу NV 2, в режимі двостороннього обміну (повний дуплекс), обидва пристрої забезпечують 150-160 Мбіт «користувацьких» даних, що еквівалентно приблизно 175 Мбіт загальної пропускної спроможності (20 kpps ). Зверніть увагу на рівень завантаження процесора, що в середньому становило 35-45%. Під час тестів ми прогнали через обидва пристрої сумарно більше 250 Гбайт даних, весь цей час завантаження процесора не перевищувала 50-52% у піковому навантаженні, весь цей час швидкість залишалася стабільною, без стрибків або просадок.

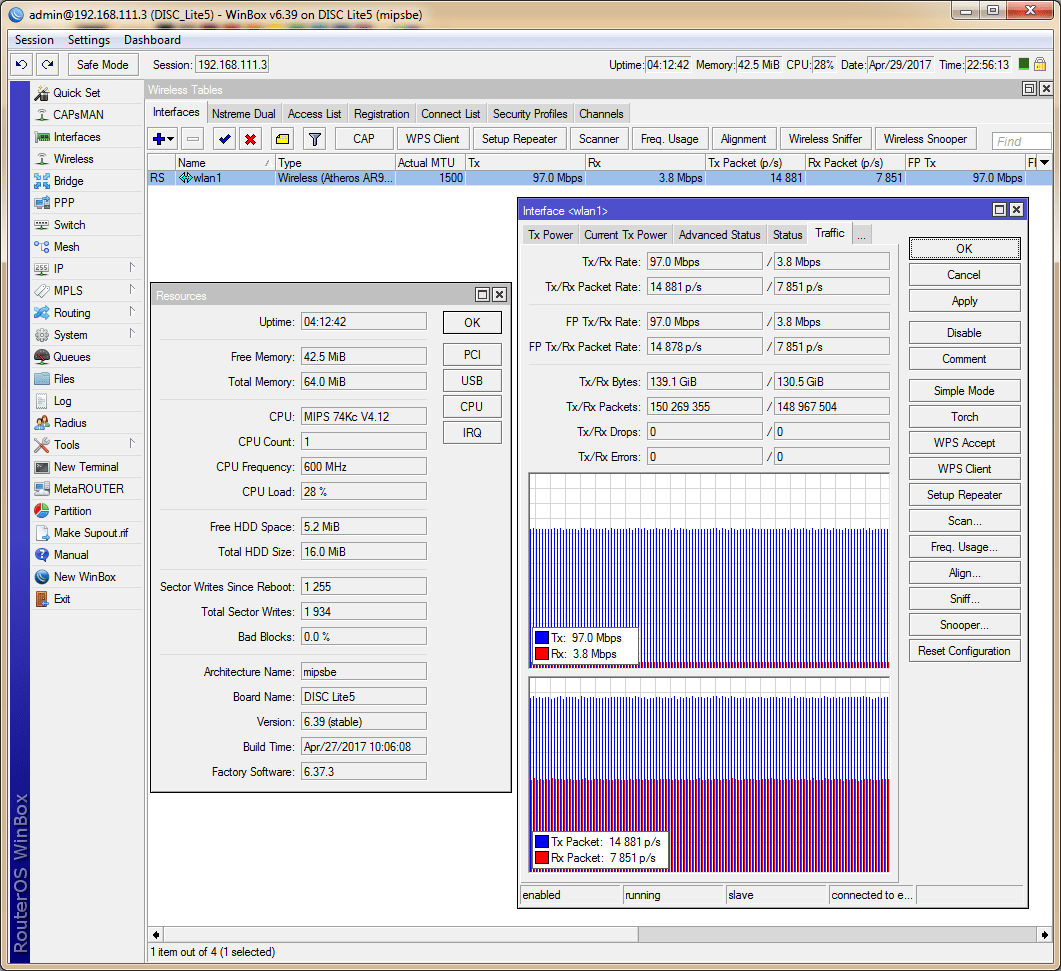

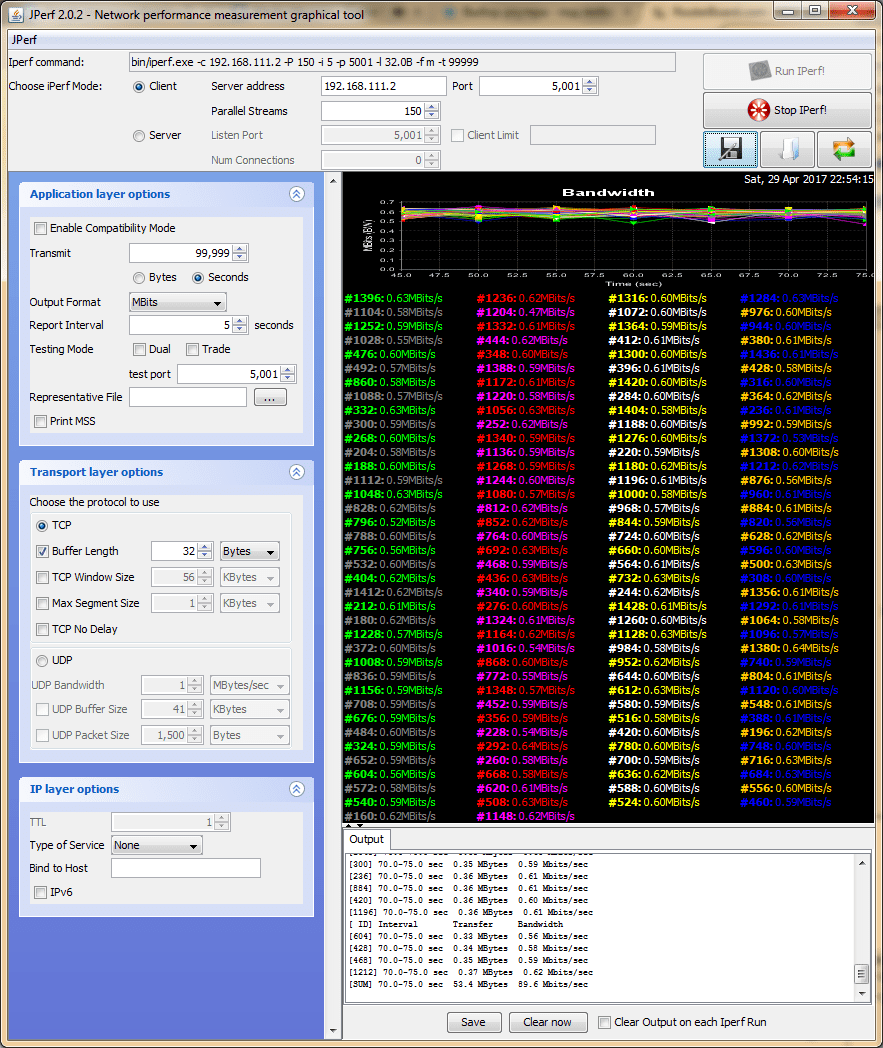

Намагаючись «підвісити» DISC Lite 5 , ми сформували 150 одночасних потоків в IPerf з малими пакетами, але пристрій без проблем впорався із завданням, забезпечивши 89 Мбіт при завантаженні процесора всього 28-35%.

На закінчення

Раніше у нас на огляді вже побував і LHG 5 та SXT Lite 5 . Обидва пристрої базуються на однаковому процесорі і мають однаковий обсяг оперативної, так і постійної пам'яті.

SXT Lite 5 – рішення для малих дистанцій, воно компактне, але аж ніяк не далекобійне – 3-5 км залежно від умов розміщення та режиму роботи ( PtP , PtMP ).

У випадку з LHG 5 клієнт отримує той же рівень продуктивності, але більше можливостей для встановлення високошвидкісного з'єднання на більшій відстані - аж до 8-12 км.

Як бачимо, між SXT Lite 5 і LHG 5 є досить велика прірва, оскільки Mikrotik особливо запропонує його клієнту за розумну ціну для середніх відстаней. На цьому тлі поява DISC Lite 5 зі збалансованими характеристиками обіцяє новинці гарний успіх, особливо якщо врахувати роздрібну вартість, що рекомендується, яка помітно нижче, ніж у LHG 5 (~59$).

До останнього у нас були претензії щодо особливостей конструкції. DISC Lite 5 досить цікавий, питання викликає лише механізм кріплення. Хоча, якщо врахувати заявлену ціну в районі 48$, на цей нюанс можна заплющити очі, просто докупивши нормальний хомут.
