Кабель кручена пара як універсальний засіб для багатьох інженерно-технічних рішень

31.08.2022
Поділитись у:
*/?>

Кабель типу «кручена пара» призначений для будівництва ліній зв’язку в комп’ютерних мережах. Проте, з часом, його область застосування значно розширилась. Так, для роботи лінку мережі із пропускною здатністю у 10/100Мбіт\с потрібно тільки 2 пари дротів в кабелі. Від цього і назва в побуті: «дво-парка». Якщо визначити по пінах конектора RJ-45 – 1-й, 2-й, 3-й та 6-й. Якщо потрібно лінк із пропускною здатністю 1000Мбіт\с (1Гбіт\с), то задіяні будуть всі 4 пари, тобто 8 дротів кабелю. Слід наголосити на тому, що активне обладнання на кінцях цього кабелю повинно застосовуватись із відповідними гігабітними портами, адже навіть 4 пари дротів не дадуть змоги користувачу отримати більшої пропускної здатності, маючи на озброєнні тільки ці 4 кручені пари. Вартість такого обладнання значно дорожча, оскільки, при його виробництві застосовуються інші, вартісніші, мікросхеми. Помилковим, серед користувачів, є орієнтування по пінах самого порта комутатора, оскільки, окремі користувачі вважають: якщо їх 8, а не 4, то й пропускна здатність пристрою 1Гбіт\с, а не 100. Це хибний підхід для такого орієнтування.

На практиці кабель чудово підійшов для подачі по ньому живлення. Вже на початку 2000-х років мали місце для застосування блоки живлення типу «Power over Ethernet» (POE). Згодом, коли виникла потреба в забезпеченні віддаленого живлення по цьому ж кабелі разом із гігабітним лінком, не було новинкою фантомне живлення. До цього таке живлення вже застосовувалось в супутникових телевізійних антенах, де сигнал подавався спільно із живленням до головки-приймача антени. Таким чином, по 1-му, 2-му, 3-му та 6-му дротах окрім сигналів для створення Манчестерського коду забезпечується ще й живлення.

З появою аналогового відеоспостереження, кручена пара почала застосовуватись в якості передавання сигналів із камер цієї системи та для подачі на них живлення. Для забезпечення збереження якості в цьому випадку кабель обирався екранований. Також на його кінцях слід передбачити пристрої, які називаються «Балуни». Ці пристрої також відігравали роль адаптерів для під’єднання дротів до BNC-роз’єму або типу «RJ-45 to BNC».


Також, на порядку денному сьогодні, кручена пара застосовується для аудіопідготовки автомобілів як власниками авто та автолюбителями, так і професійними сервісами. При цьому наголос тут стоїть тільки на якості кабелю. Тобто слід застосовувати мідний кабель п’ятої або шостої категорії. Треба наголосити на те, що підключати можна тільки гучномовці, розміщені по салону. Для підключення живлення такий кабель застосовувати неприпустимо.

Види кабелів кручена пара

Кабелі типу «кручена пара» поділяються на багато видів, які першочергово є пропорційними до їх якості. Серед критерій можна розподілити наступним чином:

1. За специфікою інсталяції – для внутрішнього використання (в середині приміщень) та зовнішнього використання (поза приміщеннями).




Абревіатурний класифікатор цих кабелів такий: FTP – екранований, UTP – без екрана. Як правило, внутрішні кабелі не екрануються ні фольговим екраном, ні плетеним, проте, є випадки, коли при будівництві структурованої кабельної системи (СКС) потрібно застосувати таки кабельну продукцію з екраном. Йдеться за місця, де підвищена електромагнітна індуктивність.

Як приклад, можна навести інсталяцію кабелю паралельно електропроводці. Пригадаємо, що згідно з нормативами, кручена пара повинна монтуватись на відстані 12см. Проте, є моменти, коли неможливо віддалитися від електромережі або ж, згідно з робочим проектом, трапляються пересічення з її елементами і т.ін. Слід пам’ятати про те, що електричні побутові прилади великої потужності також створюють завади і негативно впливають на роботу лінку. Сюди можна віднести електричний чайник та кавоварку, різні сушки, електричні печі тощо. Щоб узагальнити, можна вважати, що сюди належать всі електроприлади, потужністю понад 1кВт.

Особливу увагу, а через це і забезпечення максимальної відстані від неї, слід приділяти мікрохвильовим печам, адже там працює магнетрон. Таким чином, лінію зв’язку слід проектувати тільки FTP-кабелем із мінімальною відстанню не менше ніж 1,5 – 2м від цього приладу. В подібних випадках рекомендовано застосовувати кабель саме 7-ї категорії. Адже саме ці кабелі максимально завадостійкі.

Більш детально та унаочнено про різновид кабельної продукції до абревіатур можна навести за допомогою описів під схематичними зображеннями кожного із них.


UTP – кручені пари дротів, які зверху мають тільки оболонку. Оболонки на кабелі типу «UTP» можуть бути різні – починаючи від кольору і закінчуючи родом речовини, з якого їх виготовляють. Слід наголосити на тому, що у випадку, коли використовуємо цей вид кабелю на зовні, ця оболонка повинна бути обов’язково стійкою до ультрафіолетових сонячних променів. Але ззовні вони можуть використовуватись тільки в тому випадку, коли застосовується конектор і активне обладнання без екрану.

FTP – кабель, який відрізняється від UTP тільки наявністю фольгового або плетеного екрану. Слід зазначити, що якість плетеного екрану буває різна. Слід звертати увагу на товщину жил у плетенці та рід речовини, з якого ці жили виготовлені. Якіснішим плетеним екраном буде той, де жили товстіші і виготовлені із міді, а не різновиду біметалевого компоненту.

STP – кабель, який є повним аналогом UTP, тільки кожна кручена пара дротів має ще одну захисну оболонку. Враховуючи цю відмінність, можна зробити висновок, що він міцніший, відповідно є більш надійним.

S/FTP – як видно на схемі його будови, що на малюнку, під плетеним екраном є ще додаткова захисна оболонка, яка робить його більш надійним, міцнішим та, відповідно, продовжує термін його експлуатації. Разом із тим, стверджувати те, що виробник, виготовляючи іншу партію, не може застосувати не плетений, а фольговий екран, буде некоректно, адже трапляється й таке.

U/STP та S/STP – кабелі із фольговим та плетеними екранами, відповідно. Також кожна кручена пара дротів у них окремо ізольована. Слід зазначити й те, що ця додаткова ізоляція кожної пари унеможливлює короткі замкнення при потраплянні води у кабель (помилка на кабельному тестері «Short»), тому такий елемент не буде зайвим при проектуванні та будівництві лінків мережі.

SF/UTP – кабель, який має екран, додаткову захисну оболонку та окрему оболонку для кожної пари дротів.

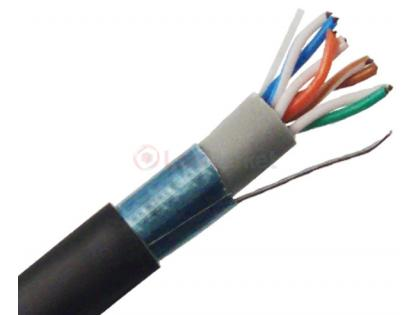

Зовнішні кабелі можуть бути із силовими елементами для підвісу (стальний дріт, трос) та без них. В окремих кабелях, які призначені для зовнішнього використання, є ще й заземлювальний дріт окрім основних. Він не має захисної оболонки. В комплексі із фольгою він добре вирішує завдання зняття статики. Щоб забезпечити захист і самого обладнання, необхідно, щоб цей пристрій мав екран, який обов’язково повинен контактувати з екраном конектора RJ-45.


Такий конектор в комплексі з екранованим кабелем та заземлювальним дротом є досить ефективним в плані грозозахисту.

2. За родом речовини, з якого виготовлені дроти кабелю – мідь та біметал. Біметал сприяє значному здешевленню будівництва лінії зв’язку та тягне за собою зниження її якості – не піднімається лінк між портами хостів взагалі або піднімається із меншою пропускною здатністю. Часто стаються відмови в роботі через перелом дроту у кабелі в ході його нетривалої експлуатації. Слід також зазначити, що довжину лінку, що будується таким кабелем, не слід проектувати довшу ніж 60-70м.

3. За типом оболонки кабелю. В цьому випадку іде мова про захист від зовнішніх впливів на нього. В першу чергу це ультрафіолетові сонячні промені високі або низькі температури повітря. Якщо кабель від впливу навколишнього середовища буде мати дефекти, то треба пам’ятати, що навіть найменші мікротріщини можуть спричинити набір води в середину кабелю. Тоді ззовні ця вода потрапляє до конектора навіть на десятки метрів в середину приміщення, що може призвести до виведення з ладу самого комутатора.

4. За кількістю пар кручених дротів – дво- і чотирьох парки. Якщо потрібно лінк із пропускною здатністю у 10/100Мбіт\с і не потрібно по ньому подавати живлення, достатньо і двох пар. Слід зауважити, що на практиці часто виручає момент, коли є резервні пари. Якщо перестає працювати кабель, можна протестувати його і, виявивши несправність одного із дротів, замінити одну із пар на справну, методом заміни конекторів на двох кінцях. До прикладу, зелену пару замінити синьою і т.п. Однозначним є той факт, коли потрібно по крученій парі «підняти» лінк із пропускною здатністю 1Гбіт\с, застосування саме кабелю із чотирма парами дротів надасть таку можливість.

5. Заключним класифікатором кабелів є його категорія – від 1-ї до 7-ї. Чим вона вища, тим якісніший, надійніший і, відповідно, дорожчий кабель. Окрім вже згаданих параметрів, високі категорії кабелів мають в собі дроти із великою площею поперечного перерізу. Наприклад, кожен із дротів кабелю FTP, зовнішній, cat. 5E мають площу поперечного перерізу 0,5мм2. Трапляються і ще товстіші дроти – до 0,6мм2.

Товщина цих елементів кабелю є дуже важливою. Траплялись випадки на практиці, коли при будівництві СКС в офісному приміщенні заявлений лінк на комутаторі його виробником піднімався не в 2,5Мбіт\с, а в 1. При цьому була дотримана довжина кабелю в 50м, але підрядна організація знехтувала вимогою щодо його категорійності.

Отже, кабель слід обирати високої категорії із врахуванням місць для його інсталяції. Треба також враховувати його загальний діаметр, гнучкість і, відповідно, можливість монтажу в приміщеннях, де вже виконано ремонт або змонтовані відносно тонкі пластикові короби.

Принципи роботи РОЕ по крученій парі

Значною перевагою витої пари над іншими засобами для будівництва ліній зв’язку є саме можливість забезпечувати віддалене живлення активного обладнання – комутаторів, радіо пристроїв, відео камер для систем спостереження, звукових підсилювачів, гучномовців тощо. Особливо це зручно на високих телекомунікаційних вежах. Новітній оптично-волоконний кабель не має провідників і тому, за допомогою нього, не можна організувати подачу електричного струму. Винятком можуть бути тільки гібридні ВОЛЗ, які є високовартісними і не часто трапляються в продажі.

Блоки живлення типу «Power over ethernet» бувають різних комбінацій: моноблоки і з окремим виконаним інжектором РОЕ, різної напруги та сили струму, із вбудованою кнопкою «reset», яка дає можливість не піднімаючись на висоту, повернути пристрій до заводських налаштувань, із підтримкою гігабітної пропускної здатності від комутаційного обладнання до віддаленого пристрою.

Особливу увагу потрібно також звертати на поляризацію. До прикладу, обладнання виробника Motorola Cambium 2400BH має кросування по живленню таким чином: «+» не на 4-му та 5-му дроті крученої пари, а на 7-му, та 8-му. Проте, ці блоки живлення є цілком сумісні. Потрібно тільки на одному із кінців при обтисканні замінити синю і коричневі пари дротів кабелю.

Різновид цих пристроїв дуже зручний в сучасних умовах проектування комп’ютерних мереж, адже активного обладнання є багато і подача живлення до нього є однією із основних проблем мережевих проектувальників та будівельників. Значним та прогресивним досягненням є гігабітний РОЕ, який передає живлення навіть спільними дротами, по яких передаються сигнали для Манчестерського коду та передачі інформації.

Актуальність крученої пари

Підсумовуючи, треба зазначити, що кабель типу «кручена пара» сьогодні залишається дуже актуальним при проектуванні мереж операторами зв’язку, при будівництві домашньої мережевої інфраструктури та різних випадках, де присутній творчий підхід майстрів. В нашому магазині ви знайдете представлення широкого спектра його різновиду. Бажаємо вдалих покупок, великих пропускних здатностей обладнання та надійності його роботи.
