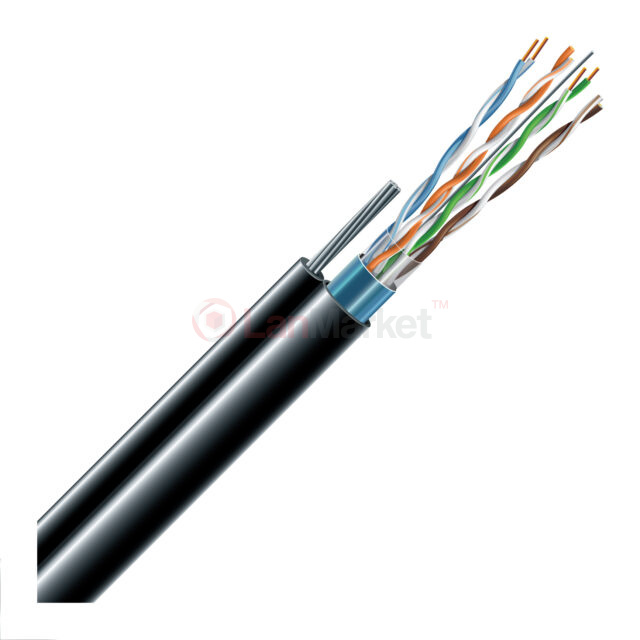

Кабель вита пара Cat. 5e F/UTP 4x2x24AWG РЕ з тросом, зовнішній

Кабель марки Cat. 5e F/UTP 4x2x24AWG РЕ з тросом створений для використання у структурованих кабельних мережах, де надійність і стійкість до зовнішніх впливів є ключовими вимогами. Його основна сфера застосування — це зовнішнє прокладання на повітряних лініях зв’язку, де присутні значні електромагнітні впливи. Завдяки своїм технічним характеристикам і конструкції, цей кабель здатний працювати на частотах до 100 МГц, забезпечуючи стабільну передачу даних навіть у складних умовах експлуатації.

Конструкція кабелю

Конструкція кабелю ретельно продумана для забезпечення максимальної надійності. Основу становить струмопровідна жила з мідної м’якої проволоки діаметром 24 AWG (0,51 мм ± 0,005 мм), яка забезпечує ефективну передачу електричного сигналу. Ізоляція виготовлена з поліетилену HDPE і маркована кольорово, що спрощує монтаж і обслуговування. Додаткова ПЕТ-стрічка, разом з алюмополімерною стрічкою, яка виконує функцію екрану, надійно захищають кабель від зовнішніх перешкод і механічних пошкоджень.

Особливістю цього кабелю є наявність сталевого тросу з параметрами 7х0,5 мм, що значно підвищує його механічну стійкість. Це дозволяє кабелю витримувати розтягуюче зусилля до 1200 Н, що є критично важливим для зовнішніх повітряних ліній зв’язку, де механічні навантаження можуть бути значними. Зовнішня оболонка зі світлостабілізованого поліетилену RAL 9011 чорного кольору забезпечує додатковий захист від ультрафіолетового випромінювання і несприятливих погодних умов, що гарантує довготривалу експлуатацію кабелю без втрати його властивостей.

Технічні характеристики

Цей кабель відповідає всім сучасним стандартам, включаючи ТУ У 27.3-36911851-025:2020, ДСТУ IEC 61156-5, ISO/IEC 11801-1, IEC 61156-5, EN 50288-2-1 та ANSI EIA/TIA 568.2-D, що підтверджує його високу якість і надійність. Він має чудові експлуатаційні характеристики, зокрема, опір провідника не перевищує 95 Ω/км, омічна асиметрія жил у парі становить максимум 2%, а опір ізоляції досягає мінімум 5000 MΩ х м. Робоча ємність не перевищує 56 пФ/м, а ємнісна асиметрія пар по відношенню до землі становить максимум 1600 пФ/км. Номінальна швидкість поширення сигналу складає 67-69%, що забезпечує затримку поширення сигналу не більше 537 нс на 100 метрів, а зміщення затримки при 100 МГц — 45 нс/100 м.

Кабель здатен витримувати випробувальну напругу постійним струмом до 1000 В між жилами та екраном протягом однієї хвилини, а робоча напруга складає максимум 72 В, що робить його безпечним і ефективним у різних умовах експлуатації. Завдяки своїм характеристикам, кабель категорії Cat. 5e є ідеальним вибором для забезпечення стабільної і надійної передачі даних у зовнішніх мережах, де необхідно враховувати вплив електромагнітних перешкод та механічних навантажень.
