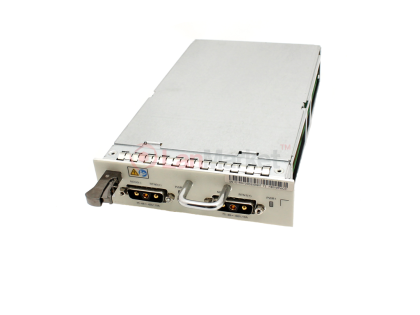

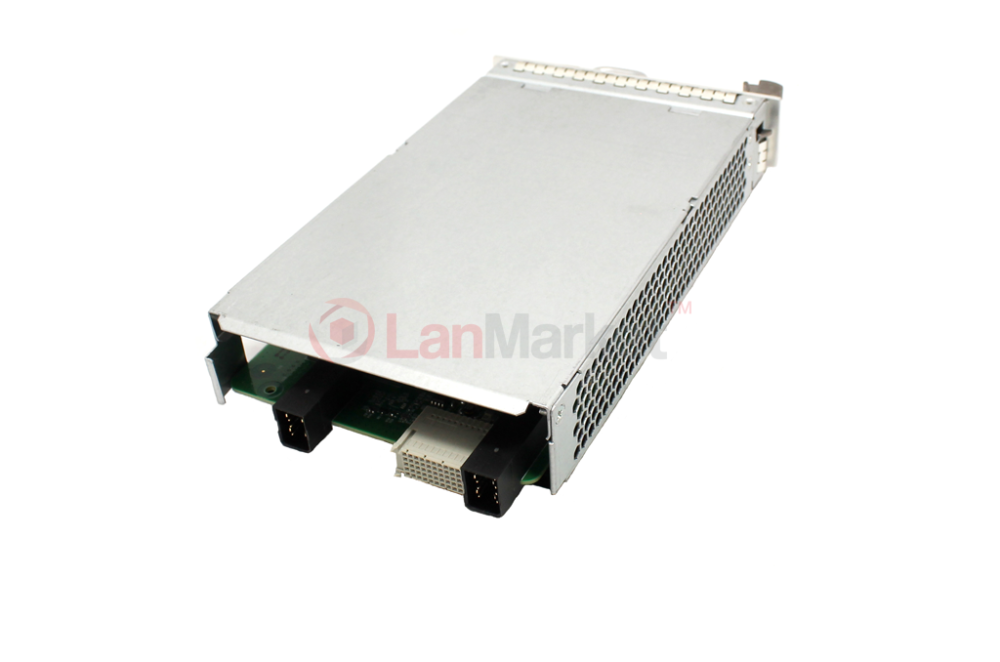

MPWC
Короткий опис:
MPWC - модуль живлення для OLT MA5608T, джерело живлення - мережа постійного струму 100-240V, два роз'єми 3V3.
Артикул: H801MPWC
Виробник:
Huawei
Перевірка та тестування обладнання перед продажем
Професійні консультанти-практики
Опис MPWC
Модуль живлення забезпечує шасі комутатора і всі його плати живленням, що відповідно необхідно для функціонування системи в цілому. Для комутатора MA5608T існує три модулі, які можуть забезпечувати його живленням: MPWC, MPWD , MPWE. Відмінністю між ними зазвичай є джерело живлення, а також кількість роз'ємів для підключення відповідних джерел.

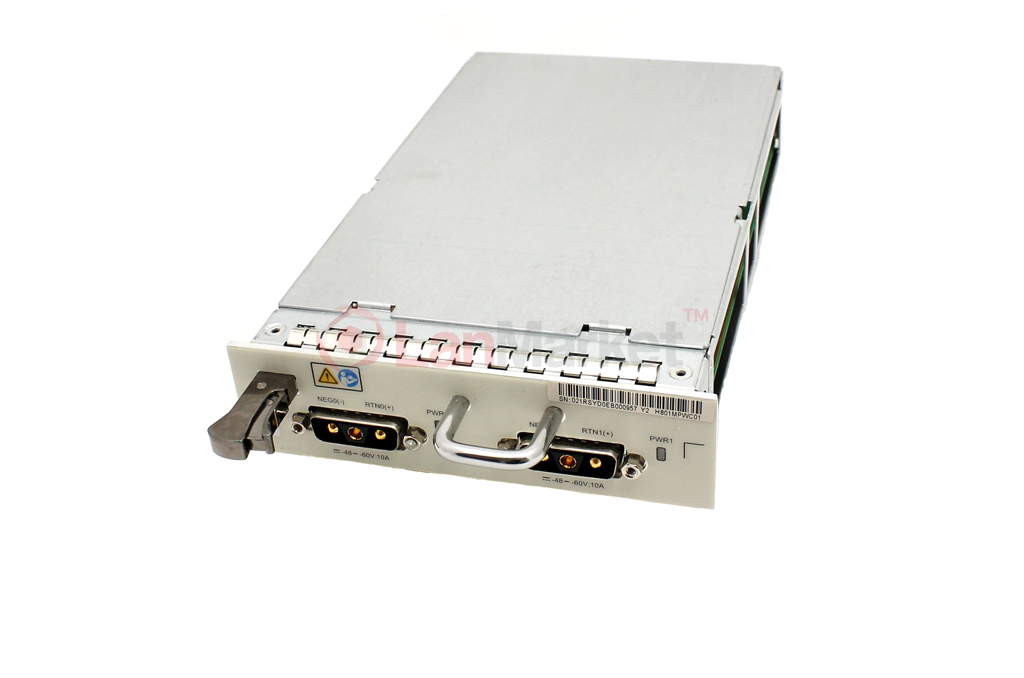

Технічні особливості модуля MPWC
MPWC є платою живлення з двома входами, для підключення до джерела постійного струму 48V і підтримує наступні функції:
- Два входи 48 V постійного струму
- Фільтрування та обмеження струму для порту живлення
- Виявлення мінімальної напруги на вході, наявності джерела живлення та збоїв живлення
- Повідомлення про тривогу захисту разом із статусом готовності плати
- Індикація стану живлення

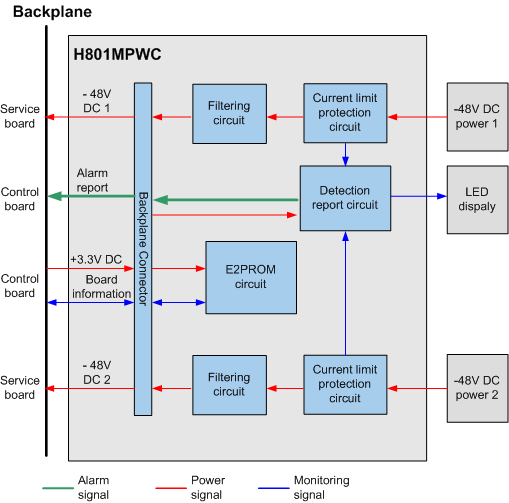

Принцип роботи модуля
Якщо постаратися розібратися в принципі роботи, можна виділити таку послідовність роботи:
- Плата H801MPWC приймає на вхід живлення потужністю 48V через роз'єм живлення 3V3 і передає живлення у схему обмеження струму, потім у схему фільтра та, нарешті, на об'єднувальну плату, подаючи живлення на шасі та інші плати.
- Функція виявлення та захисту перевіряє модуль на наявність будь-яких несправностей та передає відповідні сигнали перевірки та стану готовності до запуску на плату управління. Контрольна панель показує сигнали виявлення через індикатори.
- Функція виявлення та захисту перевіряє мінімальну напругу та доступність джерела живлення.
- У блоці E2PROM зберігається інформація про виробництво плати.
- Плата H801MPWC забезпечує живленням в 3,3V об'єднувальну плату, для живлення деяких внутрішніх чіпів плати.
Характеристики MPWC
Розміри: |
35.56 mm x 251.70 mm x 132.10 mm |
Температура роботи: |
-25~65 °C |
Споживана напруга: |
48V |
Сумісність із OLT: |
МА5608Т |
Тип плати розширення: |
Плата живлення |
Роз'єми: |
2х3V3 для підключення основного та додаткового джерела живлення |
