MPWD Huawei

Модуль питания обеспечивает шасси коммутатора, и все его платы питанием, что соответственно необходимо для функционирования системы в целом. Для коммутатора MA5608T существует три модуля которые могут обеспечивать его питанием: MPWC, MPWD, MPWE. Отличием между ними обычно выступает источник питания, а также количество разъемов для подключения соответствующих источников.

Функциональные особенности модуля MPWD

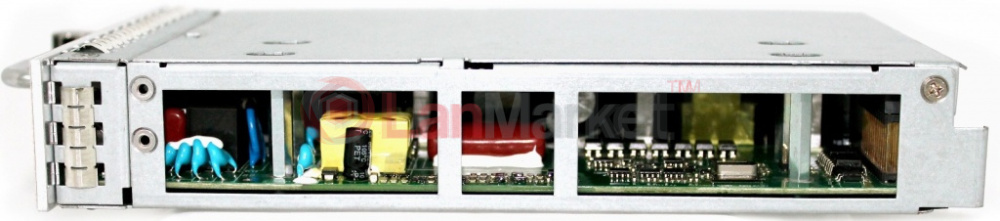

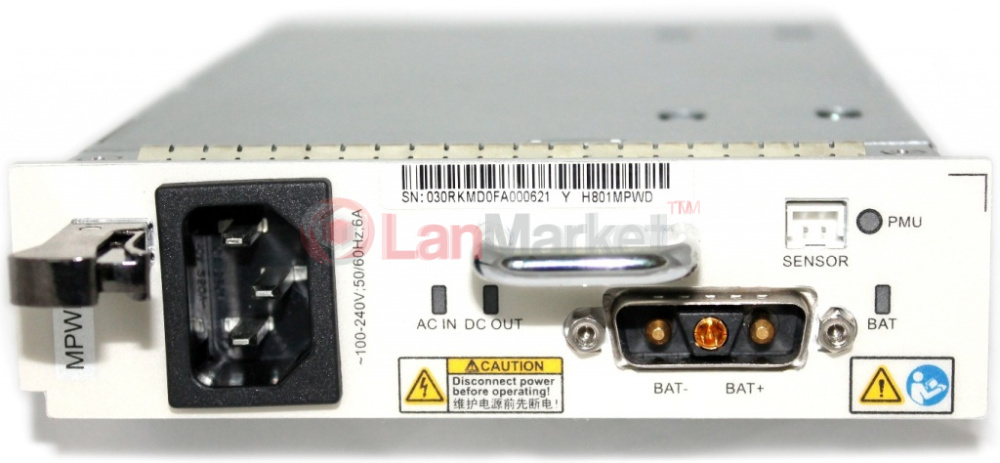

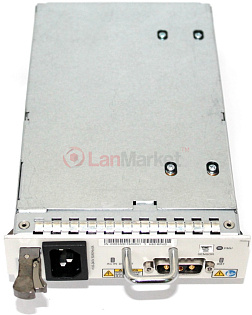

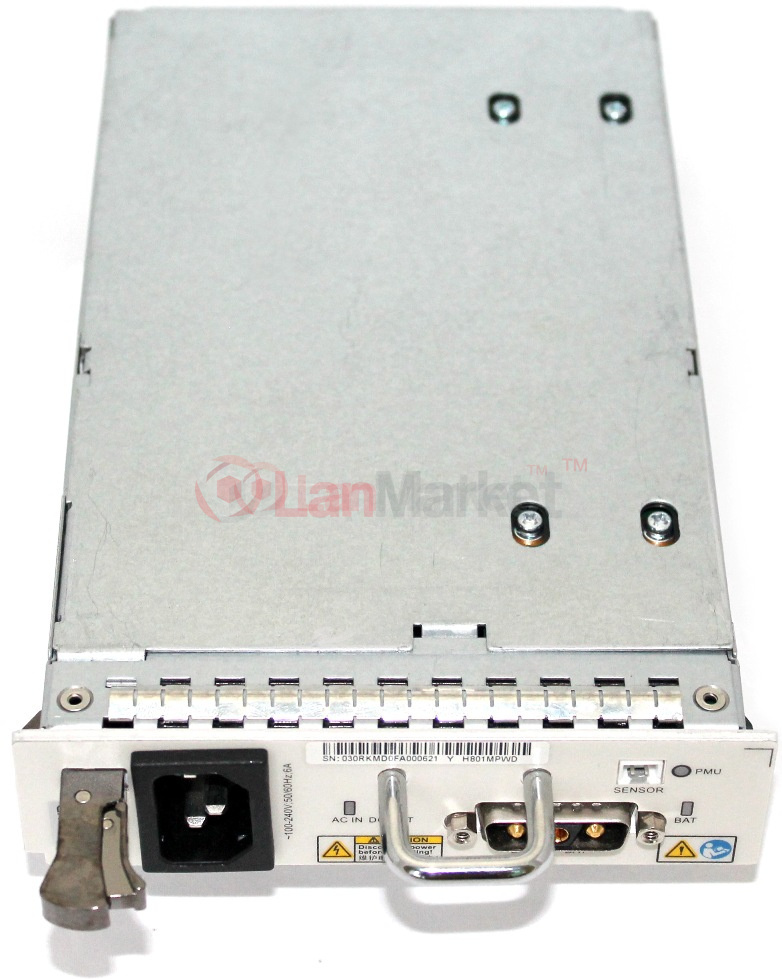

Плата H801MPWD представляет собой плату питания переменного тока, состоящую из блока питания переменного тока и блока мониторинга. Плата подает питание на устройство и поддерживает свинцово-кислотную батарею для резервного питания. Блок питания переменного тока обеспечивает защиту от перегрузки по току, защиту от перенапряжения, защиту от короткого замыкания и защиту от перегрева. Блок мониторинга обеспечивает комплексное управление энергосистемой и аккумуляторной батареей, а также обеспечивает определенные функции мониторинга окружающей среды.

Технические особенности платы MPWD:

• Входное напряжение переменного тока: от -100 В до -240 В

• Частота входного переменного тока: от 50 Гц до 60 Гц

• Однофазный трехпроводный источник питания переменного тока

• Подключение к аккумуляторной батарее

• Номинальная выходная мощность: 400 Вт

• Мониторинг состояния

• Отключение батареи низкого напряжения; Управление зарядкой и разгрузкой аккумуляторных батарей


Принцип работы

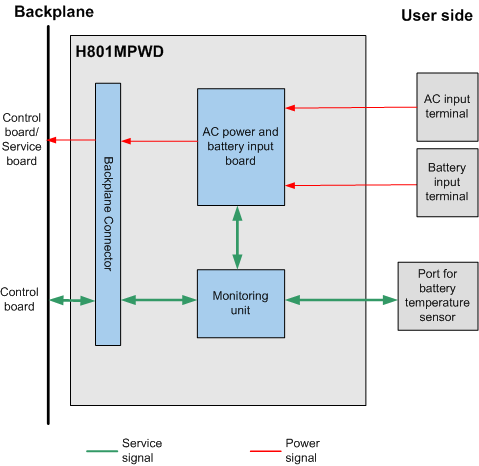

Основным принципом работы платы H801MPWD является следующее:

• Входная мощность переменного тока подается на плату. После преобразования (AC / DC) питание подается на системную объединительную плату при -48 В (настраивается).

• Плата поддерживает поддерживает подключение батареи. Блок мониторинга контролирует зарядку и разрядку батарей.

• Плата связывается с системой через объединительную плату, аппаратную часть платы отчетов и электронную метку на объединительную плату.

• Плата поддерживает связь с блоком мониторинга по протоколу 485 для настройки напряжения и тока и сообщает информацию о тревоге.

• Блок контроля управляет свинцово-кислотными батареями.

• Оптический соединитель реализует функцию отключения низкого напряжения батареи.

• Плата обеспечивает проверку распределения мощности и функции оповещения о тревоге.
