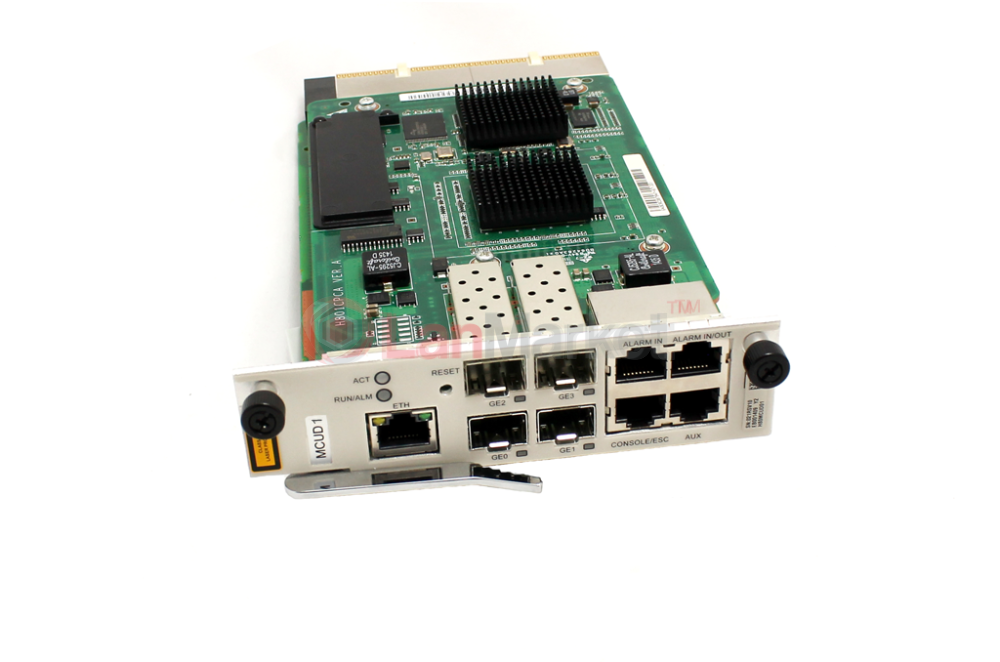

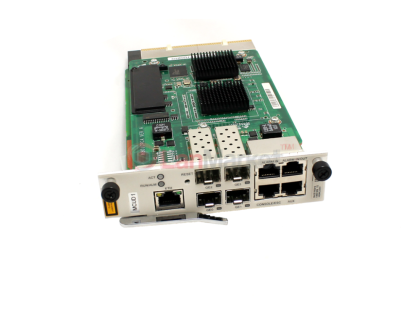

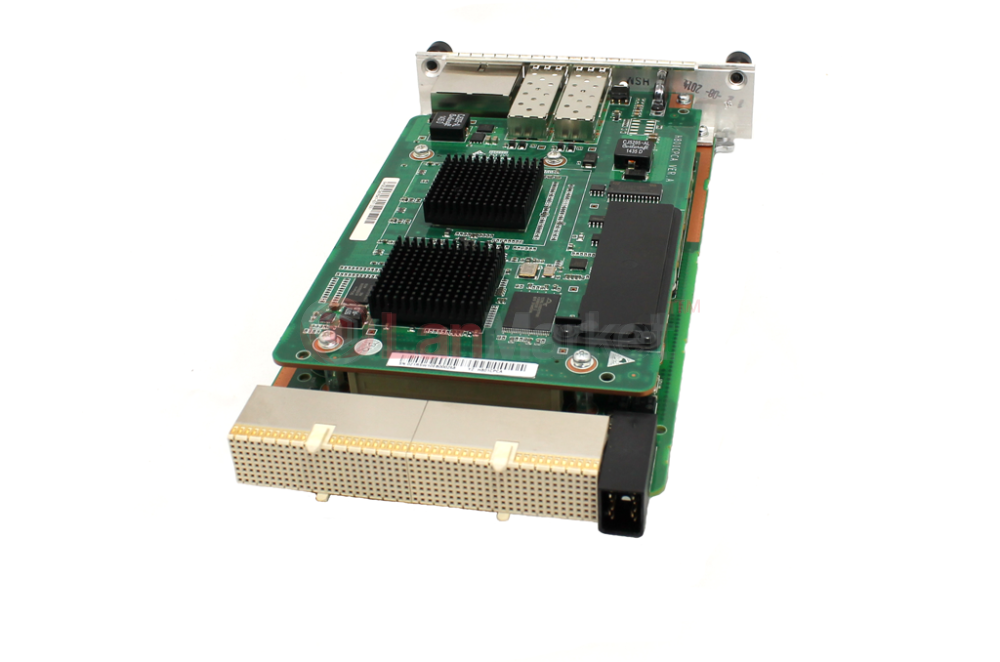

MCUD1

Плата MCUD1, як і аналогічна їй MCUD є однією з основних складових для модульного OLT комутатора MA5608T , оскільки виступає одночасно і платою управління і Uplink платою. Така сумісність функціоналу забезпечилася тим, що сам комутатор має компактні розміри, і внаслідок чого два функціонали були поєднані в одній платі.

Особливості роботи

В першу чергу слід зазначити, що комутатор MA5608T підтримує одночасне встановлення двох плат управління/uplink. Однак одночасно працює лише одна з них, друга ж виступає резервною на випадок збоїв головної.

Тому важливо розуміти, що збільшити Uplink можливості за допомогою додаткової плати не вийде.

Такий принцип роботи викликаний насамперед тим, що ця плата виступає платою управління, і вона відповідає, як роботу системи загалом, і роботу кожної плати окремо. Керує додатковим функціоналом з маршрутизації трафіку тощо. Поєднати та розділити даний функціонал, у режимі реального часу між двома незалежними пристроями просто неможливо.

Головною відмінністю модуля MCUD1 від аналогічного MCUD, є два високошвидкісних портів SFP+, які працюють на швидкості 10 Gbps, що в свою чергу збільшує Uplink здатність комутатора. В іншому модулі дуже схожі, також присутні ще два гігабітні оптичні порти SFP, які є uplink портами. Інші мережні інтерфейси використовуються для керування, налаштування та моніторингу системи.
