Cloud Core Router CCR1009-8G-1S-PC Mikrotik

Тут, як і раніше, використовується процесор Tilera Tile-Gx9, заснований на 64-бітній архітектурі, зокрема модифікація TLR4-00980CG-10CE-A3b з підтримкою апаратного шифрування та стиснення (технологія MiCA). Усі 9 ядер процесора працюють на частоті 1 ГГц, надаючи безпрецедентну потужність. Незважаючи на це, максимальний рівень енергоспоживання процесора обмежується значенням 10 Вт, що дозволило застосувати пасивну систему охолодження.

Живлення та пасивне охолодження CCR1009-8G-1S-PC

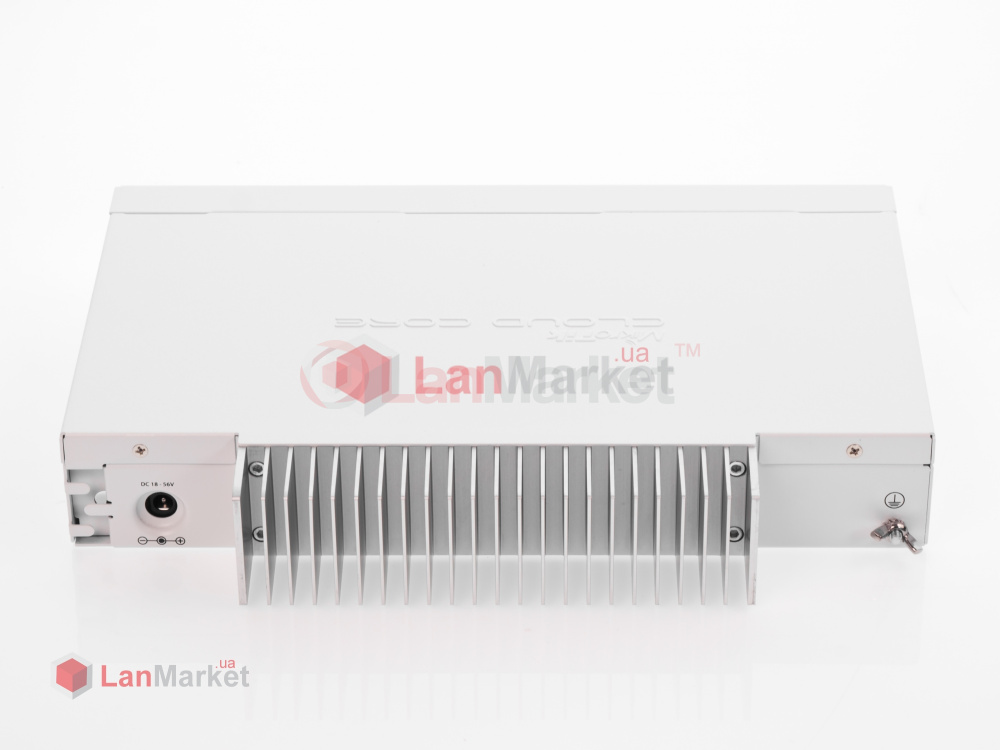

Для ефективного відведення тепла інженери встановили у маршрутизаторі систему охолодження з тепловими трубками, з'єднаними з радіатором (теплообмінником) на задній частині корпусу маршрутизатора. Завдяки пасивній системі охолодження настільки потужний маршрутизатор залишається повністю безшумним навіть при високому рівні завантаження.

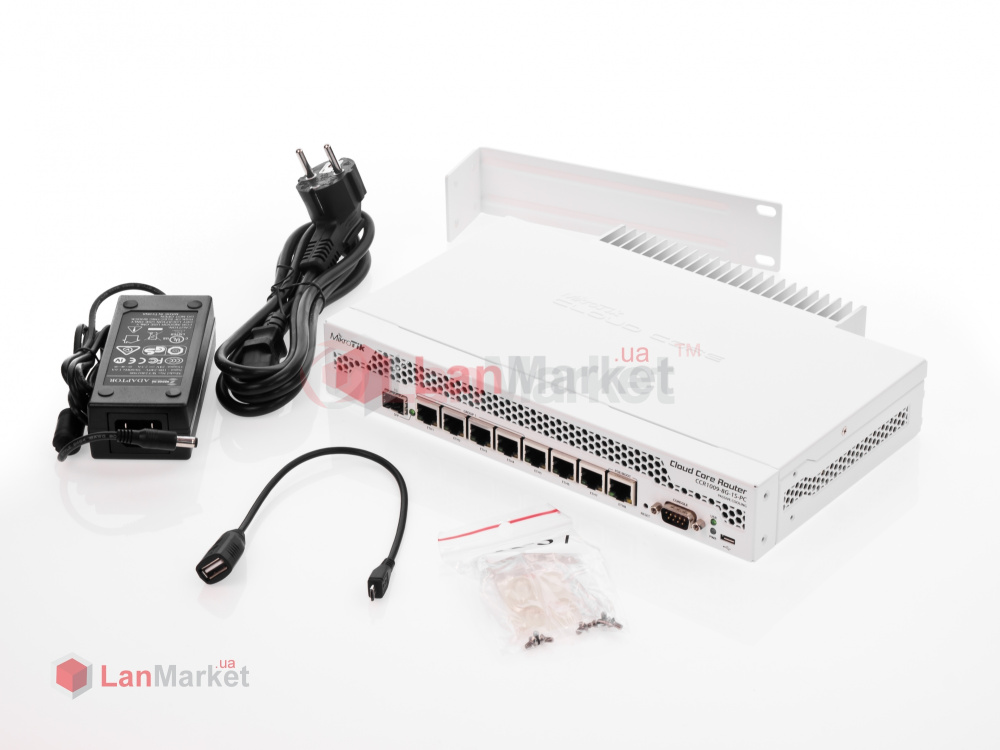

Корпус виконаний у десктопному (настільному) варіанті, тому досить компактний і не займе багато місця. На випадок монтажу у стійку 1U у стандартній комплектації передбачено кріплення. Блок живлення зовнішній (24В 2.5А), його не вдалося помістити в настільки компактний корпус, втім, при використанні комутатора з функцією PoE адаптер не знадобиться.

Інтерфейси та пропускна спроможність Cloud Core Router 1009-8G-1S-PC

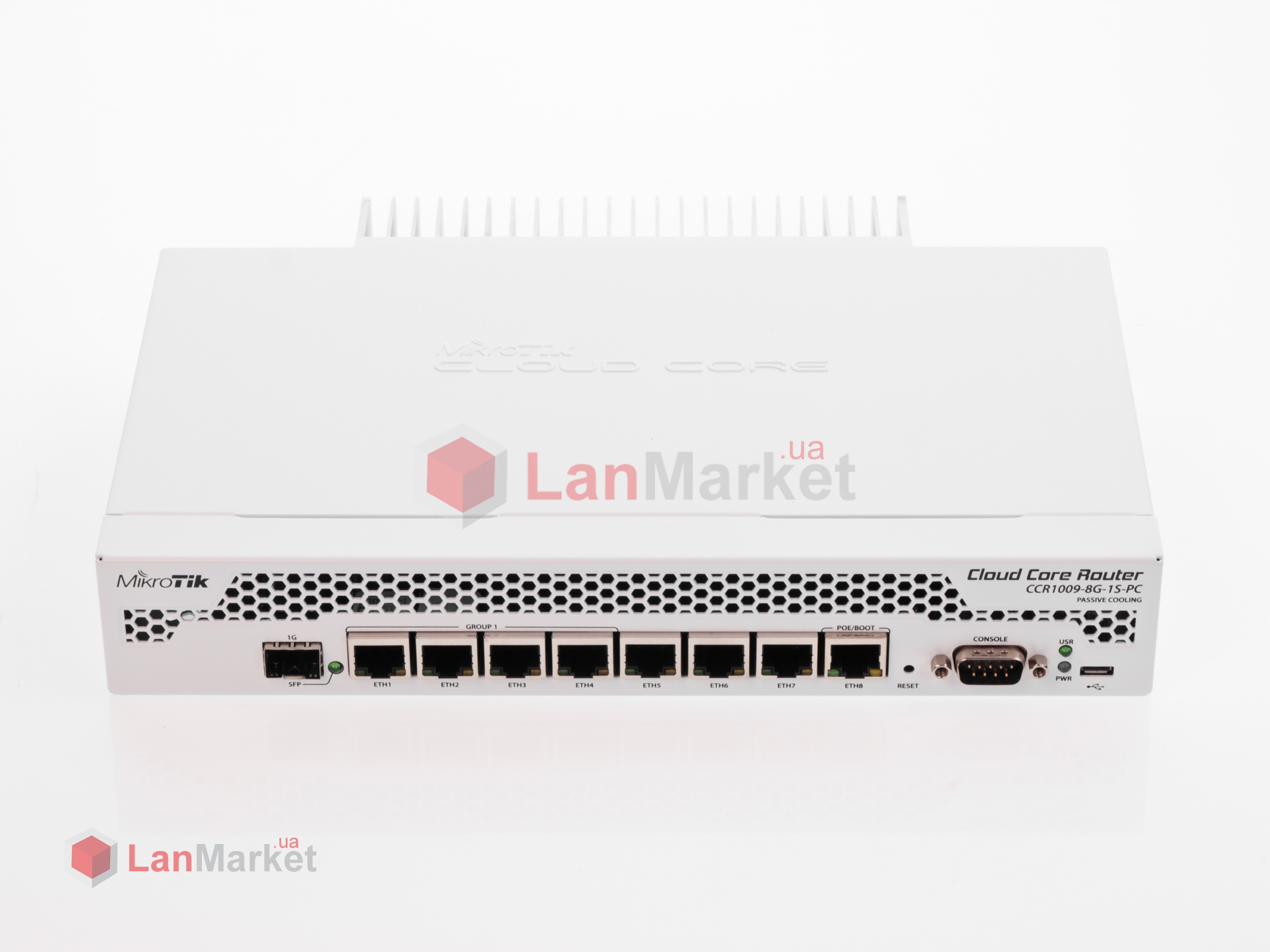

Працює пристрій під керуванням RouterOS із максимальним, 6-м рівнем ліцензії. Це означає, що конфігурація CCR1009 обмежується виключно набором інтерфейсів мережі. До речі про мережеві інтерфейси, CCR1009-8G-1S-PC, як випливає з назви, оснащений 8 гігабітними портами і 1 слотом SFP для можливості підключення до оптоволоконної лінії.

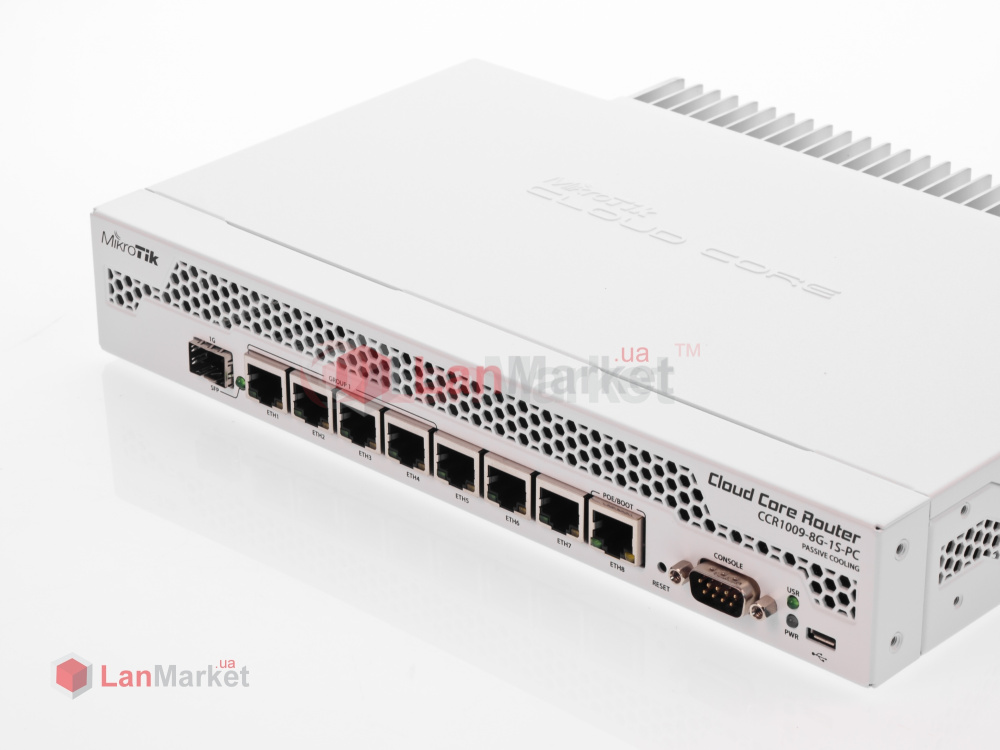

Інтерфейси реалізовані досить цікаво: слот SFP підключений виділеним інтерфейсом безпосередньо до процесора; порти Eth5-Eth-8 також підключені до процесора за виділеними інтерфейсами; що стосується портів Eth1-Eth4, вони об'єднані апаратним свічем на Atheros AR8327, який у свою чергу підключений до процесора інтерфейсом з пропускною здатністю 1 Гбіт. Цю особливість необхідно враховувати при підключенні високошвидкісних ділянок мережі до CCR1009-8G-1S-PC: в першу чергу слід використовувати порти 5-8.

Сфера застосування CCR1009-8G-1S-PC

При такій конфігурації, загальна пропускна здатність складає 6 Гбіт/сек, що не складає будь-яких складнощів для застосовуваного процесора. Запас потужності процесора, і навіть 1 ГБ оперативної пам'яті можна використовувати для побудови складних конфігурацій. Як приклад, це може бути сервер VPN із шифруванням, шлюз IPSec, потужний HotSpot, шлюз для розподілу трафіку між клієнтами (QoS, Queue тощо)

Об'єм вбудованої пам'яті складає 128 Мбайт (NAND), чого із запасом вистачає для практично будь-якої конфігурації, зокрема для збереження логів, бекапів та кастомного оформлення HotSpot. Додатковий порт microUSB, за допомогою OTG-кабелю, що йде в комплекті, може бути використаний для підключення 3G/4G-модемів, або розширення обсягу вбудованої пам'яті.
