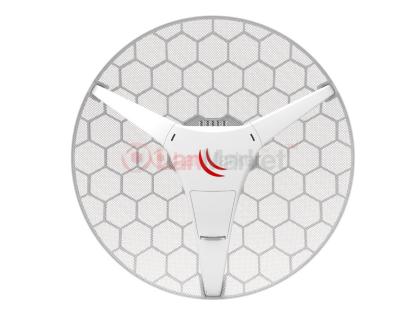

Точка доступу LHG HP5 (RBLHG-5HPnD) Mikrotik

Ми вже знайомі із пристроєм LHG 5 від Mikrotik. Дуже цікаве інженерне рішення, що включає сітчасту антену з вбудованою точкою доступу. Тепер компанія додала ще дві нові моделі у сімейство продуктів LHG: LHG HP5 (high power) та LHG XL HP5 (extra large high power) . LHG HP5/XL HP5 мають у два рази більшу вихідну потужність, ніж у звичайного LHG 5 - до 630 мВт і розраховані на збільшення зони дії до 60%.

Технічні особливості LHG HP5

LHG XL HP5 має велику антену діаметром 550 мм та з коефіцієнтом посилення 24,5 dBi. Залежно від робочої частоти цей показник може коливатися в межах +/– 0,5 dBi. Найбільша ефективність виявляється на частотах 57-58 ГГц. Форма у вигляді кола є оптимальною для двополяризаційних антен, оскільки забезпечує однаковий коефіцієнт посилення горизонтальної та вертикальної поляризації. Максимальна вихідна потужність радіомодуля HP5 – 630 mW, а у LHG 5 лише 300 mW. Таким чином, LHG HP5 здатна забезпечити з'єднання на відстань до 20 км в режимі «точка-точка», в той час як LHG XL HP5 – до 40 км, а LHG 5 – до 12 км.

За сіткою міститься конструкція, що підтримує, у вигляді сот, виготовлена вона зі спеціального пластику і покликана забезпечити загальну жорсткість конструкції рефлектора. Сам випромінювач розташований у верхній частині антени та має 3 точки кріплення до рефлектора, що забезпечує додаткову жорсткість усієї конструкції. Така конструкція забезпечує кут спрямованості 10.4°. Вага готової конструкції у зборі не перевищує 0,56 кг.

Унікальна конструкція

Продукти серії LHG багато в чому нагадують Reflector SXT 25 та Reflector SXT 30 , які використовують рефлектор із сітки. Але замість класичного цільного чи гофрованого рефлектора LHG використовує рефлектор із металевої сітки. Довжина хвилі залежить від робочої частоти, тому крок сітки розрахований таким чином, щоб ефективно відображати радіохвилі і в той же час зберігати легкість конструкції.

Такий рефлектор відрізняється низькою вагою та гарною стійкістю до сильного вітру, що дозволяє створювати антени з великим розміром і, як наслідок, високим коефіцієнтом посилення без зниження стійкості конструкції. Класичні рішення схильні до впливу вітру – чим вища висота, на якій розміщується антена, і чим сильніший вітер, тим вищі вимоги до міцності конструкції та елементів кріплення. Таким чином, рефлектор із сітки додатково знижує вітрове навантаження та мінімізує небажані вібрації.

Сфера використання LHG HP5

Завдяки невисокій вартості, LHG HP5 можна з упевненістю назвати одним із найкращих готових рішень для підключення віддалених клієнтів до базової станції провайдера, що працює в режимі PtMP. Великий коефіцієнт посилення і вузька спрямованість роблять LHG відмінним вибором для побудови бездротових мостів точка-точка початкового рівня великі відстані. В силу конструктивних особливостей, міст із двох LHG HP5 забезпечує більшу стабільність та швидкість на далеких дистанціях.
