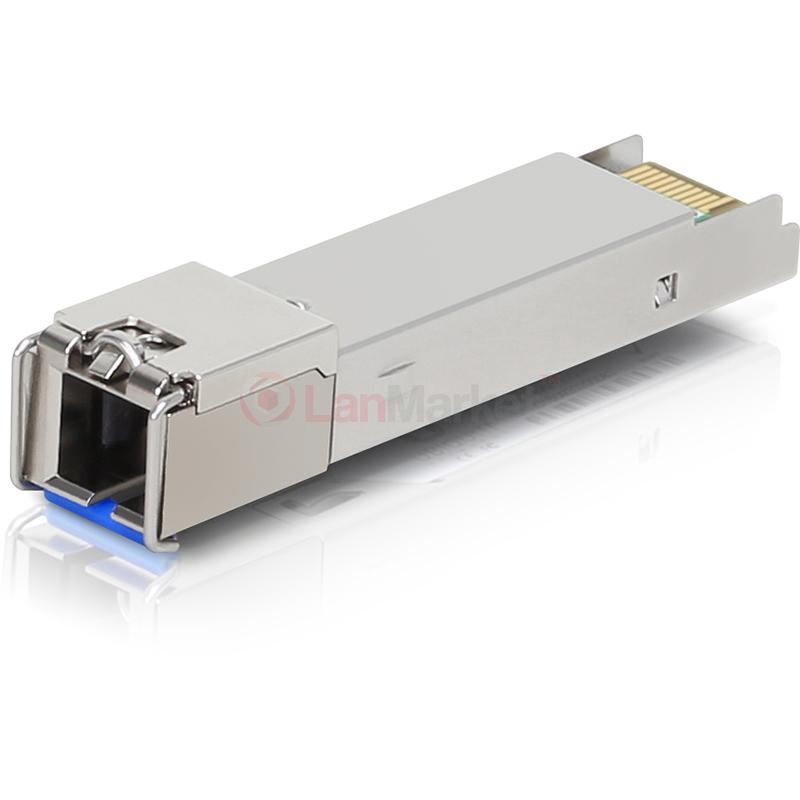

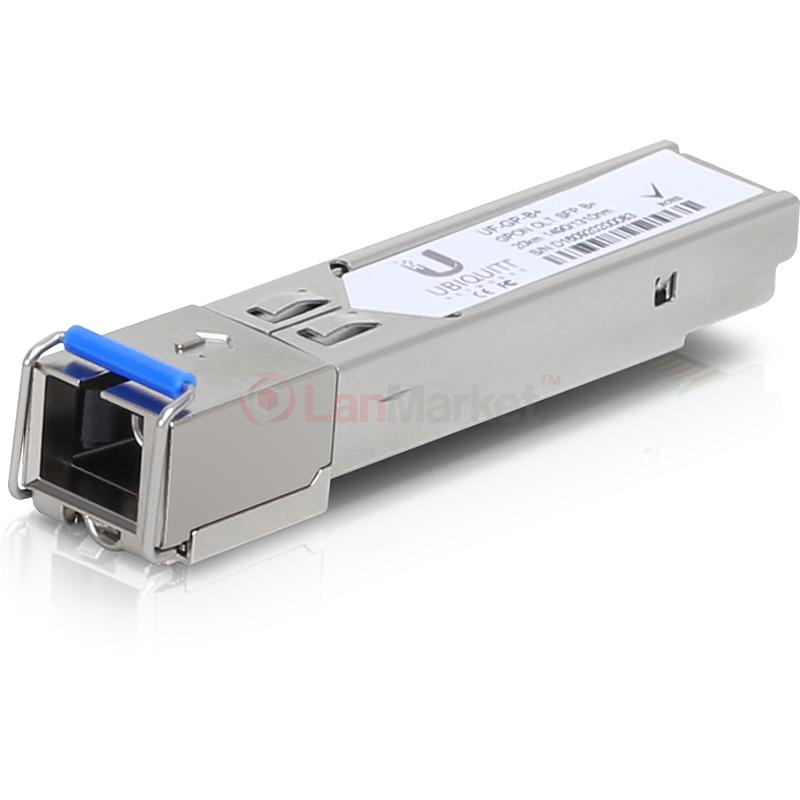

GPON SFP Module UF-GP-B+ Ubiquiti Networks

UF-GP-B+ це простий і швидкий засіб для розгортання мережі провайдера, побудованої за технологією GPON .

Технології PON за останні роки встигли здобути довіру провайдерів та операторів зв'язку по всьому світу. На відміну від звичних оптоволоконних мереж, мережі з архітектурою PON (Passive optical network) побудовані на базі пасивних оптичних дільників, що унеможливлює використання дорогих пристроїв. Все це призводить до того, що PON-мережі є незалежними протягом усього від активного обладнання провайдера до кінцевого клієнта.

Сфера використання

Модулі UF-GP-B+ спроектовані для використання в комутаторах OLT Ubiquiti UFiber OLT (UF-OLT).

UF-OLT оснащений 8-ма слотами GPON SFP, кожен з яких можна встановити по одному модулю UF-GP-B+. Кожен модуль у свою чергу підтримує обслуговування до 128 кінцевих клієнтів.

Висока масштабованість

Підключення кінцевих клієнтів, які називаються ONU (optical network unit) або трохи рідше ONT (optical network terminal), здійснюється за допомогою спеціальних пасивних дільників (сплітерів). Залежно від потреб у масштабуванні мережі, провайдером можуть застосовуватися дільники із співвідношенням від 1:2 до 1:64.

Ступінь поділу безпосередньо залежить від гарантованої швидкості, що надається кінцевим клієнтам.

Пропускна спроможність 3.75 Гбіт

У мережах GPON застосовується одномодове волокно, при цьому вхідний та вихідний потоки передаються з різної довгої хвилі.

Від OLT-терміналу з модулем UF-GP-B+ дані передаються на довжині хвилі 1490 нм, при цьому передача здійснюється в широкомовному режимі і дані надходять на всі ONU. Всі дані передаються в зашифрованому вигляді зі 128-бітовими ключами, що гарантує безпеку даних, що передаються. Загальна пропускна здатність від OLT до ONU становить 2.5 Гбіт.

При надсиланні даних від ONU до OLT використовується довжина хвилі 1310 нм, пропускна здатність тут трохи нижче і становить 1.25 Гбіт. Надсилання даних ONU здійснюється за принципом TDMA , тобто. відправка з клієнтів здійснюється з розподілом за часом.

Переваги GPON та UF-GP-B+

Пасивні оптоволоконні мережі, через свої особливості, є дуже надійною архітектурою для побудови сучасних мереж передачі. Завдяки відсутності необхідності застосування проміжного активного обладнання, вартість таких мереж значно знижується, роблячи їх доступними для широкого застосування.

Мережі GPON зберігають свою працездатність навіть за відключення електроживлення на розподільних вузлах і забезпечують надійність під час грози, саме волокно не потребує забезпечення грозозахисту на кінцевих та проміжних точках.

Максимальна довжина відрізка між OLT та ONU при використанні модулів UF-GP-B+ може досягати 20 км, що уможливлює встановлення всього дорогого активного обладнання на стороні провайдера. При цьому подібна мережа може без проблем забезпечити повне покриття невеликого міста.
