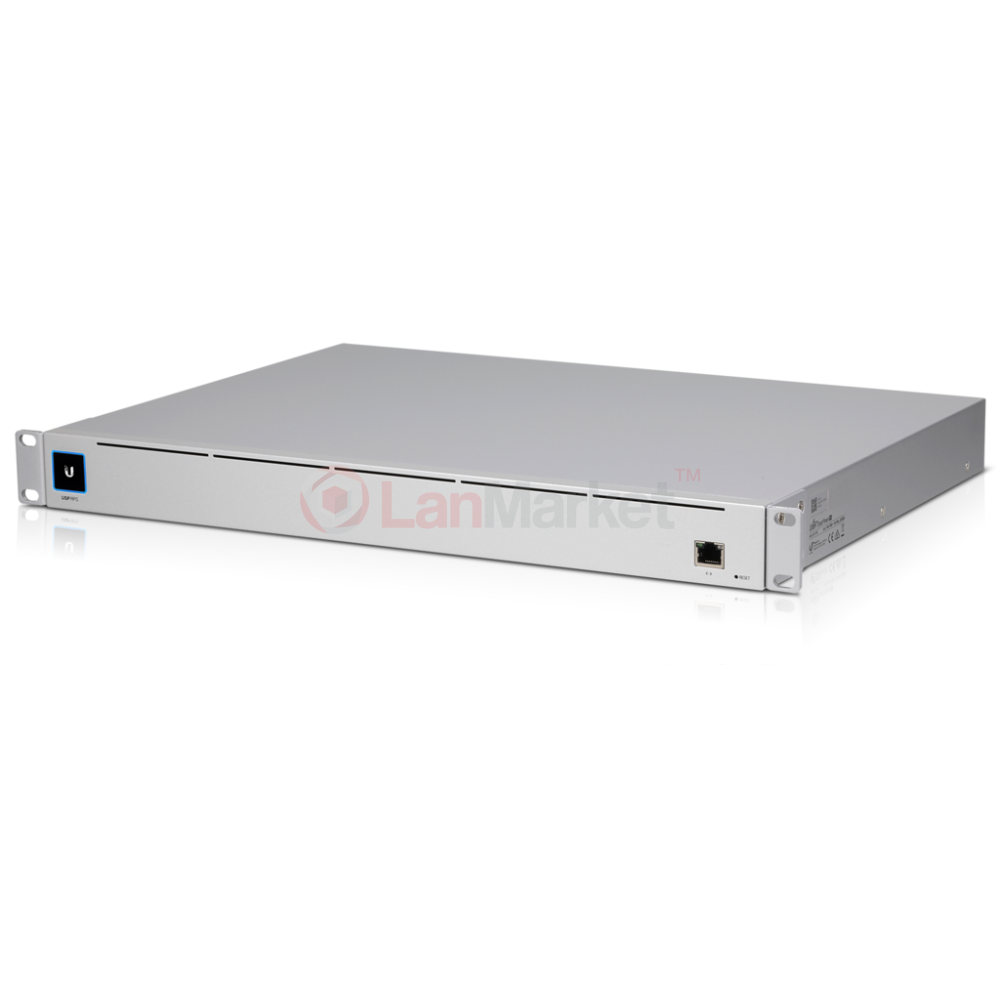

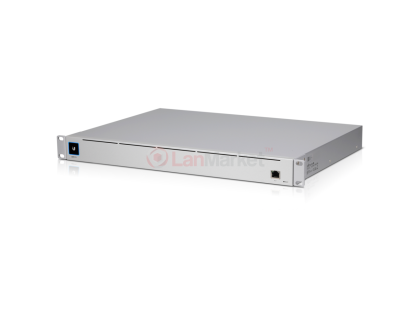

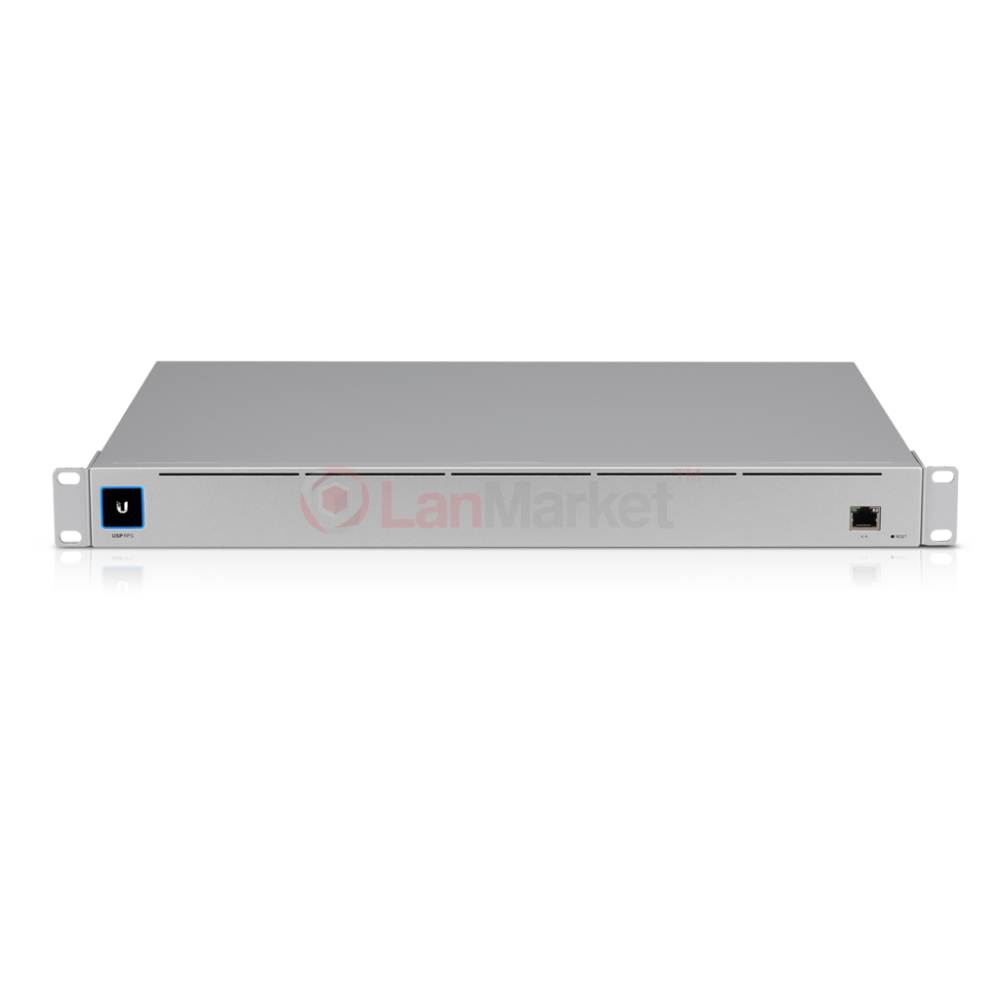

UniFi Redundant Power System (USP-RPS) Ubiquiti Networks

UniFi Redundant Power System (USP-RPS) – це запатентована система резервування живлення, призначена для захисту до шести пристроїв із підтримкою UniFi SmartPower від раптового збою модуля живлення.

Особливості

• Нульова конфігурація. Автовизначення підключених пристроїв та плавне перемикання під час збою.
• Звіт про стан системи резервування (RPS).
• Використання енергії: наприклад, бюджет потужності, резервне копіювання та передача енергії.
• Стан та вимоги до підключеного пристрою.
• Монітори потужності, напруги та струму
• Встановлення пріоритетів для портів RPS (версія FW 5.8.0+).
• Відмова та виключення подій.
• Керується UniFi Network Controller версія: 5.12.11 або пізніша.

Принцип роботи

USP-RPS постійно контролює всі підключені пристрої. У разі відмови внутрішнього джерела живлення змінного/постійного струму аварійне перемикання відбувається автоматично, тому мережа продовжує працювати без переривання. Маючи бюджет потужності постійного струму 950 Вт (12 В 350 Вт, 54 В 600 Вт) USP-RPS може захищати різні пристрої великої потужності, включаючи комутатори UniFi PoE.

При виявленні аварійного перемикання USP-RPS відправляє подію, яка вказує, який порт подає живлення, і відображає інформацію про стан панелі властивостей порту мережевого контролера UniFi і LCM.

Коли USP-RPS подає живлення на деякі пристрої, він розраховує потужність, що залишилася, щоб запобігти перевищенню ліміту блоку живлення, якщо наступний пристрій в лінії відчуває збій живлення. Якщо живлення недостатньо для резервного копіювання пристрою, USP-RPS перемістить пристрій зі списку резервного копіювання та встановить стан порту на Недостатній бюджет. Ця політика запобігає перевантаженню блоку живлення RPS і резервує більше енергії, щоб спробувати використати хоча б ще один пристрій.

Після виправлення пристроїв, які зазнають збій живлення, для пристрою, що знаходиться в стані «Недостатньо енергії», буде виконано резервне копіювання, і стан порту автоматично встановлений на «Підключено».

Щоб запобігти короткому замиканню, USP-RPS постійно контролює живлення. Якщо перевищений поріг обмеження потужності, USP-RPS відключить живлення порту, щоб захистити пристрій та схему порту.

Основною метою USP-RPS є відновлення пристрою, у якому відбувся збій внутрішнього джерела живлення. Для забезпечення стійкості політики живлення загальна резервна потужність може перевищувати ємність блоку живлення USP-RPS. У разі переривання живлення для всіх пристроїв, імпульс потужності може перевищувати ємність блоку живлення RPS.

Якщо USP-RPS з належною архітектурою живлення підтримує подачу живлення RPS, USP-RPS автоматично відновить пристрої один за одним залежно від пріоритетів та записаної топології. Для пристрою з першим пріоритетом із критичним рівнем пріоритету USP-RPS оптимізує політику електроживлення та забезпечить максимальні зусилля для збереження пристрою (наприклад, UDM-Pro ) з нульовим часом простою.

Після прошивки v5.8.0 + USP-RPS підтримує пріоритезацію резервних копій пристроїв. Пріоритет автоматично визначається моделлю пристрою та номером порту. USP-RPS використовуватиме живлення для підтримки роботи пристрою з першим пріоритетом.

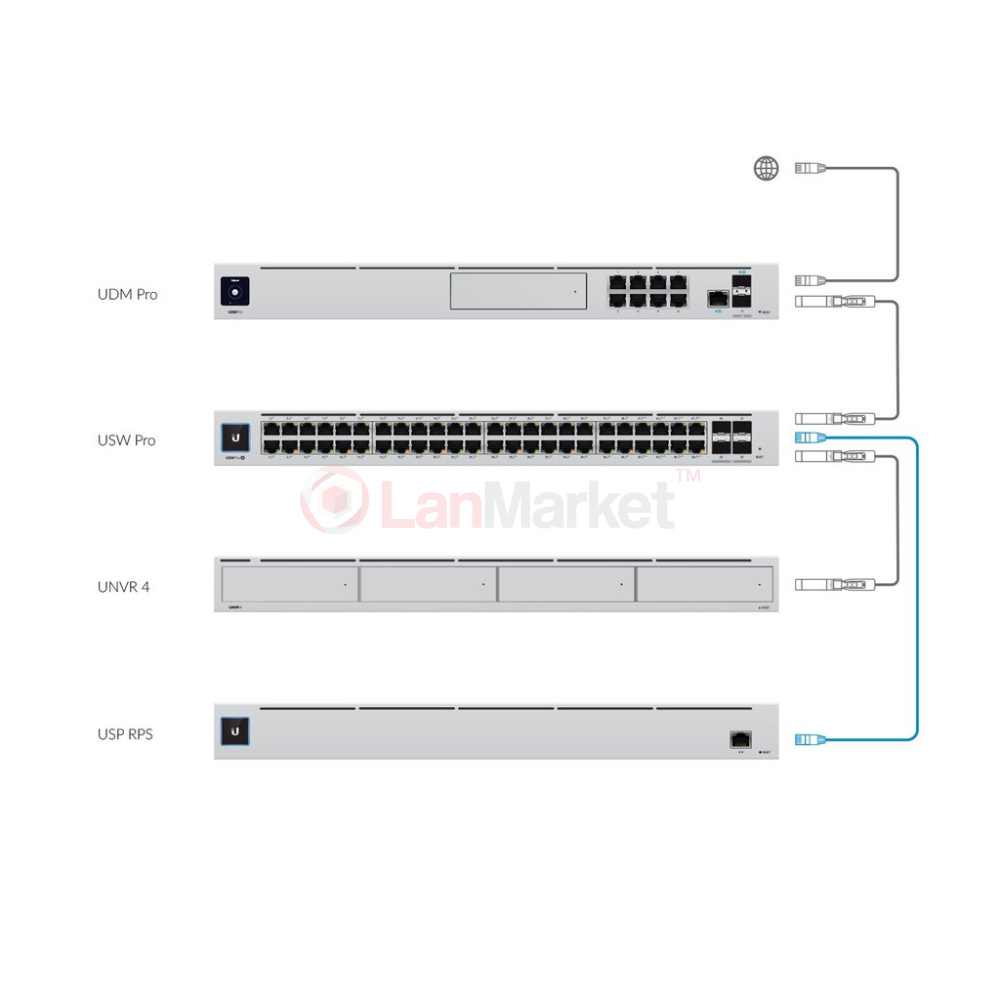

Сумісність

• UDM-Pro
• USW-Pro-24

• USW-Pro-24-PoE

• USW-Pro-48-PoE
