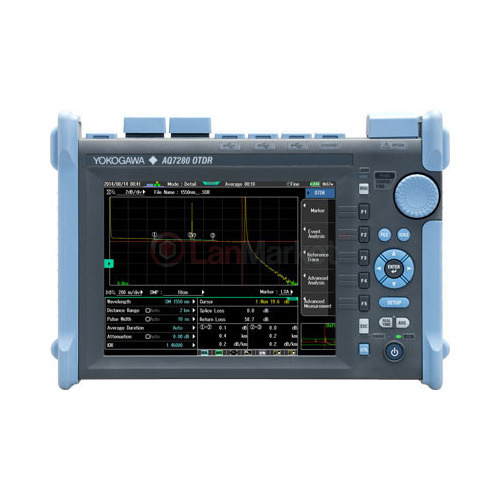

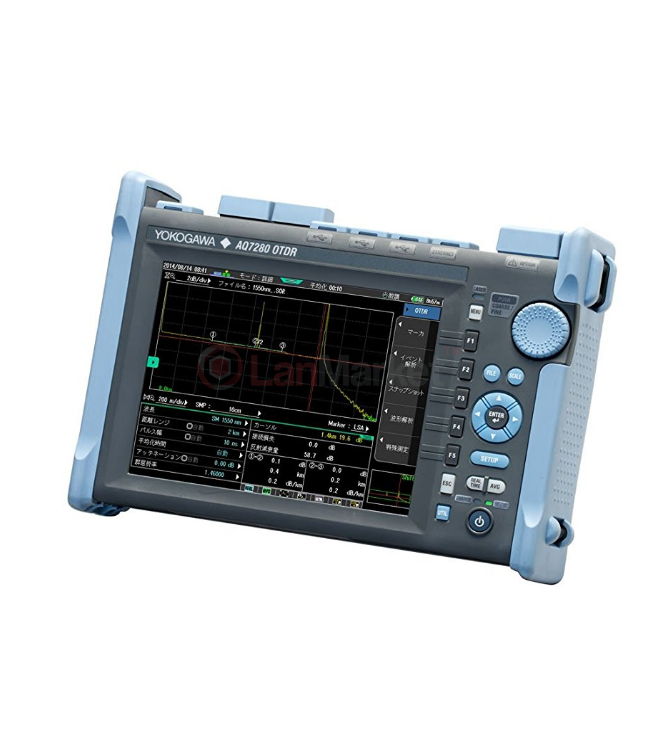

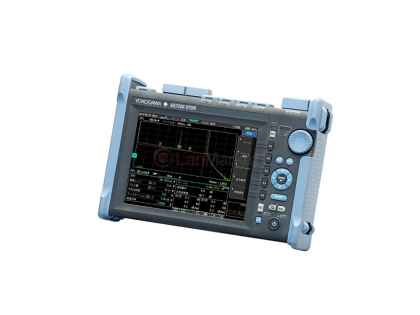

Оптичний рефлектометр AQ7280 Yokogawa

Рефлектометр Yokogawa AQ7280 з'явився на ринку наприкінці 2014 року. Протиударний пиловологозахищений корпус пристрою дозволяє експлуатувати його в польових умовах. Якість виготовлення є традиційно високою для обладнання цієї торгової марки.

Особливості Yokogawa AQ7280

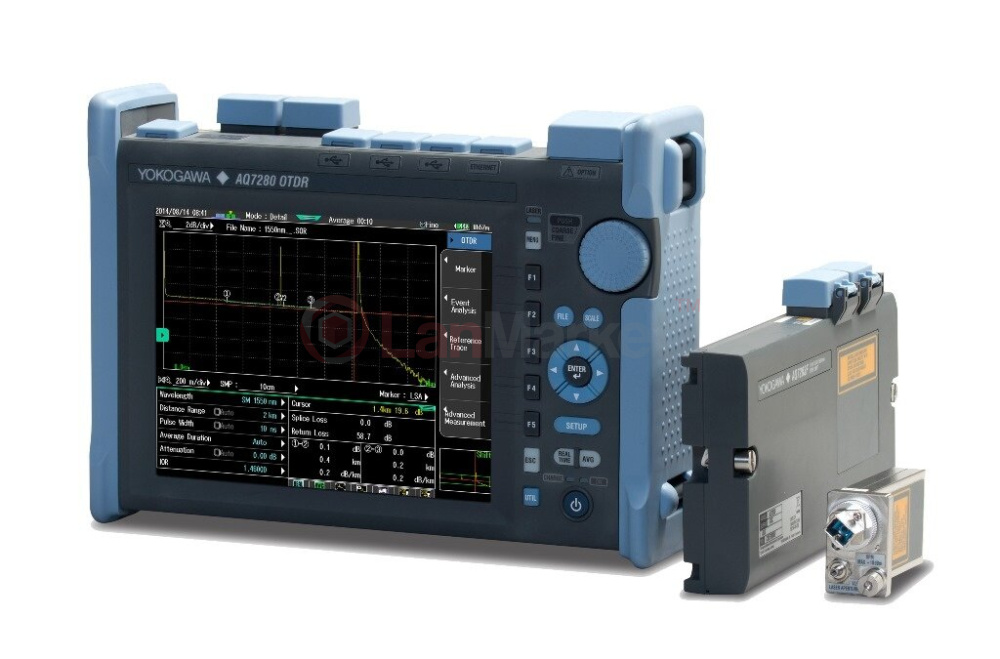

Лінійка рефлектометрів серії AQ728х призначена для тестування та сертифікації ВОЛЗ різного призначення, у тому числі абонентських та магістральних. Конструкція приладу двомодульна:

• Безпосередньо рефлектометр AQ7280. Дозволяє здійснювати вимірювання та тестування оптичних ліній у широкому спектральному діапазоні.
• Один з 9 вимірювальних модулів (AQ7282A, AQ7283A, AQ7284A, AQ7285A, AQ7283F, AQ7283H, AQ7284H, AQ7283K, AQ7282M), які призначені для тестування мереж у різних діапазонах2. до 500 км. Вони є вимірювачі потужності та джерела випромінювання, в тому числі і у видимій частині спектра.

Дисплей із сенсорним керуванням. Додатково передбачена дублююча інтерфейсна кнопкова панель. Кількість точок на результуючій рефлектограмі становить 256К, що дає високу точність виміру. У пам'яті приладу може бути збережено до 1000 записів із можливістю порівняння параметрів лінії шляхом накладання графіків, отриманих у різний час. Додатково підтримується запис на SD-карту, USB-накопичувач та бездротова передача даних Wi-Fi.

В AQ7280 передбачено три режими вимірювання:

1. Автоматичний – користувач вибирає лише довжини хвиль, на яких здійснюватиметься тестування.

2. Ручний - Дозволяє вибирати та змінити будь-який параметр вимірювання оптичної лінії та аналізу рефлектограми.

3. PON - Швидко та якісно тестує пасивні оптичні мережі. Користувачеві слід вказати напрямок вимірювань, кількість роздільників (не більше двох) та загальний коефіцієнт розгалуження (максимум 1:128). Для збільшення області відображення даних, з дисплея можна прибрати елементи, що не використовуються.

Наявність USB-щупа (відеомікроскопа) дозволяє контролювати чистоту конекторів для зниження можливості отримання неправильних результатів вимірювань.

Розширені функції Yokogawa AQ7280

• Вимірювання багатоволоконних кабелів. Можливість збереження зображення оптичного гнізда з його параметрами.

• Вимірювання параметрів траси визначення слабких неоднорідностей. Дозволяє побудувати схему з точним розташуванням знайдених проблемних ділянок.

• Моніторинг лінії (вимірювання за розкладом). Видає графік зміни одного чи кількох параметрів оптичної лінії за певний проміжок часу.

• Дозволяє звузити коло причин виникнення "несправності".

• Дво- та односторонній аналіз декількох магістральних ліній одночасно, обчислення їх різниці, автоматичний пошук макрозгинів оптичного кабелю.

• Створення звіту в PDF з можливість надсилання електронною поштою або друку на мережному принтері.


Електроживлення

До складу обладнання включено універсальний блок живлення 220/12В з можливістю заряджання акумулятора. У польових умовах автономна робота від батареї становить 15 годин, а за постійно включеного джерела когерентного випромінювання – 10 годин.

Комплектація

Yokogawa AQ7280 зі знімною бічною ручкою, блок живлення, акумуляторна батарея, м'який кейс з ременем, російськомовна інструкція.

Купити русифікований рефлектометр Yokogawa AQ7280 у повній комплектації та додаткові модулі до нього можна в інтернет-магазині LanMarket.
