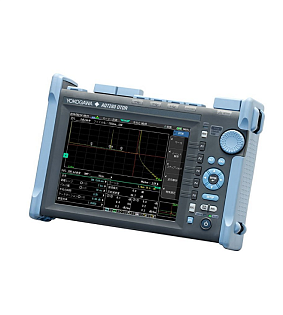

Оптический рефлектометр AQ7280 Yokogawa

Под заказ
Код товара: 13017
Рейтинг 0/5
Цена пока неизвестна
Узнать цену
Гарантия Гарантия
Цена на сайте
не окончательная
Окончательная цена согласовывается
с менеджером
Гарантия Гарантия
Гарантия
от 1 года на все активное оборудование
Гарантия Гарантия
Доставка
всевозможные виды доставки
Гарантия Гарантия
Оплата
оплата любым способом
Краткое описание:
Оптический рефлектометр Yokogawa AQ7280 - 1310/1650 нм, 38/36 dB, USB2.0, 15 часов без подзарядки


Производитель: Yokogawa
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание Оптический рефлектометр AQ7280

Рефлектометр Yokogawa AQ7280 появился на рынке в конце 2014 года. Противоударный пылевлагозащищенный корпус устройства позволяет эксплуатировать его в полевых условиях. Качество изготовления традиционно высокое для оборудования этой торговой марки.

Особенности Yokogawa AQ7280

Линейка рефлектометров серии AQ728х предназначена для тестирования и сертификации ВОЛС различного назначения, в том числе абонентских и магистральных. Конструкция прибора двухмодульная:

  • Непосредственно рефлектометр AQ7280. Позволяет осуществлять измерение и тестирование оптических линий в широком спектральном диапазоне.
  • Один из 9 измерительных модулей (AQ7282A, AQ7283A, AQ7284A, AQ7285A, AQ7283F, AQ7283H, AQ7284H, AQ7283K, AQ7282M), которые предназначены для тестирования сетей в различных диапазонах на расстояниях от 200 м. до 500 км. Они представляют собой измерители мощности и источники излучения, в том числе и в видимой части спектра.

Дисплей с сенсорным управлением. Дополнительно предусмотрена дублирующая кнопочная интерфейсная панель. Количество точек на результирующей рефлектограмме составляет 256К, что дает высокую точность измерения. В памяти прибора может быть сохранено до 1000 записей с возможностью сравнения параметров линии путем накладывания графиков, полученных в разное время. Дополнительно поддерживается запись на SD-карту, USB-накопитель и беспроводная передача данных по Wi-Fi.

В AQ7280 предусмотрено три режима измерений:

1. Автоматический - пользователь выбирает только длины волн, на которых будет осуществляться тестирование.

2. Ручной - Позволяет выбирать и изменить любой параметр измерения оптической линии и анализа рефлектограммы.

3. PON - Быстро и качественно тестирует пассивные оптические сети. Пользователю следует указать направление измерений, количество разделителей (не более двух) и общий коэффициент ветвления (максимум 1:128). Для увеличения области отображения данных, с дисплея можно убрать неиспользуемые элементы.

Наличие USB-щупа (видеомикроскопа) позволяет контролировать чистоту коннекторов для снижения вероятности получения неправильных результатов измерений.

Расширенные функции Yokogawa AQ7280

  • Измерение многоволоконных кабелей. Возможность сохранения изображения оптического разъема с его параметрами.
  • Измерение параметров трассы для определения слабых неоднородностей. Позволяет построить схему с точным расположением найденных проблемных участков.
  • Мониторинг линии (измерение по расписанию). Выдает график изменения одного или нескольких параметров оптической линии за определенный промежуток времени.
  • Позволяет сузить круг причин возникновения "плавающей" неисправности.
  • Двух- и односторонний анализ нескольких магистральных линий одновременно, вычисление их разности, автоматический поиск макроизгибов оптического кабеля.
  • Создание отчета в PDF с возможность отправки по электронной почте или печати на сетевом принтере.

Электропитание

В состав оборудования включен универсальный блок питания 220/12В с возможностью зарядки аккумулятора. В полевых условиях автономная работа от батареи составляет 15 часов, а при постоянно включенном источнике когерентного излучения – 10 часов.

Комплектация

Yokogawa AQ7280 со съемной боковой ручкой, блок питания, аккумуляторная батарея, мягкий кейс с наплечным ремнем, русскоязычная инструкция.

Купить русифицированный рефлектометр Yokogawa AQ7280 в полной комплектации и дополнительные модули к нему можно в интернет-магазине LanMarket.

Характеристики Оптический рефлектометр AQ7280

Ресурс батареи: 15 часов
Тип коннектора: FC,
LC,
SC
Тип оптического волокна: Многомодовое (MM),
Одномодовое (SM)
Дисплей: Цветной ЖК, , мультисенсорный ёмкостной
Разрешение считывания вертикальной оси: 0,001 дБ
Разрешение считывания горизонтальной оси, см: 1 см
Число точек в рефлектограмме (точек выборки): До 256 000
Групповой показатель преломления: 1,3…1,79999 с шагом 0,00001
Единицы измерения расстояний: Км, футы или мили
Точность измерения расстояний, м: ±(0,75+2хLх10Е-5+разрешение выборки), где L - длина трассы
Оптический разъём: Универсальный адаптер SC, FC, LC и SC с полировкой Angled-PC
Точность измерения потерь, дБ/дБ: ±0,03
Измерения: Расстояние, потери, возвратные потери, возвратные потери между двумя точками
Анализ: Анализ нескольких трасс одновременно, двунаправленный анализ, анализ разности двух трасс, анализ участка рефлектограммы, анализ макроизгиба
Другие функции: измерения многоволоконного кабеля, определитель обрыва, автоматический поиск события, тест пройден/не пройден, табличные измерения (опция), визуальная карта трассы
Файлы Оптический рефлектометр AQ7280
files
Спецификация
AQ7280 Series
