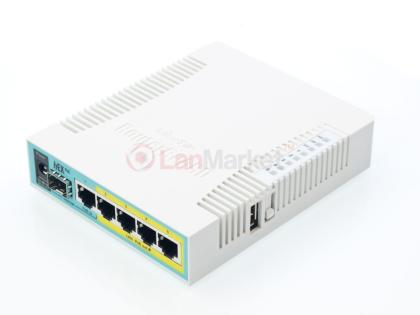

hEX PoE (RB960PGS) Mikrotik

Основне призначення маршрутизатора - організація невеликих високошвидкісних мереж з використанням пристроїв, що підтримують дистанційне живлення по крученій парі (технологія РоЕ), наприклад системи відеоспостереження з використанням IP-камер . Мала споживана потужність, можливість власного дистанційного живлення (разом із підключеними пристроями) по крученій парі (технологія passive PoE) дозволяють створювати обчислювальні мережі без паралельного розгортання мереж живлення та використовувати маршрутизатор у місцях, де існують складнощі із забезпеченням гарантованого електроживлення, наприклад, на горищах, у підвалах, технічних коридорах тощо.

Технічні дані

Основою hEX PoE RB960PGS є процесор QCA9557, що працює на частоті 800 МГц. На платі пристрою встановлено 128 Мбайт оперативної пам'яті та 16 Мбайт FLASH пам'яті, в якій зберігається програма (прошивка) та налаштування маршрутизатора. Маршрутизатор має світлодіодну та звукову індикацію режимів роботи, а також USB-порт. Управління дротовими портами Ethernet 1...Ethernet 5 здійснюється комутатором на основі спеціалізованої мікросхеми QCA8337, що забезпечує обмін даними з пристроєм, підключеним до порту з максимальною швидкістю 1 Гбіт/с. Оптичний порт (SFP) підключений безпосередньо до центрального процесора. Обмін даними між центральним процесором, комутатором та оптичним портом здійснюється з максимальною швидкістю 1 Гбіт/с.

Живлення маршрутизатора

Живлення маршрутизатора разом із підключеними пристроями може бути забезпечене двома способами:

• від окремого джерела живлення;
• по крученій парі WAN кабелю, який має бути підключений до порту Ethernet 1.

Власне споживання маршрутизатора у режимі максимального завантаження не перевищує 9 Вт.
Зовнішнє джерело живлення постійного струму напругою 11...57 підключається до роз'єму живлення (циліндричний роз'єм у зовнішнім діаметром 5 мм і внутрішнім - 2 мм) . У комплекті з маршрутизатором постачається джерело живлення напругою 24 В з максимальним вихідним струмом 2,5 А. Таким чином, максимальна сумарна потужність пристроїв, що підключаються до маршрутизатора за технологією РоЕ, не може перевищувати 48 Вт, а максимальна потужність одного пристрою - 24 Вт. При необхідності підключення потужніших пристроїв напругу живлення необхідно збільшити.

Живлення по крученій парі здійснюється за технологією passive PoE, яка відповідає стандартам IEEE 802.3af/at. Напруга живлення має бути в діапазоні 11...57 В. При живленні маршрутизатора даним способом необхідно враховувати, що максимальна потужність для пристроїв 4 класу за специфікаціями IEEE 802.3af/at обмежена величиною 30 Вт, отже максимальна сумарна потужність підключених пристроїв не повинна перевищувати 21 Вт.

Живлення зовнішніх пристроїв

Mikrotik hEX PoE RB960PGS підтримує дистанційне живлення до 4 пристроїв за технологією PoE, які мають бути підключені до портів Ethernet 2...Ethernet 5 за стандартом IEEE 802.3af/at з максимальною напругою 56 В.

Максимальний вихідний струм одного порту становить 1 А. Загальний струм, що споживається всіма пристроями, підключеними до маршрутизатора, повинен перевищувати 2 А. Таким чином, максимальна потужність, яка споживається всіма пристроями (при живленні від окремого джерела живлення), не повинна перевищувати 112 Вт.

Операційна система

Маршрутизатор працює під керуванням операційної системи MikroTik RouterOS Level 4 (починаючи з версії 6.25).
