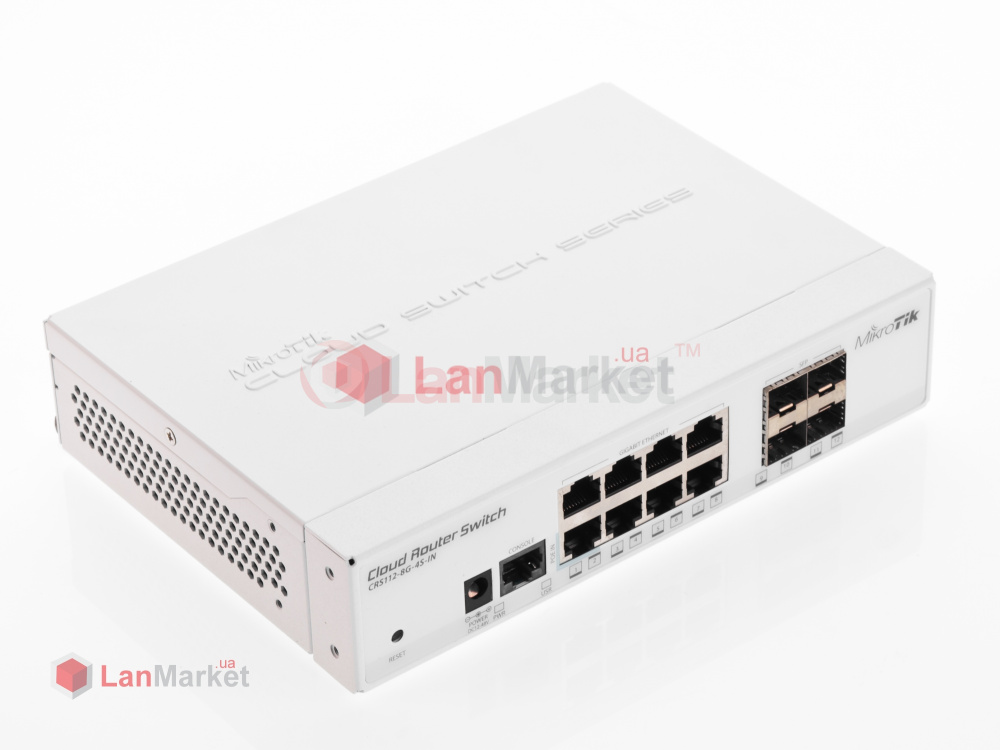

Cloud Router Switch CRS112-8G-4S-IN Mikrotik

Особливості комутатора CRS112-8G-4S-IN

На відміну від звичайних керованих комутаторів Mikrotik, які працюють під керуванням спеціального програмного забезпечення SwOS, лінійка пристроїв CRS працює під керуванням операційної системи RouterOS. Такий самий, як і на звичайних маршрутизаторах Mikrotik, наприклад, сімейства RouterBOARD. Причому в даній моделі встановлено RouterOS з рівнем ліцензії Level 5, який є максимальним.

Технічні характеристики CRS112-8G-4S-IN

У CRS112 застосовується процесор Qualcomm Atheros 8511 (QCA8511-AL1C) із тактовою частотою 400 МГц. Така мала частота процесора викликає подив IT-фахівців-початківців, адже в інших, навіть бюджетних рішеннях компанії використовуються процесори з частотою 650-720 МГц. То чому тут процесор має частоту лише 400 МГц?

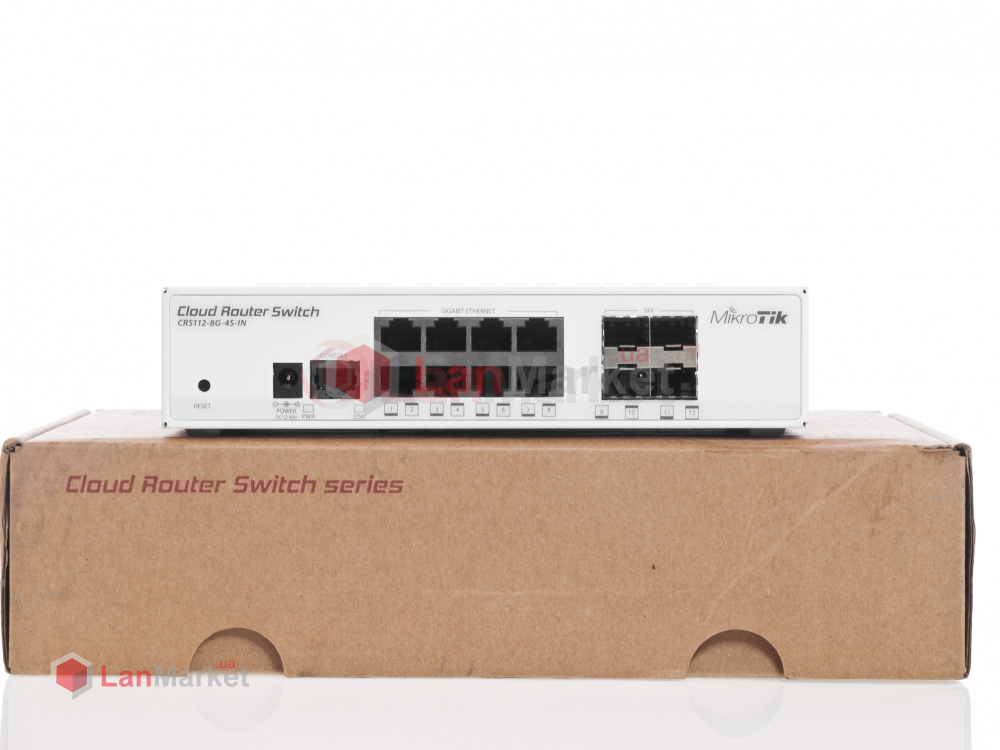

Справа в тому, що CRS112-8G-4S-IN - це в першу чергу керований комутатор, тому за обробку потоку тут відповідає спеціальний чіп, який називають апаратним світчем (Switch Chip, OSI Physical Layer PHY Chip). При роботі в режимі комутатора, весь трафік обробляється безпосередньо апаратним світчем, минаючи центральний процесор. Така ж технічна реалізація і в інших моделей CRS, наприклад CRS212-1G-10S-1S+IN. Як випливає з назви CRS112-8G-4S-IN, фізичних інтерфейсів 12: 8G означає 8 гігабітних Ethernet-портів, 4S – чотири шахти для модулів SFP (1.25G), IN – підтримка PoE In.

Операційна система CRS112-8G-4S-IN

RouterOS зберігається у 16 Мб постійної Flash-пам'яті. Настільки малий її обсяг передбачає, що функцією MetaROUTER скористатися не вийде. Втім, цього обсягу цілком достатньо для нормального функціонування RouterOS, яскравий тому приклад - Mikrotik hAP lite , у якого є ще Wi-Fi і HotSpot.

Об'єм оперативної пам'яті становить 128 Мб, що дуже добре з огляду на обсяг трафіку, який може оброблятися пристроєм. Наявність 4 SFP-портів істотно розширює сферу застосування пристрою і дозволяє використовувати його як кільцевий вузл в мережах FTTB, для чого потрібно всього 2 порти. Ще один з варіантів підключення – як проміжна ланка оптичної магістралі з 1-2 волокон з відгалуженням на 8 портів, або розгалуження 1 оптичного каналу на 3 лінії.

Сфера застосування та живлення CRS112-8G-4S-IN

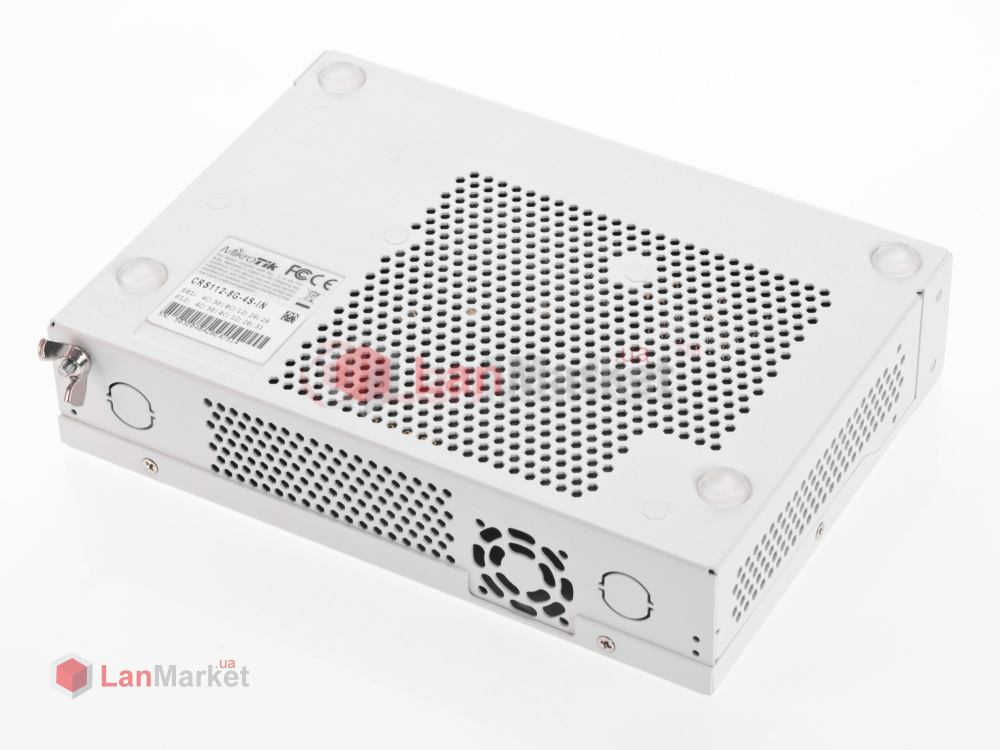

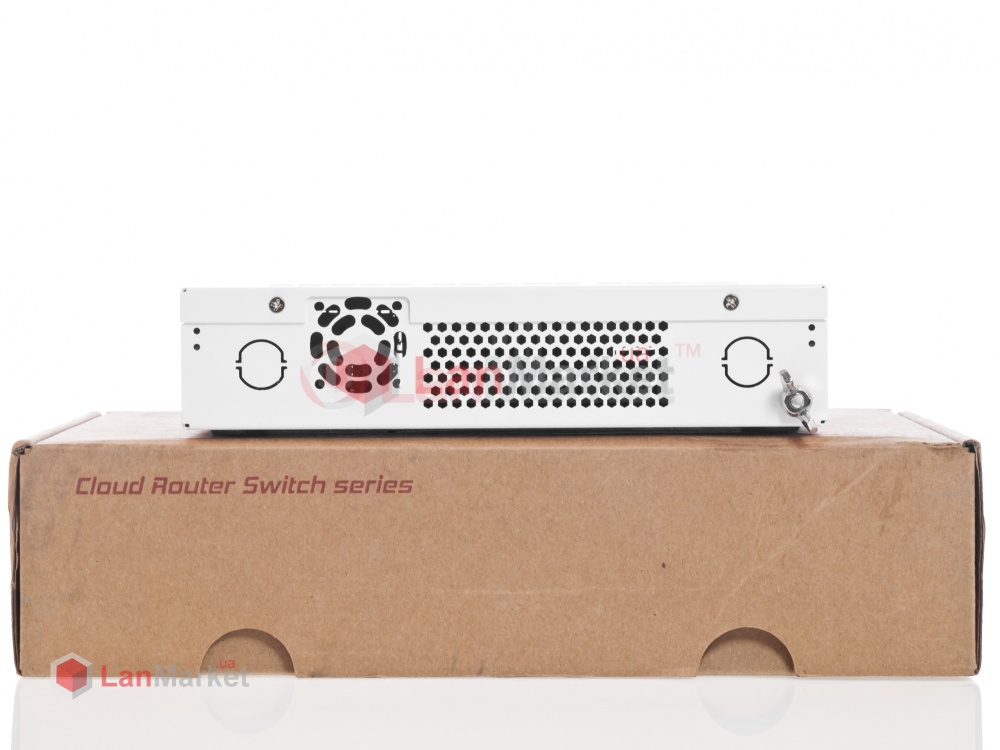

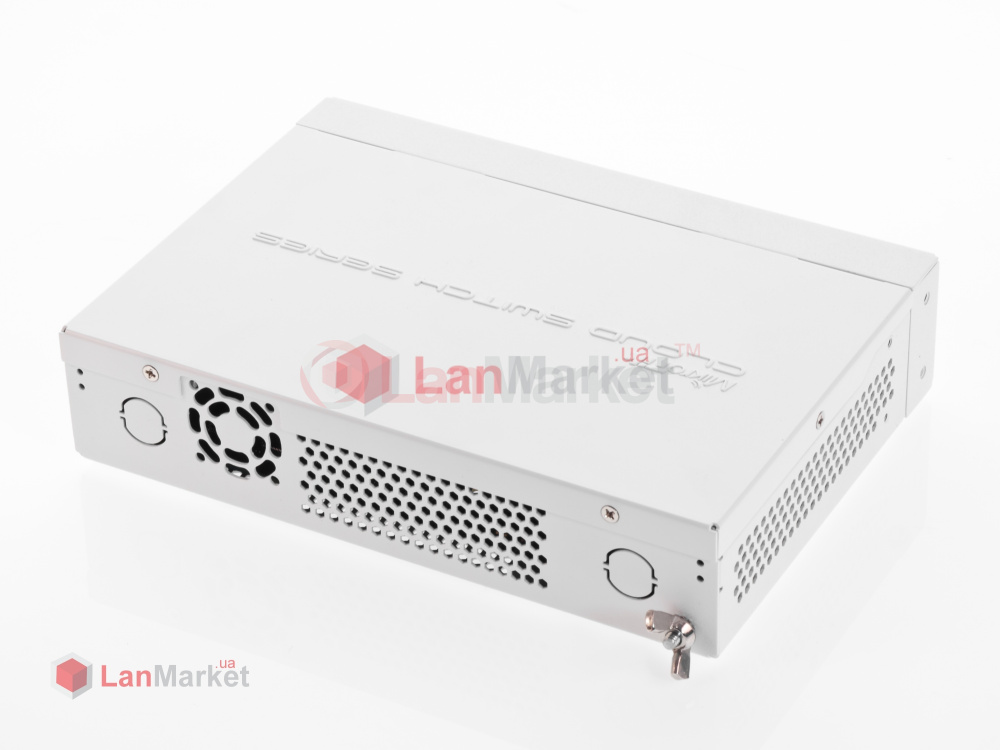

Варіантів побудови мережі багато, адже можливості CRS112-8G-4S-IN дуже широкі: від базового керованого комутатора – до маршрутизатора . При необхідності, будь-який з портів, будь то Ethernet або SFP, може бути відключений від загального світча в спеціальному меню Switch і використаний надалі для маршрутизації. У цьому випадку весь трафік на цьому порту оброблятиметься центральним процесором. Для стабільної роботи при будь-якому навантаженні CRS112-8G-4S-IN передбачені радіатори охолодження для CPU і Switch Chip.

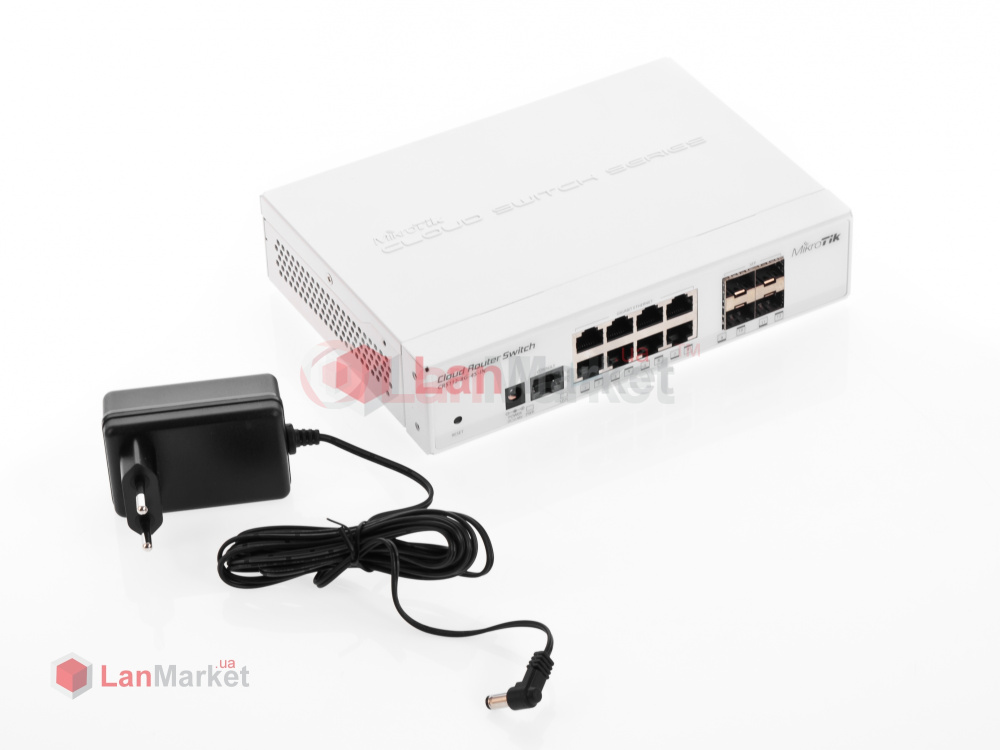

Як уже згадувалося раніше, пристрій підтримує подачу живлення на перший порт PoE. Широкий діапазон живлення від 10 до 57В, а також максимальне енергоспоживання до 13.5 Вт істотно розширюють список сумісного обладнання для подачі віддаленого живлення. Зверніть увагу, інжектор RBGPOE до комплектації не входить, його слід придбати окремо.

Для моніторингу стану пристрою, CRS112 передбачений датчик температури і напруги. Локальне керування може бути здійснене через серійний порт RJ45 для підключення консолі.
