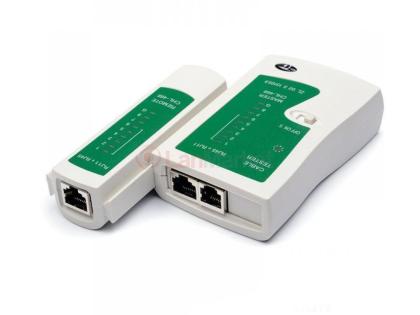

Тестер для локальної мережі NS-468N RJ45/RJ11

Кабельний тестер NS-468N RJ45/RJ12 використовується монтажниками під час прокладання комунікаційних кабелів. За допомогою даної моделі тестера можна перевірити кабель крученої пари з конекторами RJ-45 і RJ-11.

Технічні характеристики

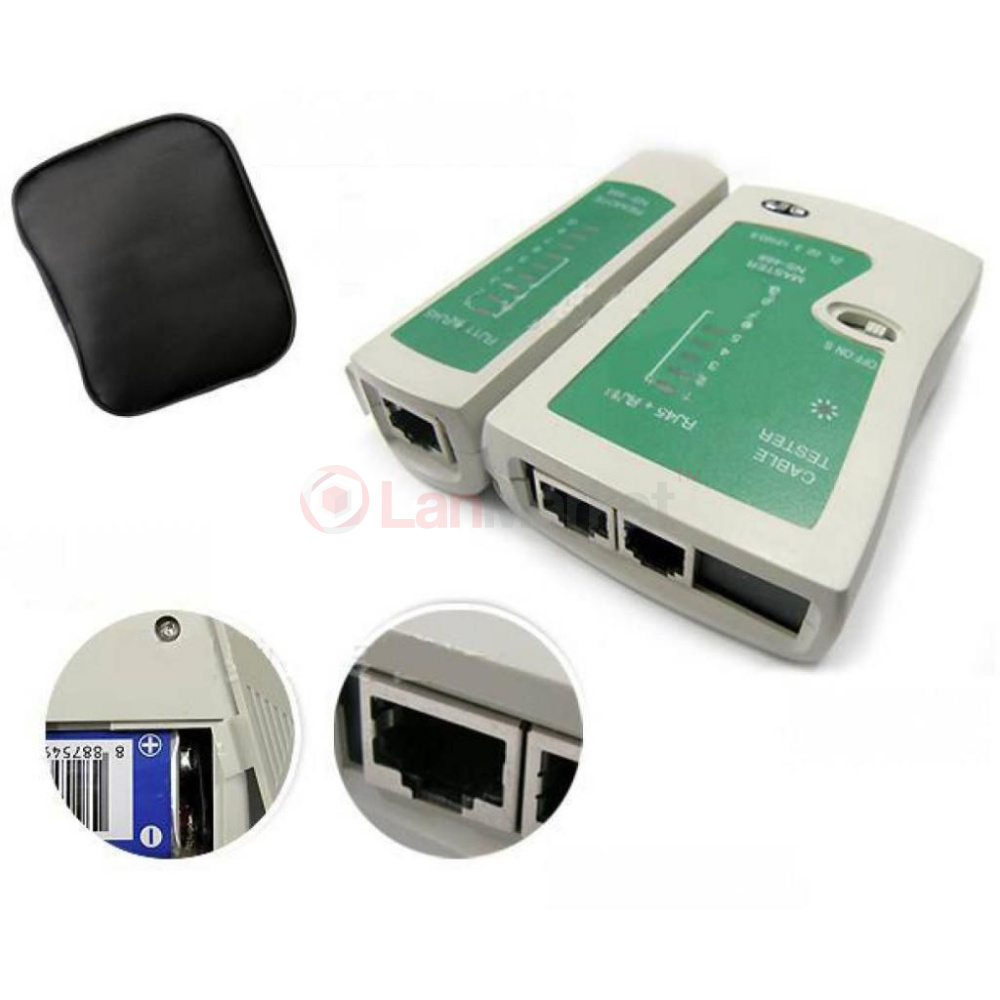

NS-468N дозволяє визначити правильність з'єднання провідників у кабелі UTP, перевірити правильність обтиску, наявність обриву або короткого замикання. Пристрій має досить компактні розміри 10,5 x 10 x 2,8 см і поставляється із захисним чохлом, що робить його транспортування максимально зручним. Живиться тестер від звичайної батареї типу крона на 9В.

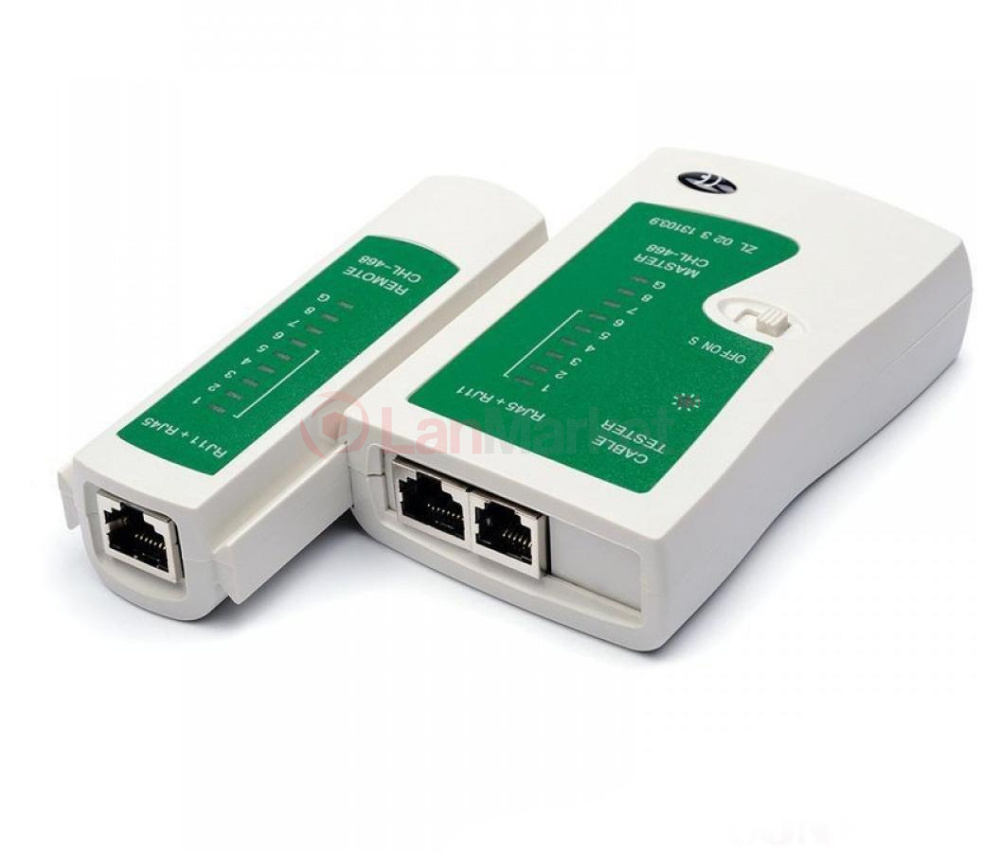

Прилад складається з двох частин: активної та окремої пасивної зі світлодіодною індикацією кабельних жил на кожній з них. На верхній панелі активного блоку знаходяться роз'єми RJ-45 та RJ-11. У пасивній частині вони розташовані по одному з кожного боку.

Використання тестера

Тестувати патч-корди можна розділяючи частини приладу. Якщо ж перевіряти кабель, який вже розтягнутий у приміщенні, один кінець кабелю приєднують до активної частини, а інший пасивної. При цьому вони можуть бути навіть у різних кімнатах або будинках.

Таким чином, тестування крученої пари може здійснюватися навіть одним фахівцем, але слід врахувати, що перекросування жил визначається тільки при порівнянні світлодіодних індикаторів на обох частинах одночасно. І якщо для телефонних мереж перекросування жив у межах однієї пари не критичне, то в комп'ютерних це призведе до неможливості обміну даними, збоїв, флуду та інших неприємних наслідків.
