Тестер для локальной сети NS-468N RJ45 / RJ11 ATcom

Кабельный тестер NS-468N RJ45 / RJ12 используется монтажниками при прокладке коммуникационных кабелей. С помощью данной модели тестера можно проверить кабель витой пары с коннекторами RJ-45 и RJ-11.

Технические характеристики

NS-468N позволяет определить правильность соединения проводников в UTP кабеле, проверить правильность обжима, наличие обрыва или короткого замыкания. Устройство имеет достаточно компактные размеры 10,5 x 10 x 2,8 см и поставляется с защитным чехлом, что делает его транспортировку максимально удобной. Питается тестер от обычной батарейки типа крона на 9В.

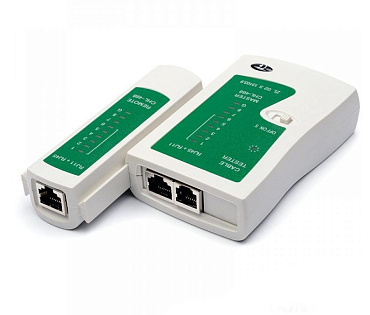

Прибор состоит из двух частей: активной и отдельной пассивной, со светодиодной индикацией кабельных жил на каждой из них. На верхней панели активного блока находятся разъемы RJ-45 и RJ-11. В пассивной части они расположены по одному с каждой стороны.

Использование тестера

Тестировать патч-корды можно не разделяя части прибора. Если же проверять кабель, который уже растянут в помещении, один конец кабеля присоединяют к активной части, а другой к пассивной. При этом они могут находится даже в разных комнатах или зданиях.

Таким образом, тестирование витой пары может осуществляться даже одним специалистом, но следует учесть, что перекроссировка жил определяется только при сравнении светодиодных индикаторов на обеих частях одновременно. И если для телефонных сетей перекроссировка жил в пределах одной пары не критична, то в компьютерных это приведет к невозможности обмена данными, сбоям, флуду и другим неприятных последствиям.
