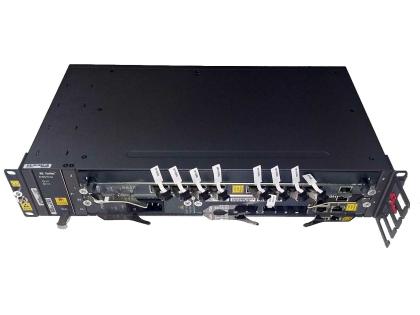

AN5516-04 Mini OLT FiberHome

AN5516-04 це модульний OLT комутатор, який є головним елементом будь-якої PON мережі. Термінал можна охарактеризувати як високопродуктивний та ефективний пристрій, із середньою щільністю портів, можливістю підключення до 2048 абонентських терміналів, а також підтримкою двох технологій, таких як EPON та GPON.

Модульність комутатора

Оптичний лінійний термінал АN5516-04 Fiberhome з легкістю встановлюється в стандартну серверну стійку і займає в ній два юніти. Комплектація комутатора залежить від встановлених модулів, яких у сумі може бути не більше п'яти. Деякі модулі, незалежно від потреб, залишаються стандартними, наприклад, модуль охолодження – FAN повинен бути присутнім незалежно від наборів інших модулів, оскільки він зобов'язаний забезпечувати активне охолодження пристрою.

У чотири слоти, що залишилися, можна встановити один модуль управління, який спільно виступає також і Uplink платою, два модулі розширення (GЕPON/GPОN) а також один модуль живлення.

Платою управління виступає модуль HSUA , який має один Fast Ethernet порт для управління пристроєм, також є порт RS-232, через який можна підключитися за допомогою консолі. Для забезпечення uplink лінії, модуль має шість оптичних портів Gigabit Ethernet SFP.

Щоб забезпечити живленням оптичний термінал АN5516-04, можна встановити такі плати живлення: PWRD та PWRA. Головною відмінністю між цими модулями є джерело живлення, так плата PWRD має два роз'єми для підключення до лінії постійного струму з напругою в 48 V. Карта PWRA має один роз'єм для підключення до лінії змінного струму з напругою 220 V.

Одним з основних модулів у комутаторі, який визначає його ємність та специфіку роботи, виступає лінійний модуль (модуль розширення). В OLT можна встановити три види лінійних плат:

• GC4B(8B) – плата розширення GPОN, що володіє чотирма (GC4B) або вісьма (GC8B) PON портами, що дозволяє підключити до 512 (GC4B) або ж до 1024 (GC8B) абонентських терміналів.

• EC4B(8В) – плата розширення GЕPON, також існує два різновиди плат, EC4B – 4 PON портів (256 ONU) та EC8B – 8 PON портів (512 ONU).

• PUBA – модуль розширення для комутації VoIP, що підтримує заміну на гарячу.


GPON чи GEPON?

Цей комутатор надає унікальне рішення, яке дозволяє легко поєднувати одночасну роботу з двома технологіями: GPON і GEPON. В результаті чого пристрій може виступати як універсальний OLT для невеликих мереж початкового рівня, а також він дуже добре підходить для гібридних мереж, що переходять з однієї технології на іншу, оскільки вся мережа буде функціонувати ефективно під керуванням одного пристрою, а процес переходу з однієї технології на іншу, буде практично непомітний та плавний.
