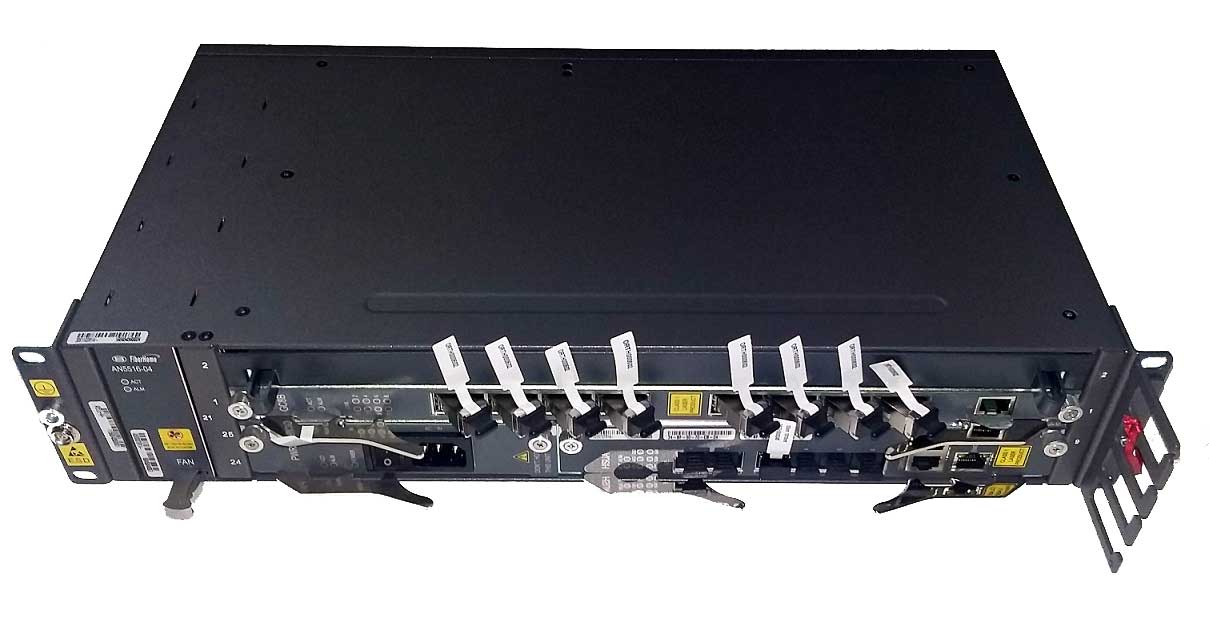

AN5516-04 Mini OLT FiberHome

Нет в наличии
Код товара: 04375
Рейтинг 0/5
Цена пока неизвестна
Узнать цену
Краткое описание:
AN5516-04 Mini OLT - модульный OLT коммутатор, макс. 2 линейных платы GEPON (до 1024 ONU) или GPON (до 2048 ONU), Плата управления и Uplink - HSUA (6x100/1000Mbps SFP port), Платы питания PWRD (48V) или PWRA (220V).


Производитель: FiberHome
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание AN5516-04 Mini OLT

AN5516-04 это модульный OLT коммутатор, который выступает главным элементом любой PON сети. Терминал можно охарактеризовать как высокопроизводительное и эффективное устройство, с средней плотностью портoв, возможностью подключения до 2048 абонентских терминалов, а также поддержкой двух технологий, таких как EPON и GPON.

Модульность коммутатора

Оптический линейный терминал АN5516-04 Fiberhome с легкостью устанавливается в стандартную, серверную стойку, и занимает в ней два юнита. Комплектация коммутатора зависит от установленных модулей, которых в сумме может быть не больше пяти. Некоторые модули в независимости от потребностей, остаются стандартными, например, модуль охлаждения – FAN должен присутствовать в независимости от наборов других модулей, поскольку он обязан обеспечивать активное охлаждение устройства.

В оставшихся четыре слота, возможно установить один модуль управления, который совместно выступает также и Uplink платой, два модуля расширения (GЕPON/GPОN) а также один модуль питания.

Платой управления выступает модуль HSUA, который обладает одним Fast Ethernet портом для управления устройством, также присутствует порт RS-232, через который можно подключиться с помощью консоли. Для обеспечения uplink линии, модуль обладает шестью оптическими портам Gigabit Ethernet SFP.

Чтобы обеспечить питанием оптический терминал АN5516-04, можно установить следующие платы питания: PWRD и PWRA. Главным отличием между этими модулями выступает источник питания, так плата PWRD имеет два разъема для подключения к линии постоянного тока с напряжением в 48 V. Карта PWRA имеет один разъем для подключения к линии переменного тока с напряжением 220 V.

Одним из основных модулей в коммутаторе, который определяет его емкость и специфику работы, выступает линейный модуль (модуль расширения). В OLT можно установить три вида линейных плат:

  • GC4B(8B) – плата расширения GPОN, обладающий четырьмя (GC4B) или восемью (GC8B) PON портами, что соответственно позволяет подключить до 512 (GC4B) либо же до 1024 (GC8B) абонентских терминалов.
  • EC4B(8В) – плата расширения GЕPON, также существует две разновидности плат, EC4B – 4 PON портов (256 ONU) и EC8B – 8 PON портов (512 ONU).
  • PUBA – модуль расширения для коммутации VoIP, поддерживает замену на горячую.

GPON или GEPON?

Данный коммутатор предоставляет уникальное решение, которое позволяет с легкостью совмещать одновременную работу с двумя технологиями : GPON и GEPON. В результате чего, устройство может выступать как универсальный OLT для небольших сетей начального уровня, а также он очень хорошо подходит для гибридных сетей, который переходят с одной технологии на другую, поскольку вся сеть будет функционировать эффективно под управлением одного устройства, а процесс перехода с одной технологии на другую, будет практически незаметный и плавный.

Характеристики AN5516-04 Mini OLT

Количество абонетов: до 2048
Uplink порты: 6 x 100/1000Mbps SFP
Технология работы: GPON,
GEPON
Дополнительно: Модульный коммутатор
Плотность портов и производительность системы: До 2 линейных модулей на шасси
До 8 PON-портов на линейный модуль
До 16 PON-портов на шасси
До 64 ONU на порт (GEPON)
До 128 ONU на порт (GPON)
До 2048 ONU на шасси
До 6 Гбит пропускная способность магистральных модулей
Интерфейсы управления: Консольный порт 9600, n, 8, 1
Управление по портам Uplink (in-band)
Управление по независимому порту Ethernet (out-band)
Внешний Alarm input интерфейс
Возможности управления и мониторинга: Сетевая система управления ZyXEL-Fiberhome на базе протокола SNMP - ANM-2000
Интерфейс командной строки
Управление по Telnet
Управление по SSH
Множественные сессии управления с разделением уровня доступа
Настройка ONU с OLT при помощи OAM
Диагностика линий с помощью
Поддержка шаблонов для массовой настройки OLT и ONU
Обновление микропрограммного обеспечения OLT и ONU по FTP и через консольный порт
Текстовый конфигурационный файл для передачи по FTP
Unix syslog
NTP
Сигналы тревоги при обнаружении неисправностей
Зеркалирование портов (port mirroring) по направлениям: source/destination/both
Ведение статистики
Ведение лога событий
Поддержка аутентификации модемов ONU на основе физического адреса, логического идентификатора, логического идентификатора и пароля, гибридной аутентификации
Поддержка управления по SNMP: SNMP v1 & v2
SNMP trap v1 & v2
SNMP agent
Базы MIB II
Поддержка VLAN: VLAN на базе маркера 802.1q
VLAN на базе полей заголовка L2/L3
Количество статических записей VLAN: 4085
VLAN стекирование (Q in Q IEEE 802.1ad)
Selective Q in Q
TLS
VLAN translation
MVR (Multicast VLAN Registration)
Функциональность L2: Размер таблицы МАС адресов на систему: 32К
802.1d transparent bridging
Поддержка 802.1s STP, MSTP и 802.1w RSTP
IEEE 802.3ad объединение каналов LACP
Блокирование повторных МАС адресов (MAC address spoofing)
Ограничение количества МАС адресов на порт
Статические фильтры МАС
Изоляция портов
Поддержка DHCP relay Option 82
Агент PPPoE InterMedia
Контроль и предотвращение широковещательных штормов
Поддержка алгоритма коррекции ошибок FEC
Функциональность L3: RIP v1/v2
OSPF v2
Статическая маршрутизация
Размер таблицы маршрутизации: 128
Физические размеры: Высота: 88 мм
Глубина: 229,5 мм
Ширина: 480 мм
Потребление электроэнергии: < 200 Вт (полностью заполнен EPON-платами)
< 200 Вт (полностью заполнен GPON-платами)
Вес: Пустой подстатив (c вентиляторами): 4,1 кг
Рабочая температура: От 0°C до +50°C
Относительная влажность: ≤ 90%
