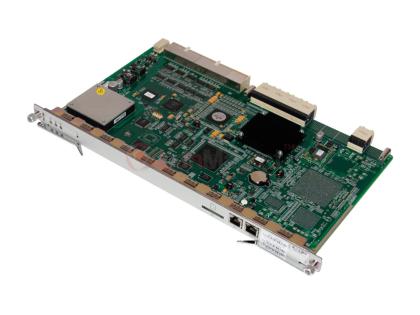

ZXA10 SCXM ZTE

SCXM/SCXL/SCXN – це ядро ZXA10 C300, яке здійснює контроль та керування всією системою та виконує неблоковану комутацію всіх лінійних плат. Плата складається з кількох функціональних модулів.

Модуль комутації: це ядро комутації даних, яке комутує дані, Ethernet, VLAN, виконує багатоадресну передачу, IP-маршрутизацію та QoS, а також забезпечує безпеку. Характеристики продуктивності модуля:

− Місткість комутації 400 Гбіт/с

− Максимальне число 802.1Q VLAN - 4K,діапазон VLAN ID - 1-4094

− Максимальна кількість MLVAN - 256 − Таблиця MAС-адрес - 128K/512K

− Переадресація L3, 12K записів маршрутизації IPv4 та 6K записів маршрутизації IPv6

− Подвійний стек протоколів IPv4 та IPv6

Модуль управління та контролю: Включає програмне забезпечення контролю та програмне забезпечення обробки протоколів, модуль зв'язку між платами, процесор заголовків, чіп Ethernet-комутації та головний центральний процесор управління. Забезпечує примусове завантаження версії для кожної лінійної плати та перезавантаження інтерфейсів, виявляє дані плат, доступних для апаратного та програмного забезпечення, виконує функції виявлення та керування вентиляторами.

Модуль синхронізації/таймування: Обробляє системну синхронізацію/таймування відповідно до стандартів G.8262, G.8264, G.781 та IEEE1588v2.
