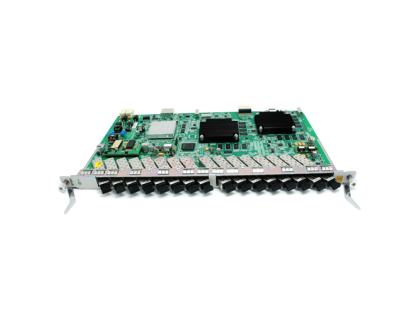

ZXA10 GTGH C++ (v. K00) ZTE

Лінійна плата GTGH призначена для збільшення кількості абонентських пристроїв (ONT/ONU), що підключаються до оптичних лінійних терміналів (OLT) компанії ZTE, що працюють на платформах C300 та С320.

Характеристики плати GTGH

Плата містить 16 оптичних портів для підключення абонентських пристроїв за інтерфейсом GPON відповідно до стандарту TU-T G.984. Контролер повністю укомплектований 16 SFP трансиверами класу C ++. Коефіцієнт поділу кожного порту 1:128, що дозволяє підключати до 128 абонентських терміналів, на один порт, а сумарна кількість підключених ONU, для плати GTGH, становить 2048 пристроїв користувача (ONU).

Функціональні особливості

Модуль контролю доступу до середовища пасивної оптичної мережі (PON MAC) виконує такі функції:

- формування та розформування кадрів конвергенції (GTC);

- формування та розформування кадрів інкапсуляції (GEM);

- пряме та зворотне перетворення пакетів на рівні послуг;

- упаковка та угруповання на основі кадрів інкапсуляції (GEM);

- автоматичне виявлення, реєстрацію та віддалене тестування абонентських пристроїв (ONU) відповідно до протоколу G.984.3;

- динамічне виділення пропускної спроможності (DBA);

- Шифрування даних (AES);

- Пряме виправлення помилок (FEC);

- кодонезалежну передачу каналу динамічного розподілу пропускної спроможності та визначення інтерфейсу контролю та управління ONU (OMCI);

- Виявлення аварійного сигналу на стороні OLT відповідно до протоколу G.984.3;

- формування статистики (кількість прийнятих та переданих пакетів GEM, кількість помилок тощо).

Загальне налаштування плати, керування модулями PON MAC та обробки здійснюється за допомогою модуля керування.

Модуль синхронізації

Модуль синхронізації забезпечує синхронізацію модуля PON MAC, відповідно до стандартів G.8262, G.8264, G.781 та IEEE1588v2.

Зв'язок плати GTGH з платформою ZXA10 забезпечується трьома інформаційними шинами:

- Шиною передачі даних, яка з'єднує лінійні плати з ядром комутації системи;

- шиною керування, яка з'єднує лінійні плати з платою керування;

- шиною синхронізації, яка з'єднує лінійні плати з модулем синхронізації та забезпечує загальну синхронізацію системи.

Модуль обробки

Забезпечення абонентів необхідними сервісами та послугами здійснюється модулем обробки. Модуль обробки забезпечує необхідну якість послуг (QoS) відповідно до угоди про рівень сервісу (SLA) залежно від поточного стану запитів користувача. До його функцій входить:

- пересилання послуг між віртуальними локальними мережами (VLAN) у режимі моста;

- налаштування, маркування та перемаркування пріоритетів (ToS/DSCP mapping);

- класифікація трафіку та складання списку контролю доступу (ACL);

- складання черг, забезпечення необхідної смуги пропускання для користувальницьких послуг по висхідних та низхідних лініях;

- Забезпечення багатоадресної передачі для виконання широкомовних запитів SCB на рівні ONU.

Особливості

За своїми технічними характеристиками плата GTGH аналогічна платі GTGO. При цьому вона має подвоєну кількість оптичних портів (16 замість 8) і може бути використана для побудови нових, так і для розширення існуючих мереж без заміни основного обладнання.

Лінійна карта GTGH може бути встановлена в будь-який слот платформи С300, С320, призначений для встановлення лінійних плат інтерфейсів EPON, GPON, P2P, 10GEPON, TDM з можливістю «гарячої» заміни та паралельної роботи в системі із платами інших типів (інтерфейсів).

Плата GTGH доступна у трьох ревізіях G21, G22 та K00. Уточнюйте потрібну версію менеджера.
