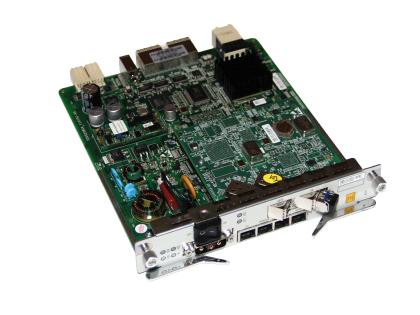

ZXA10 SMXA/1 ZTE

Також на платі розширення SMXA/1 присутні: один позасмуговий порт NM, один послідовний порт для налагодження, два оптичні порти GE, один 10М/100М/1000М Ethernet-порт та один порт моніторингу середовища.

SMXA/1 – це ядро комутатора ZXA10 C320, яке здійснює контроль та керування всією системою, а також виконує неблоковану комутацію всіх лінійних плат. Він забезпечує IP-маршрутизацію VLAN, QoS та відповідає за безпечну передачу даних.

Характеристики продуктивності модуля

• максимальне число 802.1Q VLAN – 4K, діапазон VLAN ID – 1-4094;
• максимальне число MLVAN - 256;
• переадресація L3, 12K записів маршрутизації IPv4 та 6K записів маршрутизації IPv6;
• подвійний стек протоколів IPv4 та IPv6;
• uplink-інтерфейс: 1 порт GE, 1 оптичний порт GE, 1 електричний порт GE.

Модуль управління та контролю включає програмне забезпечення контролю та програмне забезпечення обробки протоколів, модуль зв'язку між платами, процесор заголовків, чіп Ethernet-комутації та головний центральний процесор управління. Забезпечує примусове завантаження версії для кожної лінійної плати та перезавантаження інтерфейсів, виявляє дані плат, доступних для апаратного та програмного забезпечення, виконує функції виявлення та керування вентиляторами.

Модуль синхронізації/таймування: Обробляє системну синхронізацію/таймування відповідно до стандартів G.8262, G.8264, G.781 та IEEE 1588v2.

Модуль живлення обробляє силовий вхід постійного струму, включаючи захист ланцюга та фільтрацію, забезпечує блискавкозахист, захист від зворотного з'єднання, фільтрацію живлення та визначення перепадів напруги.
