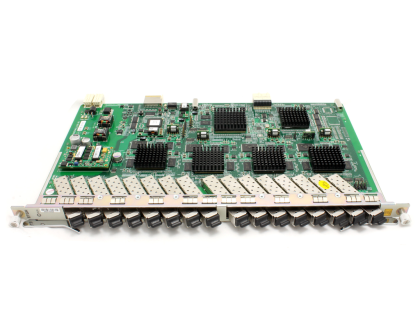

ZXA10 ETGH ZTE

Лінійна плата ETGH призначена для збільшення кількості абонентських пристроїв (ONT/ONU), що підключаються до оптичних лінійних терміналів (OLT) компанії ZTE, що працюють на платформах C300 та С320.

Технічні характеристики

Плата містить 16 оптичних портів для підключення абонентських пристроїв за інтерфейсом EPON (GEPON) відповідно до стандарту IEEE 802.3ah-2004. У кожен порт можна встановити оптичний приймач (трансівер) SFP GEPON OLT PX20 (28dB) або SFP GEPON OLT PX20+ (33dB), який здійснює прийом/передачу даних із симетричною швидкістю до 1,25 Гбіт/с на відстань до 20 км. У модулях використовуються лазери з довжинами хвиль 1490 нм (передача) та 1310 нм (прийом). Коефіцієнт розподілу кожного порту 1:64.

Модуль PON MAC

Модуль контролю доступу до середовища пасивної оптичної мережі (PON MAC) виконує такі функції:

- формування/розформування кадрів;

- взаємодія ONU з OLT за протоколом управління багатоточковим обміном (MPCP);

- Організацію порту MAC для широкомовної передачі єдиної копії (SCB);

- динамічний розподіл пропускної спроможності (DBA);

- автоматичне виявлення, реєстрацію та віддалене тестування абонентських пристроїв (ONU);

- Шифрування даних за допомогою потрійного завихрення (AES-128);

- Пряме виправлення помилок (FEC);

- адміністрування та обслуговування в процесі експлуатації;

- Підтримка аварійної сигналізації між OLT і ONU;

- формування статистики (кількість прийнятих/переданих пакетів, виявлених помилок тощо).

Модуль обробки

Забезпечення абонентів необхідними сервісами та послугами здійснюється модулем обробки. Модуль обробки забезпечує необхідну якість послуг (QoS) відповідно до угоди про рівень сервісу (SLA) залежно від поточного стану запитів користувача. При цьому вона має подвоєну кількість оптичних портів (16 проти 8) і може бути використана для побудови нових, так і для розширення існуючих мереж без заміни основного обладнання.

Лінійна карта ETGH може бути встановлена в будь-який слот платформи С300, С320, призначений для встановлення лінійних плат інтерфейсів EPON, GPON, P2P, 10GEPON, TDM з можливістю «гарячої» заміни та паралельної роботи в системі з іншими типами плат (інтерфейсів).

Комплектація

У стандартній комплектації плата ETGH поставляється з шістнадцятьма оптичними GPON модулями Px20+, які мають чутливість оптичного приймача -30 dBm, і здатні забезпечити функціонування плати прямо з "коробки" без придбання додаткових модулів.
