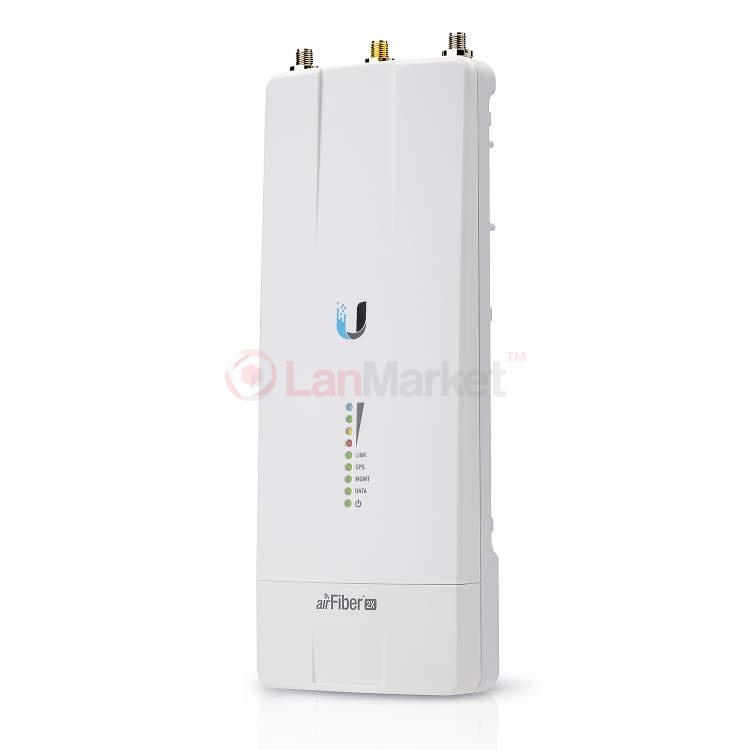

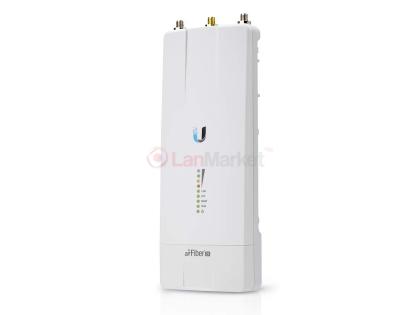

Точка доступу AirFiber 2X (AF-2X) Ubiquiti Networks

Нещодавно ми вже розглядали лінійку пристроїв AirFiber від Ubiquiti, яка була представлена 4 готовими рішеннями і 1 передавачем.

Компанія вирішила розширити модельний ряд, представивши 2 нові моделі – AF-2X та AF-3X. Як можна здогадатися, ці моделі працюють у частотному діапазоні 2,4 та 3 ГГц відповідно. Модель AirFiber 2X працює у частотному діапазоні 2400-2500 МГц, яка не вимагає ліцензування у більшості країн, у тому числі й в Україні. Саме з цієї причини AF-2X є дуже привабливою пропозицією.

Технічні особливості AirFiber 2X

Серцем пристрою є той самий процесор INVICTUS IC, що використовується і в старших моделях. Працює AF-2X під керуванням операційної системи AirOS F. У панелі керування користувачеві доступний широкий вибір ширини каналу: 3.5, 5, 7, 10, 14, 20, 28, 30, 40, 50 і 56 МГц. На головному пристрої необхідно встановити режим Master, а на другому - Slave. При зміні ширини каналу Master, Slave змінить її автоматично. На практиці пристрій дозволяє досягти реальної швидкості обміну даними 525+ Мбіт/сек.

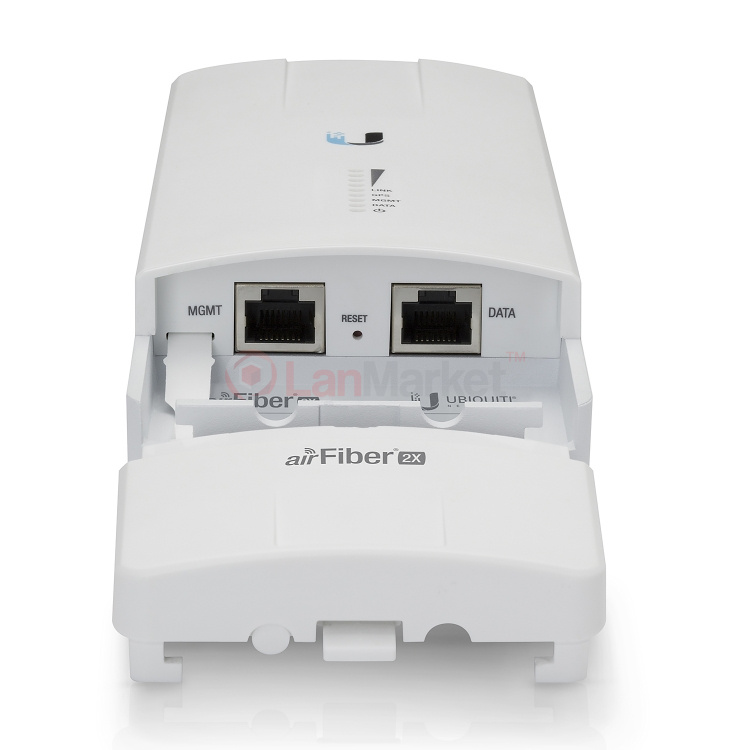

Мережевий інтерфейс 2: перший гігабітний 10/100/1000 Ethernet RJ-45, призначений для підключення до мережної інфраструктури та передачі даних; другий порт – 10/100 Мбіт, призначений для керування пристроєм. Сервісний порт дуже зручно використовувати для налаштування на вежі, щоглі або даху будівлі без відключення мережі – достатньо мати ноутбук та патч-корд.

Підключення до антени AF-2X

Оскільки використовується популярна побутова частота 2,4 ГГц, при використанні AirFiber 2X слід застосовувати вузькоспрямовані антени, щоб позбутися зайвого шуму та інтерференцій на цій частоті. В якості антени може бути використана AirFiber Antenna AF-2G24-S45. Зверніть увагу, для AirFiber використовується антена зі зміщеною на 45 градусів поляризацією.

Для досягнення такої високої швидкості використовується набір пропрієтарних протоколів, а також технологія гібридного дуплексу HDD, яка поєднує переваги тимчасового (TDD) та частотного дуплексу (FDD). Для забезпечення високого рівня безпеки потік шифрується за алгоритмом AES з 128-бітним ключем. Завдяки використанню технології xRT (Xtreme Range Technology) з модуляцією ½ Rate QPSK xRT, максимальна ефективна дальність може досягати 200+ км, максимальна швидкість при цьому, звичайно, істотно нижча.

Потужність та продуктивність AirFiber 2X

Максимальна потужність передавача становить 30 дБм для швидкісного режиму 1х і 23-24 дБм для 8х. У моделі також є GPS-синхронізація, для її роботи необхідно підключити зовнішню антену. Живлення на пристрій подається Passive PoE, підтримує діапазон вхідної напруги від 19 до 29 вольт. Блок живлення 24В 1А поставляється у комплекті.

Завдяки використанню передових технологій, пропрієтарних протоколів та програмних рішень AirFiber 2X, незважаючи на використання частоти 2.4 ГГц, може забезпечити надійний високопродуктивний канал з пропускною здатністю понад 500 Мбіт на дуже великі відстані. Малі габарити і вага не тільки спрощують стаціонарний монтаж, але й дозволяють використовувати зв'язку з 2-х таких пристроїв як бездротовий мобільний мост.
