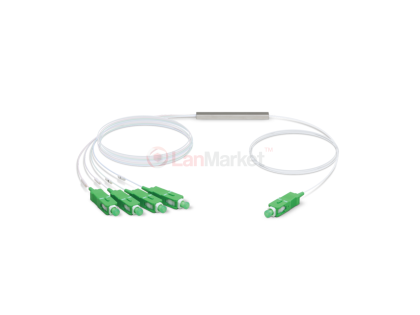

UF-SPLITTER-4 Ubiquiti Networks

При побудові мережі з використанням обладнання UFiber необхідно використовувати аксесуари для успішного підключення OLT та ONU UFiber. Ubiquiti пропонує велику колекцію аксесуарів, яка дозволяє легко та швидко налаштувати мережу GPON. Перевага використання офіційних аксесуарів полягає в тому, що вони повністю сумісні та підтримуються у всіх продуктах UFiber.

Використання UFiber спліттерів

UFiber OLT може бути заповнений модулями GPON класу B+ (UF-GP-B+) або класу C+ (UF-GP-C+). Кожен модуль буде підключатися до розгалужувача ( PLC Splitters ), який підтримує до 128 ONU UFiber (UF-Nano, UF-LOCO або UF-WIFI) на кожному порту PON.

Волоконно-оптичний кабель SC/UPC-SC/APC, який з'єднує UFiber OLT з PLC спліттерами, називається фідерним кабелем (наприклад UF-SM-PATCH-UPC-APC). Ubiquiti пропонує 4 моделі спліттерів:

• UF-SPLITTER-4 Коефіцієнт поділу 1:4 з внесеними втратами -7,4 дБ з роз'ємами
• UF-SPLITTER-8 Коефіцієнт поділу 1: 8 з внесеними втратами -10,5 дБ з роз'ємами.
• UF-SPLITTER-16 Коефіцієнт поділу 1:16 із втратами -13,7 дБ з роз'ємами.
• UF-SPLITTER-32 Коефіцієнт поділу 1:32 із втратами -17,0 дБ з роз'ємами.

На іншому кінці роздільника PLC аксесуар UF-SM-PATCH-APC-APC використовується для з'єднання його з ONU. Цей оптоволоконний кабель SC/APC - SC/APC відомий як дроп кабель.

Оскільки у фідерному кабелі, PLC-розгалужувачі та дроп кабелі використовуються Male роз'єми, аксесуар UF-ADAPTER-APC використовується для з'єднання кінців кабелів SC/APC.
